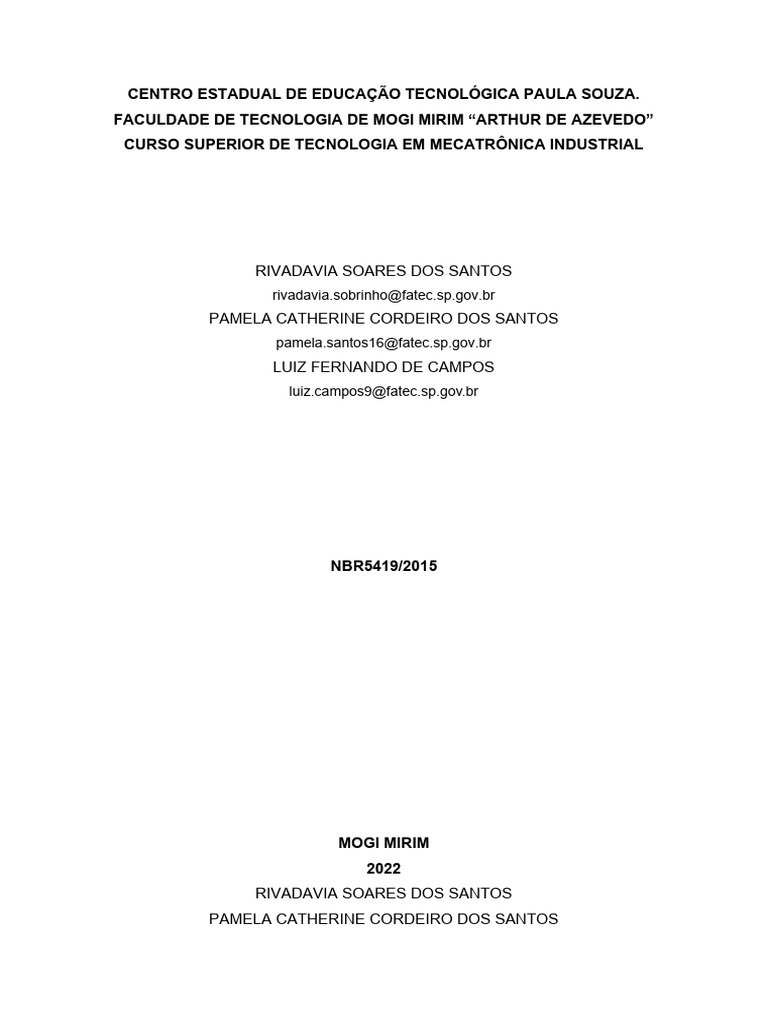

CENTRO ESTADUAL DE EDUCAÇÃO TECNOLÓGICA PAULA SOUZA.

FACULDADE DE TECNOLOGIA DE MOGI MIRIM “ARTHUR DE AZEVEDO”

CURSO SUPERIOR DE TECNOLOGIA EM MECATRÔNICA INDUSTRIAL

RIVADAVIA SOARES DOS SANTOS

rivadavia.sobrinho@fatec.sp.gov.br
PAMELA CATHERINE CORDEIRO DOS SANTOS
pamela.santos16@fatec.sp.gov.br
LUIZ FERNANDO DE CAMPOS
luiz.campos9@fatec.sp.gov.br

NBR5419/2015

MOGI MIRIM
2022
RIVADAVIA SOARES DOS SANTOS
PAMELA CATHERINE CORDEIRO DOS SANTOS
LUIZ FERNANDO DE CAMPOS

FONTE SIMÉTRICA 12V

Trabalho apresentado à disciplina de

sistemas eletroeletrônicos aplicados II,
como requisito parcial para obtenção
das notas no 2º bimestre, sob a
orientação do Prof. Rogerio Lara Leite.

MOGI MIRIM
2022
 RESUMO

Este trabalho apresenta de forma detalhada as especificações e

montagem em placa de uma fonte simétrica de 12 Volts por 1 Amper, será
exibido em tabela todos os componentes utilizados, e imagens do processo de
soldagem e testes após finalizado. A fonte é composta por um transformador,
que irá reduzir a tensão convencional por uma tensão ideal de trabalho para os
CIs reguladores, também será montado uma ponte retificadora utilizado diodos,
e para filtrar a tensão retificada será utilizado dois capacitores eletrolíticos, com
isto, será obtido uma tensão final de 12v continua podendo ser utilizado para
alimentar outros projetos eletrônicos.

Palavra-chave: Fonte simétrica, reguladores de tensão e 12VDC

 ABSTRACT

This work presents in detail the specifications and assembly on board of

a symmetric source of 12 Volts by 1 Amper, all components used will be
displayed in the table, and images of the resistance process and tests after
completion. The source is composed of a transformer, which will reduce the
conventional voltage to an ideal working voltage for the regulator ICs, a rectifier
bridge used by diodes will also be mounted, and to filter the rectified voltage two
electrolytic capacitors will be used, with this, will be obtaining a final voltage of
12v and can still be used to power other electronic projects.

Keyword: Symmetric source, voltage regulators and 12VDC

 LISTA DE TABELA

TABELA 1 – MATERIAIS UTILIZADOS............................................................10

 LISTA DE IMAGENS

FIGURA 1 - DIAGRAMA ELETRÔNICO.............................................................9

FIGURA 2 - FERRAMENTAS UTILIZADAS......................................................12

FIGURA 3 – PLACA COM OS COMPONENTES SOLDADOS.........................13

FIGURA 4 – FONTE FINALIZADA....................................................................13

FIGURA 5 – MULTÍMETRO UTILIZADO PARA REALIZAR AS MEDIÇÕES. . .14

FIGURA 6 – TESTE 12V...................................................................................15

FIGURA 7 – TESTE -12V..................................................................................15

FIGURA 8 – TESTE 24V...................................................................................16

 SUMÁRIO

1 INTRODUÇÃO................................................................................................8

2 OBJETIVO...................................................................................................... 8

3 JUSTIFICATIVA..............................................................................................8

4 REFERENCIAL TEÓRICO..............................................................................9

4.1 DIAGRAMA DO CIRCUITO ELETRÔNICO....................................................9

4.2 LISTA DE COMPONENTES.........................................................................10
4.2.1 TRANSISTOR REGULADOR DE TENSÃO..................................................10
4.2.2 CAPACITOR.................................................................................................11
4.2.3 DIODO E PONTE RETIFICADORA..............................................................11
4.2.4 TRANSFORMADOR.....................................................................................12
4.3 MONTAGEM DO CIRCUITO........................................................................12

5 RESULTADOS..............................................................................................14

6 CONSIDERAÇÕES FINAIS..........................................................................16

BIBLIOGRAFIA........................................................................................................17
1 INTRODUÇÃO

Para o projeto de circuitos que empreguem amplificadores operacionais ou

ainda nas aplicações práticas dos mesmos, é preciso contar com uma
alimentação de duas tensões como uma fonte simétrica. Neste projeto será
utilizado dois reguladores, um negativo e outro positivo e assim descrevermos
a montagem de uma fonte simétrica para uma tensão de 12 V, que utiliza um
conjunto de componentes que oferece uma corrente de saída máxima de 1 A.
Os amplificadores operacionais são elementos básicos de muitos projetos de
controles industriais, interfaces com sensores, aplicações em eletrônica de
consumo e automotiva. No entanto, na maioria das aplicações é necessário
alimentar estes amplificadores com duas tensões: uma negativa e outra
positiva.
Para fazer jus as duas tensões, o circuito da fonte pode ser dividido em três
sub-blocos: retificador, filtro, regulador de tensão.

2 OBJETIVO

O objetivo da equipe foi monta utilizando componentes eletrônicos uma

fonte simétrica com tensão de 12v, com isso descrever em capítulos o
processo de montagem e testes, e como um projeto futuro implementar esta
fonte em um outro projeto, que abrange estas configurações.

3 JUSTIFICATIVA

Relacionar o uso dos transistores de efeito de campo (mosfet) com os

sistemas eletroeletrônicos, mostrando sua aplicação em um projeto que
convertera uma tensão continua em alternada. Com isso adquirir
conhecimentos de métodos e procedimentos para realizar a montagem do
mesmo.
4 REFERENCIAL TEÓRICO

Neste tópico, encontram-se os componentes utilizado para a montagem

do circuito e análise como um breve estudo sobre cada um e suas funções,
também será apresentado imagens do decorrer da montagem e a finalização
do projeto.

4.1 Diagrama do circuito eletrônico

O retificador é composto por 4 diodos 1N4001 ligados em ponte. O filtro

são os capacitores C1, C2, tensão positiva e negativa respectivamente. Os
resistores R1 e R2 são para descarregar os capacitores quando a fonte é
desligada. Os reguladores de tensão 7812 e 7912 servem para garantir que a
tensão seja regulada em 12 volts positiva e negativa respectivamente. Os
capacitores C3 e C4 elimina uma possível interferência de componentes de alta
frequência e transitórios durante a inicialização dos reguladores de tensão.

Figura 1 - Diagrama eletrônico

Fonte: (MPDESIGN, 2022)

4.2 Lista de componentes

Os componentes eletrônicos foram adquiridos na HM eletrônica em Mogi

Guaçu, porém poderia ser adquirido facilmente em sites de vendas de
componentes elétricos na internet, segue a lista na tabela 1.

Tabela 1 – Materiais utilizados

COMPONENTES QUANTIDADE
Transformador 127/220V para 12V 1
Diodo 1N4001 4
Capacitor eletrolítico 1000uF por 25A 2
Capacitor cerâmico 100nF 2
Transistor 7812 1
Transistor 7912 1
Bornes de 3 conexões 2
Placa PCI perfurada 1
Base de madeira 1
Dissipador de calor 2
Resistor 10K ohms 2
Fonte: autoria própria

Na sequência, apresentam-se algumas características importantes dos

principais componentes utilizados.

4.2.1 Transistor regulador de tensão

O Regulador de Tensão 7812 como o próprio nome sugere, é capaz de

regular a tensão de saída em seu terminal, conferindo maior funcionalidade
durante a criação de projetos eletrônicos, principalmente no caso de placas de
circuito impresso. O terminal de entrada do componente pode receber tensão
de 14,5V a 27V, entretanto, oferecerá em seu terminal de saída 12V
estabilizado com corrente máxima de 1A. Já o 7912 faz a função contraria,
regulando a tensão negativamente. Alguns exemplos práticos de utilização são
em placas eletrônicas, fontes de alimentação, carregadores de bateria e
celulares, entre outros. Entretanto, pode ser aplicado de forma que melhor
atenda sua necessidade. O Regulador de Tensão 7812 é muito compacto e
funcional, sendo um componente eletrônico de grande utilidade, ocupando
mínimo espaço nas placas e locais onde estará sendo aplicado. (USINAINFO,
2022)

4.2.2 Capacitor

Quando conectado à uma fonte de tensão, o capacitor tende a acumular

cargas através do campo magnético. As placas ligadas ao polo positivo do
capacitor acumulam cargas positivas, assim como as placas ligadas ao polo
negativo acumulam as cargas negativas. Graças ao meio dielétrico, essas
cargas não se combinam. Isso faria com que o capacitor entrasse em curto
circuito mesmo em condições normais de operação. Enquanto conectado a
essa fonte de tensão, o capacitor está em seu processo de carga. Geralmente,
um elemento chamado resistor é colocado em série com o capacitor. Esse
resistor controla o tempo de carga do capacitor. No momento em que o
capacitor deixa de receber tensão em seus terminais, ele descarrega a carga
que foi acumulada anteriormente para o restante do circuito. (ELETRICA,
2022).

4.2.3 Diodo e ponte retificadora

Um diodo é um componente eletrônico que permite a passagem da

corrente elétrica somente em um sentido. Uma analogia simples que podemos
fazer é comparar um diodo a uma válvula que só deixa a água fluir em um
sentido, ou seja, o diodo faz a mesma coisa com a corrente elétrica. E circuito
da fonte sua função e retificar uma tensão alternada em continua utilizando sua
ligação como ponte. A ponte retificada é basicamente um circuito que é usado
quando a corrente alternada (AC) precisa ser convertida em DC. Esta estrutura
também é conhecida como uma ponte de diodo. (MATTEDE, 2022)
4.2.4 Transformador

Um transformador é um dispositivo destinado a transmitir energia elétrica

ou potência elétrica de um circuito a outro, transformando tensões. Os
transformadores funcionam em base de dois enrolamentos de fios, o primário e
o secundário, envolvidos em um núcleo metálico. A passagem de uma corrente
elétrica alternada no enrolamento primário induz à formação de uma corrente
elétrica alternada no enrolamento secundário. O que determina a relação de
transformação (quanto a tensão irá abaixar) é o número de voltas dos
enrolamentos, principalmente no secundário. No projeto a equipe utilizou um
rebaixado de 127 ou 220 volts para 15 + 15 volts alternada.

4.3 Montagem do Circuito

Neste tópico será mostrado com imagens o passo a passo da montagem

da placa.

Figura 2 - Ferramentas utilizadas

 Fonte: Autoria própria

Foi utilizado o ferro de solda para realizar a soldagem dos componentes

na placa, após realizado a solda foi cortado o excesso com o alicate de corte, e
para fixar os fios do transformador no conector borne, foi utilizado uma chave
de fenda.
Figura 3 – placa com os componentes soldados

Foi
utilizado estanho
para realizar
Fonte: Autoria própria
a solda, e um fio
para contato entre os componentes.

Figura 4 – Fonte finalizada

 Fonte: Autoria própria

Após a finalização da montagem da fonte, foi fixada em uma base de

madeira para melhor movê-la, e com isso foi realizado os testes, segue a
sequência com as medições utilizando um multímetro na escala de corrente
continua.

Figura 5 – multímetro utilizado para realizar as medições

Fonte: autoria própria

5 Resultados
 Primeiro foi realizado a medição com a ponta de prova positiva no
positivo da fonte e a negativa no terra, com isto mostrou-se a tensão presente
nos terminais, como mostrado na figura 6.
Figura 6 – Teste 12V

Fonte: Autoria própria

Outro teste foi realizar a medição conforme a tensão negativa, gerado

pela fonte simétrica.
 Figura 7 – Teste -12V

Fonte: Autoria própria

E caso essa fonte for utilizada em algum circuito que necessita de uma
tensão além das 12v fornecida, ao utilizar o +12V e -12V totaliza uma tenção
de 24V continua, como visto na figura 8.
 Figura 8 – Teste 24V

Fonte: Autoria própria

6 Considerações finais

Diante do objetivo da equipe de montar uma fonte simétrica 12V

contendo reguladores de tensão e diodos para retificar a tensão, conforme
obtemos conhecimentos necessários na disciplina de eletroeletrônica,
conclui-se que o objetivo foi totalmente cumprido, pois a placa funcionou
perfeitamente, podendo ser utilizada em futuros projetos.

BIBLIOGRAFIA

GUSMÃO, Inês Fagundes. Reguladores de Tensão. 2015. Disponível em:

https://docplayer.com.br/5747474-Ci-reguladores-de-tensao.html. Acesso em:
18 nov. 2022.
COMPONENTS, Electronic. LM7812 Datasheet. Disponível em:
https://www.alldatasheet.com/datasheet-pdf/pdf/105712/FAIRCHILD/LM7812.ht
ml. Acesso em: 18 nov. 2022.

COMPONENTS, Electronic. 7912CT Datasheet. Disponível em:

https://www.alldatasheet.com/datasheet-pdf/pdf/853540/ONSEMI/7912CT.html.
Acesso em: 18 nov. 2022.

USINAINFO. Regulador de Tensão 7812. Disponível em:

https://www.usinainfo.com.br/regulador-l78/regulador-de-tensao-7812-12v-1a-
3056.html. Acesso em: 18 nov. 2022.

MPDESIGN. Fonte de alimentação simétrica 12 V. Disponível em:

http://criadoresdegambiarra.blogspot.com/2012/06/fonte-de-alimentacao-
simetrica-12-v.html?m=1. Acesso em: 23 nov. 2022.

ELETRICA, Mundo da. O que é um capacitor. Disponível em:

https://www.mundodaeletrica.com.br/o-que-e-um-capacitor-e-qual-a-sua-
funcao/. Acesso em: 18 nov. 2022.

MATTEDE, Henrique. O que é um diodo. Disponível em:

https://www.mundodaeletrica.com.br/o-que-e-um-diodo/. Acesso em: 23 nov.
2022.
