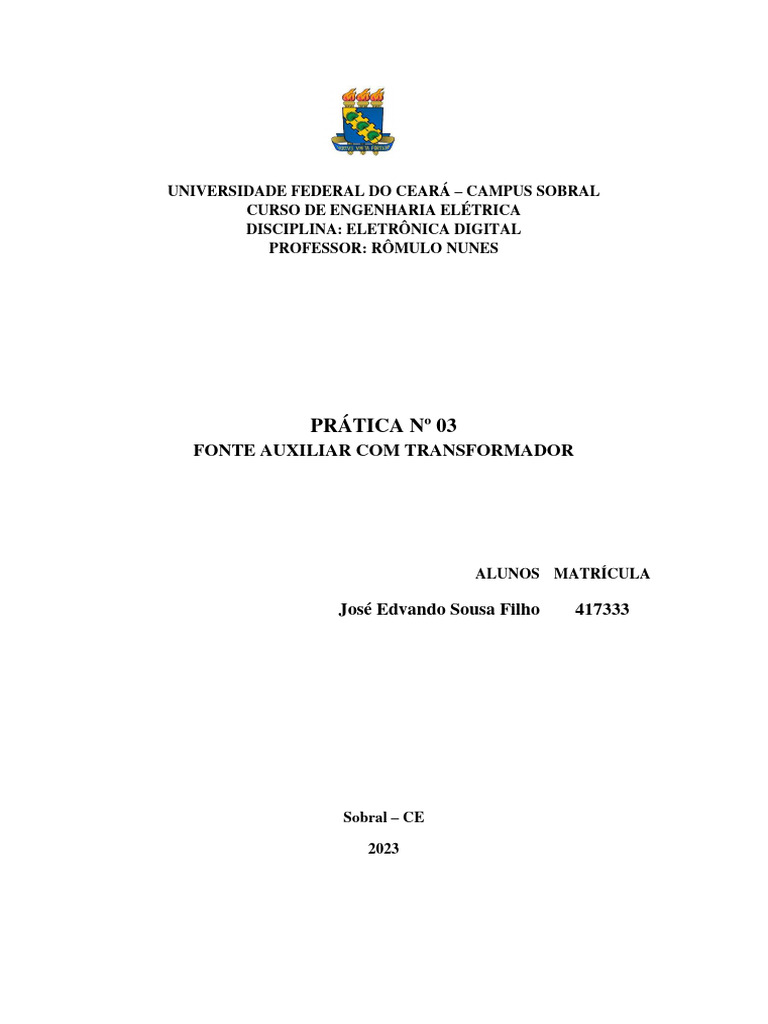

UNIVERSIDADE FEDERAL DO CEARÁ – CAMPUS SOBRAL

CURSO DE ENGENHARIA ELÉTRICA

DISCIPLINA: ELETRÔNICA DIGITAL
PROFESSOR: RÔMULO NUNES

PRÁTICA Nº 03
FONTE AUXILIAR COM TRANSFORMADOR

ALUNOS MATRÍCULA

José Edvando Sousa Filho 417333

Sobral – CE

2023
 SUMÁRIO

1. INTRODUÇÃO...................................................................................................... 3

2. OBJETIVO............................................................................................................. 4

3. MATERIAL UTILIZADO .................................................................................... 4

4. PROCEDIMENTO EXPERIMENTAL ................................................................ 5

5. CONCLUSÃO........................................................................................................ 7

6. REFERÊNCIAS BIBLIOGRÁFICAS ................................................................... 8

1. INTRODUÇÃO
 Um transformador é um dispositivo elétrico que opera com base nos princípios do
eletromagnetismo e é usado para aumentar ou diminuir a tensão de uma corrente alternada
(CA) em um circuito elétrico, mantendo a frequência da corrente constante. Ele é
composto por um núcleo de ferro laminado, que é um material magnético. O núcleo é
dividido em duas partes, chamadas de enrolamentos ou bobinas, que são conhecidas como
"primário" e "secundário". A bobina primária é conectada à fonte de energia CA, e quando
a corrente alternada flui através dela, cria um campo magnético variável em torno do
núcleo do transformador. O campo magnético variável gerado na bobina primária induz
uma corrente elétrica na bobina secundária, devido aos princípios da indução
eletromagnética de Faraday. A intensidade dessa corrente induzida depende da relação
entre o número de voltas de fio na bobina primária e na bobina secundária.

A tensão no circuito secundário é diretamente proporcional à relação de voltas entre

as bobinas primária e secundária. Se o número de voltas no secundário for maior que o
número de voltas no primário, a tensão no secundário será maior do que a tensão no
primário, resultando em um transformador elevador. Se o número de voltas no secundário
for menor, a tensão será menor, criando um transformador abaixador.

Idealmente, os transformadores são projetados para serem altamente eficientes,

minimizando as perdas de energia devido ao calor e à resistência. Isso é alcançado usando
materiais de núcleo de alta qualidade e enrolamentos de cobre de baixa resistência.

Os transformadores são dispositivos fundamentais que desempenham um papel vital

em diversos campos além da transmissão e distribuição de energia elétrica. Esses
dispositivos versáteis têm a capacidade de alterar a tensão de uma corrente alternada,
transformando-a em um nível mais alto ou mais baixo, sem modificar a frequência da
corrente.

Uma das aplicações mais comuns de transformadores fora do setor elétrico é nos
sistemas de alimentação de eletrônicos. Adaptadores de energia, que convertem a tensão
da tomada para uma tensão adequada para dispositivos como laptops, smartphones e
eletrodomésticos, são, na verdade, pequenos transformadores embutidos. Eles garantem
que os dispositivos funcionem com segurança e eficiência, independentemente da
voltagem da fonte de energia.
2. OBJETIVOS DA PRÁTICA

− Compreender um sistema de regulação de tensão

− Familiarização com transformadores e retificadores
− Construir uma fonte auxiliar regulada para 5V.

3. MATERIAL UTILIZADO

− Fonte de Tensão Alternada

− Transformador 220V/12V
− Diodo
− Osciloscópio
− Protoboard
− Capacitor de 10nF
− Regulador de tensão

4. PROCEDIMENTO EXPERIMENTAL OU DESENVOLVIMENTO

 Para dar início aos procedimentos da prática, com o auxílio do multímetro foi feita
uma verificação do Trafo, com o intuito de confirmar sua integridade, medindo sua
continuidade no borne primário, e depois no secundário, além de verificar sua isolação
entre os bornes, e entre a carcaça do dispositivo. Feita essa verificação prévia, partimos
para a primeira parte do estudo de fato, que era observar o funcionamento do
transformador abaixador. No borne primário do Trafo, foi implementada uma tensão
alternada de 220V RMS, com 60 HZ de frequência. O valor obtido no secundário, bem
como sua forma de onda pode ser observado na figura 01:

Figura 01: Tensão no secundário

Fonte: autoria prória

Como pode ser observado, a tensão eficaz ou rms no secundário é

aproximadamente 12V, e seu valor de pico 18.6V. Por se tratar de uma tensão alternada,
o nosso valor médio é igual a 0V, que é a média entre os valores de pico máximo e mínimo
da onda.
Após isso, foi implementado no circuito um diodo, equipamento semicondutor que
permite a passagem de corrente em apenas uma direção, com o intuito de retificar a onda,
ou seja, de cortar a onda e permitira a passagem apenas da parte positiva da tensão. A
forma de onda, bem como seus valores de tensão podem ser vistos na figura 02:

Figura 02: onda ceifada

 Fonte: autoria própria

Como pode ser observado, os valores de tensão média e rms mudaram, nossa
tensão média passou a ser a média entre o valor de pico e 0V, sendo agora 5.60V, e nosso
valor eficaz passou a ser 8.80V. O nosso valor de pico por sua vez não teve alteração,
continuou em torno de 18V.
Após cortar a parte negativa da onda, foi adicionado um capacitor com o intuito
de minimizar a queda de tensão entre o valor de pico, e o nosso 0V. O capacitor vai
funcionar como um armazenador de tensão, e vai descarregar lentamente, mantendo o
circuito com um certo valor de tensão até o outro ciclo positivo. A forma de onda após o
circuito pode ser vista na imagem 03:
Figura 03: onda retificada

Fonte: autoria própria

Como a capacitância do nosso capacitor é bem alta, ele consegue manter a tensão da
onda constante, sem se descarregar até o próximo ciclo da onda. Os valores médios e rms
obtidos são iguais, isso mostra que nossa onda praticamente não tem oscilações. Como
visto, nosso valor médio equivale a 18.40V, nosso valor eficaz 18.40V e nosso valor de
pico 18.80V
 Após retificar nossa onda, foi implementado no circuito um regulador de tensão,
para manter nossa tensão em 5V. a forma de onda obtida pode ser vista na figura 04:

Imagem 04: onda após o regulador de tensão

Fonte: autoria própria

 5. CONCLUSÃO

Em síntese, a fonte auxiliar de 5V com transformador apresenta-se como um

componente essencial em diversas aplicações que requerem fornecimento de energia
estável e confiável em um nível de tensão específico. Neste relatório, exploramos o
funcionamento, os componentes-chave e os benefícios dessa fonte auxiliar, que inclui a
incorporação de um transformador como um elemento fundamental.

O transformador desempenha um papel crucial nesse sistema, permitindo a conversão

de tensões alternadas e, em muitos casos, isolando eletricamente o circuito primário do
circuito secundário. Isso é particularmente valioso em situações em que é necessário
proteger dispositivos sensíveis contra picos de tensão ou ruídos elétricos, garantindo um
fornecimento de energia limpo e seguro.

A capacidade de fornecer uma tensão regulada de 5V é uma característica fundamental

dessa fonte auxiliar, o que a torna adequada para uma variedade de dispositivos
eletrônicos, desde microcontroladores e circuitos integrados até carregadores de
dispositivos móveis e sistemas de automação residencial.

Durante o relatório, também enfatizamos a importância da eficiência energética e da

estabilidade de tensão, aspectos essenciais em uma fonte auxiliar de qualidade. Isso
contribui para um uso eficaz da energia e para a confiabilidade operacional dos
dispositivos alimentados por essa fonte.
