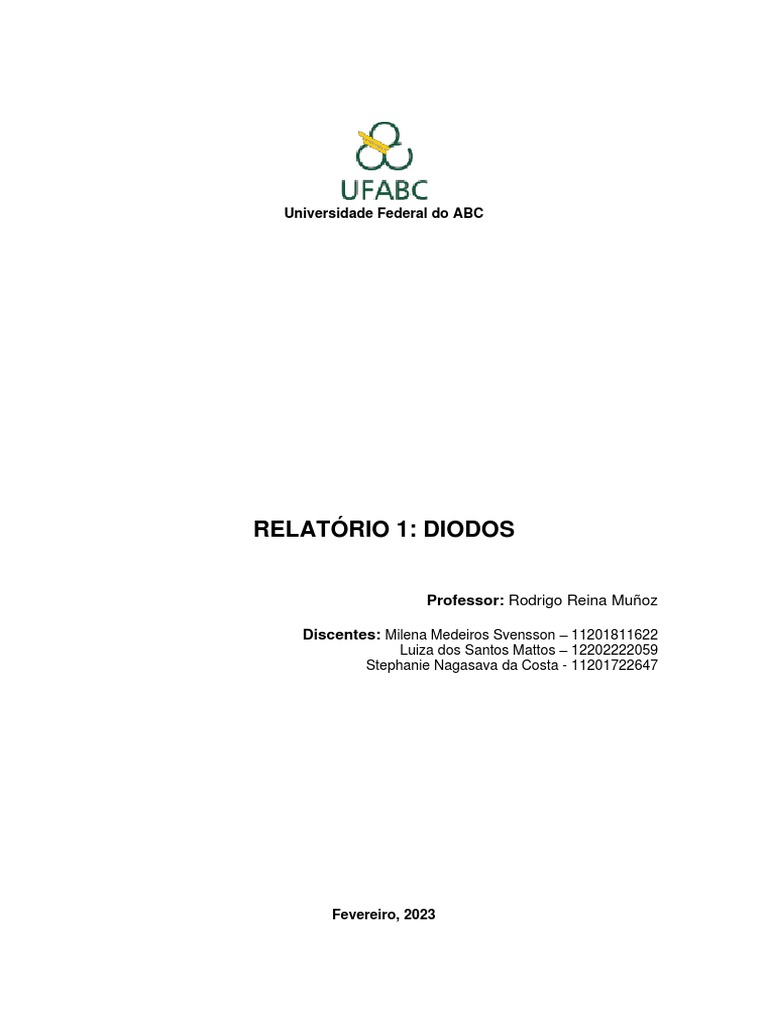

Universidade Federal do ABC

RELATÓRIO 1: DIODOS

Professor: Rodrigo Reina Muñoz

Discentes: Milena Medeiros Svensson – 11201811622

Luiza dos Santos Mattos – 12202222059
Stephanie Nagasava da Costa - 11201722647

Fevereiro, 2023
 1. INTRODUÇÃO
O presente relatório é uma documentação dos procedimentos práticos
realizados em laboratório para aplicação dos conceitos aprendidos na aula
teórica de Dispositivos Eletrônicos.
O tema alvo deste trabalho será a aplicação e funcionamento de
diodos. Um diodo é um dispositivo semicondutor de dois terminais que conduz
corrente somente em um sentido, rejeitando a condução da corrente no outro
sentido. Esta propriedade permite obter aplicações importantes na área de
eletrônica.
Uma outra propriedade relevante no para sua aplicação é que a zona
de condução se inicia aproximadamente em 0,7V, ou seja, antes de atingir essa
tensão o diodo não conduz corrente e ao atingir a zona a corrente passa a ser
conduzida com tensão constante, conforme podemos observar na imagem a
seguir:

2. OBJETIVO
A fim de aplicar os conceitos aprendidos em aula teórica acerca do
funcionamento e aplicação dos diodos, realizamos o experimento proposto com
os objetivos de obter a curva característica de um diodo, e verificar o
funcionamento de um retificador de onda completa, além disso, possibilitar o
contato com os instrumentos de bancada e outros componentes.
Durante o experimento trabalhamos e desenvolvemos as seguintes
habilidades:
1. Verificar a polaridade de um diodo utilizando multímetro;
2. Verificar se um diodo está funcionando ou danificado;
3. Traçar a curva característica de um diodo;
 4. Verificar o funcionamento do diodo como retificador de onda
completa;
5. Estimar a tensão de barreira de potencial do diodo utilizado
(não é possível medir essa tensão na prática).

3. METODOLOGIA
Inicialmente, com o objetivo de simular um retificador de onda
completa em ponte, montamos o circuito mostrado na figura a seguir em uma
protoboard:

Em seguida, aplicamos a tensão AC de entrada, com uma fonte de

tensão variável, de 5 Vrms, o que corresponde a 14,14 Vpp. Valor encontrado
através da fórmula:

Vpp = (Vrms * √2 )* 2

Após realizar as medições necessárias, alteramos o circuito para um

retificador de onda completa em ponte com filtro. Para tal, foi necessário
adicionar somente um capacitor, conforme mostra a figura a seguir:

Com o auxílio de um osciloscópio, verificamos o sinal de entrada e

saída dos dois circuitos montados e comparamos os resultados fazendo o
paralelo com a teoria aprendida.
4. RESULTADOS

Parte 1:
Primeiramente, foi montado o circuito retificador de onda completa e
ao “inputar” o sinal AC, o valor obtido na saída do retificador foi de 5,43 V (figura
1). Onde foi possível observar a queda de tensão através do diodo na resposta
do resistor.
Figura 1 – Saída do circuito retificador de onda completa sem capacitor

Fonte: Autoras, 2023.

O valor médio da tensão do sinal de saída Vcc, foi calculado pela
fórmula abaixo e o resultado foi de aproximadamente 3V.
Vmed = (2Vm)/π - (2Vm)/(3*π)
Essa fórmula leva em conta a queda de tensão nos diodos durante o
processo de retificação da onda. Como os diodos têm uma queda de tensão
direta de cerca de 0,7 V, a tensão média de saída será reduzida em relação ao
valor médio teórico sem essa queda de tensão.
Também foi feita uma simulação no software multisim. O gráfico de
onda obtido consta na figura 2:

Figura 2 – Simulação do retificador de onda completa no multisim

 Fonte: Autoras, 2023.

Parte 2:

A segunda parte do experimento consistiu na elaboração de dois

circuitos de retificação de onda completa, utilizando capacitores como filtros. No
primeiro caso, o capacitor tinha 100uF o valor da tensão pico a pico foi de entrada
foi de 7V e a tensão de saída foi de 760mV (figura 3).

Figura 3 – Sinal de saída do retificador de onda completa com capacitor de 100uF

Fonte: Autoras, 2023.

A fim de demonstrar a diminuição do ripple, foi utilizado um capacitor

de 470uF, em que a tensão de saída foi de 220mV (figura 4).
 Figura 4 – Sinal de saída do retificador de onda completa com capacitor de 470uF

Fonte: Autoras, 2023.

Parte 3:
Finalmente, foi pedida as repostas das seguintes perguntas:
Como você pode identificar os terminais de um diodo com o ohmímetro?
R: Conectando o terminal positivo do ohmímetro ao terminal negativo
do diodo e o terminal negativo do ohmímetro ao terminal positivo do diodo.
Ao medir a resistência de um diodo obteve-se um valor baixo tanto para a
resistência direta como para a reversa. O que aconteceu com o diodo?
R: O diodo pode estar em curto ou possui alguma falha interna. Pois,
geralmente um diodo apresenta uma resistência muito baixa quando está
conduzindo a corrente em direção direta e uma resistência muito alta ou um
circuito aberto em direção reversa.

5. CONCLUSÃO
Nesse experimento, foi possível validar a teoria de retificadores de
onda completa. Logo na primeira parte do experimento verificou-se que houve
queda na tensão de saída devido a presença dos diodos, já que o valor obtido
na saída do osciloscópio foi de 5,43V, com Vpp de 14,14. Na segunda parte do
procedimento, com a adição do capacitor de 100uFcomo filtro, comparado ao
primeiro circuito, foi possível verificar uma queda brusca na tensão de saída, o
valor obtido foi de 760mV. Com isso, pode-se verificar que os circuitos com filtro
são mais eficientes em suavizar a tensão de saída, tendo uma tensão contínua
mais uniforme. O capacitor armazena energia durante os períodos em que a
tensão é positiva e a libera durante os períodos em que a tensão é zero, o que
ajuda a suavizar a tensão de saída. Esse tipo de circuito é mais adequado para
aplicações que requerem uma tensão de saída mais estável e uniforme, como
em fontes de alimentação para eletrônicos, por exemplo. Já o circuito sem filtro
é mais eficiente em aplicações como não requerem uma tensão de saída muito
suave ou estável, como fontes de alimentação para lâmpadas incandescentes
ou motores.

Posteriormente, foi feita a troca do capacitor de 100uF por um de

470uF o valor da tensão de saída obtido foi de 220mV. Com isso, validou-se a
teoria que diz que quando o valor da capacitância é menor, o capacitor é capaz
de armazenar menos carga elétrica e, portanto, é menos eficiente em suavizar a
tensão de saída. Isso resulta em um nível de ripple maior na saída.

Por outro lado, quando o valor da capacitância é maior, o capacitor é

capaz de armazenar mais carga elétrica e, portanto, é mais eficiente em suavizar
a tensão de saída. Isso resulta em um nível de ripple menor na saída.

Referências

Dispositivos Eletrônicos e Teoria de Circuitos. Robert Boylestad, Louis Nashelsky. Pearson, 2004.
