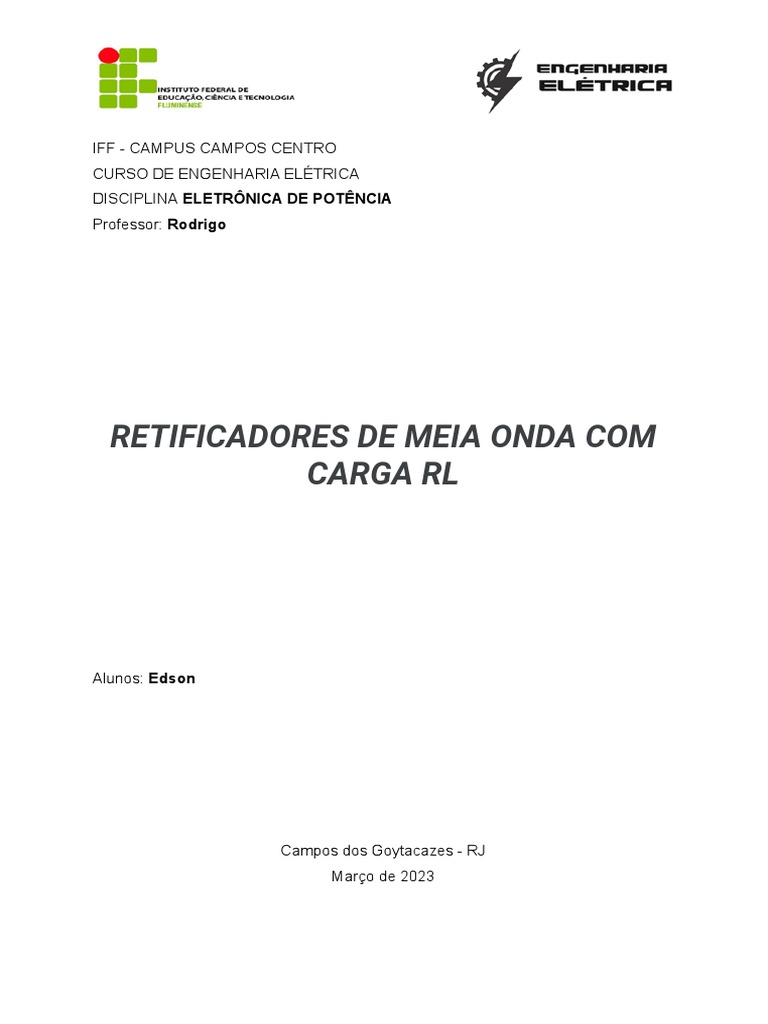

IFF - CAMPUS CAMPOS CENTRO

CURSO DE ENGENHARIA ELÉTRICA

DISCIPLINA ELETRÔNICA DE POTÊNCIA
Professor: Rodrigo

RETIFICADORES DE MEIA ONDA COM

CARGA RL

Alunos: Edson

Campos dos Goytacazes - RJ

Março de 2023
 SUMÁRIO

1- Introdução 3
1.1 Diodo 3
1.2 Resistor 4
1.3 Indutores 4
1.4 Software de simulação PSCAD 5
2- Formas de onda da tensão de entrada e de saída do retificador 6
3 - Os resultados obtidos na simulação 7
4- Determinando o valor eficaz da tensão de saída 9
5- Determinando o valor eficaz da corrente de saída 9
6- Considerações finais e conclusões 10
1- Introdução
Os retificadores têm por função transformar a corrente alternada (CA)
em corrente contínua (CC). Tal processo consiste em manter os elétrons se
deslocando em um mesmo sentido, ao contrário do que ocorre quando se tem
corrente alternada, caso em que os elétrons se deslocam ora em um sentido ora em
outro.
Existem diversas tecnologias de retificação, dentre elas a tecnologia
eletrônica, em que utiliza-se diodos semicondutores. Tais retificadores podem
ser divididos em retificadores controlados e não controlados. Dentro do grupo
dos retificadores não controlados existem os retificadores de meia onda e os
retificadores de onda completa. O circuito em estudo é um retificador de meia onda
com carga resistiva, como ilustra a imagem da Figura 01.

Figura 01: Circuito retificador de meia onda.

Existe uma problemática no uso de retificadores, pois a onda final é

encontrada em picos/pulsos, e dependendo de sua aplicação pode danificar os
aparelhos que serão ligados ao final da retificação, estas oscilações dos picos de
tensão são conhecidas como ripple.

1.1 Diodo
Um diodo é um componente eletrônico passivo que permite a passagem da
corrente elétrica somente em um sentido, com a polarização direta este irá se
comportar, por analogia elétrica, como uma chave fechada. Caso seja polarizado
inversamente o diodo irá assumir um estado de bloqueio, ou seja, se comporta
como uma chave aberta. Esta explicação simples leva-se em consideração que
estão sendo respeitados os limites de alimentação e condução do diodo. Sua
simbologia é apresentada na Figura 02.
 Figura 02: Simbologia do diodo.

1.2 Resistor

O resistor é um componente passivo que limita o fluxo da corrente elétrica em

um circuito, fazendo oposição à passagem da corrente elétrica, oferecendo
resistência. Por meio do chamado efeito joule, ele é capaz de transformar a energia
elétrica em energia térmica, a sua resistência (dado em ohm Ω) pode ser constante
ou variável. Das principais funções num circuito elétrico é atuar como divisor de
tensão, ou limitador de corrente elétrica. Uma outra característica é que a corrente
do resistor sempre está em fase com a sua tensão. As simbologias de um resistor
são apresentadas na Figura 03.
Figura 03: Simbologia de um resistor.

1.3 Indutores
A principal característica dos indutores é a de se opor à mudança da
corrente.
O comportamento dos indutores pode ser representado pela equação abaixo:
V = L(di/dt)
Em que,
V é a tensão nos terminais do indutor
L é a indutância
di/dt corresponde a variação instantânea da corrente que passa pelo indutor
Quando temos um aumento na corrente que passa pelo indutor, surge uma
tensão positiva entre os terminais, tal como na Figura 04.
 Figura 04: Simbologia de um indutor com aumento de corrente.

Por outro lado se houver uma diminuição da corrente, teremos uma tensão
negativa no indutor, como pode ser visto na Figura 5.
Figura 05: Simbologia de um indutor com diminuição da corrente.

1.4 Software de simulação PSCAD

O PSCAD (Power Systems Computer Aided Design) é um software de

simulação de sistemas elétricos de potência, é usado para estudar transientes em
redes elétricas, útil para o projeto, análise, otimização e verificação da operação de
redes elétricas e controle de dispositivos eletrônicos de potência. Aproveitando o
código dedicado para simulações transitórias EMTDC , o PSCAD oferece uma
variedade de ferramentas e modelos de importância fundamental para conduzir
análises abrangentes e precisas do sistema de energia, a interface deste software é
apresentada na Figura 06.
Figura 06: Interface do software PSCAD.
2- Formas de onda da tensão de entrada e de
saída do retificador
Após a retificação de meia onda de uma fonte alternada, deveria se obter
como saída, apenas a fase referente a polarização direta do diodo, porém com a
presença de um indutor no circuito, este comportamento é modificado.
Com a presença da indutância o diodo não se bloqueia quando ωt = π. O
bloqueio ocorre no ângulo β, que é superior a π. Enquanto a corrente de carga não
se anula, o diodo se mantém em condução e a tensão de carga, para ângulos
superiores a π, torna-se instantaneamente negativa, como observado na Figura 07.
A corrente de carga é obtida da solução da equação diferencial.

Figura 07: Gráficos do circuito retificador de meia onda com carga RL.

Quando consideramos um diodo ideal, a tensão observada nos terminais do

resistor somados com o do indutor, que chamamos de Vo (tensão na carga), é igual
ao valor da tensão da fonte (Vi) quando o diodo está conduzindo, se comportando
como uma chave fechada, e Vo é igual a zero quando o diodo para de conduzir, se
comportando como uma chave aberta.
A Tensão da fonte de alimentação (vi) sendo de 20 V de pico, o resistor de
carga (Ro) sendo de 20 Ω x 10 W, e o indutor (Lo) é de 10mH..
Assim, para o diodo ideal, tem-se um Vi(pk) de pico igual a 20V (Vo(pk) = √2
Vo nas equações) e o Vo(pk) de pico também igual a 20V.

A tensão média da carga Vo(avg) ou VLmed, depende do ângulo β, assim

temos:

A corrente de pico Io(pk) = Vo(pk) / (R + XL), sendo a frequência da fonte de 60Hz,

e XL = 2.π.f.L.
XL = 20,35Ω.
A corrente média Io(avg)

Φ = 0,186 rad
τ = 0,0005
A potência média na carga Po = Vo(avg) * Io(avg)

Tabela 01: Valores calculados.

Variável Descrição Valor calculado

Vo(pk) Tensão de pico na carga 20V

Vo(avg) Tensão média na carga 6,311V

Io(pk) Corrente de pico na carga 0,9827A

Io(avg) Corrente média na carga 0,316A

Po Potência média na carga 1,992W

3 - Os resultados obtidos na simulação

O simulador do Circuito retificador de meia onda com carga RL foi
implementado no PSCAD apresentado na Figura 08.
 Figura 08: Circuito implementado no PSCAD.

Simulando o circuito com o diodo ideal obtemos os seguintes valores das grandezas
elétricas presentes na tabela a seguir, obtidos da Figura 09.
Figura 09: Tensão média, Corrente média e Potência média na carga.

Tabela 02: Valores calculados e medidos no PSCAD.

Variável Descrição Valor calculado Valor Simulado

Vo(pk) Tensão de pico na carga 20V 19,98V

Vo(avg) Tensão média na carga 6,311V 6,308V

Io(pk) Corrente de pico na carga 0,9827A 0,9818A

Io(avg) Corrente média na carga 0,316A 0,315A

Po Potência média na carga 1,992W 1,989W

Os resultados obtidos na simulação são muito próximos dos resultados

obtidos de forma analítica.
4- Determinando o valor eficaz da tensão de saída
A tensão eficaz calculada é

Vef = 10,007V

O valor simulado é o RT_2 com valor de 9,999V como mostrado no gráfico da Figura
10.
Figura 10: Gráfico com valores de tensão eficaz e corrente eficaz.

5- Determinando o valor eficaz da corrente de

saída
A corrente eficaz calculada

ILef = 0,492A
O valor simulado RT_3 = 0.4919 A
6- Considerações finais e conclusões
Os valores simulados são iguais aos valores calculados, as pequenas diferenças que
podem se apresentam na leitura do gráfico da simulação são provenientes do instante da
amostra que compõe o gráfico, como exemplo o valor de tensão média Vo(avg) na carga
calculada de 6,311 V e o valor simulado de 6,308V, ou pelo número de amostras que são
usados para o cálculo da Potência média calculado Po = 1,992V e medido Po = 1,989V, e a
corrente média na carga calculada Io(avg) = 0,316 A e medida Io(avg) = 0,315A.
