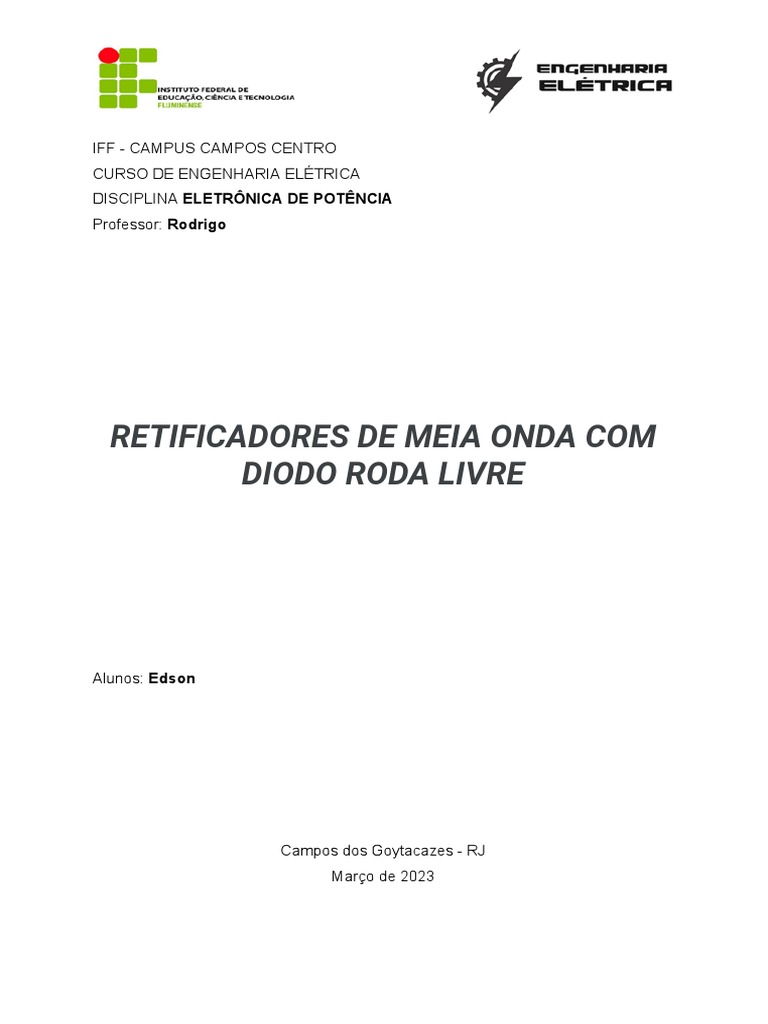

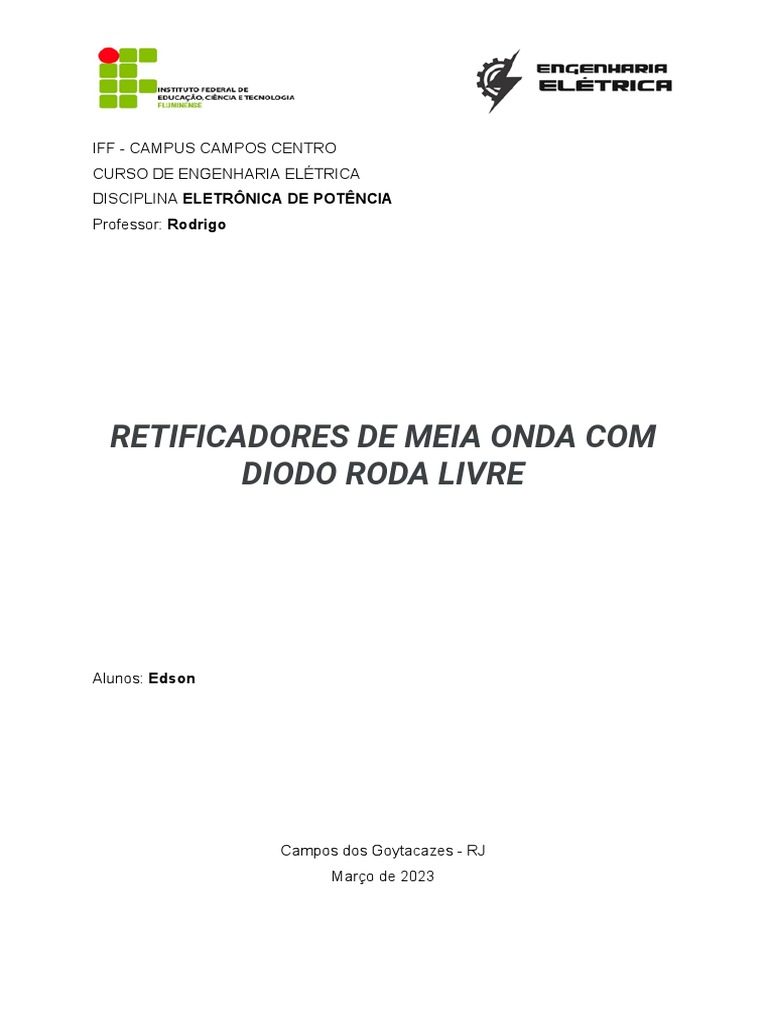

IFF - CAMPUS CAMPOS CENTRO

CURSO DE ENGENHARIA ELÉTRICA

DISCIPLINA ELETRÔNICA DE POTÊNCIA
Professor: Rodrigo

RETIFICADORES DE MEIA ONDA COM

DIODO RODA LIVRE

Alunos: Edson

Campos dos Goytacazes - RJ

Março de 2023
 SUMÁRIO

1- Introdução 3
1.1 Diodo 3
1.2 Resistor 4
1.3 Indutores 4
1.4 Diodo Roda Livre 5
1.5 Software de simulação PSCAD 5
2- Formas de onda da tensão de entrada e de saída do retificador 6
3 - Os resultados obtidos na simulação 8
4- Determinando o valor eficaz da tensão de saída 9
5- Determinando o valor eficaz da corrente de saída 10
6- Sobre as diferenças entre o retificador com diodo de roda livre e sem diodo de roda
livre 10
7- Considerações finais e conclusões 10
1- Introdução
Os retificadores têm por função transformar a corrente alternada (CA)
em corrente contínua (CC). Tal processo consiste em manter os elétrons se
deslocando em um mesmo sentido, ao contrário do que ocorre quando se tem
corrente alternada, caso em que os elétrons se deslocam ora em um sentido ora em
outro.
Existem diversas tecnologias de retificação, dentre elas a tecnologia
eletrônica, em que utiliza-se diodos semicondutores. Tais retificadores podem
ser divididos em retificadores controlados e não controlados. Dentro do grupo
dos retificadores não controlados existem os retificadores de meia onda e os
retificadores de onda completa. O circuito em estudo é um retificador de meia onda
com carga resistiva, como ilustra a imagem da Figura 01.

Figura 01: Circuito retificador de meia onda.

Existe uma problemática no uso de retificadores, pois a onda final é

encontrada em picos/pulsos, e dependendo de sua aplicação pode danificar os
aparelhos que serão ligados ao final da retificação, estas oscilações dos picos de
tensão são conhecidas como ripple.

1.1 Diodo
Um diodo é um componente eletrônico passivo que permite a passagem da
corrente elétrica somente em um sentido, com a polarização direta este irá se
comportar, por analogia elétrica, como uma chave fechada. Caso seja polarizado
inversamente o diodo irá assumir um estado de bloqueio, ou seja, se comporta
como uma chave aberta. Esta explicação simples leva-se em consideração que
estão sendo respeitados os limites de alimentação e condução do diodo. Sua
simbologia é apresentada na Figura 02.
Figura 02: Simbologia do diodo.
1.2 Resistor

O resistor é um componente passivo que limita o fluxo da corrente elétrica em

um circuito, fazendo oposição à passagem da corrente elétrica, oferecendo
resistência. Por meio do chamado efeito joule, ele é capaz de transformar a energia
elétrica em energia térmica, a sua resistência (dado em ohm Ω) pode ser constante
ou variável. Das principais funções num circuito elétrico é atuar como divisor de
tensão, ou limitador de corrente elétrica. Uma outra característica é que a corrente
do resistor sempre está em fase com a sua tensão. As simbologias de um resistor
são apresentadas na Figura 03.
Figura 03: Simbologia de um resistor.

1.3 Indutores
A principal característica dos indutores é a de se opor à mudança da
corrente.
O comportamento dos indutores pode ser representado pela equação abaixo:
V = L(di/dt)
Em que,
V é a tensão nos terminais do indutor
L é a indutância
di/dt corresponde a variação instantânea da corrente que passa pelo indutor
Quando temos um aumento na corrente que passa pelo indutor, surge uma
tensão positiva entre os terminais, tal como na Figura 04.
Figura 04: Simbologia de um indutor com aumento de corrente.
 Por outro lado se houver uma diminuição da corrente, teremos uma tensão
negativa no indutor, como pode ser visto na Figura 5.
Figura 05: Simbologia de um indutor com diminuição da corrente.

1.4 Diodo Roda Livre

Para evitar que a tensão de carga torne-se instantâneamente negativa devido
a presença de indutância, como observado nos experimentos com retificadores de
meia onda com carga RL, emprega-se o diodo de "roda livre". A estrutura adquire
assim a forma apresentada na Figura 06.
Figura 06: Circuito com diodo roda livre.

1.5 Software de simulação PSCAD

O PSCAD (Power Systems Computer Aided Design) é um software de

simulação de sistemas elétricos de potência, é usado para estudar transientes em
redes elétricas, útil para o projeto, análise, otimização e verificação da operação de
redes elétricas e controle de dispositivos eletrônicos de potência. Aproveitando o
código dedicado para simulações transitórias EMTDC , o PSCAD oferece uma
variedade de ferramentas e modelos de importância fundamental para conduzir
análises abrangentes e precisas do sistema de energia, a interface deste software é
apresentada na Figura 04.
Figura 04: Interface do software PSCAD.

2- Formas de onda da tensão de entrada e de

saída do retificador
Após a retificação de meia onda de uma fonte alternada, obtém-se como
saída apenas a fase referente a polarização direta do diodo, porém a corrente se
mantém instantes após de acordo com o tamanho da indutância L, como pode ser
observado no comportamento da tensão e corrente na carga (VL e IL).
A primeira etapa ocorre durante o semiciclo positivo da tensão de
alimentação. O diodo D1 conduz a corrente de carga e o diodo DRL, polarizado
reversamente, encontra-se bloqueado.
A segunda etapa ocorre durante o semiciclo negativo de tensão. O diodo D1,
polarizado reversamente, se bloqueia. A corrente de carga, por ação da indutância,
circula no diodo de roda-livre DRL.
As formas de onda relativas ao retificador de meia onda com diodo roda-livre
estão presentes na Figura 05-a.
Se a corrente de carga se anula em cada ciclo de funcionamento da
estrutura, a condução é dita descontínua; caso contrário ela é dita contínua. O fato
da condução tornar-se contínua ou não, é consequência da constante de tempo da
carga. Para constantes de tempo elevadas a condução pode ser contínua, que pode
ter interesse prático como na redução de harmônicos da corrente de carga, como
mostrado no gráfico da Figura 05-b.
Figura 05: Circuito retificador de meia onda com diodo roda livre. a) condução de
D1. b) Condução de DRL.
 Quando consideramos um diodo ideal, a tensão observada nos terminais da
carga RL (VL ou Vo) é igual ao valor da tensão da fonte (Vi) quando o diodo está
polarizado diretamente, ou seja, está conduzindo, se comportando como uma chave
fechada.
A Tensão da fonte de alimentação (vi) sendo de 20 V de pico, e o resistor de
carga (Ro) sendo de 20 Ω x 10 W.
Assim, para o diodo ideal, tem-se um Vi(pk) de pico igual a 20V e o Vo(pk) de
pico também igual a 20V.
A tensão eficaz é igual a VLef = Vo(pk) / √2
A tensão média é igual a Vo(avg) = Vo(pk) / π
A corrente de pico Io(pk) = Vo(pk) / R
A corrente média Io(avg) = Vo(avg) / R
A potência média na carga Po = Vo(avg)2 / R

Tabela 01: Valores calculados.

Variável Descrição Valor calculado

Vo(pk) Tensão de pico na carga 20,0 V

Vo(avg) Tensão média na carga 6,37 V

Io(pk) Corrente de pico na carga 1,0 A

Io(avg) Corrente média na carga 0,3183 A

Po Potência média na carga 2,026 W

3 - Os resultados obtidos na simulação

O simulador do Circuito retificador de meia onda com diodo roda-livre foi
implementado no PSCAD, como apresentado na Figura 06.
Figura 06: Circuito implementado no PSCAD.

Simulando o circuito com o diodo ideal obtemos os seguintes valores das grandezas
elétricas presentes na tabela a seguir, obtidos da Figura 07.
 Figura 07: Tensão média, Corrente média e Potência média na carga.

Tabela 02: Valores calculados e medidos no PSCAD.

Variável Descrição Valor calculado Valor Simulado

Vo(pk) Tensão de pico na carga 20,0 V 19,99V

Vo(avg) Tensão média na carga 6,37 V 6,361V

Io(pk) Corrente de pico na carga 1,0 A 0,999A

Io(avg) Corrente média na carga 0,3183 A 0,3123A

Po Potência média na carga 2,026 W 1,99 W

4- Determinando o valor eficaz da tensão de saída

A tensão eficaz calculada é Vo(RMS) é igual a Vip / 2, ou Vo(RMS) = 20 / 2 =
10,0V
O valor simulado é o RT_2 com valor de 9,99V como mostrado no gráfico da Figura
09.
Figura 09: Gráfico com valores de tensão eficaz e corrente eficaz.
5- Determinando o valor eficaz da corrente de
saída
A corrente eficaz calculada Io(RMS) é igual a Vo(RMS) / R = 10,0 / 20 =
0,50A.
O valor simulado RT_3 = 0.4915 A

6- Sobre as diferenças entre o retificador com

diodo de roda livre e sem diodo de roda livre
Com o retificador meia onda com carga RL, a condução permanecia mesmo com fase
negativa da fonte no diodo D1, conduzindo até o ângulo β, sendo um curto período em que a
potência é negativa, referente a energia que foi acumulada no indutor. No retificador meia
onda com diodo roda-livre a condução do diodo D1 ocorre somente na fase positiva com o
DRL bloqueado, na fase negativa o diodo D1 está bloqueado, e o diodo DRL conduz a energia
armazenada do indutor no próprio circuito RL, mantendo a potência sempre positiva. Se o
valor de L for muito maior que R, e a corrente não retornar a zero na fase negativa, teremos a
condução contínua do circuito, que pode ser modelado como uma fonte de corrente.

7- Considerações finais e conclusões

Os valores simulados são iguais aos valores calculados, as pequenas diferenças que
podem se apresentam na leitura do gráfico da simulação são provenientes do instante da
amostra que compõe o gráfico, como exemplo o valor de tensão média Vo(avg) na carga
calculada de 6,37 V e o valor simulado de 6,36V, ou pelo número de amostras que são usados
para o cálculo da corrente média na carga Io(avg) = 0,318 A e medida Io(avg) = 0,312A.
