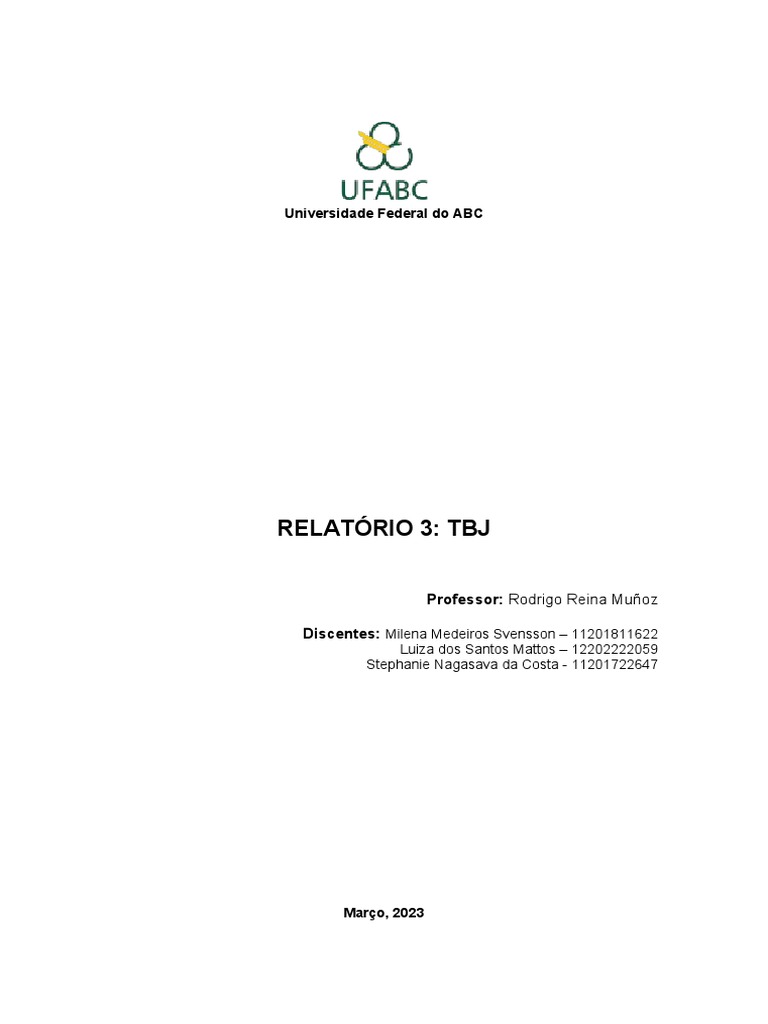

Universidade Federal do ABC

RELATÓRIO 3: TBJ

Professor: Rodrigo Reina Muñoz

Discentes: Milena Medeiros Svensson – 11201811622

Luiza dos Santos Mattos – 12202222059
Stephanie Nagasava da Costa - 11201722647

Março, 2023
 1. INTRODUÇÃO
Um transistor bipolar de junção (TBJ) é um dispositivo eletrônico
composto de duas junções PN, que permite controlar o fluxo de corrente
elétrica através de um circuito. Existem dois tipos principais de BJT: o tipo npn
e o tipo pnp.
O funcionamento básico de um TBJ é o seguinte: quando uma
corrente de base é aplicada à junção central do transistor, ela controla a
corrente que flui através das junções externas. A corrente que flui da base para
o coletor é amplificada pelo fator de ganho do transistor e é controlada pela
corrente de base. O ganho de corrente do TBJ é determinado pelo valor da
corrente de base, que é a corrente que flui através da junção central do
transistor. O ganho de corrente é geralmente representado pela letra g, e pode
ser calculado usando a equação:
g = Ic / Ib
Onde Ic é a corrente que flui através do coletor do transistor e I b é a
corrente que flui através da base.
O valor do ganho de corrente é uma característica importante do
TBJ, pois determina a capacidade do transistor de amplificar sinais de entrada.
Valores típicos de ganho de corrente para transistores comerciais variam de
algumas dezenas a algumas centenas.

2. OBJETIVO
A fim de aplicar os conceitos aprendidos em aula teórica acerca do
funcionamento e aplicação TBJ, realizou-se o experimento proposto com o
objetivo de calcular o ganho de corrente a partir da variação no valor de I b e a
medição feita em Ic. Depois, foi identificado o comportamento do transistor
graficamente quando os valores de Vce também são alterados.

3. METODOLOGIA
Na primeira parte do experimento, o circuito da figura abaixo foi
montado. A tensão da fonte foi ajustada em 10V e a corrente de base I b foi
ajustada através do potenciômetro de 1kΩ, a fim de obter as variações da
corrente no coletor Ic. Já a tensão Vce foi mantida em 3V.

Na segunda parte do experimento, o potenciômetro de 1KΩ foi
ajustado para obter uma corrente de base I b de 10µA, e dessa vez o
potenciômetro de 100Ω também foi ajustado para obter variações nos valores
de Vce.
4. RESULTADOS
Parte 1:

Foi pedido que a tensão de saída fosse medida e a regulação para

cada caso fosse calculada, os resultados encontram-se na tabela 1. Em
seguida, foi realizada a construção dos gráficos de Regulação de Tensão
versus Tensão de Entrada e Tensão na Saída versus Tensão de Entrada,
demonstrados nas figuras 1 e 2.
Tabela 1 – Valores de Ic medidos e do ganho de corrente βcc calculados
Ib [mA] 0,01 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2
Ic [mA] 1,31 4,5 5,67 7,14 8,59 9,99 10,89 12,65 14,11 15,43
Ic/Ib 131 112,5 94,5 89,25 85,9 83,25 77,78571 79,0625 78,38889 77,15
Fonte: Autoras, 2023

Figura 1 – Gráfico de Ic x βcc

140
120
100
80
60
40
20
0
0 2 4 6 8 10 12 14
Fonte: Autoras, 2023
 Na segunda parte do experimento, foi pedido que o potenciômetro de
100Ω fosse variado, para que o valor da tensão coletor-emissor também
variasse. Os valores encontrados estão na tabela 2.

Tabela 2 – Tensão na Saída versus Tensão de Entrada

Ib [mA] 0,01 0,04 0,08 0,1 0,12 0,16 0,2
Vce Ic [mA] Ic [mA] Ic [mA] Ic [mA] Ic [mA] Ic [mA] Ic [mA]
0,5 1,8 2,81 4,89 5,8 6,54 7,6 8,75
1 1,98 3,01 5,03 6,05 7,02 8,04 9,02
2 2,11 3,03 5,06 6,05 7,03 8,04 9,01
4 2,14 3,09 5,08 6,06 7,03 8,08 9,07
6 2,15 3,06 5,11 6,09 7,05 8,09 9,08
8 2,16 3,11 5,12 6,13 7,06 8,11 9,12
10 2,17 3,12 5,13 6,13 7,11 8,13 9,16

Fonte: Autoras, 2023

Em seguida, foi elaborado um gráico de I c x Vce que mostrasse as curvas

do coletor, e que também fossem identificadas, as zonas de corte, de
saturação e ativa. O gráfico apresenta-se na figura 2:
Figura 2 – Gráfico de Ic x Vce

Fonte: Autoras, 2023

5. CONCLUSÃO
A faixa de ganho de corrente em um TBJ (transistor bipolar de
junção) pode variar bastante dependendo do modelo específico do
componente, bem como de outros fatores, como a temperatura e as condições
de polarização do circuito. No entanto, para um TBJ comum de uso geral, a
faixa típica de ganho de corrente varia geralmente entre 50 e 500. Os valores
obtidos no experimento ficaram na faixa de 131 a 77, validando a afirmação
anterior.
Porém, é importante notar que o ganho de corrente do TBJ pode ser
bastante sensível a variações na corrente de base, na tensão coletor-emissor e
na temperatura, o que significa que o valor real pode variar bastante ao longo
do tempo e em diferentes condições de operação. Logo, algumas variações
devem-se a condição do aparelhamento utilizado.
Ainda assim, na segunda parte do experimento foi possível analisar
as curvas de coletor e identificar graficamente as regiões de corte, saturação e
ativa.
A partir dessa prática foi possível validar a teoria de TBJ, que é
amplamente utilizado em circuitos eletrônicos, incluindo amplificadores,
osciladores, fontes de alimentação e circuitos de comutação. E o seu
funcionamento e o cálculo do seu ganho de corrente são fundamentais para a
compreensão da eletrônica moderna.

Referências

Dispositivos Eletrônicos e Teoria de Circuitos. Robert Boylestad, Louis Nashelsky. Pearson,

2004.
