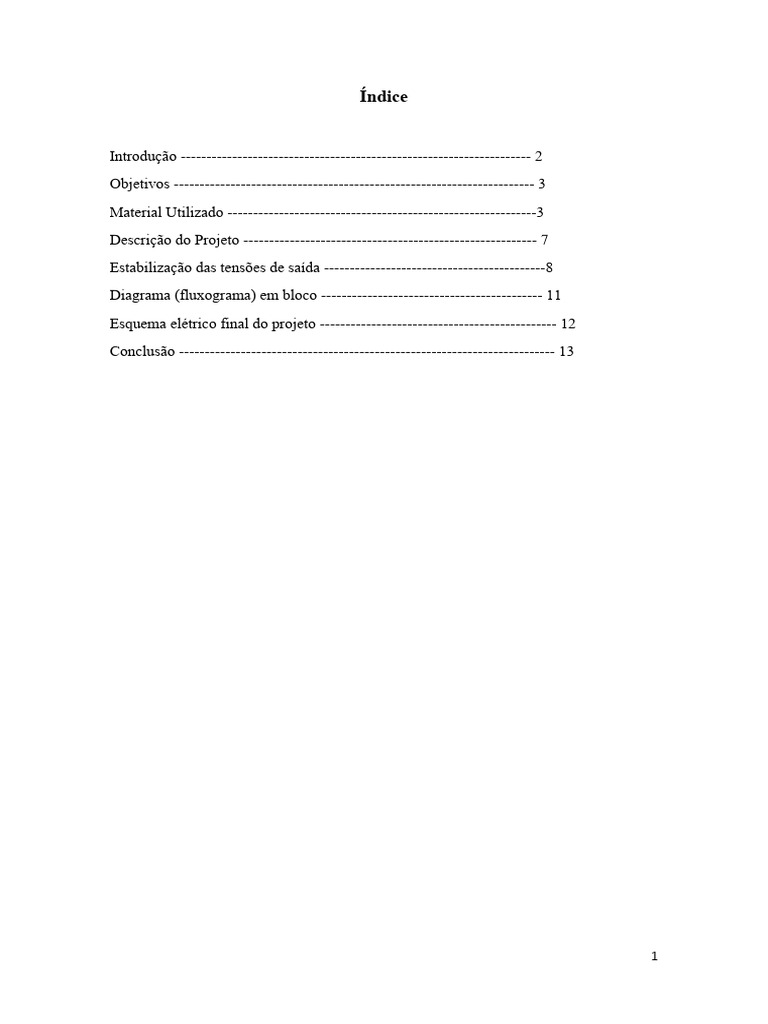

Índice

Introdução -------------------------------------------------------------------- 2
Objetivos ---------------------------------------------------------------------- 3
Material Utilizado ------------------------------------------------------------3
Descrição do Projeto --------------------------------------------------------- 7
Estabilização das tensões de saída -------------------------------------------8
Diagrama (fluxograma) em bloco ------------------------------------------- 11
Esquema elétrico final do projeto ---------------------------------------------- 12
Conclusão ------------------------------------------------------------------------- 13

1
 INTRODUÇÃO

O presente trabalho (relátorio) tem como objetivo principal apresentar o projeto

e a construção de uma fonte de alimentação com quatro saídas: 5V, simétrica de +12V e
-12V e uma saída ajustável. A fonte será desenvolvida com base nos conhecimentos
adquiridos nas aulas, com foco na compreensão do funcionamento de cada componente
e sua importância no circuito.

2
 Objetivos:
Montar uma fonte de alimentação simétrica (+12v e-12v) e ajustável (min para
max);
Analisar o comportamento de cada circuito mediante o incremento de certos
componentes;
Entender o processo e funcionamento de Uma fonte de alimentação;
Aplicar os conhecimentos adquiridos ao longo do tempo;
Aperfeiçoar as técnicas até aqui conseguidas;
Montar o circuito da fonte de alimentação no Proteus 8;
Explicar o princípio de funcionamento;
Análise dos resultados obtidos no laboratório;
Ser criativo e inovador.

Material Utilizado:
Transformador redutor com derivação central (12v-0v-12v);
Regulador de tensão 7812(+12v), 7912(-12v), 7805(+5v);
Regulador de tensão variável LM317;
Capacitor electrólito de 2200uF (50v e 25v);
Capacitor cerâmico de 100nF;
Ponte Retificadora;
Cantinhos de conexão (vermelho e azul);
Interruptores;
Ferro de solda e estanho;
Cabos do multímetro;
Placa de circuito impresso,
Potenciómetro de 5k;
Multimetro digital;
Caixa de madeira,
Resistores;

3
 Cooler (DC 12v);
Led azul.

Transformador
 Um transformador é um componente elétrico que
pode aumentar ou reduzir o valor da tensão
elétrica.
 No nosso caso, estamos tratando de um
transformador redutor, que reduz tanto a tensão
quanto a corrente.
 Ele é constituído por dois enrolamentos: o
primário e o secundário.
 Como é um transformador redutor, o enrolamento primário possui mais
resistência do que o secundário, o que influencia na tensão de saída.
 Vale ressaltar que um transformador não transforma uma tensão alternada em
contínua, mas apenas reduz a tensão alternada.

Reguladores de Tensão
 Os reguladores de tensão não geram eletricidade; eles apenas ajustam a
tensão.
 A tensão de entrada deve ser sempre superior à tensão nominal regulada.
 Dependendo do projeto, os reguladores podem ser usados para regular
uma ou mais tensões CA ou CC.
Vamos falar sobre alguns reguladores específicos:
Regulador de Tensão 7812:
 É um componente eletrônico que reduz a tensão
contínua para o valor desejado.
 Mantém o valor de saída fixo.
 Os dois primeiros dígitos indicam que o
regulador gera tensão positiva, e os últimos
dígitos indicam a tensão de saída fixa (+12V).
 Possui três pinos: o 1º pino indica a tensão de
entrada, o 2º pino é o GND e o 3º pino é a saída
fixa.
Regulador de Tensão 7912:
 Também reduz a tensão contínua para o valor
desejado.
 Mantém o valor de saída fixo.
 Os dois primeiros dígitos indicam que o regulador
gera tensão negativa, e os últimos dígitos indicam
a tensão de saída fixa (-12V).

4
  Possui os mesmos três pinos: GND, tensão de entrada e saída fixa.

Regulador de Tensão Ajustável:

 É diferente dos outros reguladores e requer mais
atenção.
 O 1º pino é para ajustar a tensão de saída.
 O 2º pino indica a saída de tensão regulada.
 Por fim, o 3º pino é a entrada de tensão.

Potenciômetro
 O potenciômetro é um resistor variável que pode alterar
sua resistência interna.
 Sua função é diminuir a intensidade da tensão e da
corrente.
 É frequentemente usado em conjunto com o regulador
de tensão ajustável para permitir o ajuste da tensão.
 Um potenciômetro possui três pinos:
o Dois dos pinos são interligados entre si para
permitir o ajuste máximo e mínimo.

Capacitor
 O capacitor é um dispositivo capaz de acumular ou
armazenar cargas elétricas quando aplicado a
uma diferença de potencial (ddp).
 Os capacitores possuem capacitância, que indica a
quantidade de carga que podem acumular.
 São formados por duas placas condutoras paralelas metálicas, separadas por um
material isolador chamado dielétrico.
 Existem diferentes tipos de capacitores:
o Capacitor eletrolítico: É polarizado e sua capacitância é dada em
microfarads (uF). A tensão de armazenamento está especificada no
datasheet.

5
 o Capacitor cerâmico: É um componente eletrônico não polarizado. No
circuito, usamos capacitores cerâmicos de 100nF.

Resistores
 O resistor é um componente que opõe-se ou
dificulta a passagem da corrente elétrica em um
circuito.
 Quando inserimos um resistor em um circuito
elétrico, ocorre uma diminuição na intensidade da
corrente elétrica e, consequentemente, a redução ou queda do potencial elétrico.

Diodos Semicondutores
 Os diodos semicondutores são componentes
caracterizados como não bons condutores nem
bons isolantes.
 São construídos com materiais semicondutores,
como silício ou germânio.
 A capacidade de condução desses materiais pode
ser alterada por fatores como a dopagem (adição
de impurezas) e a forma como o componente é alimentado.

Cooler

 O cooler é um componente essencial para

sistemas que geram calor excessivo durante o
funcionamento.
 Ele é comumente utilizado para resfriar
elementos eletrônicos.

6
 Depois de conhecer os componentes da fonte, de uma forma resumida vou
mostrar um diagrama que vai indicar o processo que ocorre numa fonte de
alimentação até chegar uma tensão contínua desejado.

Descrição do Projeto
Este projeto tem como objetivo montar uma fonte de alimentação com quatro
saídas distintas, oferecendo uma variedade de opções para atender às necessidades de
diferentes circuitos eletrônicos. As saídas planejadas incluem uma saída simétrica de
12V, uma saída de 5V e uma saída ajustável que pode variar entre 1,2 à 7 volts.
Para alcançar esses objetivos, é necessário começar com uma fonte de energia de
entrada que seja adequada para as demandas do projeto. Como a tensão fornecida pela
concessionária de energia elétrica é alternada, enquanto a maioria dos dispositivos
eletrônicos opera com tensão contínua, é essencial retificar essa corrente alternada para
corrente contínua. Isso será feito por meio de um circuito retificador, que converterá a
energia alternada em energia contínua para alimentar o restante do circuito da fonte de
alimentação.
A fonte de alimentação deve ser capaz de manter a estabilidade e a precisão das
saídas em uma variedade de condições de carga e de entrada de energia.

Retificação e Filtragem em uma Fonte de Alimentação

A fonte de alimentação projetada utiliza um retificador de onda completa,

conhecido como ponte retificadora, para converter a corrente alternada da rede elétrica
em corrente contínua pulsante. O retificador é composto por diodos que conduzem
corrente somente em um sentido, retificando a tensão senoidal de entrada.

Para explicar o funcionamento do circuito retificador, é utilizado o conceito de

meia onda, onde o diodo conduz quando polarizado diretamente e bloqueia quando
polarizado inversamente. A configuração final do retificador consiste em duas fontes de
meia onda montadas em conjunto para fornecer uma saída simétrica.

A ondulação na saída do retificador é filtrada utilizando um capacitor de alta

capacitância em paralelo com a carga, reduzindo a ondulação e tornando a saída mais
próxima de uma tensão contínua pura. Quanto maior o valor do capacitor, menor será a

7
ondulação na saída da fonte. A filtragem nivela a forma de onda na saída, resultando em
uma tensão média mais estável.

ESTABILIZAÇÃO DAS TENSÕES DE SAÍDA

Saída de 5V:
Para garantir a estabilidade da tensão de saída em 5V, foi empregado um
regulador de tensão LM7805. Este componente é capaz de fornecer uma tensão de saída
constante de 5V, independentemente das variações na tensão de entrada ou na carga
conectada. O LM7805 suporta uma tensão de entrada máxima de até 35V e fornece uma
corrente de saída de até 1A, o que atende aos requisitos do projeto.
O esquema de ligação do regulador de tensão LM7805 é bastante simples,
consistindo principalmente de conectar o pino (1) de entrada (Vin) à fonte de
alimentação, o pino (2) de terra (GND) ao terra comum do circuito e o pino (3) de saída
(Vout) à carga que receberá a tensão regulada de 5V.
Portanto, o foco principal ao utilizar este regulador é garantir uma boa
dissipação de calor, especialmente se a corrente de saída for alta, para evitar
sobreaquecimento e danos ao componente. Com a implementação do regulador de
tensão LM7805, a saída de 5V da fonte de alimentação estará estável e pronta para
alimentar dispositivos eletrônicos sensíveis que requerem essa tensão específica.:

[Esquema de ligação do regulador de tensão LM7805]

Saída simetria de 12V:

8
 Para garantir uma simetria de 12V na fonte de alimentação, foram utilizados dois
reguladores de tensão: o LM7812, responsável pela estabilização da parte positiva do
sistema, e o LM7912, responsável pela estabilização da parte negativa do sistema.
Ambos os reguladores têm a capacidade de fornecer uma tensão de saída constante de
12V, independentemente das variações na tensão de entrada ou na carga conectada.
Os reguladores LM7812 e LM7912 são componentes amplamente utilizados em
projetos de fontes de alimentação, pois oferecem uma saída regulada e proteção contra
sobrecorrente e sobretensão. Cada um desses reguladores suporta uma tensão de entrada
máxima de até 35V e fornece uma corrente de saída de até 1A, atendendo aos requisitos
do projeto.

[Esquema de ligação dos reguladores LM7812 e LM7912]

Esquema de Ligação:
LM7812 (Parte Positiva):
Vin (Entrada) -> Conectar à fonte de alimentação;
GND (Terra) -> Conectar à terra comum do circuito;
Vout (Saída) -> Conectar à carga que receberá os 12V regulados.

LM7912 (Parte Negativa):

Vin (Entrada) -> Conectar à fonte de alimentação invertida (-12V),
GND (Terra) -> Conectar à terra comum do circuito;
Vout (Saída) -> Conectar à carga que receberá os -12V regulados.

Saída Ajustável:
Para proporcionar uma saída de tensão ajustável que varia de 1,2V a 7V, foi
implementado o regulador de tensão LM317. Este regulador é capaz de fornecer uma
tensão de saída regulada com base na resistência de um resistor externo conectado ao
pino de ajuste (ADJ) e à terra comum (GND). Um potenciômetro de 5kΩ foi escolhido

9
para permitir o ajuste da tensão de saída, juntamente com um resistor de 1kΩ conectado
entre o pino de ajuste (ADJ) e a saída (OUT) do LM317, conforme mostrado no
esquema de ligação abaixo:

[Esquema de ligação do regulador de tensão LM317 para saída ajustável]

Esquema de Ligação:
 Vin (Entrada) -> Conectar à fonte de alimentação
 GND (Terra) -> Conectar à terra comum do circuito
 Vout (Saída) -> Conectar à carga que receberá a tensão ajustável
 ADJ (Ajuste) -> Conectar ao potenciômetro de 5kΩ
 Potenciômetro de 5kΩ:
 Terminal 1 -> Conectar à terra comum do circuito
 Terminal 2 -> Conectar ao pino de ajuste (ADJ) do LM317
 Terminal 3 -> Conectar à entrada de ajuste do LM317
 Resistor de 1kΩ:
 Um terminal -> Conectar ao pino de ajuste (ADJ) do LM317
 Outro terminal -> Conectar à saída (OUT) do LM317
Com esta configuração, ao girar o potenciômetro de 5kΩ, a resistência entre o
terminal 2 e o terminal 3 varia, alterando assim a tensão de ajuste no pino ADJ do
LM317. Isso resulta em uma mudança correspondente na tensão de saída do regulador,
permitindo alcançar valores entre 1,2V e 7V, conforme necessário para o projeto.

Na saída ajustável, foi necessário

calcular a variação desejada utilizando a
seguinte fórmula, que permitiu determinar os
limites da variação. Nessa equação, R2
representa o potenciômetro e R1 é o resistor

10
conectado aos pinos do regulador. Para alcançar uma saída de aproximadamente 7V,
foi necessário utilizar um potenciômetro de 5kΩ, enquanto o resistor de 1kΩ foi
escolhido com base nos cálculos apresentados na figura.

Diagrama (fluxograma ) em bloco

ENTRADA TRANSFORMAÇÃO RETIFICAÇÃO

(redução)

FILTRAGEM REGULAÇÃO SAÍDA

Neste fluxograma acontece o seguinte:

Quando uma fonte de alimentação é submetida tensão reduzida, passa nos
diodos que têm a função de retificar de modo que apartir daqui começa o processo de
conversão de alternada para contínua. A tensão que saí dos diodos retificadores chama-
se continua pulsante, por essa razão é que o próximo componente a aparecer é o
capacitor electrólito que vai retirar os traços alternados que ainda restam, o capacitor
comporta-se como filtro. Até aqui a tensão já é puramente contínua, mas pode ser que a
tensão que saí não é a que desejamos, com isso, usamos os reguladores de tensão para
reduzir a tensão de saída até ao valor pretendido que é +12,-12v, 5V e ajustável de 1,2v
á 7v.
Resumindo o princípio de Funcionamento:
1.O transformador abaixador, baixa a tensão da rede (220V) para uma tensão
12V;
2.Os díodos em ponte, retificam nos dois ciclos da ondulação da tensão e temos
uma retificação de onda completa;
3. Na saída do retificador, temos uma tensa DC pulsante; o condensador tem a
função de filtro, para minimizar a pulsação da tensão;
4.Depois do filtro a tensão esta sujeita a variações constante, dai a necessidade
de uma regularização ou estabilização; o regulador de tensão evita que a tensão tenha
constantes variações.
5.Depois da etapa de regularização, onde a fonte de alimentação foi projetada
com 4 saídas.

Depois de muita abordagem, e pesquisa o circuito que aqui foi abordado desde o
princípio é o esquema abaixo:

11
Esquema elétrico final do projeto

12
 CONCLUSÃO

Este relatório apresentou o projeto e a construção de uma fonte de alimentação

que atendeu aos objetivos propostos. O relatório explicou os componentes e os cálculos
utilizados para montar a fonte, que fornece quatro tensões de saída diferentes, incluindo
uma saída simétrica e uma saída ajustável. O relatório também mostrou o fluxograma
em bloco que ilustra o processo de transformação e regulagem da tensão de entrada. O
circuito final é o resultado da aplicação dos conceitos de eletrônica aprendidos e
desenvolvidos ao longo do projeto.

13
