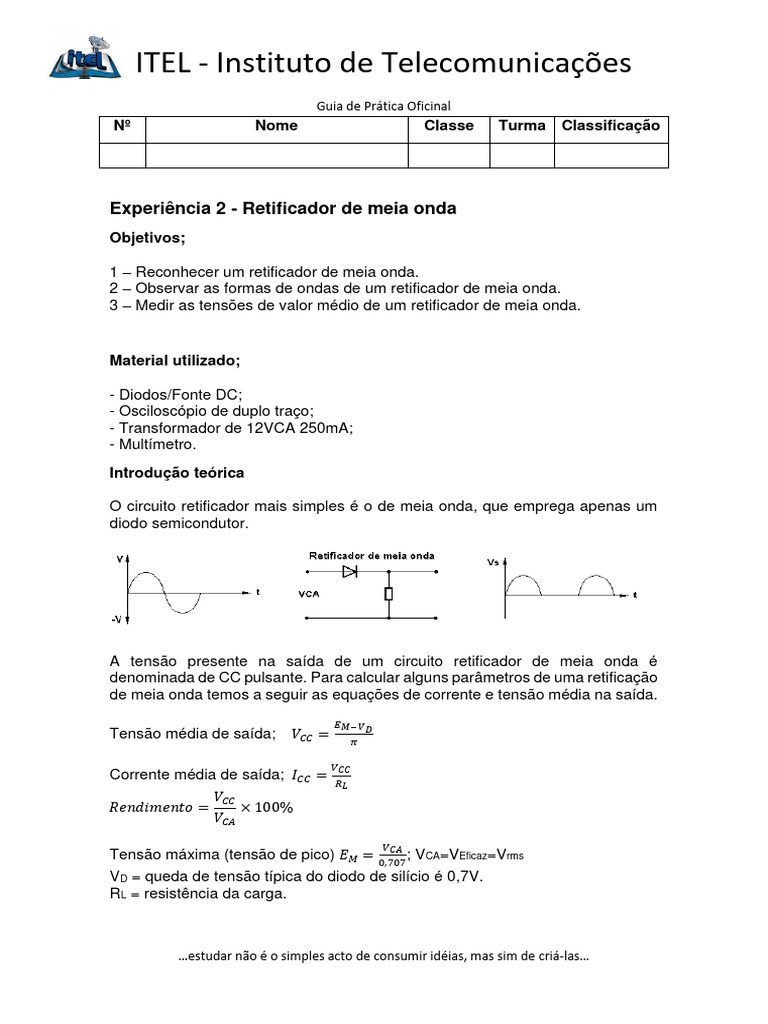

Experiência 2 - Retificador de meia onda

Objetivos;

1 – Reconhecer um retificador de meia onda.

2 – Observar as formas de ondas de um retificador de meia onda.
3 – Medir as tensões de valor médio de um retificador de meia onda.

Material utilizado;

- Diodos/Fonte DC;
- Osciloscópio de duplo traço;
- Transformador de 12VCA 250mA;
- Multímetro.
Introdução teórica

O circuito retificador mais simples é o de meia onda, que emprega apenas um

diodo semicondutor.

A tensão presente na saída de um circuito retificador de meia onda é

denominada de CC pulsante. Para calcular alguns parâmetros de uma retificação
de meia onda temos a seguir as equações de corrente e tensão média na saída.
𝐸𝑀− 𝑉𝐷
Tensão média de saída; 𝑉𝐶𝐶 = 𝜋

𝑉𝐶𝐶
Corrente média de saída; 𝐼𝐶𝐶 = 𝑅𝐿
𝑉𝐶𝐶
𝑅𝑒𝑛𝑑𝑖𝑚𝑒𝑛𝑡𝑜 = × 100%
𝑉𝐶𝐴

𝐶𝐴 𝑉
Tensão máxima (tensão de pico) 𝐸𝑀 = 0,707; VCA=VEficaz=Vrms
VD = queda de tensão típica do diodo de silício é 0,7V.
RL = resistência da carga.

…estudar não é o simples acto de consumir idéias, mas sim de criá-las…

 ITEL - Instituto de Telecomunicações
Guia de Prática Oficinal

Parte experimental

1-Montar o circutio de acordo a figura abaixo

2 – Conectar o transformador de 12VCA na entrada do circuito retificador na placa

breadboard com auxílio de condutores e montar o circuito retificador de meia
onda conforme está mostrado na figura a seguir.

3 – Medir as tensões e corrente do circuito com auxílio de um multímetro,

completando a tabela a seguir.

Confira cuidadosamente a escala e o modo DC e ou AC e as suas polaridades

para efetuar as medidas de corrente e tensão do circuito observe a figura a
seguir.

…estudar não é o simples acto de consumir idéias, mas sim de criá-las…

 ITEL - Instituto de Telecomunicações
Guia de Prática Oficinal

VCA Na VCA Na Rendimento

entrada do entrada do VCC (RL) ICC(RL) VCC(RL) ICC(RL) %
Retificador Retificador Medido Medido Calculado Calculado Calculado
Nominal Medido

..........VCA ...........VCA ...........V ...........mA ...........V ...........mA ...........%

Análise de formas de ondas do circuito retificador de meia onda

4 – Conectar a ponta de prova do canal 1 do osciloscópio ao circuito, de forma a

observar a tensão entre o ponto A (12VCA) e ponto B (CT) da fonte VCA,
conforme ilustra a figura a seguir. Pressionar o botão AutoRange.

5 – Pressionar o botão AutoSet de forma a visualizar o sinal completo na tela do

osciloscópio.

Registrar a forma de onda observada no gráfico abaixo a seguir.

…estudar não é o simples acto de consumir idéias, mas sim de criá-las…

 ITEL - Instituto de Telecomunicações
Guia de Prática Oficinal

6 – Conectar a ponta de prova do canal 1 do osciloscópio à carga indicado pelo

ponto C e o referencial de terra no Ponto D. Pressionar o botão AutoRange.
Reproduzir a forma de onda retificada a seguir.

7 – Quantos semiciclos “passam” para a carga a cada ciclo completo da corrente

alternada da entrada? Por quê?
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................

8 – Visualizar o sinal da tensão sobre o diodo D1. Conectar a ponta de prova do

canal 1 do osciloscópio no ponto A e o referencial de terra no ponto C e observe
o sinal.

Pressionar o botão AutoSet a fim de observar o sinal completo na tela do

osciloscópio.

…estudar não é o simples acto de consumir idéias, mas sim de criá-las…

 ITEL - Instituto de Telecomunicações
Guia de Prática Oficinal

9 – Registrar a forma de onda no gráfico a seguir.

10 – Transportar para o gráfico a seguir as três formas de ondas obtidas nas

medidas nos itens, 5, 6 e 9

Desenhar os sinais mantendo o mesmo período de forma a observar

simultaneamente os tipos de formas de ondas encontradas nos diversos pontos
do circuito retificador.

12 – Observar os gráficos dos sinais reproduzidos no item 12.

…estudar não é o simples acto de consumir idéias, mas sim de criá-las…

 ITEL - Instituto de Telecomunicações
Guia de Prática Oficinal

É possível afirmar que a tensão média sobre o diodo deve ter um valor
aproximadamente igual a tensão média sobre a carga? Justifique.
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................

13 – Fazer a conclusão da experimentação descrevendo as características do

retificador de meia onda
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
