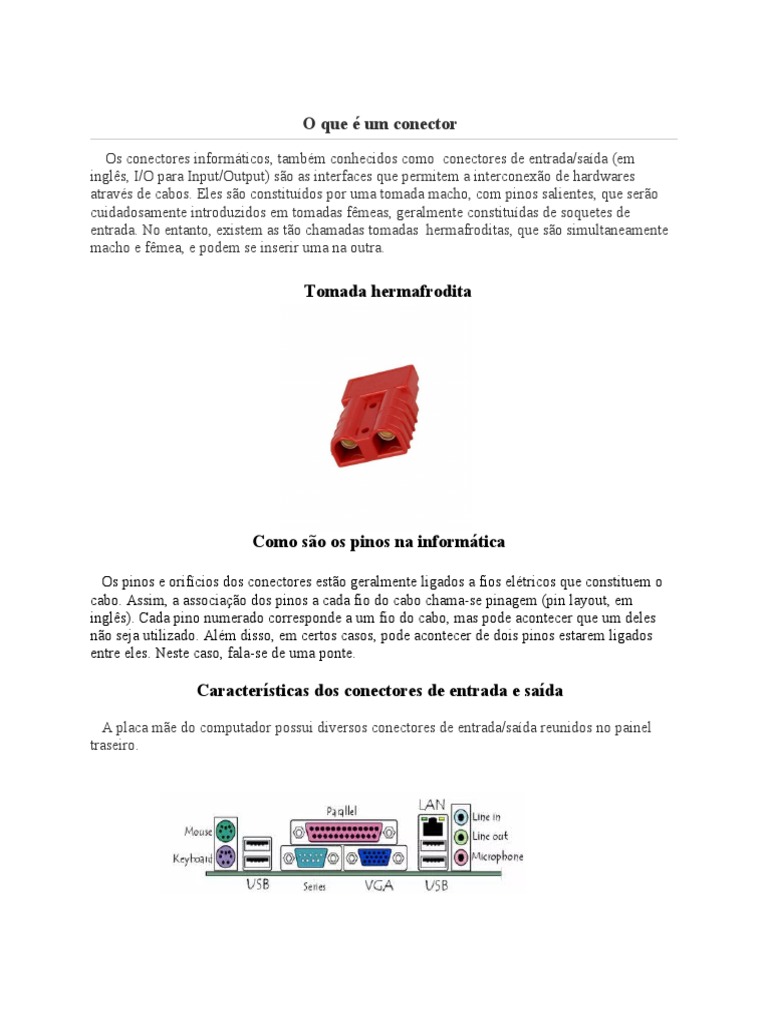

Tomada hermafrodita
Os pinos e orifícios dos conectores estão geralmente ligados a fios elétricos que constituem o
cabo. Assim, a associação dos pinos a cada fio do cabo chama-se pinagem (pin layout, em
inglês). Cada pino numerado corresponde a um fio do cabo, mas pode acontecer que um deles
não seja utilizado. Além disso, em certos casos, pode acontecer de dois pinos estarem ligados
entre eles. Neste caso, fala-se de uma ponte.
Os conectores são os aparatos que alimentam a placa-mãe. Antes com 20 pinos, o padrão atual
tem 24. É quase sempre constituído por um bloco de 20, no qual se pode adicionar um bloco de 4
pinos. Isto, para respeitar a retro-compatibilidade com as antigas placas-mãe, com conectores de
20 pinos.
Este conector, chamado ATX-P4 (ou ATX 12V), foi introduzido pela Intel para o Pentium 4.
Ele se conecta na placa-mãe e é exclusivamente reservado à alimentação do processador. Sem
ele, o arranque do PC é impossível.
Hoje, a maioria das placas-mãe passam de 4 para 8 pinos, já que a potência dos processadores
evoluiu. Nos mais recentes padrões de alimentação, isso significa um conector de 8 pinos
(chamado, às vezes, de EPS 12V), composto por dois blocos de 4 pinos, aí também para garantir
a compatibilidade com placas antigas, e o tradicional ATX P4.
É o mais tradicional , ainda muito presente nos PCs, por vezes conectado diretamente na placa-
mãe. Ele é utilizado para ligar qualquer tipo de disco rígido e unidade (leitor/gravador). Algumas
placas gráficas podem precisar deste conector também. Para aqueles que precisam, é possível
encontrar sem dificuldades conectores/adaptadores MOLEX/SATA. Em segundo plano,
podemos distinguir um ‘sobrevivente’: o conector necessário para um leitor de disquete:
Sata
Apareceu com o padrão do mesmo nome e tornou-se indispensável, já que está presente em todos
os PCs modernos. Uma fonte de alimentação deve possuir, no mínimo, quatro deles hoje em dia.
Serve, principalmente, para a alimentação dos discos rígidos e gravadores com padrão SATA:
PCI express para placa de vídeo
A potência das placas de vídeo não para de crescer e muitas delas exigem uma alimentação direta
do bloco principal (às vezes, até dois). Este é o papel do conector PCI Express. Inicialmente com
seis pinos, agora encontramos cada vez mais opções com oito pinos. Sem esses
conectores, placas de vídeo poderosasnão funcionarão:
A sua fonte de alimentação deverá ter, pelo menos, dois conectores PCI Express, sendo um
conversível 6/8 pinos, conforme a imagem:
Se a sua fonte de alimentação não tem conector de oito pinos, existem adaptadores
Também existem adaptadores Molex para PCI Express, caso você não tenha nenhum em sua
fonte de alimentação:
É de ter em conta que, o uso destes adaptadores não é recomendado e supõe que a alimentação
seja de boa qualidade e, principalmente, que tenha potência suficiente para poder alimentar
placas de vídeo modernas. Em caso de dúvida, é preferível trocar os conectores pois os riscos de
mau funcionamento e mesmo queima dos aparelhos é real.
Como você pode ver, todos estes conectores são equipados de Poka-Yoke. Nunca faça força
para encaixá-los. Espere, observe o conector e verifique se é o correto e se está bem encaixado.
Exemplo de um poka-yoke:
