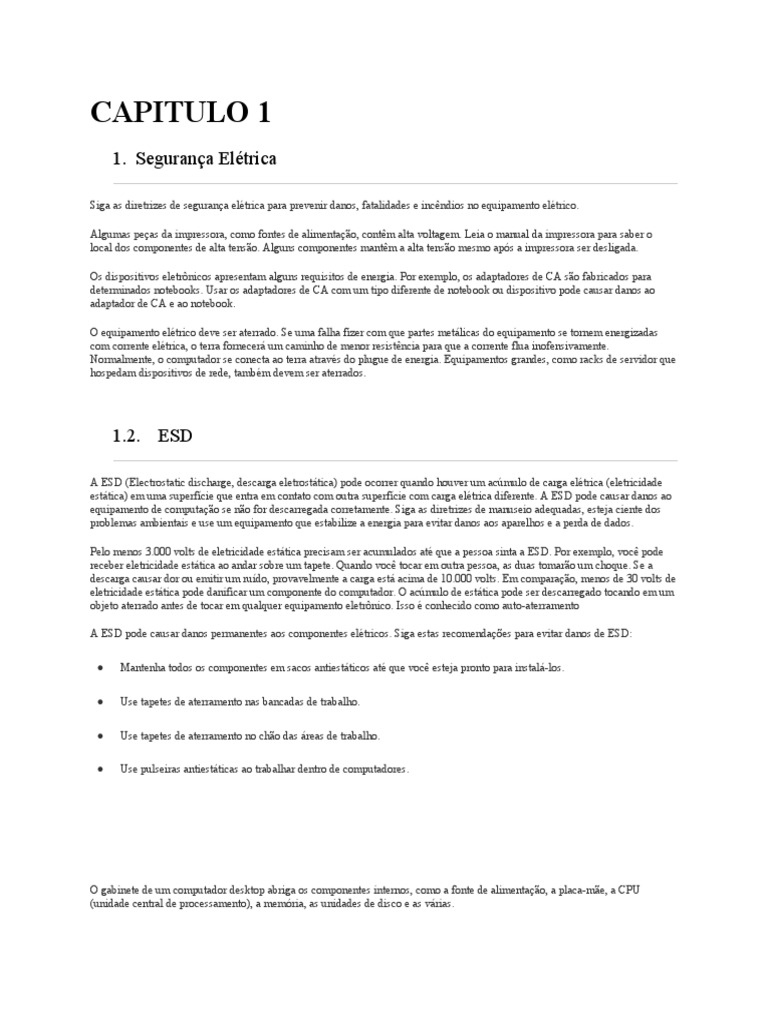

CAPITULO 1

1. Segurança Elétrica

Siga as diretrizes de segurança elétrica para prevenir danos, fatalidades e incêndios no equipamento elétrico.

Algumas peças da impressora, como fontes de alimentação, contêm alta voltagem. Leia o manual da impressora para saber o
local dos componentes de alta tensão. Alguns componentes mantêm a alta tensão mesmo após a impressora ser desligada.

Os dispositivos eletrônicos apresentam alguns requisitos de energia. Por exemplo, os adaptadores de CA são fabricados para
determinados notebooks. Usar os adaptadores de CA com um tipo diferente de notebook ou dispositivo pode causar danos ao
adaptador de CA e ao notebook.

O equipamento elétrico deve ser aterrado. Se uma falha fizer com que partes metálicas do equipamento se tornem energizadas
com corrente elétrica, o terra fornecerá um caminho de menor resistência para que a corrente flua inofensivamente.
Normalmente, o computador se conecta ao terra através do plugue de energia. Equipamentos grandes, como racks de servidor que
hospedam dispositivos de rede, também devem ser aterrados.

1.2. ESD

A ESD (Electrostatic discharge, descarga eletrostática) pode ocorrer quando houver um acúmulo de carga elétrica (eletricidade
estática) em uma superfície que entra em contato com outra superfície com carga elétrica diferente. A ESD pode causar danos ao
equipamento de computação se não for descarregada corretamente. Siga as diretrizes de manuseio adequadas, esteja ciente dos
problemas ambientais e use um equipamento que estabilize a energia para evitar danos aos aparelhos e a perda de dados.

Pelo menos 3.000 volts de eletricidade estática precisam ser acumulados até que a pessoa sinta a ESD. Por exemplo, você pode
receber eletricidade estática ao andar sobre um tapete. Quando você tocar em outra pessoa, as duas tomarão um choque. Se a
descarga causar dor ou emitir um ruído, provavelmente a carga está acima de 10.000 volts. Em comparação, menos de 30 volts de
eletricidade estática pode danificar um componente do computador. O acúmulo de estática pode ser descarregado tocando em um
objeto aterrado antes de tocar em qualquer equipamento eletrônico. Isso é conhecido como auto-aterramento

A ESD pode causar danos permanentes aos componentes elétricos. Siga estas recomendações para evitar danos de ESD:

 Mantenha todos os componentes em sacos antiestáticos até que você esteja pronto para instalá-los.

 Use tapetes de aterramento nas bancadas de trabalho.

 Use tapetes de aterramento no chão das áreas de trabalho.

 Use pulseiras antiestáticas ao trabalhar dentro de computadores.

O gabinete de um computador desktop abriga os componentes internos, como a fonte de alimentação, a placa-mãe, a CPU
(unidade central de processamento), a memória, as unidades de disco e as várias.
Os gabinetes geralmente são feitos de plástico, aço ou alumínio e fornecem a estrutura para sustentar, proteger e refrigerar os
componentes internos.

O formato do dispositivo se refere ao seu projeto e aparência física. Os computadores desktop estão disponíveis em uma
variedade de formatos, incluindo:
Fontes de Alimentação

As tomadas de parede fornecem a eletricidade em corrente alternada (CA). Entretanto, todos os

componentes de um computador exigem energia em corrente contínua (CC). Para obter energia
CC, os computadores usam uma fonte de alimentação, como mostrado aqui, para converter
energia CA em uma energia CC de baixa tensão.

As várias fontes de alimentação de computadores desktop que evoluíram ao longo do tempo são
descritas a seguir:

 Advanced Technology (AT) – Esta é a fonte de alimentação para sistemas computacionais

antigos. Hoje é considerada obsoleta.

 AT Extended (ATX) – Esta é a versão atualizada da AT, mas ainda considerada obsoleta.

 ATX12V – Esta é a fonte de alimentação mais comum no mercado hoje. Ela inclui um
segundo conector para a placa-mãe para fornecer energia dedicada à CPU. Existem várias
versões de ATX12V disponíveis.

 EPS12V – Esta foi originalmente projetada para servidores de rede, mas é comumente
usada em modelos de desktop avançados.

Conectores

Uma fonte de alimentação inclui vários conectores diferentes, como mostrado aqui. Esses
conectores são usados para alimentar vários componentes internos, como a placa-mãe e as
unidades de disco. Os conectores são "chanfrados", o que significa que são projetados para serem
inseridos apenas em uma orientação.
1. Conector de 20 ou 24 pinos.
• Conecta-se à placa-mãe
• o conector de 24 pinos tem duas fileiras de 12 pinos, cada um
• o conector de 20 pinos tem duas linhas de 10 pinos cada

2. Conector SATA
 Conecta unidades de disco
 O conector é mais largo e fino que um conector Molex

3. Conector Molex
 Conecta discos rígidos, unidades ópticas ou outros dispositivos
Tensão da fonte de alimentação

Os diferentes conectores também fornecem tensões diferentes. As tensões mais comuns fornecidas são 3,3 volts, 5 volts e 12
volts. As tensões de 3,3 volts e 5 volts são geralmente usadas por circuitos digitais, enquanto a tensão de 12 volts é usada para
acionar motores em unidades de disco e ventiladores.

As fontes de alimentação também podem ser de trilho único, trilho duplo ou vários trilhos. Um trilho é a placa de circuito
impresso (PCB) interna da fonte de alimentação à qual os cabos externos são conectados. O trilho único tem todos os
componentes conectados à mesma PCB, enquanto uma PCB de vários trilhos tem PCBs separadas para cada conector.

Um computador pode tolerar ligeiras flutuações de energia, mas uma variação significativa pode provocar falha da fonte de
alimentação.

Placas-mãe

A placa-mãe, também conhecida como placa de sistema ou placa principal, é o principal elemento do computador.
Como mostrado na figura, uma placa-mãe é uma placa de circuito impresso (PCB) que contém barramentos ou vias
elétricas que interconectam componentes eletrônicos. Esses componentes podem ser soldados diretamente à placa-
mãe ou adicionados usando soquetes, slots de expansão e portas.

Componentes da placa-mãe

Estas são algumas conexões na placa-mãe onde os componentes do computador podem ser adicionados, como
mostra a Figura 1:

 Unidade Central de Processamento (CPU) - Ela é considerada o cérebro do computador.

 Memória de Acesso Aleatório (RAM) - Este é o local de armazenamento temporário de dados e aplicativos.

 Slots de expansão - Fornecem locais para conexão de componentes adicionais.

 Chipset - Consistem em circuitos integrados na placa-mãe que controlam como o hardware do sistema
interage com a CPU e a placa-mãe. Também determinam quanta memória pode ser adicionada a uma placa-
mãe e o tipo de conectores na placa-mãe.

 Chip básico do sistema de entrada / saída (BIOS) e chip UEFI (Unified Extensible Firmware Interface) -
BIOS é usado para ajudar a inicializar o computador e gerenciar o fluxo de dados entre o disco rígido, placa de
vídeo, teclado, mouse e muito mais. Recentemente, a BIOS foi aprimorada para UEFI. O UEFI especifica uma
interface de software diferente para os serviços de inicialização e tempo de execução, mas ainda depende do
BIOS tradicional para configuração do sistema, autoteste de inicialização (POST) e instalação.
 SATA
SATA, ou Serial Advanced Technology Attachment (ATA), é uma interface de unidade
de disco usada para conectar unidades ópticas, discos rígidos e unidades de estado sólido à
placa-mãe. O SATA é compatível com a troca a quente, que é a capacidade de substituir
dispositivos sem desligar o computador.
O IDE
O IDE (Integrated Drive Electronics) é uma interface padrão mais antiga para conectar
unidades de disco à placa-mãe. O IDE usa um conector de 40 pinos. Cada interface IDE
suporta um máximo de dois dispositivos.
USB Interna
Um conector de 19 pinos é usado para conectar as portas externas do USB 3 no gabinete
do computador à placa-mãe. Os conectores USB 1,1 e USB 2 têm 9 pinos
Chipset da placa-mãe

A figura ilustra como uma placa-mãe conecta vários componentes.

A maioria dos chipsets consiste nos dois tipos a seguir:

 Northbridge – Controla o acesso de alta velocidade à RAM e à placa de vídeo. Também controla a velocidade
na qual a CPU se comunica com todos os outros componentes do computador. O recurso de vídeo é às vezes
integrado à Northbridge.

 Southbridge – Permite que a CPU se comunique com dispositivos de velocidade mais baixa, incluindo discos
rígidos, portas USB e slots de expansão.
Fatores de forma da placa-mãe

O fator de forma das placas-mãe se refere ao tamanho e ao formato da placa. Ele também descreve o layout físico
dos diferentes componentes e dispositivos na placa-mãe.

Houve muitas variações de placas-mãe desenvolvidas ao longo dos anos. Existem três formatos comuns de placa-
mãe:

 Advanced Technology eXtended (ATX) - Este é o formato de placa-mãe mais comum. O gabinete ATX
acomoda as portas de E/S integradas à placa-mãe ATX padrão. A fonte de alimentação ATX conecta-se à
placa-mãe por meio de um único conector de 20 pinos.

 Micro-ATX – Este é o menor formato projetado para ser compatível com a versão ATX. As placas Micro-ATX
muitas vezes usam os mesmos chipsets Northbridge e Southbridge e o mesmo conector de energia que as
placas ATX padrão e, portanto, podem usar muitos dos mesmos componentes. Geralmente as placas Micro-
ATX podem ser encaixadas em gabinetes ATX padrão. Entretanto, as placas-mãe Micro-ATX são muito
menores que as placas-mãe ATX e têm menos slots de expansão.

 ITX - O formato ITX ganhou popularidade devido ao seu tamanho reduzido. Há muitos tipos de placas-mãe
ITX; no entanto, o Mini-ITX é um dos mais utilizados. O formato Mini-ITX usa muito pouca energia, por isso
não são necessários ventiladores para mantê-lo refrigerado. Uma placa-mãe Mini-ITX tem apenas um slot PCI
para placas de expansão. Um computador baseado em um formato Mini-ITX pode ser usado em lugares em
que é inconveniente ter um computador grande ou barulhento.

A tabela na figura destaca essas e outras variações de fator de forma.

Observação: é importante distinguir entre os formatos. A opção de formato de placa-mãe determina como os
componentes individuais são encaixados nela, o tipo de fonte de alimentação necessário e o formato do gabinete do
computador. Alguns fabricantes também têm formatos proprietários baseados no design ATX. Isso faz com que
algumas placas-mãe, fontes de alimentação e outros componentes sejam incompatíveis com gabinetes ATX padrão.

O que é uma CPU?

A unidade central de processamento (CPU) é responsável por interpretar e executar comandos. Ele lida com
instruções de outro hardware do computador, como teclado e software. A CPU interpreta as instruções e envia as
informações para o monitor ou executa as tarefas solicitadas.

A CPU é um pequeno microchip que reside dentro de um pacote de CPU. O pacote de CPU é geralmente chamado
de CPU. Os pacotes de CPU vêm em diferentes formatos, cada estilo exigindo um soquete específico na placa-mãe.
Os fabricantes mais comuns de CPUs são a Intel e a AMD.

O soquete da CPU é a conexão entre a placa-mãe e o processador. Os soquetes de CPU e pacotes de

processadores modernos são criados com base nas seguintes arquiteturas:

 Pin Grid Array (PGA) (Figura 1) Na arquitetura PGA, os pinos estão na parte inferior do pacote do
processador e são inseridos no soquete da CPU da placa-mãe usando a força de inserção zero (ZIF). O ZIF se
refere à quantidade de força necessária para instalar uma CPU no soquete ou no slot da placa-mãe.

 Land Grid Array (LGA) (Figura 2) - Em uma arquitetura LGA, os pinos ficam no soquete em vez de no
processador.
Sistemas de Refrigeração

O fluxo de corrente entre componentes eletrônicos gera calor. Os componentes do computador têm melhor
desempenho quando se mantêm refrigerados. Se o calor não for removido, o computador pode operar de forma
mais lenta. Se muito calor se acumula, o computador pode travar ou os componentes podem ser danificados.
Portanto, é imprescindível que os computadores se mantenham refrigerados.

Os computadores são mantidos resfriados usando soluções de resfriamento ativo e passivo. As soluções ativas
exigem energia, e as soluções passivas não. As soluções passivas para refrigeração normalmente envolvem a
redução da velocidade na qual um componente está operando ou adicionando dissipadores de calor ao chips de
computador. Um ventilador do gabinete é considerado como resfriamento ativo. A figura mostra exemplos de
soluções de refrigeração passivas e ativas.

Tipos de memória

Um computador pode usar diferentes tipos de chips de memória, como mostrado na figura. No entanto, todos os
chips de memória armazenam dados na forma de bytes. Um byte é um agrupamento de informações digitais e
representa informações como letras, números e símbolos. Especificamente, um byte é um bloco de oito bits
armazenados como 0 ou 1 no chip de memória.

ROM (memória somente de leitura)

Um chip de computador essencial é o de memória de somente leitura (ROM - Read Only Memory). Os chips ROM
ficam na placa-mãe e em outras placas de circuito e contêm instruções que podem ser acessadas diretamente por
uma CPU. As instruções armazenadas na ROM incluem instruções de operação básica como inicialização do
computador e carregamento do sistema operacional.

A ROM não é volátil, o que significa que o conteúdo não é apagado quando o computador é desligado.

Memória de acesso aleatório (RAM)

A RAM (Random Access Memory), também chamada de Memória de Acesso Aleatório, é o local de armazenamento
temporário de dados e programas que estão sendo acessados pela CPU. Ao contrário da ROM, a RAM é uma
memória volátil, o que significa que seu conteúdo é apagado sempre que o computador é desligado.

Acrescentar mais RAM em um computador aumenta o desempenho do sistema. Por exemplo, mais RAM aumenta a
capacidade de memória do computador de manter e processar programas e arquivos. Com menos RAM, um
computador precisa trocar dados entre a RAM e o disco rígido, que é muito mais lento. A quantidade máxima de
RAM que pode ser instalada é limitada pela placa-mãe.

ROM
ROM é a memória não volátil, o que significa que as informações são
permanentemente armazenadas no chip. A memória não depende de uma corrente
elétrica para salvar os dados, em vez disso, os dados são gravados em células
individuais usando o código binário.

PROM
PROM: Programmable Read Only Memory. São memórias programáveis eletricamente,
a gravação sendo feita internamente, mediante o rompimento de "fusíveis", que são
queimados de forma a produzir o registro de sinais digitais. Os dados gravados na
memória PROM não podem ser apagados ou alterados.
Eprom
O que é a Memória Eprom? A Memória Eprom é a memória não-volátil da Unidade de
Comando Eletrônico (UCE) do sistema de injeção. Isso quer dizer que é capaz
de armazenar as informações, para serem recuperadas e utilizadas posteriormente,
mesmo depois de a alimentação ter sido interrompida.
Placa de adaptador

As placas, ou adaptadores, aumentam a funcionalidade do computador adicionando controladores para dispositivos

específicos ou substituindo portas que não funcionam corretamente.

Existe uma variedade de placas disponíveis que podem expandir e personalizar os recursos de um computador:

 Placa de som - Placas de som fornecem recursos de áudio.

 Placa de interface de rede (NIC) - Uma NIC conecta um computador a uma rede usando um cabo de rede.

 NIC sem fio - Uma placa NIC sem fio conecta um computador a uma rede usando radiofrequência.

 Adaptador de vídeo – Adaptadores de vídeo oferecem recursos de vídeo.

 Placa de captura - Placas de captura enviam um sinal de vídeo para um computador para que o sinal possa
ser gravado no disco rígido do computador com um software de captura de vídeo.

 Placa sintonizadora de TV - Proporcionam o recurso de assistir a sinais de televisão e gravá-los em um PC,
conectando um cabo de TV, satélite ou antena à placa sintonizadora instalada.

 Cartão de Controle USB - Fornece portas USB adicionais para conectar o computador a dispositivos
periféricos.

 placa eSATA – adiciona outras portas SATA internas e externas a um computador por um único slot PCI
Express.

A Figura 1 mostra algumas dessas placas. Deve-se observar que algumas dessas placas podem ser integradas à
placa-mãe.

Observação: os computadores mais antigos podem ter uma placa de modem; uma placa AGP (Accelerated
Graphics Port), uma placa SCSI (Small Computer System Interface) entre outras.

Os computadores têm slots de expansão na placa-mãe para instalação de placas. O tipo de conector da placa deve
ser compatível com o slot de expansão. Veja a Figura 2 para saber mais sobre slots de expansão.
Tipos de dispositivos de armazenamento

Uma série de tipos diferentes de dispositivos está disponível para armazenamento de dados em um PC, como
mostrado na figura. As unidades de dados fornecem armazenamento não volátil de dados, o que significa que,
quando a unidade perde energia, os dados são retidos e disponíveis na próxima vez que a unidade é ligada.
Algumas unidades têm mídia fixa e outras unidades têm mídia removível. Alguns oferecem a capacidade de ler e
gravar dados, enquanto outros só permitem que os dados sejam acessados, mas não gravados. Os dispositivos de
armazenamento de dados podem ser classificados de acordo com a mídia na qual os dados são armazenados;
magnético como HDD e unidades de fita, estado sólido ou óptico.

Interfaces de dispositivos de armazenamento

Os dispositivos de armazenamento interno geralmente se conectam à placa-mãe usando conexões Serial AT

Attachment (SATA). Os padrões SATA definem a maneira como os dados são transferidos, as taxas de transferência
e as características físicas dos cabos e conectores.

Há três versões principais do padrão SATA: SATA 1, SATA 2 e SATA 3, como mostrado na figura. Os cabos e
conectores são os mesmos, mas as velocidades de transferência de dados são diferentes. O SATA 1 permite uma
taxa de transferência de dados máxima de 1,5 Gb/s enquanto o SATA 2 pode chegar a 3 Gb/s. O SATA 3 é o mais
rápido com velocidade de até 6 GB/s.

Observação: Os métodos de conexão de unidade interna herdados incluem os padrões Parallel ATA conhecidos
como IDE (Integrated Drive Electronics) e EIDE (Enhanced Integrated Drive Electronics).

A SCSI (Small Computer System Interface) é outra interface entre placas-mãe e dispositivos de armazenamento de
dados. É um padrão mais antigo que usava originalmente as transferências de dados paralelas, em vez de seriais.
Foi desenvolvida uma nova versão de SCSI conhecida como Serially Attached SCSI (SAS). A SAS é uma interface
popular usada para armazenamento do servidor.

Armazenamento de mídia magnética

Um tipo de armazenamento representa os valores binários como áreas físicas magnetizadas ou não magnetizadas
de mídia magnética. Sistemas mecânicos são usados para posicionar e ler a mídia. A seguir, são apresentados tipos
comuns de unidades de armazenamento de mídia magnética:

 Unidade de Disco Rígido (HDD) - HDDs são os dispositivos de disco magnético tradicionais que tem sido
usados por anos. Sua capacidade de armazenamento varia de gigabytes (GBs) a terabytes (TBs). Sua
velocidade é medida em rotações por minuto (RPM). Isso indica a rapidez com que o eixo gira os pratos que
retêm os dados. Quanto maior a velocidade do eixo, mais rápido um disco rígido pode localizar os dados nos
pratos. Isso pode corresponder a velocidades de transferência mais rápidas. As velocidades comuns do eixo
do disco rígido incluem 5400, 7200, 10.000 e 15.000 RPM. Os HDDs são fornecidos nos fatores de forma 1,8,
2,5 e 3,5 polegadas, como mostrado na Figura 1. O fator de forma de 3,5 polegadas é o padrão para
computadores pessoais. os HDDs de 2,5 polegadas normalmente são usados em dispositivos móveis. HDDs
de 1,8 polegadas foram usados em players de mídia portáteis e em outros aplicativos móveis, mas raramente
são usados em novos dispositivos.

 Unidade de Fita - Fitas magnéticas são usadas com mais frequência para arquivamento de dados. Ao mesmo
tempo eles eram úteis para fazer backup de PCs, no entanto que HDDs se tornaram mais baratos, agora as
unidades de HDD externas são usadas com frequência para esse propósito. No entanto, os backups em fita
ainda são usados em redes corporativas. As unidades de fita usam um cabeçote de leitura/gravação
magnético e um cartucho de fita removível, como mostrado na Figura 2. Embora a recuperação de dados
usando uma unidade de fita possa ser rápida, a localização de dados específicos é lenta porque a fita deve ser
enrolada até que os dados sejam encontrados. As capacidades comuns de armazenamento em fita variam
entre alguns GBs e muitos TBs.
Observação: computadores mais antigos ainda incorporam dispositivos de armazenamento antigos incluindo
unidades de disquetes.

Armazenamento de semicondutores

As unidades de estado sólido (SSD) armazenam dados como encargos elétricos na memória flash semicondutor.
Isso torna os SSDs muito mais rápidos que os HDDs magnéticos. A capacidade de armazenamento de SSD varia de
cerca de 120 GBs a muitos TBs. Os SSDs não têm partes móveis, não fazem barulho, são mais eficientes em
termos de energia e produzem menos calor que os HDDs. Como o SSDs não tem peças móveis para falhar, eles
são considerados mais confiáveis que os HDDs.

Os SSDs vêm em três fatores de forma:

 Formato da unidade de disco – são semelhantes a um HDD em que a memória semicondutor está em um
pacote fechado que pode ser montado em gabinetes de computador, como um HDD. Eles podem ser 2,5, 3,5
e 1,8 polegadas, embora sejam raros.

 Cartões de expansão – isso se conecta diretamente à placa-mãe e monta no gabinete do computador, como
outras placas de expansão.

 mSata ou M. 2 módulos – esses pacotes podem usar um soquete especial. M. 2 é um padrão para placas de
expansão de computador. É uma família de padrões que especificam aspectos físicos de placas de expansão,
como conectores e dimensão.

Esses fatores de forma são mostrados na Figura 1. A Figura 2 mostra os fatores de forma 2,5 polegada e M. 2 em
comparação a um HDD magnético de 3,5 polegadas.

A especificação NVMe (Non-Volatile Memory Express) foi desenvolvida especificamente para permitir que os
computadores aproveitem melhor os recursos dos SSDs, fornecendo uma interface padrão entre os SSDs, o
barramento PCIe e os sistemas operacionais. O NVMe permite que unidades SSD compatíveis se conectem ao
barramento PCIe sem exigir drivers especiais, praticamente da mesma forma que as unidades flash USB podem ser
usadas em vários computadores sem exigir a instalação em cada um.

Finalmente, os discos híbridos de estado sólido (SSHDs) são um compromisso entre um HDD magnético e um SSD.
Eles são mais rápidos que um HDD, mas menos caras que um SSD. Eles combinam um HDD magnético com o
serviço de memória flash integrado como um cache não volátil. A unidade SSHD armazena em cache
automaticamente os dados que são acessados com frequência, o que pode acelerar certas operações, como a
inicialização do sistema operacional.

Tipos de dispositivos de armazenamento óptico

As unidades ópticas são um tipo de dispositivo de armazenamento de mídia removível que usa lasers para ler e
gravar dados em mídias ópticas. Eles foram desenvolvidos para superar as limitações de capacidade de
armazenamento de mídia magnética removível, como disquetes e cartuchos de armazenamento magnético. A Figura
1 mostra uma unidade óptica interna. Há três tipos de unidades ópticas:

 Disco Compacto (CD) - áudio e dados

 Disco Digital Versátil (DVD) - vídeo e dados digitais

 Blu-ray Disc (BD) - Dados e vídeo digital em HD

As mídias CD, DVD e BD podem ser pré-gravadas (somente leitura), graváveis (gravação uma vez) ou regraváveis
(leitura e gravação várias vezes). A mídia de DVD e BD também pode ser de camada única (SL) ou de camada
dupla (DL). A mídia de camada dupla dobra aproximadamente a capacidade de um único disco.

A Figura 2 descreve os vários tipos de mídia ótica e suas capacidades de armazenamento aproximadas.
