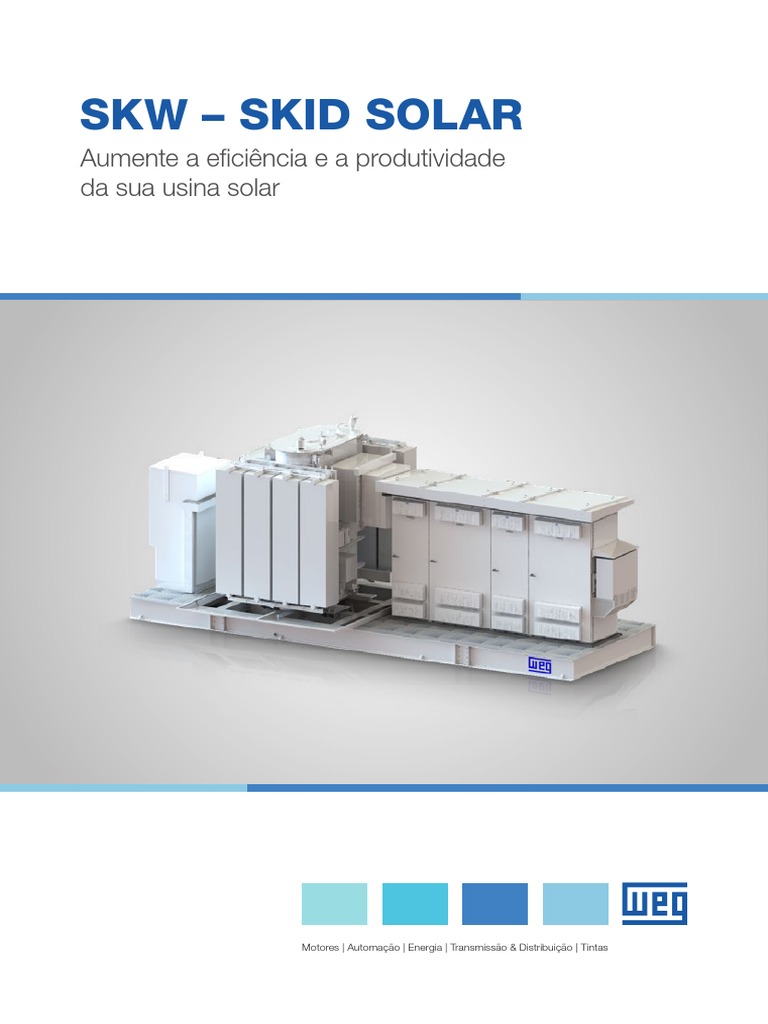

SKW – SKID SOLAR

Aumente a eficiência e a produtividade

da sua usina solar

Motores | Automação | Energia | Transmissão & Distribuição | Tintas

 www.weg.net

AUMENTE A EFICIÊNCIA E A
PRODUTIVIDADE DA SUA USINA SOLAR
Para atender às demandas do mercado e se adaptar ao movimento mundial em busca de fontes
renováveis de energia, a WEG apresenta uma linha completa de equipamentos para plantas de
geração de energia fotovoltaica. Uma solução completa para investidores que querem estar à frente e
contribuir para um mundo mais sustentável.

O Skid Solar WEG apresenta uma solução integrada de equipamentos desenvolvidos e fabricados com
tecnologia de ponta, atendendo as mais extremas condições ambientais e exigentes normativas do
setor fotovoltaico, promovendo confiabilidade.

Como desenvolvedora do projeto e fabricante deste produto no Brasil, a WEG apresenta condições
engenheiradas para fazer ajustes técnicos no projeto se houver necessidade de atendimento de
alguma condição técnica particular do cliente final.

2 SKID Solar WEG

 www.weg.net

Características

Assistência técnica Design modular Manutenção Produção nacional Resistente às

em todo o território inteligente reduzida intempéries
nacional climáticas

SKID Solar WEG 3

 www.weg.net

SKW – Geração Distribuída

Cubículo de conexão
abrigado ou ao tempo

Transformador

QGBT

Instalação em base de alvenaria

Modelo SKW1000 SKW2500 SKW5000

Potência CA 1.000 kW 2.500 kW 5.000 kW
Tensão BT 800 V
Tensão BT 13,8 kV
Quadro de proteção (BT)
Quantidade de QGBT 1 1 2
Quantidade de entradas 05 x 200 kW 12 x 200 kW + 01 x 100 kW 13 x 200 kW + 12 x 200 kW
Tensão nominal de entrada 800 V
Proteção geral Disjuntor de 1.600 A Disjuntor de 2.000 A Disjuntor de 2.000 A
Proteção SPD Class I+II
Tipo de instalação Ao tempo
Frequência 60 Hz
Transformador
Modelo Transformador selado a óleo
Tensão primária 13,8 kV
Tensão secundário 01 0,8 kV
Tensão secundário 02 N.A. N.A. 0,8 kV
Bacia de retenção do óleo Não incluso
Material enrolamento Alumínio
Tapping ±2 x 2,5%
Tipo de instalação Ao tempo
Grupo de ligação Dyn1d0
Fator K k=1
Cubículo de medição e conexão com a concessionária
Isolamento Isolado a Ar
Dispositivo de manobra/proteção Disjuntor a vácuo
Grau de proteção IP-3X / IP-4X
Classe de tensão 17,5 kV
Tensão de serviço 13,8 kV
Frequência 60 Hz
Corrente nominal barramento principal 630 A
Corrente nominal barramento derivação 630 A
Tipo de instalação Abrigado / Ao tempo
Proteção de sobre corrente Siemens, linha 7SR

4 SKID Solar WEG

 www.weg.net

Diagrama Unifilar
SKW1000 e SKW2500
Cubículo de conexão
QGBT Proteção e seccionamento Medição
Transformador

Nota: os componentes de medição referem-se ao escopo do cliente definido em conjunto com a concessionária.

SKW5000
QGBT
Cubículo de conexão
Transformador Proteção e seccionamento Medição
M

Nota: os componentes de medição referem-se ao escopo do cliente definido em conjunto com a concessionária.

Aplicações

SKID Solar WEG 5

 www.weg.net

SKW – Geração Centralizada

SKW

Cubículo MT

Transformador

QGBT

Base metálica

SKW7000
Potência CA Até 7.740 kVA @ 30 ºC / 7,632 kVA @ 35 °C / 7.344 kVA @ 40 °C
Tensão nominal de entrada Conforme inversor
Quadro de proteção (BT)
Quantidade de entradas Até 36 entradas ( 36 x 200 A)
Proteção geral 02 x disjuntor de 3.200 A
Proteção SPD Class I+II
Frequência 50 Hz / 45 – 55 Hz, 60 Hz / 55 – 65 Hz
Transformador
Modelo Transformador selado a óleo
Tensão primária 13,8 kV até 34,5 kV
Tensões secundárias Conforme inversor
Bacia de retenção do óleo Chapa de aço carbono com tratamento superficial anticorrosão
Material enrolamento Alumínio
Tapping ±2 x 2,5%
Tipo de Instalação Ao tempo
Grupo de ligação Dyn11yn11
Fator K k=1
Cubículo MT
Isolamento Gás SF6
Dispositivo de manobra/proteção Contator CA e disjuntor CA
Grau de proteção IP54
Dados construtivos
Dimensões orientativas (L x A x C) 3.200 x 3.800 x 9.000 mm
Massa – orientativo 23.575 kg
Grau de proteção IP54
Tipo de instalação Ao tempo
Redes de comunicação Modbus-RTU (RS485, USB), Modbus-TCP (Ethernet)
Tipo de pintura Para ambientes C4
Cor Branco Munsell N9,5
UPS Sim (opcional)
EN 61000 (partes 4-2, 4-3, 4-4, 4-5, 4-6), CISPR 11, EN 55011, EN 50178, IEC 62116, NBR IEC 62116, IEC 62109-1, IEC 62109-2,
Normas
NBR 16149 e NBR 16150

Produto Cadastrado

Maior conteúdo local para seu projeto, buscando máxima

disponibilidade de recursos financeiros.

6 SKID Solar WEG

 www.weg.net

Diagrama Unifilar
SKW7000

Cubículo MT

QGBT

Transformador

Vai para o
próximo SKID
Conexão SE
