NTC 856 187

ESTRUTURA

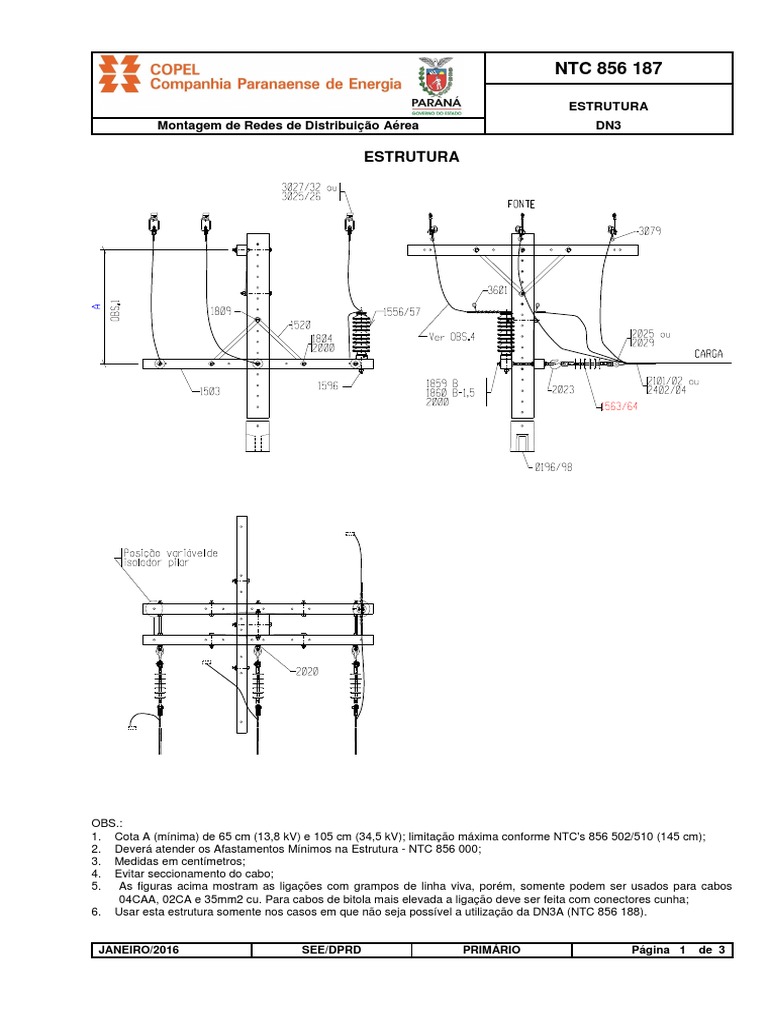

Montagem de Redes de Distribuição Aérea DN3

ESTRUTURA

OBS.:
1. Cota A (mínima) de 65 cm (13,8 kV) e 105 cm (34,5 kV); limitação máxima conforme NTC's 856 502/510 (145 cm);
2. Deverá atender os Afastamentos Mínimos na Estrutura - NTC 856 000;
3. Medidas em centímetros;
4. Evitar seccionamento do cabo;
5. As figuras acima mostram as ligações com grampos de linha viva, porém, somente podem ser usados para cabos
04CAA, 02CA e 35mm2 cu. Para cabos de bitola mais elevada a ligação deve ser feita com conectores cunha;
6. Usar esta estrutura somente nos casos em que não seja possível a utilização da DN3A (NTC 856 188).

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 1 de 3

 NTC 856 187

ESTRUTURA
Montagem de Redes de Distribuição Aérea DN3

E S T R U T U R A P AR A T E N S ÃO 1 3 , 8 k V
AMBIENTES AMBIENTES AGRESSIVOS
NTC CÓDIGO NÃO
81 COPEL DESCRIÇÃO
AGRESSIVOS
1503 811503-6 Cruzeta de Concreto 250 daN 2 2
1520 811520-6 Mão Francesa Plana - 619mm 4 4
1556 012984-4 Isolador pilar NBI 110kV – Porcelana - 1 1
1556 811556-7 Isolador pilar NBI 110kV – Polimérico 1 - - -
1563 811563-0 Isolador de Ancoragem 15 kV bastão polimérico 3 - - -
1563 014122-4 Isolador de Ancoragem 15 kV bastão porcelana - 3 - -
1564 811564-8 Isolador de Ancoragem 35 kV bastão polimérico - - 3 -
1564 014123-2 Isolador de Ancoragem 35 kV bastão porcelana - - - 3
1596 811596-6 Pino auto-travante para isolador pilar 140mm 1 1
1804 811804-3 Parafuso de Cabeça Quadrada - 125mm 4 4
2000 812000-5 Arruela Quadrada 14 14
2020 812020-0 Porca-olhal 3 3
2023 300852-5 Gancho-Olhal 3 3
ISOLADOR DE ANCORAGEM TIPO BASTÃO POLIMÉRICO U13506 - U13509 -
ISOLADOR DE ANCORAGEM TIPO BASTÃO PORCELANA - U13507 - U13510

E S T R U T U R A P AR A T E N S ÃO 3 4 , 5 k V
AMBIENTES AMBIENTES AGRESSIVOS
NTC CÓDIGO
NÃO
81 COPEL DESCRIÇÃO
AGRESSIVOS
1503 811503-6 Cruzeta de Concreto 250 daN 2 2
1520 811520-6 Mão Francesa Plana - 619mm 4 4
1557 012983-6 Isolador pilar NBI 170kV – Porcelana - 1 1
1557 811557-5 Isolador pilar NBI 170kV – Polimérico 1 - -
1564 811564-8 Isolador de Ancoragem 35 kV bastão polimérico 3 - -
1564 014123-2 Isolador de Ancoragem 35 kV bastão porcelana - 3 3
1596 811596-6 Pino auto-travante para isolador pilar 140mm 1 1
1804 811804-3 Parafuso de Cabeça Quadrada - 125mm 4 4
2000 812000-5 Arruela Quadrada 14 14
2020 812020-0 Porca-olhal 3 3
2023 300852-5 Gancho-Olhal 3 3
ISOLADOR DE ANCORAGEM TIPO BASTÃO POLIMÉRICO U15506 - -
ISOLADOR DE ANCORAGEM TIPO BASTÃO PORCELANA - U15507 U15507

F I X AÇ ÃO - P O S I Ç ÃO T O P O
COMPRIMENTO (m) 12,0 12,0
NTC CÓDIGO N T C DO POSTE 810193/96 810198
81 COPEL TIPO B B-1,5
D E S C R I Ç ÃO Q U AN T I D AD E
1809 811809-4 Parafuso Cabeça Quadrada - 250mm 1 -
1811 811811-6 Parafuso Cabeça Quadrada - 300mm - 1
1860 811860-4 Parafuso Rosca Dupla - 450mm 3 -
1861 811861-2 Parafuso Rosca Dupla - 500mm - 3
MÓDULOS U2577 U2578

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 2 de 3

 NTC 856 187

ESTRUTURA
Montagem de Redes de Distribuição Aérea DN3

AM AR R AÇ ÃO
NTC CÓDIGO R E D E D E AL REDE DE CU
81 COPEL D E S C R I Ç ÃO 4CA/ 2CA / 2/0CA 4/0CA 336 35 70 120
2 2 2
CAA CAA / CAA / CAA MCM mm mm mm
2101 300501-1 Alça - 4 AWG – CA/CAA 3
2102 300502-0 Alça - 2 AWG – CA/CAA 3
2104 300504-6 Alça 20 AWG – CA/CAA 3
2105 300506-2 Alça 40 AWG – CA/CAA 3
2108 812108-7 Alça 336MCM – CA/CAA 3
2403 812403-5 Alça de Cobre, 35 mm2 3
2404 734918-1 Alça de Cobre, 70mm2 3
2407 734919-0 Alça de Cobre, 120mm2 3
2025 300835-5 Sapatilha 3 3
2029 812029-3 Manilha-Sapatilha 3 3 3 3 3 3
3601 301078-3 Fio de alumínio nu 4 AWG p/ 1,5m 1,5m 1,5m 1,5m 1,5m
amarração
3610 301080-5 Fio de cobre nu 10mm² p/ amarração 1,5m 1,5m 1,5m
MÓDULOS U3193 U3194 U3195 U3196 U3197 U3308 U3309 U3310

L I G AÇ ÃO – AM B I E N T E S N ÃO AG R E S S I V O S
NTC CÓDIGO Q U AN T I D AD E P AR A R E D E Al
81 COPEL D E S C R I Ç ÃO 2 4 2/0 2/0 4/0 4/0 336
CA CAA CA CAA CA CAA MCM

3027 813027-2 Estribo com conector cunha para cabo de Al nu 2 CA 3

3029 813029-9 Estribo com conector cunha para cabo de Al nu 4 CAA 3
3079 813079-5 Conector derivação para linha viva 3 3
3134 738196-4 Conector cunha 20CA x 20CA 3
3137 738199-9 Conector cunha 20CAA x 20CAA 3
3146 013182-6 Conector cunha 40CA x 40CA 3
3151 013543-7 Conector cunha 40CAA x 40CAA 3
3150 013078-8 Conector cunha 336MCM x 336MCM 3
MÓDULOS U4365 U4366 U4215 U4207 U4219 U4208 U4223

L I G AÇ ÃO – AM B I E N T E S AG R E S S I V O S
NTC CÓDIGO Q U AN T I D AD E P AR A R E D E D E C O B R E
81 COPEL D E S C R I Ç ÃO 35 mm2 70mm2 120mm2

3025 813025-6 Adaptador estribo de parafuso p/ condutores de Cu 16-50 mm2 3

3079 813079-5 Conector derivação para linha viva 3
3174 813174-0 Conector cunha cobre 70mm2 x 70mm2 3
3178 813178-3 Conector cunha cobre 120mm2 x 120mm2 3
MÓDULOS U4284 U4402 U4403

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 3 de 3
