NTC 856 188

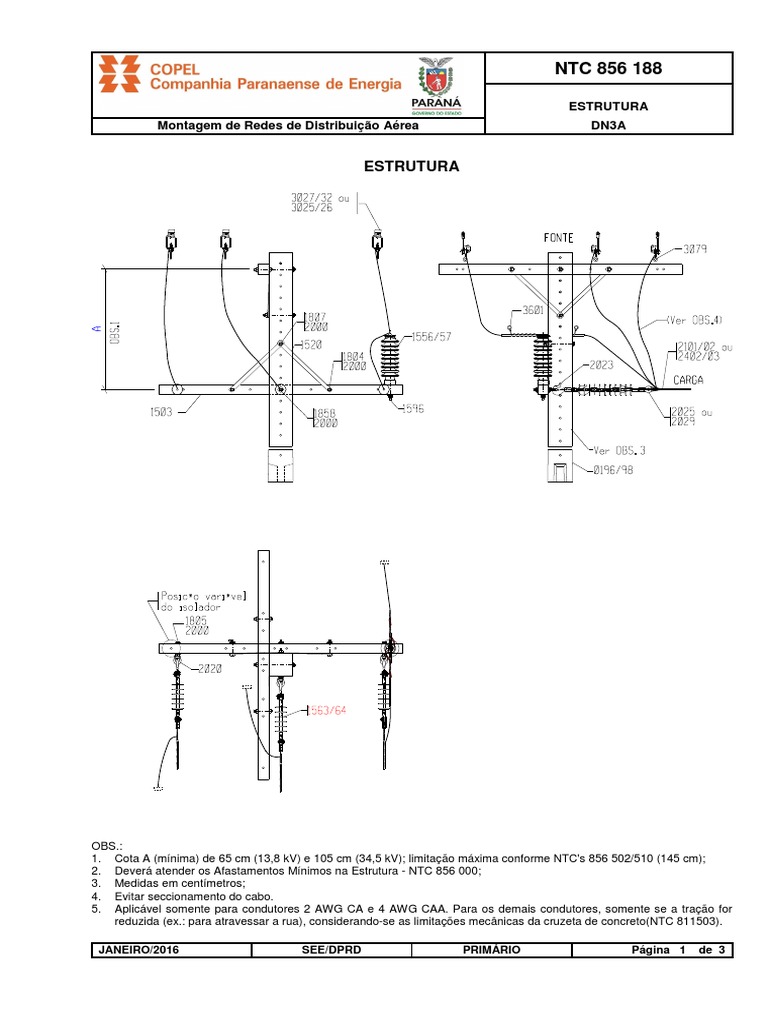

ESTRUTURA
Montagem de Redes de Distribuição Aérea DN3A

ESTRUTURA

OBS.:
1. Cota A (mínima) de 65 cm (13,8 kV) e 105 cm (34,5 kV); limitação máxima conforme NTC's 856 502/510 (145 cm);
2. Deverá atender os Afastamentos Mínimos na Estrutura - NTC 856 000;
3. Medidas em centímetros;
4. Evitar seccionamento do cabo.
5. Aplicável somente para condutores 2 AWG CA e 4 AWG CAA. Para os demais condutores, somente se a tração for
reduzida (ex.: para atravessar a rua), considerando-se as limitações mecânicas da cruzeta de concreto(NTC 811503).

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 1 de 3

 NTC 856 188

ESTRUTURA
Montagem de Redes de Distribuição Aérea DN3A

ESTRUTUR A
QUANTIDADE PARA TENSÃO
NTC CÓDIGO 13,8 kV 34,5 kV
81 COPEL DESCRIÇÃO
AMBIENTES NÃO AMBIENTES NÃO
AGRESSIVOS AGRESSIVOS
1503 811503-6 Cruzeta de Concreto 250 daN 1 1
1520 811520-6 Mão Francesa Plana - 619mm 2 2
1556 012984-4 Isolador pilar NBI 110kV - Porcelana - 1 - -
1556 811556-7 Isolador pilar NBI 110kV – Polimérico 1 - - -
1557 012983-6 Isolador pilar NBI 170kV - Porcelana - - - 1
1557 811557-5 Isolador pilar NBI 170kV - Polimérico - - 1 -
1563 811563-0 Isolador de Ancoragem 15 kV bastão polimérico 3 - - -
1563 014122-4 Isolador de Ancoragem 15 kV bastão porcelana - 3 - -
1564 811564-8 Isolador de Ancoragem 35 kV bastão polimérico - - 3 -
1564 014123-2 Isolador de Ancoragem 35 kV bastão porcelana - - - 3
1596 811596-6 Pino Auto-travante para isolador pilar 140mm 1 1
1804 811804-3 Parafuso de Cabeça Quadrada - 125mm 2 2
1855 811855-8 Parafuso rosca dupla – 200mm 2 2
2000 812000-5 Arruela Quadrada 7 7
2020 812020-0 Porca-olhal 3 3
2023 300852-5 Gancho-Olhal 3 3
ISOLADOR DE ANCORAGEM TIPO BASTÃO POLIMÉRICO U13496 - U15496 -
ISOLADOR DE ANCORAGEM TIPO BASTÃO PORCELANA - U13497 - U15497

F I X AÇ ÃO - P O S I Ç ÃO T O P O
COMPRIMENTO (m) 12,0 12,0
NTC CÓDIGO N T C DO POSTE 810193/96 810198
81 COPEL TIPO B B-1,5
D E S C R I Ç ÃO Q U AN T I D AD E
1809 811809-4 Parafuso Cabeça Quadrada - 250mm 1 -
1811 811811-6 Parafuso Cabeça Quadrada - 300mm - 1
1859 811859-0 Parafuso Rosca Dupla - 400mm 1 1
2000 812000-5 Arruela quadrada 2 2
MÓDULOS U2579 U2580

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 2 de 3

 NTC 856 188

ESTRUTURA
Montagem de Redes de Distribuição Aérea DN3A

AM AR R AÇ ÃO
NTC CÓDIGO R E D E D E AL
D E S C R I Ç ÃO
81 COPEL 4 C A/ C A A 2 C A/ C A A
2101 300501-1 Alça CA e CAA - 4 AWG 3
2102 300502-0 Alça CA e CAA - 2 AWG 3
2025 300835-5 Sapatilha 3 3
3601 301078-3 Fio de alumínio nu 4 AWG p/ amarração 1,5m 1,5m
MÓDULOS U3193 U3194

L I G AÇ ÃO – AM B I E N T E S N ÃO AG R E S S I V O S
NTC CÓDIGO Q U AN T I D AD E P AR A R E D E Al
D E S C R I Ç ÃO
81 COPEL 2CA 4CAA
3027 813027-2 Estribo com conector cunha para cabo de Al nu 2 CA 3
3029 813029-9 Estribo com conector cunha para cabo de Al nu 4 CAA 3
3079 813079-5 Conector derivação para linha viva 3 3
MÓDULOS U4365 U4366

JANEIRO/2016 SEE/DPRD PRIMÁRIO Página 3 de 3
