Hercules 6.0

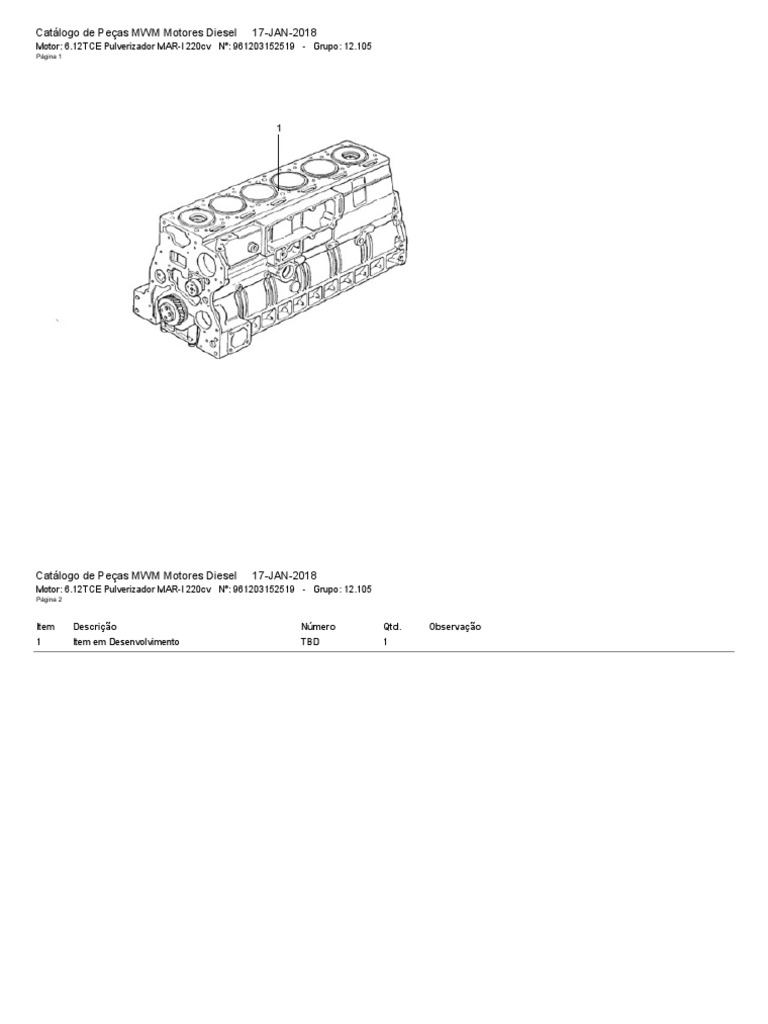

Catálogo de Peças MWM Motores Diesel 17-JAN-2018
Motor: 6.12TCE Pulverizador MAR-I 220cv Nº: 961203152519 - Grupo: 12.105

Página 1
1
Página 2
Item Descrição Número Qtd. Observação

1 Item em Desenvolvimento TBD 1
Página 3
10
7 9
4
3 6
2
3 3
1 3
5 12
17
5
3 13 11
5 12
14
16 15
Página 4

2 Bucha da árvore do comando de válvulas 961004320034E 1
3 Selo metálico 922903270044E 8
4 Bucha expansora 602201500824E 1
6 Anel de Vedação (O-Ring) 7005018C1E 12
7 Anel, vedação camisa 7002746C1E 6
8 Camisa, Bloco de Cilindros 7004892C1E 6
9 Bujão 3/8" 922903520054E 1
10 Pino guia 940703100064E 12
12 Pino cilíndrico 602201101020E 2
13 Ejetor de óleo lubrificante 961204650025E 6
14 Parafuso oco m8 x 15 940703500024E 6
15 Parafuso m14 x 132 961203500014E 14
17 Bujão m10 x 1 602062101010E 1
Página 5
1 3
2
4 5
10 12
11 13
14
7
6
8 9
15
17
16
18
Página 6

1 Junta da carcaça da caixa de distribuição 961288530194E 1
3 Tubo de ligação do termostato 941009420124E 1
4 Caixa de distribuição 7001627C1 1
5 Parafuso m8 x 50 902002420850E 3
6 Bujão m10 x 1 602062101010E 1
7 Tubo 961209010075E 1
8 Parafuso oco m8 604043400005E 3
9 Arruela de vedação 904921100814E 6
10 Junta da tampa da caixa de distribuição 961288530184E 1
11 Tampa 961207800024E 1
12 Junta da tampa de inspeção 961008530124E 1
13 Tampa de inspeção 961007860034E 1
14 Parafuso m8 x 55 902002420855E 10
15 Parafuso m8 x 16 941003500034E 13
16 Retentor 7001171C1E 1
17 Parafuso m8 x 20 902002420820E 9
18 Prisioneiro m10 602011081025E 3
Página 7
3 4
2
1
Página 8

1 Parafuso m10 x 70 902002421070E 3
2 Disco do mancal intermediário 961003400014E 1
3 Anel de encosto (3,54 mm) 961004330104E 1 Opcional
3 Anel de encosto (3,48 mm) 961004330094E 1 Opcional
3 Anel de encosto (3,43 mm) 961004330084E 1
4 Engrenagem intermediária 961203710025E 1
5 Bucha da engrenagem intermediária 961004320014E 1
6 Mancal intermediário 961004210014E 1
Página 9
4
Página 10

1 Carcaça do volante 961207010214E 1
2 Parafuso m12 x 30 902002421230E 10
3 Retentor 7002872C2E 1
4 Tampa de proteção 906702400101E 2
5 Junta Líquida 901537000526E 1
Motor: 6.12TCE Pulverizador MAR-I 220cv Nº: 961203152519 - Grupo: 12.118/1
Página 11
9
10
3
6
4
7
5
8
Página 12

1 Junta do Carter 7004252C1E 1
2 Parafuso m8 x 25 7001323C1E 34
3 Carter, Cj. 7000448C93 1
5 Bujão, dreno cárter óleo 7002434C1E 1
6 Anel de vedação (o-ring) 604931060353E 1
7 Parafuso m8 x 20 902002420820E 2
8 Tubo de sucção 7004163C1E 1
10 Bujão 7002683C1E 1
Página 13
2
4
3
5
9
8
6
7
6
10
11
14
12
13
Página 14

1 Tampa 922903520014E 1
3 Bocal de Abastecimento de Óleo 961207430065 1
4 Haste de Nível 961203290026 1
5 Tubo da Haste de Nível 961209420125 1
6 Parafuso m6 x 20 7002019C1E 4
7 Parafuso m8 x 16 7002026C1E 1
8 Espaçador 961004120124 1
9 Prisioneiro m10 940703510034E 1
10 Abraçadeira 904015300440E 2
11 Mangueira de enchimento de óleo 961008610144E 1
12 Tubo 961009420014 1
13 Adaptador 961204130025 1
Página 15
3
Página 16

1 Volante 961201450245 1
2 Parafuso cilíndrico m16 x 35 602007001635E 8
3 Cremalheira 961203750044E 1
Página 17
1
2
3
Página 18

1 Cj Árvore de manivelas 7007083C91 1
2 Engrenagem da árvore de manivelas 961203710014E 1
4 Arruela de encosto - 0,25mm 961283400164 1
4 Arruela de encosto std 961283400154 1
5 Bronzina do mancal central 1,00 961284300387 1
5 Bronzina do mancal central std 961284300187 1
Página 19
8
7
6
5
4
3
1
Página 20

1 Parafuso cilindrico 7001443C1E 4
2 Polia 961203810044E 1
3 Amortecedor 961207030014E 1
4 Anel 961204120114E 1
5 Parafuso 602002720825E 9
6 Arruela de proteção 961209730024E 1
7 Bucha da árvore de manivelas 7002849C1E 1
8 Anel de vedação 7002851C1E 1
Página 21
3 4 5 6 7 8 9
1
Página 22

1 Árvore Comando de Válvulas, Cj 7002759C92 1
3 Trava, árvore comando válvula 7003026C1E 1
4 Parafuso M8 x 20 602002600820E 2
5 Roda de pulso 961203780014E 1
7 Engrenagem da árvore do comando de válvulas 961203710044E 1
8 Parafuso m6 x 12 602002600612E 4
9 Parafuso m8 x 20 602002720820E 4
Página 23
2
Página 24

1 Haste do balancim 7000861C1E 8
2 Tucho - STD 7001604C1E 8
Página 25
7 8
4 3 2
Página 26

1 Suporte 961006100027E 6
2 Suporte 961006100024E 6
3 Arruela 931333400034E 12
4 Anel trava 603050100016E 12
5 Parafuso m10 x 45 902002421045E 12
6 Porca m8 602100540080E 12
7 Parafuso m8 961003580014E 12
8 Balancim - admissão e escape 961006450016E 12
Página 27
1
Página 28

1 Pistão 7001771C1E 6
2 Anéis de pistão, jg. 961280190117 6
3 Biela, cj. 7005965C91 6
4 Bucha da biela 961204320014E 6
5 Bronzina de biela - 1,00mm 961084300497E 6
5 Bronzina de biela - std 961204300127E 6
7 Parafuso m12 x 58 961003530014E 12
Página 29
11
9 12
10 1
8
13
14
15
22
2 16
21
17
7 20
3
6 18
4 19
5
Página 30

1 Cabeçote, cj 961201800095E 6
2 Junta, cabeçote cilindros 1.4mm 7002797C1E 6
3 Sede de válvula - escape 961203450073E 6
4 Válvula de Escape 7006679C1 6
5 Válvula - admissão 7006678C1E 6
6 Sede de Válvula - Admissão 961203450063E 6
8 Guia de válvulas 961283320014E 12
9 Parafuso m14 x 147 922903500064E 10
10 Parafuso m14 x 147 922903500054E 14
11 Parafuso m8 x 45 602002600845E 6
13 Tampa de válvulas 961007960024E 6
14 Junta da tampa de válvulas 961008530034E 6
15 Trava de válvula 70230010E 24
16 Prato de mola 930503420044E 12
17 Mola de válvula interna 961009900044E 6 H=65mm
18 Mola de Válvula Externa 961009900034E 6 H=79mm
19 Arruela da mola de válvula - admissão e escape 632703403014E 12
20 Mola de válvula externa 902403001060E 6 H=71,5mm
21 Mola de válvula interna 902402202761E 6 H=54,6mm
22 Retentor 922988560054E 12
Página 31
2
1
3
Página 32

2 Bomba de óleo lubrificante, kit 7005478R91 1 Kit composto por bomba + anel
3 Parafuso m8 x 20 602002720820E 2
Página 33
4
2
5
3
1 6
7
16 3
6 7 8 10 11 12 13 14
14
15 13 8
10
10
11
9
12
Página 34

1 Cabeçote do resfriador de óleo, cj. 961089400086E 1
2 Junta do cabeçote do filtro e resfriador de óleo 941008530644E 1
3 Junta, resfriador de óleo 941008530114E 2
5 Bujão 3/8" 922903520054E 1
6 Bujão m20 x 1,5 922903520114E 1
8 Niple 1"-12 unf 1a 960703550044E 1
9 Elemento filtrante 905411880022 1
11 Bujão m22 x 1,5 602061142221E 1
12 Válvula de retorno 904527420041E 1
13 Bujão m24 x 1,5 602061142421 1
15 Parafuso m8 x 30 902002420830E 10
16 Resfriador de óleo 7002933C1E 1
Página 35
1
2
8
7
6 9
4
6
8 7
Página 36

1 Cj. Tubo, retorno combustivel 961209060975E 1
2 Tubo de baixa pressão de combustível 961209060155E 1
3 Tubo de alta pressão de combustível 961209060295E 1
4 Filtro de combustivel, cj. 905410500110E 1
5 Cj. Tubo, resfriador ecu a bomba alta pr 961209060965E 1
6 Parafuso m10 x 25 602002601025E 4
7 Conexão 961203550174E 2
9 Suporte 961206230034E 1
Página 37
2
Página 38

1 Bomba de alta pressão de combustível 961207270014E 1 Pode ser utilizado como opção de reposição o item 961207270024
2 Válvula m-prop 961280670014E 1
Página 39
1
Página 40

1 Engrenagem da bomba de alta pressão 961203710034E 1
2 Parafuso m10 x 40 602002601040E 3
Página 41
1 2
4
Página 42

1 Injetor, cj. 7002099C1E 6
2 Parafuso m10 x 25 940703500054E 6
3 Garra de fixação do injetor 961206530024E 6
4 Arruela de vedação (h = 2mm) 940703400394E 6
5 Anel de vedação (o-ring) 604931070172E 6 Este anel é aplicado no bico injetor.
Página 43
1 2
10 3
9 8 7 6 5 4
Página 44

1 Tubo de distribuição (rail) 961209070024E 1
2 Parafuso m8 x 45 602002600845E 4
3 Parafuso m6 x 16 602002600616E 1
4 Tubo de alta pressão - 6° cilindro 961209060705E 1
10 CJ. Tubo, Bomba Alta Pressão a Galeria 961209060985E 1
Página 45
1
2
10 3 4
5
8
9
Página 46

1 Suporte 961206370405E 1
2 Coxim 50 shore a 940700850064E 4
3 Parafuso m10x20 7002041C1E 3
4 Módulo, Unidade Controle Eletrônico (ECU) 922900760014E 1
5 Conexão 961203550354E 1
7 Porca sextavada m8 7002139C1E 4
9 Conexão 961203550364E 1
10 Suporte 961206370415E 1
Página 47
5
Página 48

1 Chicote Elétrico Motor 961200770094E 1
2 Espaçador 941204120084E 1
3 Parafuso m6 x 12 7002017C1E 10
4 Suporte 941206370074E 4
5 Suporte 961206370425E 1
Página 49
2
1
2 3
10
7
4
6
5
Página 50

1 Sensor de rotação 961200670034E 1
2 Parafuso M6 x 12 7001998C1E 2
3 Sensor, Pressão e Temperatura 7007005C1E 1
4 Parafuso m6 x 20 7001319C1E 1
5 Sensor de fase 961200670024E 1
6 Espaçador 961204120054E 1
7 Anel de vedação (o-ring) 604931070172E 1 Este anel é aplicado no bico injetor.
9 Sensor de pressão de óleo 7001482C1E 1
10 Sensor de temperatura 961200690034E 1
Página 51
1
Página 52

1 Parafuso m8 x 20 902002420820E 3
2 Bocal de entrada de água 961009120114E 1
3 Junta-conexao entrada d'agua/bloco 941008530134E 1
Página 53
3 4
1
Página 54

1 Parafuso m8 x 20 602002720820E 2
2 Bomba de água, cj 961207310034E 1 Substituição de acordo com o Boletim de Peças Nº 012/2017
3 Anel de vedação (o-ring) 7004118C1E 1
4 Anel o 7004117C1E 1
Página 55
1 11
10
9
8
2 13
3
12
7
6
5
14
15
16
Página 56

1 Parafuso oco m14 604043400010E 1
3 Terminal 961009060465E 1
4 Parafuso m8 x 30 602002600830E 2
5 Conexão de saída de água 941209120094E 1
7 Termostato 961207570024E 1
8 Cenexão -by-pass 961209120054E 1
10 Bujão m22 x 1,5 602060502215E 1
11 Parafuso m8 x 30 602002600830E 2
13 Mangueira do by-pass 961208610044E 1
15 Tubo de saída de água 7001517C1 1
16 Parafuso m8 x 55 902002420855E 12
Página 57
9
2 4
3
8
5
6
Página 58

1 Prisioneiro m8 602011020865E 2
2 Porca m8 902100830080E 2
3 Parafuso m10 x 25 902002421025E 1
4 Polia 960703800014E 1
5 Parafuso m10 x 20 902002421020E 1
6 Polia 941003810024E 1
7 Gancho trava 922209910014E 1
8 Rolamento 903260100005E 1
9 Suporte do Ventilador 961206050024 1
Página 59
11
12
10
3
9
2
6 7
4
8
5
Página 60

1 Parafuso sext m10 x 35 7002043C1E 2
2 Arruela 961003400124E 1
3 Suporte, Tensor de Correia 961206400044 1
4 Polia 960703800014E 1
6 Correia poly v 8pk 1623 7003712C1E 1
7 Polia 7005445C1 1
9 Pino guia 940703100044E 2
10 Parafuso m8 x 35 7001325C1E 1
11 Parafuso M10x60 7002046C1 2
12 Suporte 961206360014 1
Página 61
5
6
4
3
2
Página 62

1 Junta do coletor de admissão 941008530164E 6
2 Parafuso m8 x 25 7001323C1E 4
3 Tampa 961207870014E 1
4 Junta da curva de admissão 941208530014E 1
5 Coletor de admissão 961209200014E 1
6 Parafuso m10 x 45 902002421045E 12
Página 63
4
Página 64

1 Parafuso m8 x 25 7001323C1E 2
3 Curva de admissão 961209210014E 1
4 Junta da curva de admissão 941208530014E 1
Página 65
3
2
1
5
2 3 4
6
Página 66

1 Junta do coletor de escape 961088530524E 6
2 Coletor de escape 961009300094E 1
3 Anel 961003400114E 8
4 Coletor de escape - peça central 961009300084E 1
5 Prisioneiro m10 940703510044E 4
6 Parafuso m10 x 45 902002421045E 12
7 Coletor de escape, cj. 961009300086 1
Página 67
2
7
3 9 10 11
6
5
Página 68

2 Parafuso m8 x 16 7002026C1E 1
3 Tubo 961209420025E 1
5 Mangueira - respiro do motor 961008610184E 1
6 Espaçador 961004120084E 1
7 Parafuso m8 x 20 7001324C1E 1
8 Parafuso m8 x 16 941003500034E 1
9 Carcaça do Respiro do Motor 7006339C1E 1
10 Junta-carcaca p/respiro/bloco 941008530104E 1
11 Prisioneiro m8 922903510194E 1
Página 69
13
12
1
10 3
4
11
9
5
8 6
7
Página 70

1 Turbocompressor 905292010153E 1
2 Porca stover m10 902101711002E 4
3 Prisioneiro m8 922903510194E 6
4 Porca stover m8 902101710802E 6
5 Tubo - retorno de óleo 922909011044E 1
6 Mangueira - retorno de óleo do turbocompressor 961008610334E 1
7 Abraçadeira - ø 30mm 904015500030E 2
8 Parafuso m8 x 20 902002420820E 2
9 Cj. Tubo, retorno lubrificação turboalim 961209010355E 1
10 Junta p/tubo ret.oleo lubrificante 941008520024E 1
11 Cj. Tubo, entrada lubrificação turboalim 961209010345E 1
13 Parafuso oco m14 x 26 7002088C1E 2
Página 71
4
Página 72

1 Bucha 940703300234E 1
2 Parafuso sext. C/flange m12x35 8.8 organ 7002056C1E 1
3 Alternador - 14v / 120a 7005610C1E 1
4 Parafuso m10 x 110 7002051C1E 1
Página 73
6 2
7
3
5
Página 74

2 Suporte 941206300014E 1
3 Suporte 941206300025E 1
4 Parafuso m8 x 20 7001324C1E 2
5 Pino guia 940703100044E 2
6 Polia 960703800014E 1
Página 75
2
Página 76

1 Motor de partida - 12 v 905720100108E 1 Z = 9 dentes
Página 77
1
Página 78

1 Compressor de ar 941200510014E 1
Página 79
7
6
4 8
5
9
4
10
11
12
8
2 7
3
1 6
4 4
3 12 13
Página 80

1 Engrenagem do compressor de ar 961203710084E 1
5 Mangueira - bloco / compressor 961208610024E 1
6 Terminal 961009060465E 4
7 Parafuso oco m14 604043400010E 4
9 Conexão 90° 961003550134E 1 Saída para Mangueira
10 Conexão 90° 961003550144E 1 Saída para Tubo Rígido (com Rosca)
11 Conexão 961003550164E 2
12 Porca m10 902100830100E 3
13 Mangueira - compressor / resfriador 961008610214E 1
Página 81
1
Página 82

1 Alça de levantamento do motor 922506200024E 2
Página 83
1
Página 84

1 Parafuso m12 x 30 902002421230E 8
2 Suporte 961009820014E 2
Página 85
1
2
Página 86

1 Aditivo anticorrosivo e antitérmico 901930560012 ? Para correta aplicação, verificar BS001/17
1 Aditivo anticorrosivo 901930560011 ? Para correta aplicação, verificar BS001/17
1 Protetor do Sist. Arrefecimento (1 litro) 901930560802 ? Para correta aplicação, verificar BS001/17
2 Protetor do Sist. Arrefecimento. (5 litros) 901930560801 ? Para correta aplicação, verificar BS001/17
Página 87
2
1
3
4
Página 88


Hercules 6.0

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Hercules 6.0

Enviado por

Direitos autorais:

Formatos disponíveis

Catálogo de Peças MWM Motores Diesel 17-JAN-2018

Motor: 6.12TCE Pulverizador MAR-I 220cv Nº: 961203152519 - Grupo: 12.105

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Item Descrição Número Qtd. Observação

Você também pode gostar
