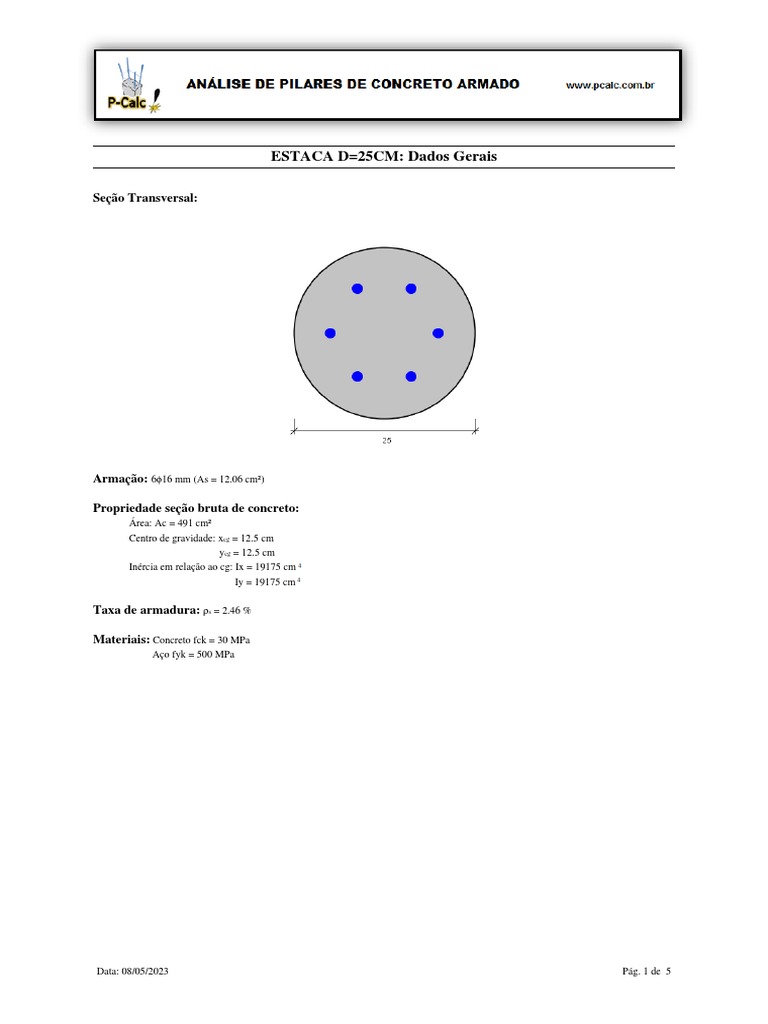

ESTACA D=25CM: Dados Gerais

Seção Transversal:

Armação: 6φ16 mm (As = 12.06 cm²)

Propriedade seção bruta de concreto:

Área: Ac = 491 cm²
Centro de gravidade: xcg = 12.5 cm
ycg = 12.5 cm
Inércia em relação ao cg: Ix = 19175 cm
Iy = 19175 cm

Taxa de armadura: ρs = 2.46 %

Materiais: Concreto fck = 30 MPa

Aço fyk = 500 MPa

Data: 08/05/2023 Pág. 1 de 5

 ESTACA D=25CM: Dados Armadura

Figura: Sistema de coordenadas para as armaduras

BARRA φ (mm) X (cm) Y (cm)

1 16.0 7.5 0
2 16.0 3.8 6.5
3 16.0 -3.7 6.5
4 16.0 -7.5 0
5 16.0 -3.8 -6.5
6 16.0 3.8 -6.5
Tabela: Bitolas e coordenadas das armaduras

Data: 08/05/2023 Pág. 2 de 5

 ESTACA D=25CM: Dados Esforços

Figura: Convenção de sinais positivos dos esforços, N < 0 para compressão

Combinação Nsk Msk,x Msk,y

1 -16 2.7 0
Tabela: Combinação de esforços, Unidades [tf, tf.m]

Data: 08/05/2023 Pág. 3 de 5

 ESTACA D=25CM: Resumo verificação ELU

Figura: Esquema para determinação do fator de segurança (F.S.)

Combinação Nsd Msd,x Msd,y F.S.

1 -16 2.7 0 1.38
Tabela: Resumo verificação ELU, Unidades [tf, tf.m]

Data: 08/05/2023 Pág. 4 de 5

 ESTACA D=25CM: Resultados da combinação nº 1 (F.S. mínimo)

Figura: Diagrama de interação (Comb. 1)

Data: 08/05/2023 Pág. 5 de 5
