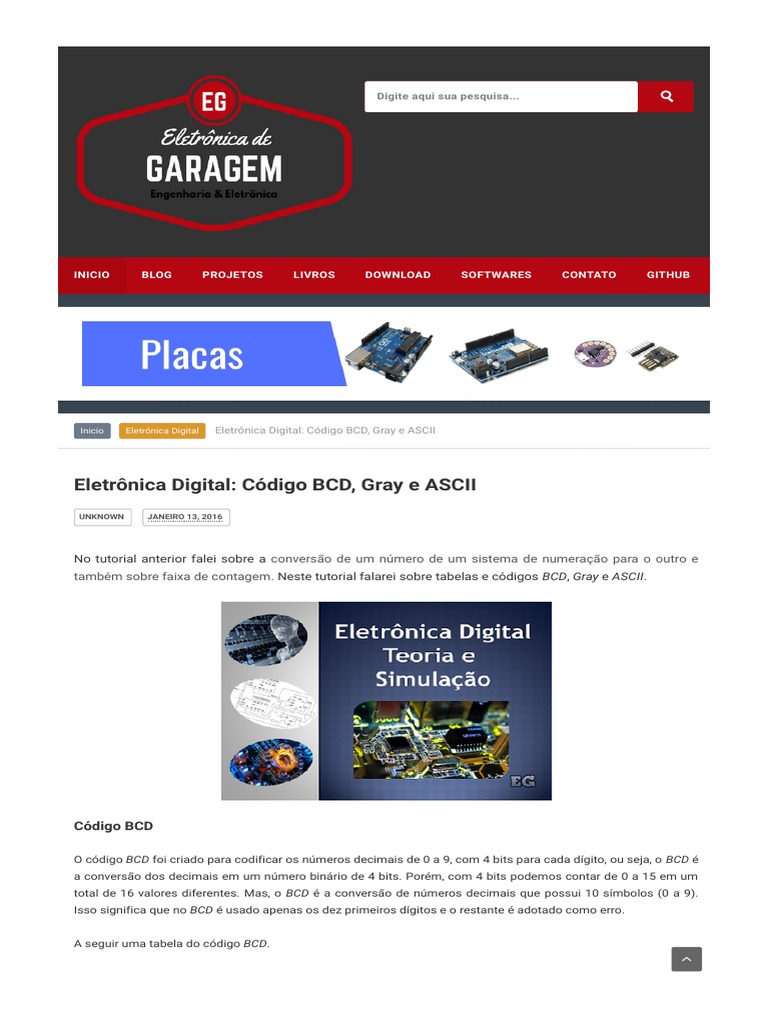

No tutorial anterior falei sobre a conversão de um número de um sistema de numeração para o outro e
também sobre faixa de contagem. Neste tutorial falarei sobre tabelas e códigos BCD, Gray e ASCII.
Código BCD
O código BCD foi criado para codificar os números decimais de 0 a 9, com 4 bits para cada dígito, ou seja, o BCD é
a conversão dos decimais em um número binário de 4 bits. Porém, com 4 bits podemos contar de 0 a 15 em um
total de 16 valores diferentes. Mas, o BCD é a conversão de números decimais que possui 10 símbolos (0 a 9).
Isso significa que no BCD é usado apenas os dez primeiros dígitos e o restante é adotado como erro.
Uma observação muito importante é que o código BCD não representa um número em binário puro, ou seja, o
código binário puro é obtido a partir da conversão do decimal completo para binário. No código BCD, cada dígito
decimal é convertido individualmente em binário. Observe o exemplo a seguir para compreender esse
procedimento.
Pelo exemplo acima vê-se claramente a diferença do binário puro e o número decimal em BCD. Isso é muito útil
para diferenciar nas conversões de números binários puros e os números em BCD.
Mais adiante veremos que a codificação em BCD será muito útil ao utilizarmos display de 7 segmentos,
pois com a combinação dos bits de entrada formaremos os números apresentados pelo display.
Código Gray
O código Gray é um código elaborado para evitar erros de interpretação em circuitos digitais, ou seja, para evitar
que na mudança de números ocorra erros de interpretação. Este código aparentemente simples utiliza-se de uma
estratégia interessante, é usada a variação de um único bit do número por vez, ao contrário do código BCD.
Observe na tabela a seguir como todo procedimento é feito.
Figura 3 - Tabela com código Gray.
O código Gray tem uma aplicação prática muito interessante, ele é comumente utilizado em codificadores
de posição, os famosos encoders. Geralmente acoplados à eixos de peças girantes como o rotor de um
motor.
Observando a tabela é possível compreender o código Gray, aparentemente ele parece ser complexo,
porém com prática vemos sua importante diferença ao código BCD.
Código ASCII
O código ASCII é um código alfanumérico utilizado para troca de informações entre dispositivos eletrônicos,
também chamado de Código Padrão Americano Para Troca de Informações (ASCII). O código possui 7 bits com
um total de 2^7 = 128 representações codificadas.
A princípio sua grande aplicação está em dispositivos (nossos eletrônicos) que trabalham e codificam textos. Sua
origem data do ano de 1960 e esta é a base para muitas outras codificações existentes por aí.
Infelizmente não é viável apresentar toda tabela ASCII aqui no blog, porém basta acessar este link e você
verá toda a tabela e a codificação em binário, decimal, octal e hexadecimal dos caracteres. Além de muita
informação a respeito do assunto.
Ao todo as 128 representações estão divididas em: 95 sinais gráficos (letras do alfabeto, sinais
matemáticos) e 33 sinais de controle.
Para o próximo tutorial apresentarei mais dois novos assuntos, display de 7 segmentos e detecção de
erros. Pode parecer chato esta quantidade de teoria, porém ela é indispensável quando se trata de
eletrônica digital e para que no fim não nos reste muitas dúvidas.
Se você gostou deste tutorial, compartilhe em suas redes sociais com seus amigos, curta nossa página no
Facebook, assim você ajuda o blog Eletrônica de Garagem a alcançar um público maior e mais pessoas
ficaram conhecendo nosso trabalho.
Referência bibliográfica:
TOCCI, R. J.; WIDMER, N. S.; MOSS, G. L. Sistemas Digitais: Princípios e Aplicações. 10 ed. São Paulo:
Pearson Prentice Hall, 2008. 804 p
