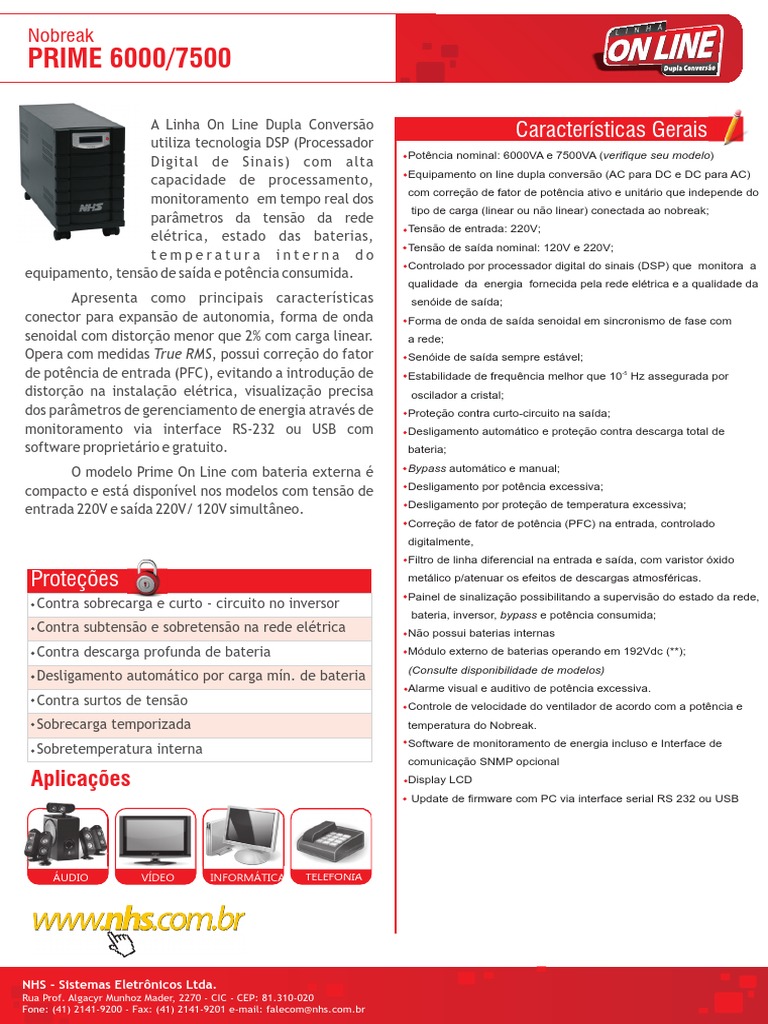

Nobreak
PRIME 6000/7500
A Linha On Line Dupla Conversão
utiliza tecnologia DSP (Processador
Digital de Sinais) com alta
capacidade de processamento,
monitoramento em tempo real dos
parâmetros da tensão da rede
elétrica, estado das baterias,
temperatura interna do
equipamento, tensão de saída e potência consumida.
Apresenta como principais características
conector para expansão de autonomia, forma de onda
senoidal com distorção menor que 2% com carga linear.
Opera com medidas True RMS, possui correção do fator
de potência de entrada (PFC), evitando a introdução de
distorção na instalação elétrica, visualização precisa
dos parâmetros de gerenciamento de energia através de
monitoramento via interface RS-232 ou USB com
software proprietário e gratuito.
O modelo Prime On Line com bateria externa é
compacto e está disponível nos modelos com tensão de
entrada 220V e saída 220V/ 120V simultâneo.
Proteções
Contra sobrecarga e curto - circuito no inversor
Contra subtensão e sobretensão na rede elétrica
Contra descarga profunda de bateria
Desligamento automático por carga mín. de bateria
Contra surtos de tensão
Sobrecarga temporizada
Sobretemperatura interna
Aplicações
ÁUDIO VÍDEO INFORMÁTICA
NHS - Sistemas Eletrônicos Ltda.
Rua Prof. Algacyr Munhoz Mader, 2270 - CIC - CEP: 81.310-020
Fone: (41) 2141-9200 - Fax: (41) 2141-9201 e-mail: falecom@nhs.com.br
Características Gerais
Potência nominal: 6000VA e 7500VA (verifique seu modelo)
Equipamento on line dupla conversão (AC para DC e DC para AC)
com correção de fator de potência ativo e unitário que independe do
tipo de carga (linear ou não linear) conectada ao nobreak;
Tensão de entrada: 220V;
Tensão de saída nominal: 120V e 220V;
Controlado por processador digital do sinais (DSP) que monitora a
qualidade da energia fornecida pela rede elétrica e a qualidade da
senóide de saída;
Forma de onda de saída senoidal em sincronismo de fase com
a rede;
Senóide de saída sempre estável;
Estabilidade de frequência melhor que 10-5 Hz assegurada por
oscilador a cristal;
Proteção contra curto-circuito na saída;
Desligamento automático e proteção contra descarga total de
bateria;
Bypass automático e manual;
Desligamento por potência excessiva;
Desligamento por proteção de temperatura excessiva;
Correção de fator de potência (PFC) na entrada, controlado
digitalmente,
Filtro de linha diferencial na entrada e saída, com varistor óxido
metálico p/atenuar os efeitos de descargas atmosféricas.
Painel de sinalização possibilitando a supervisão do estado da rede,
bateria, inversor, bypass e potência consumida;
Não possui baterias internas
Módulo externo de baterias operando em 192Vdc (**);
(Consulte disponibilidade de modelos)
Alarme visual e auditivo de potência excessiva.
Controle de velocidade do ventilador de acordo com a potência e
temperatura do Nobreak.
Software de monitoramento de energia incluso e Interface de
comunicação SNMP opcional
Display LCD
Update de firmware com PC via interface serial RS 232 ou USB
TELEFONIA
R
 Nobreak
PRIME 6000/7500
Sinalizações Apresentação do Produto
VISUAL DISPLAY LCD: 1 2

Presença /Ausência de rede Sobrecarga ou curto-circuito na saída TROCAR BATERIA

EM NO MÁX. 5 ANOS OU
QUANDO HOUVER
INDICAÇÃO NO DISPLAY
R

1 234567 890128
Modelo:I

Ausência ou carga mínima na saída do Nobreak Indicação de velocidade do ventilador 8

Fabricação:
Numero Série:10001

Modelo / Nº Série
Pot. Nom:
T. Ent. Nom:
T. Saída Nom:
Cor. Nom:
Freq. Nom:
Fusivel:

Condição da carga da bateria e indicação de Indicação do N° de série do Nobreak e versão do

Garantia: 2 Anos
Curitiba - PR - 0xx41 2141-9200

firmware
ATENÇÃO!!

6 LEIA ATENTAMENTE O MANUAL TÉCNICO

necessidade de troca de bateria ANTES DE INSTALAR O EQUIPAMENTO

MANTENHA A TRASEIRA DO EQUIPAMENTO
SEMPRE DESOBSTRUÍDA PARA VENTILAÇÃO

Potência excessiva na saída do Nobreak Estado da comunicação

BYPASS MANUAL
ONLINE

9
Potência ativa, potência aparente, potência de Medidas de tensão de entrada e saída BYPASS

Temperatura e proteção por sobretemperatura

EXPANSÃO PARA BATERIAS

ETIQUETA DE N° DE SÉRIE
VERIFIQUE A TENSÃO
pico e fator de potência da carga

DE OPERAÇÃO NA
COMUNICAÇÃO

10
Desligamento por sobretensão e subtensão na saída
Frequência de saída 11
SAÍDA AC
QUANDO UTILIZAR AS TOMADAS, DISTRIBUA AS CARGAS
NÃO ULTRAPASSE A POTÊNCIA MÁXIMA DO EQUIPAMENTO
CADA TOMADA: MÁXIMO 15A

5 DISJUNTOR GERAL

ON

AUDITIVAS: OFF

Bip intermitente para indicar potência excessiva na saída do Nobreak 4 20A

CABEAMENTO
PARA BORNEIRA

ENTRADA

220V
CABO AC
DE ENTRADA

CABO 2,5mm²
(FORNECIDO
ENTRADA AC
F N T F
SAÍDA AC
N T

20A
12
Bip sonoro crescente para indicar nível de queda da tensão de bateria em modo inversor
COM O
NOBREAK)

CABO MÍNIMO
DE 4mm²
120V

3 TOMADA
(NÃO
FORNECIDO)

20A
TOMADA
20A 20A

14 13

Autonomia Típica Vista frontal Vista Traseira

PRIME 6000 15 minutos a meia carga

PRIME 7500 10 minutos a meia carga } Com módulo
16x9Ah selada
1. Display
2. Botão Liga /desliga
3. Rodízios p/ movimentação
8. Etiqueta de identificação do produto
9. Chave Bypass manual
10. Interface de Comunicação
4. Tomada de saída Padrão NBR 14136 20A - 120V 11. Disjuntor geral
Autonomia e capacidade de alimentação do Nobreak podem variar significativamente
6. Conector para expansão de bateria 12. Tomada de saída Padrão NBR 14136
dependendo das configurações do micro e consumo das cargas, bem como condições de uso e do 5. Tomadas de saída padrão NBR 14136 20A -120V
tempo de vida da bateria, do número de ciclos de carga e da temperatura ambiente. 10A - 120V 13. Borneira de saída 120V e 220V
7. Ventiladores 14. Borneira de entrada

Especificações Técnicas
DESCRIÇÃO Laser On Line 6kVA Laser On Line 7,5kVA
Potência nominal 6000VA 7500VA
Fator de potência da saída 0,8 0,8
Potência contínua em watts 4800W(*) 5250W(*)
Potência de pico em watts 5280W(**) 5775W(**)
Capacidade de alimentação 24 micros (***) 30 micros (***)
Número de tomadas de saída 8 (padrão NBR 14136)
Fase Monofásico (F+N+T)
Tensão de entrada 220V
Tensão de saída 120V e 220V
Frequência de operação 47 à 63Hz
Capacidade de sobrecarga em bypass 150% por 60 segundos
Capacidade de sobrecarga em Inversor 150% por 15 segundos
Forma de onda de saída Senoidal
Fator de crista 3:1
Tipo das baterias Sem bateria interna
Quantidade de baterias Sem bateria interna. Consulte modelos de módulo externo
Tensão de operação DC 192V
Tensão de recarga das baterias 10 horas após 90% descarregadas
Estado da rede, estado da bateria, estado do inversor, estado do bypass, potência
Sinalizações visuais + Display LCD
consumida, temperatura interna, potência excessiva e desligamento por proteção.
Sinalizações auditiva Estado da rede, potência excessiva, bateria mínima, desligamento por proteção.
Temperatura de operação 0 à 40ºC
Umidade 5% à 90% sem condensação
Dimensões 604 x 210 x 370 (mm)
Peso liquido 17 / 37 kg
Interface de comunicação RS232 Software de monitoramento de energia e SNMP opcional.
Fator de potência para entrada Maior do que 0,98(****)
THD Saída 2%
Regulação dinâmica 5%
Regulação estática 1%
(*) A potência contínua do nobreak é a potência que o nobreak pode fornecer durante o funcionamento normal.
(**) A potência de pico é a potência que o nobreak pode fornecer durante 60 segundos.
(***) Considera-se como padrão um micro com monitor LCD (consumo de 100W)
R00/01-13

(****) Fator de potência da entrada com carga nominal

AS INFORMAÇÕES CONTIDAS NESTE MANUAL TÊM CARÁTER PURAMENTE INFORMATIVO, ESTÃO SUJEITAS A ALTERAÇÕES SEM AVISO R

PRÉVIO E NÃO DEVEM SER INTERPRETADAS COMO UM COMPROMISSO POR PARTE DA NHS SISTEMAS ELETRÔNICOS LTDA.
