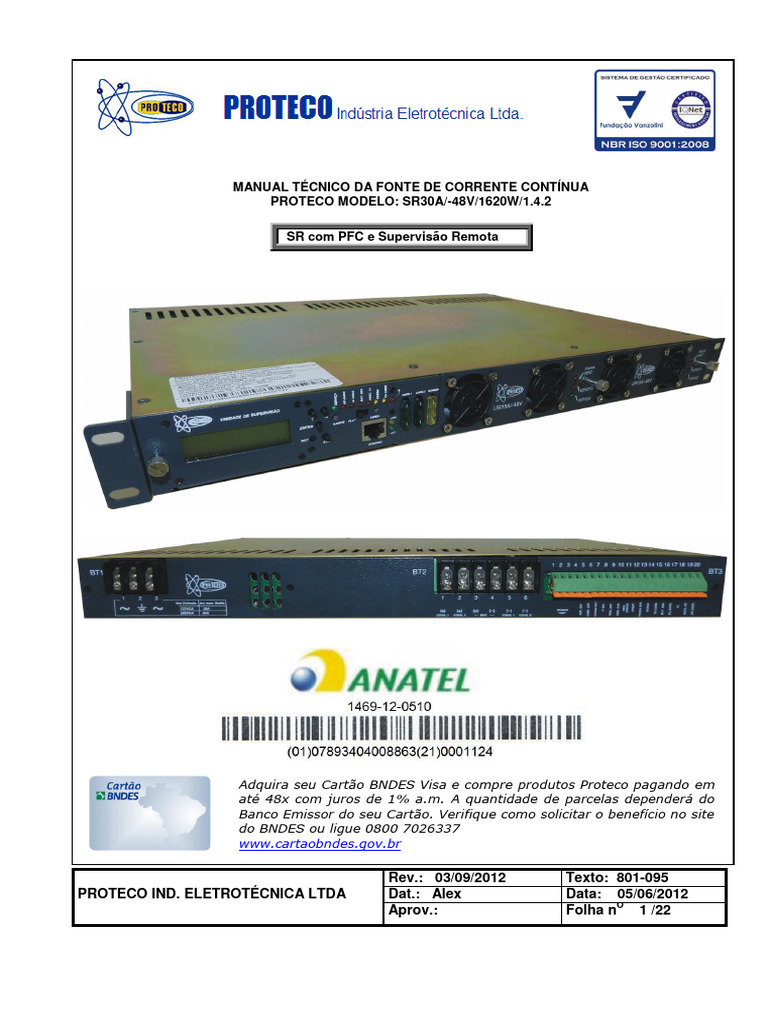

MANUAL TÉCNICO DA FONTE DE CORRENTE CONTÍNUA
PROTECO MODELO: SR30A/-48V/1620W/1.4.2
SR com PFC e Supervisão Remota
Adquira seu Cartão BNDES Visa e compre produtos Proteco pagando em

até 48x com juros de 1% a.m. A quantidade de parcelas dependerá do
Banco Emissor do seu Cartão. Verifique como solicitar o benefício no site
do BNDES ou ligue 0800 7026337
www.cartaobndes.gov.br
Rev.: 03/09/2012 Texto: 801-095

PROTECO IND. ELETROTÉCNICA LTDA Dat.: Alex Data: 05/06/2012
Aprov.: Folha nO 1 /22
PROCEDIMENTO PARA LIGAR O SISTEMA RETIFICADOR SR30A/-48V/1620W/1.4.2
1- Colocar o Sistema Retificador no Rack 19”
2- Verificar se a tensão da rede está dentro da faixa 187Vca a 264Vca.
3- Entrar com os cabos (desenergizados) no conector de entrada AC na parte traseira do SR.
4- Ligar os cabos de saída DC, Consumidores 1 e 2, e Bateria, no conector de saída BT2 na parte
traseira do SR.
5- Ligar os cabos de Remota no conector de Remotas BT3 na parte traseira do SR. Apertar a alavanca do
conector, inserir o cabo e soltar a alavanca. Saída no conector de remota é de -48V no Status “ON”.
OBS: Os pinos 9, 10 e 11 são de Contato Seco (relé), onde o pino 11 é o contato Central tanto para a Remota
de CAN quanto para a Remota de Defeito. Os pinos 9 e 10 são os Contatos Normalmente Aberto,
independentes.
Rev.: 03/09/2012 Texto: 801-095

6- Energizar o Sistema Retificador, Entrada AC e monitorar seu funcionamento, atuando no teclado da
Supervisão, detalhado neste manual.
SISTEMA RETIFICADOR SR30A/-48V/1620W/1.4.2
1.1 Composição:
O Sistema Retificador é composto de duas Unidades Retificadoras de 15A com alimentação em

220VCA, uma unidade de supervisão microcontrolada com comunicação remota, fusíveis de proteção de
Bateria e Consumidores, e placas internas de distribuição.
1.2 PRINCIPAIS DADOS TÉCNICOS DO SR30A/-48V/1620W/1.4.2
- Dimensões: (A x L x P): 45 x 482 x 330 [mm]

- Peso: 7,45 kg.
- Tensão Nominal de Saída: -48Vcc (com Positivo Aterrado)
- Tensão de Flutuação: -54Vcc (ajustável de 45,0Vcc a 59Vcc através de entrada analógica).
- Corrente Nominal de Saída: 30A
- Tensão Nominal de Entrada: 220VCA  10%
- Faixa de Tensão de Entrada (Ue) para operação normal: 187 < Ue < 264Vca.
- Faixa de Tensão de Entrada (Ue) para operação com potência reduzida: 90 ≤ Ue ≤ 187Vca.
- Faixa de Tensão de Entrada (Ue) admissível para operação anormal: Ue < 90 e Ue > 264Vca.
- Frequência da Tensão Alimentação: 60/50Hz 5%
- Frequência de Chaveamento: 50KHz.
- Ripple RMS:  48mV (10KHz a 20MHz).
- Ripple Psofométrico:  1mV (10KHz a 20MHz).
- Regulação Estática de Tensão de Saída: < 0,5%(variação da rede de 187 a 264Vca e variação de carga
de 0% à 100%.
- Regulação Estática de Corrente:  5% In.
- Regulação Dinâmica de Tensão e Corrente:  10ms.
- Rendimento:  85% em 220Vca com carga nominal.
- Fator de Potência > 0,97 (20 a 100% de carga)
- Corrente de Entrada: 8,5A para 220Vca
- Distorção Harmônica da Corrente de Entrada: < 15% (20 a 100% de carga)
- Ventilação Forçada.
- Temperatura de Operação: 0 a 60ºC com entrada 220Vca e corrente de saída de 30A.
0 a 60ºC com entrada 127Vca e corrente de saída de 14A.
0 a 50ºC com entrada 127 ou 220Vca e corrente de saída de 30A.
- MTBF > 120.000 hrs para 25ºC de temperatura ambiente.

- Umidade Relativa: 0% a 95%, sem condensação.
- Ruído Acústico: < 60dB a 1,2m de altura do piso e 1,0m de distância da UR.
- Limite de emissão de ruído conduzido e irradiado: de acordo com a CISPR22 –Classe A.
- Imunidade a Surtos: IEC6100-4-5, nível 4 e classificação “b”.
- Imunidade a Descarga Eletrostática: IEC6100-4-2, nível 4 e classificação “b”.
Rev.: 03/09/2012 Texto: 801-095

- THD da Corrente de entrada:  10%
● Isolação com Megger de 500Vcc. ● Rigidez Dielétrica durante 1 minuto:

 DC-Massa:  20M ohms.  DC-Massa: 1000Vca.
 AC-Massa:  20M ohms.  AC-Massa: 1500Vca.
 AC-DC:  20M ohms.  AC-DC: 1000Vca.
Proteções:
 Fusível de Saída para Bateria e Consumidores no Painel frontal do SR.

 Fusível em cada fase de cada UR, localizados no interior do gabinete.
 Sobrecarga/curto-circuito na saída através da limitação de corrente.
 Entrada gradativa: O retificadores possuem dispositivo que assegura uma tomada gradual da carga de
modo a não haver possibilidade de danos aos componentes.
 Desligamento Automático por fusível interrompido, ou sobretensão intrínseca nas unidades
retificadoras.
 Desligamento automático por rede alta/baixa
- Remota de Defeito: queima de Fusíveis internos, falha da fonte interna, falha de CA, falha de
chaveamento e sobretensão intrínseca, falha de ventilação.
- Conector de sinais: acesso pela parte frontal do SR (conector RJ45 Ethernet)
- Conectores de entrada e saída: acesso pela parte traseira do SR, em BT1 (Entrada CA), BT2 (Saída DC)
e BT3 (Remotas).
Recarga Automática
A Carga Automática aumenta a tensão de saída do SR para -57,6VCC quando a corrente que flui para as
baterias ficar superior ao valor da Corrente Crítica (Ic) de 4A, após um período de 5 minutos. Este tempo
permite que as baterias possam recuperar sua carga mesmo com a Tensão de Flutuação de -54VCC. O
comando de Carga Automática geralmente ocorre quando o SR opera sem a presença da Rede CA por um
longo período, tendo descarregado as baterias. A Carga Automática é desativada quando a corrente que flui
para as baterias cair para 3,8A, isto é 5% abaixo do valor de Ic. O comando também será desativado
quando as baterias estiverem sendo carregadas com a Tensão de Carga de -57,6VCC por mais de 12
Horas. As sinalizações de Bateria em Descarga, Bateria em Carga e Desconexão CC, referente as baterias,
são vistas através de LEDs e Display no painel da unidade de supervisão do SR.
1.3 Sinalizações
As Sinalizações do Sistema Retificador estão dispostas na Unidade de Supervisão Remota (USR) e nas
Unidades Retificadoras, no painel frontal do SR.
Painel Frontal da Unidade de Supervisão
Rev.: 03/09/2012 Texto: 801-095

O Display de LCD localizado na Unidade de Supervisão Remota permite visualizar as grandezas:
- Tensão de Bateria;
- Tensão de Consumidor;
- Corrente de Bateria;
- Corrente de Consumidor;
- Tensão CA de Entrada
O Display LCD também indica o Status de Alarmes verificados na tabela que segue.
No Painel também existem Leds que indicam o Status do Sistema Retificador:
STATUS Cor do LED

SERVIÇO VERDE
UR ANORMAL VERMELHO
TENSÃO ALTA CONSUMIDOR VERMELHO
BATERIA EM DESCARGA VERMELHO
DESCONEXÃO CC VERMELHO
CARGA AMARELO
CA ANORMAL AMARELO
FUSÍVEL INTERROMPIDO VERMELHO
Cada Unidade Retificadora também possui sua sinalização individual de: Serviço; Falha de Ventilação; e UR
com Defeito.
1.4 Unidade de Supervisão Remota (USR)
A unidade de supervisão é composta pelo circuito de comando, microcontrolador, por amplificadores

operacionais para o tratamento e adequação de sinais de leitura, e por fonte chaveada e conversor dc-dc
responsáveis pela alimentação do circuito. Contém também Display de LCD 2x16 com Back Light.
Rev.: 03/09/2012 Texto: 801-095

1.5 Operação da Unidade de Supervisão (PCI: UMC/06)
A unidade de supervisão (UMC/06) é composta pelo circuito de comando, microcontrolador, por

amplificadores operacionais para o tratamento e adequação de sinais de leitura, por um controlador
Ethernet, por uma fonte chaveada auxiliar e conversor dc-dc, responsáveis pela alimentação da
placa. Contém também Display LCD 2x16 com Back Light.
O Display de LCD da supervisão mostrará, através da seleção pelo teclado, as grandezas:

Tensão de Bateria; Tensão de Consumidor; Corrente de Bateria; Corrente de Consumidor;
Tensão CA de Entrada.
Assim como Status do SR: CA Anormal; Desconexão CC; Tensão Alta de Consumidor; UR
Anormal; Bateria em Carga; Bateria em Descarga; e Fusível Interrompido.
A Unidade de Supervisão pode se comunicar com um PC local ou remoto via interface Ethernet,
acessível no painel frontal. A unidade também é energizada pela tensão CC de saída do sistema de
energia, garantindo o seu funcionamento numa eventual falha da entrada AC, aproveitando o banco de
baterias.
A Supervisão confere constantemente o estado operacional do sistema e transmite qualquer alarme para
um PC. É mostrada uma informação específica sobre a causa do alarme no Display de LCD.
1.6 TECLADO E AJUSTES NA SUPERVISÃO
No painel frontal estão localizadas as Teclas ESC, SUBIR, AVANÇO, ENTER, RESET, os trimpots de
ajuste de tensão de flutuação e tensão de carga. A seguir um breve descritivo sobre as teclas e trimpots
mencionados.
Tecla SUBIR
Tecla de navegação no menu para verificar as medidas de tensão e corrente do SR.
Tecla AVANÇO
Tecla de navegação no menu para selecionar os comandos a serem executados posteriormente pela
tecla ENTER.
Tecla ESC
Tecla para voltar ao Menu principal.
Tecla OK (ENTER)
Tecla de finalização de entrada de um dado ou comando. Armazena um novo estado ou valor no
sistema microcontrolado.
Tecla RESET
A tecla de RESET tem a função de reinicializar o microcontrolador (CI-23) da UMC/06.
O processo de reinicialização do microcontrolador consiste em carregar na memória RAM (CI-26) os
parâmetros iniciais dos timers, do sistema de interrupção, do stack pointer e dos pontos de atuação
default dos sensores analógicos.
A reinicialização engloba também uma amostragem das entradas analógicas e digitais, bem como sua
análise.
Chave de Seleção de Modo Flutuação/Carga

A chave Flutuação/Carga seleciona o SR para a tensão de saída de Flutuação ou Carga, com o ajuste
dos níveis feitos por trimpot.
Rev.: 03/09/2012 Texto: 801-095

Trimpots
O Sistema Retificador é ajustado previamente em fábrica, porém os trimpot’s no painel da
Supervisão permitem realizar ajustes da tensão de flutuação e de carga posteriormente. No
caso de algum reparo, ou quando se constatar a necessidade de algum ajuste, os níveis são:
- Tensão: 54,0 Vcc para Bateria regulada por válvula
- Limitação de Corrente: 30A. (Ajuste Interno)
- Sensor de Sobretensão intrínseca (ajuste interno): -58,7Vcc p/bateria ventilada

-57,0Vcc p/bateria selada regulada à válvula
Existem trimpots internos que permitem mais ajustes, especificamente no Sensores, onde os
valores Default de fábrica são vistos na tabelas a seguir.
SENSOR Bateria VRLA

Flutuação Baixa (FB) 53,00V
Flutuação Alta (FA) 56,0V
Bateria em Descarga (BD) 50,0V
Tensão Alta no consumidor (TA) 58,32V
Desconexão CC (DB) 42,0V
Recarga automática (RA) 2,0A
Bateria chumbo
SENSOR
Ácido
Flutuação Baixa (FB) 56,2,V
Flutuação Alta (FA) 57,7V
Bateria em Descarga (BD) 53,1V
Tensão Alta no consumidor (TA) 58,32,0V
Desconexão CC (DB) 45,3V
Recarga automática (RA) 2,0A
Tabela com valores default de fábrica.
Rev.: 03/09/2012 Texto: 801-095

ATENÇÃO:
Utilizar luva Anti-Estática encontrada no comércio para fazer ajustes de Tensão de

Flutuação e Carga nos trimpots no painel da supervisão do SR por meio de chave de
fenda. Um nível igual ou superior a 4,8KV (Eletrostático) de contato nos trimpots pode
resetar o microcontrolador da unidade de supervisão.
1.7 SINALIZAÇÃO LOCAL DA SUPERVISÃO
O Display de LCD da Supervisão mostrará, através da seleção pelo teclado, as grandezas:
- Tensão de Bateria;
- Tensão de Consumidor;
- Corrente de Bateria;
- Corrente de Consumidor;
- Capacidade da bateria
- Mostrar relógio
- Status do SR: CA Anormal; Desconexão CC; Tensão Alta de Consumidor; UR Anormal;
Bateria em Carga; Bateria em Descarga; Fusível Interrompido; e Manutenção.
Os Leds localizados próximos ao teclado também sinalizarão o status do SR: CA Anormal;

Desconexão CC; Tensão Alta de Consumidor; UR Anormal; Bateria em Carga; Bateria em Descarga;
Fusível Interrompido; e Manutenção.
Os LEDs de sinalização ou alarme representam:
CA ANOR – Tensão CA de Entrada Anormal (sem entrada de energia externa ou rede

Instável).
UR ANOR – Uma ou mais Unidades Retificadoras com problemas.
FI – Fusível Interrompido: Troque o fusível.
Rev.: 03/09/2012 Texto: 801-095

CARGA – Bateria em Carga (Bateria está sendo carregada).
TA CONS – Tensão Alta de Consumidor (Saída do sistema com tensão alta, provável
problema em uma ou mais UR.
BAT DESC – Bateria em Descarga (Falta de energia da rede externa. Bateria em uso pelo
Sistema retificador).
DESC CC – Desconexão de Corrente Contínua (Fim de condição de uso da bateria.
Desligamento automático para proteção das baterias).
SERVIÇO – Sistema Retificador operando normalmente, em serviço.
OBS: Em regime normal, VBAT é próximo de 54V. Abaixo desse valor, a bateria está sendo
descarregada.
A seguir temos exemplos de leitura no display de LCD da Supervisão.
Leitura de Tensão e Correntes

de Consumidor e Bateria
Em regime normal, VBAT é próximo de 54V. Abaixo desse
valor, a bateria está sendo descarregada.
O Display mostra a tensão de saída do SR, assim como o
valor das correntes de Consumidor ( C ) e de Bateria ( B )
Ao clicar na Tecla AVANÇO (-->), aparecerá a tela de Leitura
de Corrente individual de cara UR.
Leitura de Corrente individual

das Unidades Retificadoras A primeira linha mostra a medida de corrente da Unidade
Retificadora 1 (UR1).
A segunda linha mostra a medida de corrente da Unidade
Retificadora 2 (UR2).
Ao clicar na Tecla AVANÇO (-->), aparecerá a tela de Data e
Horário.
Alarmes
Os Alarmes vistos no painel da supervisão através de LEDs

também são mostrados no Display LCD.
O Alarme URA indica que a Unidade Retificadora está em
estado anormal, podendo ser influência de outros alarmes a
seguir.
O Alarme TA no Display indica que a Tensão de Saída

de Consumidor do SR está alta.
O Alarme BD indica que a bateria está sendo descarregada,

isto é, que ela está provendo a corrente para os
consumidores na saída do SR.
Rev.: 03/09/2012 Texto: 801-095

O Alarme DCC indica que a bateria está desconectada
do sistema, devido a sua descarga.
O Alarme BC indica que a bateria está sendo carregada.
O Alarme CAA indica que a tensão CA de entrada do SR está

fora da faixa nominal, em estado anormal.
Data e Horário
A primeira linha mostra a data, com dia, mês e ano.

A segunda linha mostra o horário, com horas, minutos
e segundos
Ao clicar na Tecla AVANÇO (-->) aparecerá a tela de Alarmes
do Sistema Retificador.
1.8 INTERFACE LAN/ETHERNET
O Sistema Retificador SR30A/-48V/1620W/1.4.2 disponibiliza, através de conector RJ45 no painel

frontal da supervisão, uma comunicação por rede LAN/ETHERNET usando os protocolos
HTTP e SNMP para o monitoramento do sistema a distância. É possível o monitoramento e
acesso remoto do sistema de qualquer ponto que a rede de acesso permita, inclusive pela
internet, conforme exemplo visto na figura a seguir com outro modelo de SR.
Rev.: 03/09/2012 Texto: 801-095

1.8.1 CONFIGURAÇÃO DA REDE LOCAL DO EQUIPAMENTO
Em qualquer tela, no painel de controle do equipamento, segure a tecla [ENTER] por mais de
2 segundos e a mensagem de configuração de rede-local (lan) aparecerá:
Neste menu as teclas possuem as seguintes funções:

Tecla Subir: Escolhe SIM ou NÃO ou incrementa o número.
Tecla Avanço: Move o cursor para o próximo número.
Enter: Confirma e segue para a próxima tela.
Para obter o IP automaticamente, escolha SIM na tela utilizando DHCP.

Para configuração manual, escolha NÃO na mesma tela.
1.8.2 ACESSO PELA WEB (HTTP)
Digitar o número de IP da supervisão no navegador. Aparecerá a tela principal, mostrando o Status do

equipamento, alarmes, leituras de tensão e corrente.
O protocolo HTTP permite que se faça o monitoramento remoto usando um simples

navegador de internet, sem que seja necessária uma instalação de software.
É necessário saber qual é o endereço IP do aparelho e digitar o mesmo no navegador no
formato que segue:
http://número-do-ip (exemplo: http://192.168.0.1 )
Para entender o IP e como escolher o IP ideal, leia o item 1.8.9
Rev.: 03/09/2012 Texto: 801-095

Tela de Status/Leituras do Equipamento
1.8.3 CONFIGURAÇÃO DE REDE
Clicar na opção Configurações de Rede no menu localizado na lateral esquerda ou

Digitar http://número-do-ip/rede.htm.
Aparecerá uma tela solicitando os dados de acesso do administrador. O equipamento vem
configurado de fábrica com o seguinte acesso:
Nome do Usuário: admin

Senha: admin
(exemplo: http://192.168.0.1 )
Tela de Dados do Administrador
Rev.: 03/09/2012 Texto: 801-095

Tela de Configuração de Rede
Contatar o administrador da rede para maiores informações de como configurar.
Rev.: 03/09/2012 Texto: 801-095

1.8.4 CONFIGURAÇÃO DO SISTEMA
Clicar na opção Configurações do Sistema Retificador no menu localizado na lateral esquerda

ou Digitar http://número-do-ip/sistema.htm.
Os campos de “Usuário Administrador”, “Senha Administrador”, “Usuário Convidado”, “Senha

Convidado”, configuram os dados de acesso do Administrador e Convidado respectivamente.
O campo “Exigir a Autenticação do Convidado” ativa a permissão para a tela principal e
Histórico de Alarmes. Finalizando, inserir a data e horário local. Opcionalmente, poderá ser
configurado um Servidor SNTP para atualização automática do relógio interno, vide item 1.8.3.
Tela de Configuração do Sistema Retificador
Rev.: 03/09/2012 Texto: 801-095

1.8.5 CONFIGURANDO O ENVIO DE E-MAIL
A Supervisão disponibiliza a opção de envio de e-mail caso algum alarme seja ativado.
Para configurar:
Clicar na opção Configurações do Cliente SMTP no menu localizado na lateral esquerda ou
Digitar http://número-do-ip/smtp.htm.
Poderão ser configurados até 3 endereços de e-mail para envio das mensagens, nos campos
“Endereço de e-mail Destino” #1, #2, e #3. O servidor para envio dos e-mails é configurado no
campo “IP do servidor SMTP”. O campo “Remetente” configura o endereço de e-mail do remetente.
Caso o servidor de e-mails exija a autenticação, ela poderá ser configurada através dos campos de
“Usuário e Senha”. Opcionalmente o título do e-mail poderá receber a informação de localidade do
equipamento, que é configurada no campo “Localidade”. Esta opção é útil caso vários equipamentos
estejam ligados na rede em localidades diferentes.
Tela de Configuração do Cliente SMTP (e-mail)
Rev.: 03/09/2012 Texto: 801-095

1.8.6 MONITORANDO POR SNMP (SIMPLE NETWORK MANAGEMENT PROTOCOL)
A Unidade de Supervisão também suporta o protocolo SNMP, que permite a integração e

centralização do monitoramento e gerenciamento do sistema com os outros dispositivos na
rede, usando outros softwares de Gerenciamento SNMP. Ocorre o envio dos alarmes através
de Traps (termo específico do protocolo) para o servidor configurado.
Clicar na opção “Configurações do Agente SNMP” no menu localizado na lateral esquerda ou

Digitar http://número-do-ip/snmp.htm.
O campo IP é o endereço do servidor para onde serão enviados os Traps. No campo

“Community” é inserido o grupo. A opção habilitar envio de Trap habilita propriamente dito o
envio dos traps.
Tela de Configuração do Agente SNMP
1.8.7 HISTÓRICO DE ALARMES
Para acessar o registro de alarmes:

Clicar na opção Histórico de Alarmes no menu localizado na lateral esquerda ou
Digitar http://número-do-ip/alarmes.htm.
A primeira tabela possui as colunas data, hora, descrição do alarme, severidade, e notificado.
A coluna “Severidade” identifica o grau da ocorrência do alarme, sendo 0 para Não Grave e 1
para Grave.
A coluna “Notificado” informa se a ocorrência do alarme foi enviada por e-mail.
A segunda tabela mostra os erros relacionados ao envio de e-mail. Na ocorrência de algum

erro no envio do e-mail essa tabela mostrará a data, hora, e a descrição com o código do erro.
Rev.: 03/09/2012 Texto: 801-095

Tela de Histórico de Alarmes
1.8.8 INFORMAÇÕES DA FIRMWARE
Para acessar informações sobre a versão da Firmware:

Clicar na opção Sobre no menu localizado na lateral esquerda ou
Digitar http://número-do-ip/sobre.htm.
Tela de Informações da Firmware
Rev.: 03/09/2012 Texto: 801-095

1.8.9 ENTENDENDO OS ENDEREÇOS DE IP
Endereços IP são números que sevem para identificar um equipamento conectado à uma rede
que utiliza o protocolo TCP/IP para se comunicar com demais equipamentos. De forma
resumida, o endereço IP é um número que possui o formato 999.999.999.999 (4 octetos) onde
999 é um número de 0 a 254.
Os endereços IPs foram divididos em classes. Os IPs que começam com:
001.xxx.xxx.xxx a 126.xxx.xxx.xxx se chamam Classe A

128.xxx.xxx.xxx a 191.xxx.xxx.xxx, Classe B
193.xxx.xxx.xxx a 223.xxx.xxx.xxx, Classe C.
Todos os IPs possuem dono, ou seja, você não poderá usar qualquer IP em sua máquina se
a mesma estiver conectada à internet. Para usar uma rede local (interna), existem algumas
faixas de endereços IPs reservados para isso. As faixas são:
10.x.x.x com máscara de sub-rede 255.0.0.0

172.16.x.x a 172.31.x.x com máscara de sub-rede 255.255.0.0
192.168.0.x até 192.168.255.x com máscara de sub-rede 255.255.255.0
A Máscara de sub-rede informa o limite que o computador enxergará de aparelhos na rede.

Sempre que informa uma faixa de IPs que será usada, deve-se informar, ao equipamento, a
máscara de sub-rede.
Informe-se com o administrador de rede de sua empresa qual IP ou faixa de IPs você poderá
utilizar para configurar o equipamento. Se usar uma faixa fora do padrão ou usar um IP que já
está em uso, você não conseguirá acessar o equipamento.
Em geral, os IPs utilizados em rede local utilizam o modelo 192.168.0.xxx ou 192.168.1.xxx,
onde xxx vai de 2 a 253. Geralmente o número 1, 128 e 254 são utilizados para roteadores e
gateways de comunicação, ou seja, não use estes números finais.
Exemplo: ip 192.168.0.50 ip 192.168.1.125

máscara 255.255.255.0 máscara 255.255.255.0
gateway 192.168.0.1 gateway 192.168.1.1
Atenção aos primeiros 3 octetos, nos exemplos acima grafados em negrito. O gateway
(equipamento que deverá receber as solicitações deste equipamento), em geral tem o mesmo
início e termina-se, geralmente, com 1.
Rev.: 03/09/2012 Texto: 801-095

Em uma rede corporativa é comum haver um equipamento que forneça estes números de IPs,
de modo que o usuário não precise se preocupar com isso. Este equipamento possui um
serviço que se chama Servidor DHCP, que fornecerá o IP para as máquinas que não
possuem IPs configurados manualmente. Em geral, o Servidor DHCP está embutido em um
roteador conectado à rede ou faz parte de um serviço oferecido por algum servidor na rede.
1.8.10 LOG DE EVENTOS
As mensagens do sistema e alarmes são registrados e memorizados pela Supervisão do

SR. As mensagens podem ser lembradas em ordem cronológica. Os acontecimentos são
registrados com data e hora.
O LOG de EVENTOS está disponível para consulta através do serviço Web embutido no
equipamento. É preciso saber o número de IP do equipamento. A partir de um navegador de
internet (browser), tal como Internet Explorer, Firefox, etc, deve-se digitar o número de IP e
escolher a opção “Histórico de Alarmes”.
Principais Dados Técnicos da Unidade de Supervisão
-Dimensões: (A x L x P): 43 x 160 x 299 [mm]

-Peso: 880 g.
-Tensão de Entrada: 90 a 250VCA
35 a 65 VCC
-Consumo: 235mA
-MTBF> 120.000 Horas
-Para entradas DC e AC (Alimentação)
● Isolação com Megger de 500Vcc. ● Rigidez Dielétrica durante 1 minuto:

 DC-Massa:  20M ohms.  DC-Massa: 1000Vca.
 AC-Massa:  20M ohms.  AC-Massa: 1500Vca.
 AC-DC:  20M ohms.  AC-DC: 1000Vca.
Proteções:
● Termistor de proteção nas entradas AC e DC.

● Fusível de proteção nas entradas AC, Fase e Neutro.
Rev.: 03/09/2012 Texto: 801-095

2. ASSISTÊNCIA TÉCNICA
É aconselhável, quando comprovado o defeito, o envio do módulo Inversor defeituoso para a fábrica
para a realização do reparo.
Como manutenção preventiva, deve-se sempre que possível fazer a limpeza do equipamento, verificar a
fixação dos cabos nos conectores com a unidade desenergizada.
ATENÇÃO:
Utilizar luva Anti-Estática encontrada no comércio para fazer ajustes de Tensão de

Flutuação e Carga nos trimpots no painel da supervisão do SR por meio de chave de
fenda. Um nível igual ou superior a 4,8KV (Eletrostático) de contato nos trimpots pode
resetar o microcontrolador da unidade de supervisão.
Para tirar dúvidas técnicas de instalação, manutenção ou conserto entre em contato com nosso SAC
no número (11) 5564-9636.
Rev.: 03/09/2012 Texto: 801-095

3. DIAGRAMA EM BLOCOS
Rev.: 03/09/2012 Texto: 801-095

4. DIMENSÕES
Proteco Ind. Eletrotécnica Ltda.

Rua Gustavo da Silveira, 1371
Vila Santa Catarina - São Paulo/SP - CEP: 04376-006
Fone:(11) 5564 9633 / Fax::(11) 5563 9710
E-mail: comercial@proteco.com.br
Home page: www.proteco.com.br
Rev.: 03/09/2012 Texto: 801-095


Manual

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Manual

Enviado por

Direitos autorais:

Formatos disponíveis

MANUAL TÉCNICO DA FONTE DE CORRENTE CONTÍNUA

PROTECO MODELO: SR30A/-48V/1620W/1.4.2

SR com PFC e Supervisão Remota

Adquira seu Cartão BNDES Visa e compre produtos Proteco pagando em

Rev.: 03/09/2012 Texto: 801-095

1- Colocar o Sistema Retificador no Rack 19”

2- Verificar se a tensão da rede está dentro da faixa 187Vca a 264Vca.

3- Entrar com os cabos (desenergizados) no conector de entrada AC na parte traseira do SR.

Rev.: 03/09/2012 Texto: 801-095

SISTEMA RETIFICADOR SR30A/-48V/1620W/1.4.2

O Sistema Retificador é composto de duas Unidades Retificadoras de 15A com alimentação em

1.2 PRINCIPAIS DADOS TÉCNICOS DO SR30A/-48V/1620W/1.4.2

- Dimensões: (A x L x P): 45 x 482 x 330 [mm]

- MTBF > 120.000 hrs para 25ºC de temperatura ambiente.

Rev.: 03/09/2012 Texto: 801-095

● Isolação com Megger de 500Vcc. ● Rigidez Dielétrica durante 1 minuto:

 Fusível de Saída para Bateria e Consumidores no Painel frontal do SR.

Painel Frontal da Unidade de Supervisão

Rev.: 03/09/2012 Texto: 801-095

No Painel também existem Leds que indicam o Status do Sistema Retificador:

STATUS Cor do LED

1.4 Unidade de Supervisão Remota (USR)

A unidade de supervisão é composta pelo circuito de comando, microcontrolador, por amplificadores

Painel Frontal da Unidade de Supervisão

Rev.: 03/09/2012 Texto: 801-095

A unidade de supervisão (UMC/06) é composta pelo circuito de comando, microcontrolador, por

O Display de LCD da supervisão mostrará, através da seleção pelo teclado, as grandezas:

1.6 TECLADO E AJUSTES NA SUPERVISÃO

Chave de Seleção de Modo Flutuação/Carga

Rev.: 03/09/2012 Texto: 801-095

- Tensão: 54,0 Vcc para Bateria regulada por válvula

- Limitação de Corrente: 30A. (Ajuste Interno)

- Sensor de Sobretensão intrínseca (ajuste interno): -58,7Vcc p/bateria ventilada

SENSOR Bateria VRLA

Tabela com valores default de fábrica.

Painel Frontal da Unidade de Supervisão

Rev.: 03/09/2012 Texto: 801-095

Utilizar luva Anti-Estática encontrada no comércio para fazer ajustes de Tensão de

1.7 SINALIZAÇÃO LOCAL DA SUPERVISÃO

O Display de LCD da Supervisão mostrará, através da seleção pelo teclado, as grandezas:

Os Leds localizados próximos ao teclado também sinalizarão o status do SR: CA Anormal;

Painel Frontal da Unidade de Supervisão

Os LEDs de sinalização ou alarme representam:

CA ANOR – Tensão CA de Entrada Anormal (sem entrada de energia externa ou rede

Rev.: 03/09/2012 Texto: 801-095

A seguir temos exemplos de leitura no display de LCD da Supervisão.

Leitura de Tensão e Correntes

Leitura de Corrente individual

Os Alarmes vistos no painel da supervisão através de LEDs

O Alarme TA no Display indica que a Tensão de Saída

O Alarme BD indica que a bateria está sendo descarregada,

Rev.: 03/09/2012 Texto: 801-095

O Alarme BC indica que a bateria está sendo carregada.

O Alarme CAA indica que a tensão CA de entrada do SR está

A primeira linha mostra a data, com dia, mês e ano.

1.8 INTERFACE LAN/ETHERNET

O Sistema Retificador SR30A/-48V/1620W/1.4.2 disponibiliza, através de conector RJ45 no painel

Rev.: 03/09/2012 Texto: 801-095

Neste menu as teclas possuem as seguintes funções:

Para obter o IP automaticamente, escolha SIM na tela utilizando DHCP.

1.8.2 ACESSO PELA WEB (HTTP)

Digitar o número de IP da supervisão no navegador. Aparecerá a tela principal, mostrando o Status do

O protocolo HTTP permite que se faça o monitoramento remoto usando um simples

http://número-do-ip (exemplo: http://192.168.0.1 )
