LABORATÓRIO DE ARQUITETURA DE COMPUTADORES
PORTAS LÓGICAS DIGITAIS SECUNDÁRIAS

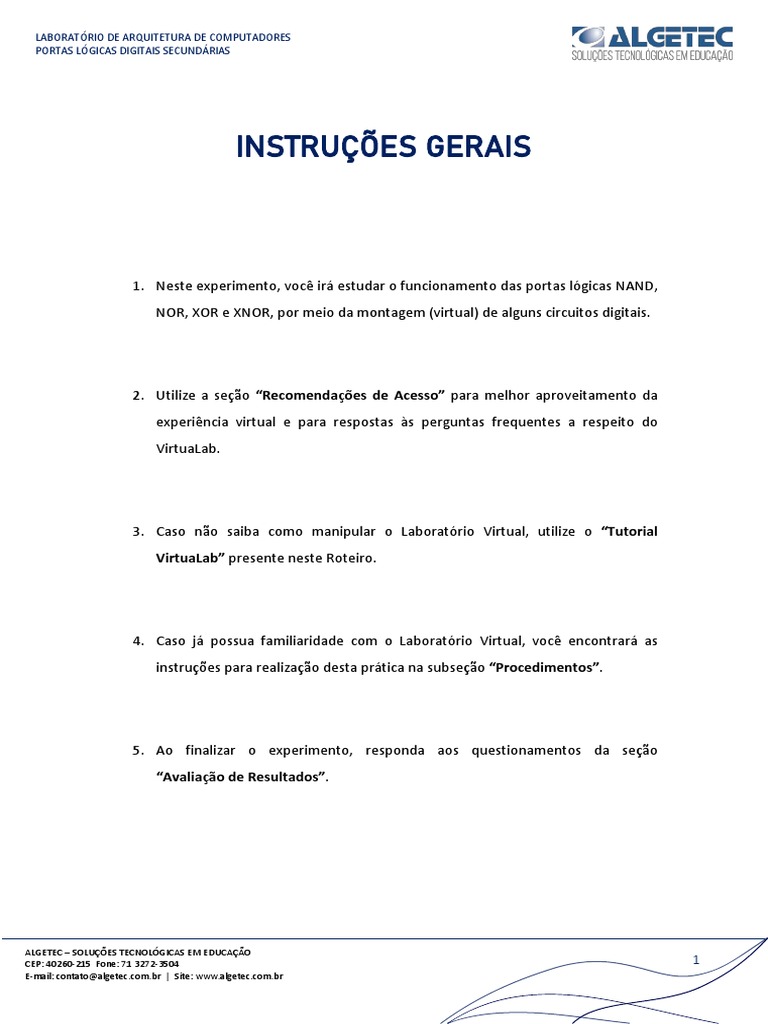

INSTRUÇÕES GERAIS
1. Neste experimento, você irá estudar o funcionamento das portas lógicas NAND,
NOR, XOR e XNOR, por meio da montagem (virtual) de alguns circuitos digitais.
2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

experiência virtual e para respostas às perguntas frequentes a respeito do
VirtuaLab.
3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

VirtuaLab” presente neste Roteiro.
4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

instruções para realização desta prática na subseção “Procedimentos”.
5. Ao finalizar o experimento, responda aos questionamentos da seção

“Avaliação de Resultados”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

CEP: 40260-215 Fone: 71 3272-3504 1
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
RECOMENDAÇÕES DE ACESSO
PARA ACESSAR O VIRTUALAB
ATENÇÃO:
O LABORATÓRIO VIRTUAL DEVE SER ACESSADO POR COMPUTADOR. ELE NÃO DEVE
SER ACESSADO POR CELULAR OU TABLET.
O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.
SEU PRIMEIRO ACESSO SERÁ UM POUCO MAIS LENTO, POIS ALGUNS PLUGINS SÃO
BUSCADOS NO SEU NAVEGADOR. A PARTIR DO SEGUNDO ACESSO, A VELOCIDADE DE
ABERTURA DOS EXPERIMENTOS SERÁ MAIS RÁPIDA.
1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

2. Caso utilize o Windows 7, dê preferência ao navegador Mozilla Firefox;
3. Feche outros programas que podem sobrecarregar o seu computador;
4. Verifique se o seu navegador está atualizado;
5. Realize teste de velocidade da internet.
Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

Laboratórios Virtuais. Caso elas não se apliquem ao seu problema, consulte a nossa
seção de “Perguntas Frequentes”, disponível em: https://algetec.movidesk.com/kb/pt-
br/
Neste mesmo link, você poderá usar o chat ou abrir um chamado para o contato com
nossa central de suporte. Se preferir, utilize os QR CODEs para um contato direto por
Whatsapp (8h às 18h) ou para direcionamento para a central de suporte. Conte conosco!

CEP: 40260-215 Fone: 71 3272-3504 2
PERGUNTAS FREQUENTES
1. O laboratório virtual está lento, o que devo fazer?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver

de vídeo instalado na máquina.
c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.
d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

“Detalhes”. Se estiver em 100%, feche outros aplicativos ou reinicie o
computador.

CEP: 40260-215 Fone: 71 3272-3504 3
2. O laboratório apresentou tela preta, como proceder?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador. Caso persista, desative a opção e tente
novamente.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver

de vídeo instalado na máquina.
c) Verifique se o navegador está atualizado.

CEP: 40260-215 Fone: 71 3272-3504 4
DESCRIÇÃO DO LABORATÓRIO
MATERIAIS NECESSÁRIOS
 Porta NAND;
 Porta OR;
 Porta NOT;
 Porta XOR;
 Porta XNOR;
 LED;
 Chaves;
 Fios de interligação.
PROCEDIMENTOS
CONHECENDO O LABORATÓRIO
Antes de realizar a montagem dos circuitos no laboratório virtual, é necessário que

você reconheça os principais recursos do simulador. Nesta etapa, serão
apresentadas algumas funcionalidades deste laboratório, permitindo que os
experimentos sejam realizados sem dificuldades.

CEP: 40260-215 Fone: 71 3272-3504 5
EXPERIMENTO 1
1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA NAND
Posicione duas chaves (switches). Em seguida, posicione uma porta NAND. Por
último, posicione um LED (diodo emissor de luz). A seguir apresentamos o diagrama
elétrico do circuito a ser montado no simulador deste experimento.
2. CONECTANDO OS CABOS
Conecte as saídas dos switches nas entradas da porta NAND. Por fim, conecte a saída
da porta NAND na entrada do LED.
3. OBSERVANDO O CIRCUITO
Este circuito consiste de uma porta NAND (com 2 entradas), um LED (diodo emissor
de luz) e duas chaves (Switch A e Switch B). O LED vai acender somente quando a
saída “S” da porta AND estiver em nível lógico alto, e essa saída vai variar conforme
os valores (0/1) colocados nas duas entradas da porta AND (por meio da posição das
chaves).

CEP: 40260-215 Fone: 71 3272-3504 6
4. AVALIANDO OS RESULTADOS
Siga para a seção “Avaliação dos Resultados”, localizada nas páginas 12 a 15 deste
roteiro, e responda de acordo com o que foi observado no experimento, associando
também com os conhecimentos aprendidos sobre o tema.
EXPERIMENTO 2
1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTAS NOR (OR + NOT)
Posicione duas chaves (switches). Em seguida, posicione uma porta OR. Feito isso,
coloque uma porta NOT após a porta OR. Por último, posicione um LED (diodo
emissor de luz). A seguir apresentamos o diagrama elétrico do circuito a ser
montado no simulador deste experimento.
Conecte as saídas dos switches nas entradas da porta OR. Conecte a saída da porta

CEP: 40260-215 Fone: 71 3272-3504 7
OR na entrada da porta NOT. Por fim, conecte a saída da porta NOT na entrada do
LED.
Este circuito consiste de uma porta OR (com 2 entradas), uma porta NOT, um LED
(diodo emissor de luz) e duas chaves (Switch A e Switch B). O LED vai acender
somente quando a saída “S” da porta NOT estiver em nível lógico alto, e essa saída
vai variar conforme os valores (0/1) colocados nas duas entradas da porta OR (por
meio da posição das chaves).
EXPERIMENTO 3
1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA XOR
Posicione duas chaves (switches). Em seguida, posicione uma porta XOR. Por último,
posicione um LED (diodo emissor de luz). A seguir apresentamos o diagrama elétrico
do circuito a ser montado no simulador deste experimento.

CEP: 40260-215 Fone: 71 3272-3504 8
Conecte as saídas dos switches na entrada da porta XOR. Por fim, conecte a saída da
porta XOR na entrada do LED.
Este circuito consiste de uma porta XOR (com 2 entradas), um LED (diodo emissor de
luz) e duas chaves (Switch A e Switch B). O LED vai acender somente quando a saída
“S” da porta XOR estiver em nível lógico alto, e essa saída vai variar conforme os
valores (0/1) colocados nas duas entradas da porta XOR (por meio da posição das
chaves).

CEP: 40260-215 Fone: 71 3272-3504 9
EXPERIMENTO 4
1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA XNOR (XOR + NOT)
Posicione duas chaves (switches). Em seguida, posicione uma porta XOR. Feito isso,
coloque uma porta NOT. Por último, posicione um LED (diodo emissor de luz). A
seguir apresentamos o diagrama elétrico do circuito a ser montado no simulador
deste experimento.
Conecte as saídas dos switches na entrada da porta XOR. Em seguida, conecte a

saída da porta XOR na entrada da porta NOT. Por fim, conecte a saída da porta NOT
na entrada do LED.
Este circuito consiste de uma porta XOR (com 2 entradas), uma porta NOT, um LED
(diodo emissor de luz) e duas chaves (Switch A e Switch B). O LED vai acender
somente quando a saída “S” da porta NOT estiver em nível lógico alto, e essa saída
vai variar conforme os valores (0/1) colocados nas duas entradas da porta XOR (por

CEP: 40260-215 Fone: 71 3272-3504 10
meio da posição das chaves).

CEP: 40260-215 Fone: 71 3272-3504 11
AVALIAÇÃO DOS RESULTADOS
EXPERIMENTO 1
1. Complete a tabela verdade da PORTA NAND:
Entradas Saída = LED

(aceso = 1; apagado = 0)
A B S
0 0 1
0 1 1
1 0 1
1 1 0
Agora, compare os resultados obtidos na tabela verdade acima com a tabela verdade
da porta NAND, já estudada na teoria e responda a questão:
2. Os resultados obtidos comprovam a tabela verdade da porta NAND? A saída

será igual a 1 em várias situações de entrada, dessa forma, o que podemos
concluir?

CEP: 40260-215 Fone: 71 3272-3504 12
EXPERIMENTO 2
1. Complete a tabela verdade da PORTA NOR:

A B S
0 0 1
0 1 0
1 0 0
1 1 0
da porta NOR, já estudada na teoria e responda a questão:
2. Os resultados obtidos comprovam a tabela verdade da porta NOR? Podemos

obter uma porta NOR a partir de uma porta OR mais uma porta NOT? Por que?

CEP: 40260-215 Fone: 71 3272-3504 13
EXPERIMENTO 3
1. Complete a tabela verdade da PORTA XOR:

A B S
0 0 0
0 1 1
1 0 1
1 1 0
da porta XOR, já estudada na teoria e responda a questão:
2. Os resultados obtidos comprovam a tabela verdade da porta XOR? A saída será

igual a 1 em apenas 2 situações, o que podemos concluir?

CEP: 40260-215 Fone: 71 3272-3504 14
EXPERIMENTO 4
1. Complete a tabela verdade da PORTA XNOR:

A B S
0 0 1
0 1
0
1 0 0
1 1 1
da porta XNOR, já estudada na teoria e responda a questão:
2. Os resultados obtidos comprovam a tabela verdade da porta XNOR? Podemos

obter uma porta XNOR a partir de uma porta XOR mais uma porta NOT? Por que a
porta XNOR é chamada também de bloco coincidência?

CEP: 40260-215 Fone: 71 3272-3504 15
TUTORIAL VIRTUALAB
CONHECENDO O LABORATÓRIO
Na tela inicial, é possível ver a área de trabalho do simulador. Na lateral esquerda da

tela, está exibido o menu de Entradas, com a lista das entradas disponíveis para serem
utilizadas no circuito.

CEP: 40260-215 Fone: 71 3272-3504 16
Para adicionar um componente na área de trabalho, basta clicar com o botão esquerdo
do mouse sobre ele no menu lateral e arrastar o mouse até a posição desejada na área
de trabalho.
Para remover um componente, basta clicar com o botão direito do mouse sobre ele e
selecionar a opção “Remover”.

CEP: 40260-215 Fone: 71 3272-3504 17
É possível acessar o menu de Portas e de Saídas clicando com o botão esquerdo do

mouse sobre o nome do menu desejado, no canto superior esquerdo da tela.
Para conectar dois componentes, basta clicar com o botão esquerdo do mouse sobre a
saída de um componente e arrastar até a entrada do outro componente.
Nesse simulador, o cabo branco representa o nível lógico baixo (igual a 0) e o cabo azul
representa nível alto (igual a 1).

CEP: 40260-215 Fone: 71 3272-3504 18
Para remover uma conexão, basta clicar com o botão direito do mouse sobre a
conexão e selecionar a opção “Remover”.
Caso deseje remover todas as conexões da área de trabalho, é possível selecionar a

opção “Remover todas as conexões”, no canto superior direito da tela.

CEP: 40260-215 Fone: 71 3272-3504 19
Caso deseje limpar toda a área de trabalho, apagando todas as conexões e

componentes, basta selecionar a função “Limpar área de trabalho”, também no canto
superior direito da tela.
É possível configurar a duração do pulso do componente “clock”, quando ele estiver na

área de trabalho, clicando com o botão direito do mouse sobre ele e selecionando a
opção “Configurar”.

CEP: 40260-215 Fone: 71 3272-3504 20
Surgirá uma janela no canto inferior esquerdo da tela. Perceba que o padrão para essa
duração é 1000 ms. É possível alterar esse valor clicando com o botão esquerdo do
mouse sobre os botões “-” e “+”, ou clicando sobre o valor exibido e digitando um
novo valor. Após a alteração, feche a janela de configuração do Clock clicando sobre o
“X” no canto superior direito da janela.
É possível mover os componentes mesmo após a conexão ter sido feita. Para isso,
basta clicar com o botão esquerdo do mouse e arrastar o componente desejado.
Perceba que o cabo acompanhará a mudança.

CEP: 40260-215 Fone: 71 3272-3504 21
EXPERIMENTO 1
1. MONTANDO O CIRCUITO ELETRÔNICO COM A PORTA

NAND
Posicione duas chaves clicando com o botão esquerdo do mouse sobre o ícone com o
nome “Switch” e arrastando para a área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 22
Em seguida, visualize as portas clicando com o botão esquerdo do mouse sobre a aba
“Portas”.
Posicione a porta NAND clicando com o botão esquerdo do mouse sobre a porta lógica
e arrastando para área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 23
Por fim, visualize a aba de saídas e posicione o LED clicando com o botão esquerdo do
mouse sobre LED arrastando para área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 24
Conecte as saídas dos switches na porta NAND clicando com o botão esquerdo do
mouse sobre o terminal dos switches e arrastando para os terminais da porta NAND.
Repita o processo anterior para a saída da porta NAND e a entrada do LED.

CEP: 40260-215 Fone: 71 3272-3504 25
Observe o resultado do circuito e confira se ele bate com o esperado. O LED só não
acenderá quando ambas as entradas forem 1 (chave para cima).

CEP: 40260-215 Fone: 71 3272-3504 26
EXPERIMENTO 2
1. MONTANDO UM CIRCUITO ELETRÔNICO COM A PORTA

NOR (OR+NOT)

CEP: 40260-215 Fone: 71 3272-3504 27
“Portas”.
Posicione a porta OR clicando com o botão esquerdo do mouse sobre a porta lógica e
arrastando para área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 28
Posicione a porta NOT após a porta OR clicando com o botão esquerdo do mouse
sobre a porta lógica e arrastando para área de trabalho.
mouse sobre o LED e arrastando para área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 29
Conecte as saídas dos switches na porta OR clicando com o botão esquerdo do mouse
sobre o terminal dos switches e arrastando para os terminais da porta OR.
Repita o processo anterior para a saída da porta OR e a entrada da porta NOT, assim
como no LED.
Observe o resultado do circuito e confira se ele bate com o esperado. O LED será aceso
quando ambas as entradas forem iguais a 0 (chave para baixo).

CEP: 40260-215 Fone: 71 3272-3504 30

CEP: 40260-215 Fone: 71 3272-3504 31
EXPERIMENTO 3
1. MONTANDO O CIRCUITO ELETRÔNICO COM A PORTA XOR
Posicione a chave clicando com o botão esquerdo do mouse sobre o ícone com o nome
“Switch” e arrastando para a área de trabalho.

CEP: 40260-215 Fone: 71 3272-3504 32
“Portas”.
Posicione a porta XOR clicando com o botão esquerdo do mouse sobre a porta lógica e

CEP: 40260-215 Fone: 71 3272-3504 33

CEP: 40260-215 Fone: 71 3272-3504 34
Conecte a saída dos switches na porta XOR clicando com o botão esquerdo do mouse
sobre os terminais dos switches e arrastando para os terminais da porta XOR.
Repita o processo anterior para a saída da porta XOR e a entrada do LED.
Observe o resultado do circuito e confira se ele bate com o esperado. O LED só será
aceso quando ambas entradas forem diferentes (chave para baixo e chave para cima).

CEP: 40260-215 Fone: 71 3272-3504 35

CEP: 40260-215 Fone: 71 3272-3504 36
EXPERIMENTO 4
1. MONTANDO UM CIRCUITO ELETRÔNICO COM A PORTA

XNOR (XOR+NOT)

CEP: 40260-215 Fone: 71 3272-3504 37
“Portas”.
Posicione a porta XOR clicando com o botão esquerdo do mouse sobre a porta lógica e

CEP: 40260-215 Fone: 71 3272-3504 38
Posicione a porta NOT clicando com o botão esquerdo do mouse sobre a porta lógica e

CEP: 40260-215 Fone: 71 3272-3504 39
Conecte a saída dos switches na porta XOR clicando com o botão esquerdo do mouse
sobre os terminais dos switches e arrastando para os terminais da porta XOR.
Repita o processo anterior para a saída da porta XOR e a entrada da porta NOT, assim
como nos LEDs.

CEP: 40260-215 Fone: 71 3272-3504 40
Observe o resultado do circuito e confira se ele bate com o esperado. O LED será aceso
quando ambas as entradas forem iguais (chave para baixo ou chave para cima em
ambos switches).

CEP: 40260-215 Fone: 71 3272-3504 41

Lab002 002

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Lab002 002

Enviado por

Direitos autorais:

Formatos disponíveis

LABORATÓRIO DE ARQUITETURA DE COMPUTADORES

PORTAS LÓGICAS DIGITAIS SECUNDÁRIAS

2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

5. Ao finalizar o experimento, responda aos questionamentos da seção

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.

1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. O laboratório virtual está lento, o que devo fazer?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver

c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.

d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

2. O laboratório apresentou tela preta, como proceder?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver

c) Verifique se o navegador está atualizado.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Antes de realizar a montagem dos circuitos no laboratório virtual, é necessário que

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA NAND

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTAS NOR (OR + NOT)

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA XOR

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. MONTANDO O CIRCUITO ELETRÔNICO COM PORTA XNOR (XOR + NOT)

Conecte as saídas dos switches na entrada da porta XOR. Em seguida, conecte a

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

meio da posição das chaves).

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

AVALIAÇÃO DOS RESULTADOS

1. Complete a tabela verdade da PORTA NAND:

Entradas Saída = LED

2. Os resultados obtidos comprovam a tabela verdade da porta NAND? A saída

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. Complete a tabela verdade da PORTA NOR:

Entradas Saída = LED

2. Os resultados obtidos comprovam a tabela verdade da porta NOR? Podemos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. Complete a tabela verdade da PORTA XOR:

Entradas Saída = LED

2. Os resultados obtidos comprovam a tabela verdade da porta XOR? A saída será

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1. Complete a tabela verdade da PORTA XNOR:

Entradas Saída = LED

2. Os resultados obtidos comprovam a tabela verdade da porta XNOR? Podemos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Na tela inicial, é possível ver a área de trabalho do simulador. Na lateral esquerda da

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

É possível acessar o menu de Portas e de Saídas clicando com o botão esquerdo do

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Caso deseje remover todas as conexões da área de trabalho, é possível selecionar a

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Caso deseje limpar toda a área de trabalho, apagando todas as conexões e
