Roteiro

LABORATÓRIO DE FÍSICA
ASSOCIAÇÃO DE RESISTORES

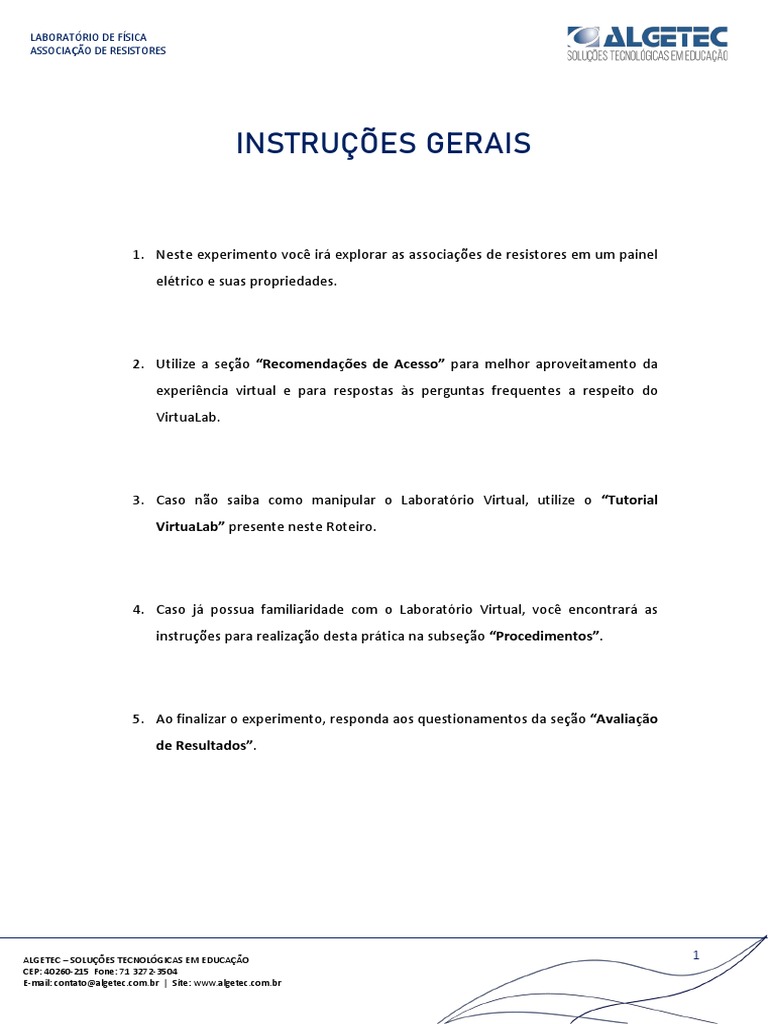

INSTRUÇÕES GERAIS
1. Neste experimento você irá explorar as associações de resistores em um painel

elétrico e suas propriedades.
2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

experiência virtual e para respostas às perguntas frequentes a respeito do
VirtuaLab.
3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

VirtuaLab” presente neste Roteiro.
4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

instruções para realização desta prática na subseção “Procedimentos”.
5. Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação

de Resultados”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 1

CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
RECOMENDAÇÕES DE ACESSO
PARA ACESSAR O VIRTUALAB
ATENÇÃO:
O LABORATÓRIO VIRTUAL DEVE SER ACESSADO POR COMPUTADOR. ELE NÃO DEVE SER
ACESSADO POR CELULAR OU TABLET.
O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.
SEU PRIMEIRO ACESSO SERÁ UM POUCO MAIS LENTO, POIS ALGUNS PLUGINS SÃO
BUSCADOS NO SEU NAVEGADOR. A PARTIR DO SEGUNDO ACESSO, A VELOCIDADE DE
ABERTURA DOS EXPERIMENTOS SERÁ MAIS RÁPIDA.
1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

2. Caso utilize o Windows 7, dê preferência ao navegador Mozilla Firefox;
3. Feche outros programas que podem sobrecarregar o seu computador;
4. Verifique se o seu navegador está atualizado;
5. Realize teste de velocidade da internet.
Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

Laboratórios Virtuais. Caso elas não se apliquem ao seu problema, consulte a nossa seção
de “Perguntas Frequentes”, disponível em: https://algetec.movidesk.com/kb/pt-br/
Neste mesmo link, você poderá usar o chat ou abrir um chamado para o contato com
nossa central de suporte. Se preferir, utilize os QR CODEs para um contato direto por
Whatsapp (8h às 18h) ou para direcionamento para a central de suporte. Conte conosco!

CEP: 40260-215 Fone: 71 3272-3504
PERGUNTAS FREQUENTES
1) O laboratório virtual está lento, o que devo fazer?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

vídeo instalado na máquina.
c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.
d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

“Detalhes”. Se estiver em 100%, feche outros aplicativos ou reinicie o
computador.

CEP: 40260-215 Fone: 71 3272-3504
2) O laboratório apresentou tela preta, como proceder?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador. Caso persista, desative a opção e tente
novamente.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

vídeo instalado na máquina.
c) Verifique se o navegador está atualizado.

CEP: 40260-215 Fone: 71 3272-3504
DESCRIÇÃO DO LABORATÓRIO
MATERIAIS NECESSÁRIOS
• Quadro elétrico;
• Pontes;
• Lâmpadas;
• Multímetro.
PROCEDIMENTOS
FASE 1 – ASSOCIAÇÃO DE RESISTORES EM SÉRIE
1. MONTANDO O EXPERIMENTO
Posicione a ponte no borne 1 e as lâmpadas nos bornes 3, 5, 6 e 7. Ligue o quadro

elétrico.
2. AJUSTANDO O MULTÍMETRO
Configure o equipamento para medir tensão contínua.
3. MEDINDO A TENSÃO
Conecte a ponta de prova vermelha e a ponta de prova preta em 3A e 3B,

respectivamente. Verifique a tensão na lâmpada no borne 3. Reposicione as
pontas de prova no quadro elétrico de forma a verificar a tensão nas lâmpadas
dos bornes 5, 6 e 7. Remova a lâmpada do borne 6 do quadro e posicione neste
borne uma ponte. Verifique os valores da tensão nas lâmpadas nos soquetes 3,
5 e 7.

CEP: 40260-215 Fone: 71 3272-3504
4. MEDINDO A CORRENTE ELÉTRICA
Posicione na mesa as pontas de prova do multímetro que estiverem conectadas

ao quadro. Ajuste o multímetro para medir corrente contínua. Remova a ponte
do soquete 6, posicione as pontas neste soquete e verifique a corrente. Remova
as pontas do soquete 6, reposicione a lâmpada do soquete 3 para o soquete 6 e
posicione as pontas de prova no soquete 3 para verificar a corrente neste ponto.
Utilize as instruções deste passo para realizar a leitura das correntes nos
soquetes 5 e 7. Siga para a seção “Avaliação de Resultados”, neste roteiro, e
responda de acordo com o que foi observado neste experimento.
5. DESMONTANDO AS LIGAÇÕES
Retorne todos os componentes utilizados até então para suas posições iniciais
na mesa. Desligue o quadro elétrico.

CEP: 40260-215 Fone: 71 3272-3504
FASE 2 – ASSOCIAÇÃO DE RESISTORES EM PARALELO
Posicione as pontes nos bornes 1, 5, 6 e 7 e as lâmpadas nos soquetes 2, 3 e 4.

Ligue o quadro elétrico.

dos bornes 3 e 4. Posicione a lâmpada do borne 3 do quadro na mesa e verifique
o que ocorre com as lâmpadas restantes. Siga para a seção “Avaliação de
Resultados”, neste roteiro, e responda de acordo com o que foi observado neste
experimento.
4. DESMONTANDO AS LIGAÇÕES
Retorne todos os componentes utilizados até então para suas posições iniciais
na mesa. Desligue o quadro elétrico.

CEP: 40260-215 Fone: 71 3272-3504
FASE 3 – ASSOCIAÇÃO MISTA DE RESISTORES
Posicione as pontes nos bornes 1, 6 e 7 e as lâmpadas nos soquetes 2, 3, 4 e 5.

Ligue o quadro elétrico.
3. ANALISANDO O CIRCUITO
Remova e recoloque a lâmpada do borne 3 e verifique a luminosidade das outras

lâmpadas durante este processo. Remova as lâmpadas dos bornes 2 e 4.
Verifique a luminosidade das lâmpadas restantes no circuito ao realizar estas
ações. Reposicione as lâmpadas nos bornes 2 e 4.

dos bornes 3, 4 e 5. Posicione a ponta de prova vermelha e a ponta de prova
preta em 3A e 5B, respectivamente. Verifique a tensão entre estes pontos. Siga
para a seção “Avaliação de Resultados”, neste roteiro, e responda de acordo
com o que foi observado neste experimento.

CEP: 40260-215 Fone: 71 3272-3504
AVALIAÇÃO DOS RESULTADOS
FASE 1 – ASSOCIAÇÃO DE RESISTORES EM SÉRIE
1. Preencha a tabela 1 com os resultados obtidos durante o passo 3 (Medindo a

tensão).
Lâmpada Tensão (V)

3
5
6
7
Tabela 1 – Dados experimentais de tensão com quatro resistores em série

tensão) após a remoção da lâmpada do borne 6.

3
5
7
Tabela 2 – Dados experimentais de tensão com três resistores em série

CEP: 40260-215 Fone: 71 3272-3504
3. Com base em suas observações, comente a veracidade da seguinte afirmação:

“Em uma associação em série a soma das tensões elétricas sobre cada
componente (lâmpada) é igual a tensão elétrica total atuante no circuito.”
4. Caso um circuito possuísse 20 lâmpadas em série e uma das lâmpadas

“queimasse”, o que aconteceria com as demais lâmpadas do circuito? Justifique
a sua resposta.
5. Qual a corrente equivalente que percorre este circuito?
6. Como é o comportamento da corrente elétrica no circuito que você montou?

Explique.

CEP: 40260-215 Fone: 71 3272-3504
FASE 2 – ASSOCIAÇÃO DE RESISTORES EM PARALELO

tensão).

2
3
4
Tabela 3 – Dados experimentais de tensão com resistores em paralelo
2. Com base em suas medições, comente a veracidade da seguinte afirmação: “Em

uma associação em paralelo os componentes do circuito ficam submetidos a
uma mesma tensão elétrica”.
3. Com base em suas observações, comente a veracidade da seguinte afirmação:

“Em uma associação em paralelo, a retirada de um dos componentes do circuito
(lâmpadas) não interrompe o funcionamento dos demais componentes.”

CEP: 40260-215 Fone: 71 3272-3504
FASE 3 – ASSOCIAÇÃO MISTA DE RESISTORES
1. Em relação a luminosidade observada pelas lâmpadas ao final do passo 1

(montado o experimento), foi possível observar alguma diferença entre elas? Em
caso afirmativo, qual foi a diferença? Justifique.

tensão).

2
3
4
5
Tabela 5 – Dados experimentais de tensão com associação mista de resistores
3. Qual foi a tensão medida entre os terminais 2A e 5B? Utilizando seus

conhecimentos sobre circuitos elétricos e associação de resistores, explique
como a tensão fornecida pela fonte é dividida entre as lâmpadas do circuito
montado no passo 1.

CEP: 40260-215 Fone: 71 3272-3504
TUTORIAL VIRTUALAB
FASE 1 - ASSOCIAÇÃO DE RESISTORES EM SÉRIE
Para posicionar pontes no quadro elétrico clique com o botão direito do mouse na ponte
desejada e selecione a opção “Posicionar no borne”.

CEP: 40260-215 Fone: 71 3272-3504
Observe que os bornes com suas posições sinalizadas aparecem!
Para posicionar a ponte no borne, clique com o botão esquerdo do mouse na posição
desejada.

CEP: 40260-215 Fone: 71 3272-3504
Para associação em série, posicione a ponte no borne 1.
Observe que a ponte se posicionou no borne 1.

Para posicionar as lâmpadas no quadro elétrico clique com o botão direito do mouse na
lâmpada desejada e selecione a opção “Posicionar no borne”.

CEP: 40260-215 Fone: 71 3272-3504
desejada.

CEP: 40260-215 Fone: 71 3272-3504
Para este experimento, posicione lâmpadas nos bornes 3, 5, 6 e 7.
Observe o posicionamento das lâmpadas!
ATENÇÃO: Certifique-se que a montagem do circuito elétrico não possui curto-circuito.
Ligando quadro elétrico:
Clique com o botão esquerdo do mouse na opção de câmera “Quadro” para poder
visualizá-lo.

CEP: 40260-215 Fone: 71 3272-3504
Observe a chave do quadro elétrico!
Em seguida, clique com o botão esquerdo do mouse sobre a chave no quadro elétrico
para ligar o equipamento.

CEP: 40260-215 Fone: 71 3272-3504
Observe que as lâmpadas acenderam!

CEP: 40260-215 Fone: 71 3272-3504
Para visualizar o equipamento de medição, clique com o botão esquerdo do mouse na

opção de câmera “Multímetro”.
Observe o multímetro!
Ajustando para medir tensão:
Para medir com o multímetro a tensão nos pontos do quadro elétrico, Clique novamente
sobre o multímetro com o botão direito do mouse e selecione a opção “Medir tensão
contínua”.

CEP: 40260-215 Fone: 71 3272-3504
3. MEDIÇÃO DE TENSÃO
Clique nas pontas de prova do multímetro e selecione a opção “Posicionar no quadro”

para posicionar as pontas de prova no quadro.
Posicione primeiro a ponta de prova vermelha e depois a preta!

CEP: 40260-215 Fone: 71 3272-3504
Medindo tensão na lâmpada 3:
Para posicionar a ponta de prova clique com o botão esquerdo do mouse na posição
“3A”, indicada abaixo.
Em seguida, clique com o botão direito do mouse sobre a ponta de prova preta e
selecione a opção “Posicionar no quadro”, para posicionar a ponta de prova no quadro.

CEP: 40260-215 Fone: 71 3272-3504
Em seguida, clique com o botão esquerdo do mouse na posição 3B do quadro elétrico

para posicionar a ponta de prova preta.
Observe que o ponto laranja representa a ponta de prova vermelha que você posicionou
no quadro elétrico.
Observar o valor de tensão:
Observe que após inserir as duas pontas de prova o valor da tensão aparece no visor do
multímetro.

CEP: 40260-215 Fone: 71 3272-3504
Em seguida, clique com o botão esquerdo do mouse na opção de câmera “Quadro” para
visualizá-lo.
Medindo tensão nas lâmpadas 5:
Para reposicionar a ponta de prova vermelha, clique com o botão direito do mouse sobre
a ponta de prova e selecione a opção “Reposicionar no quadro”.
Em seguida clique com o botão esquerdo do mouse na posição “5A” do quadro elétrico
para posicionar a ponta de prova.

CEP: 40260-215 Fone: 71 3272-3504
Observe que a ponta de prova se reposicionou no quadro elétrico!
Para posicionar a ponta de prova preta clique com o botão direito do mouse sobre a
ponta de prova preta e selecione a opção “Reposicionar no quadro”.
Em seguida clique com o botão esquerdo do mouse na posição 5B do quadro elétrico

para posicionar a ponta de prova no quadro elétrico.

CEP: 40260-215 Fone: 71 3272-3504
Observe o valor da tensão no visor do multímetro e anote na tabela criada.
Realize a medição da tensão para as lâmpadas 6 e 7.
Retirando a lâmpada 6:
Clique com o botão direito do mouse sobre a lâmpada 6 e selecione a opção “Posicionar
na mesa”
Observe que a lâmpada foi retirada do borne!

CEP: 40260-215 Fone: 71 3272-3504
Posicionando ponte no borne 6:
Clique com o botão esquerdo do mouse na seleção de câmera “Bancada” para visualizar
os bornes.
Em seguida clique com o botão direito do mouse em uma ponte e selecione a opção
“Posicionar no quadro”.

CEP: 40260-215 Fone: 71 3272-3504
Em seguida, clique com o botão esquerdo do mouse no borne 6 para posicionar a ponte
no borne.
Em seguida clique com o botão esquerdo do mouse na opção de câmera “Quadro” para
poder visualizar a ponte posicionada no borne 6.
Observe o valor da nova tensão na lâmpada 5 e faça a medição da tensão nas lâmpadas
3 e 7.
Siga para a seção “Avaliação de Resultados”, neste roteiro, e responda de acordo com o
que foi observado neste experimento.

CEP: 40260-215 Fone: 71 3272-3504
4. MEDIÇÃO DE CORRENTE ELÉTRICA
Clique com o botão direito do mouse nas pontas de prova do multímetro e selecione a
opção “Posicionar na mesa” para posicionar as pontas de prova na mesa.
Observe que as pontas de prova retornam para a mesa. Agora é possível ajustar o
multímetro para medir corrente!
Clique com o botão direito do mouse sobre o multímetro e selecione a opção “Medir
corrente contínua”.

CEP: 40260-215 Fone: 71 3272-3504
Agora o multímetro está ajustado para medir corrente elétrica no circuito!
Clique com o botão direito do mouse sobre a ponte posicionada no borne 6 e selecione
a opção “Posicionar na mesa” para que a ponte seja retirada do quadro elétrico e
colocada na mesa.
As lâmpadas desligam, pois o circuito está aberto!

Em seguida clique com o botão direito do mouse nas pontas de prova do multímetro e
selecione a opção “Posicionar no quadro”.

CEP: 40260-215 Fone: 71 3272-3504
Selecione o borne na posição 6!
Observe que as lâmpadas se acendem novamente!

CEP: 40260-215 Fone: 71 3272-3504
Após a medição, clique com o botão direito do mouse nas pontas de prova do
multímetro e selecione a opção “Posicionar na mesa”.
Em seguida, clique com o botão direito do mouse na lâmpada posicionada no borne 3 e

selecione a opção “Reposicionar no borne” para que a lâmpada seja reposicionada
quadro elétrico.

CEP: 40260-215 Fone: 71 3272-3504
E então clique com o botão esquerdo do mouse no borne 6 para reposicionar a lâmpada
do borne 3 para o borne 6.
Clique com o botão direito do mouse sobre as pontas de prova do multímetro e

selecione a opção “Posicionar no quadro” para posicionar as pontas no borne 3.

CEP: 40260-215 Fone: 71 3272-3504
Clique com o botão esquerdo do no borne 3 para posicionar as pontas de prova do

multímetro.
Observe que as pontas de prova se posicionam no quadro elétrico!
Leia o valor da corrente elétrica. Realize as leituras das correntes para os bornes
restantes (5 e 7).

CEP: 40260-215 Fone: 71 3272-3504
5. DESMONTANDO O EXPERIMENTO
Posicione as pontas de prova de volta para a mesa.
Posicione todas as lâmpadas conectadas no quadro de volta para a mesa clicando nelas
com o botão direito do mouse e, em seguida, clicando na opção “Posicionar na mesa”
com o botão esquerdo.
Posicione a ponte conectada no quadro de volta para a mesa utilizando o mesmo

procedimento feito nas lâmpadas.
Desligue o quadro clicando no botão “Liga-Desliga” do quadro elétrico.
Observe que a bancada é novamente organizada!

CEP: 40260-215 Fone: 71 3272-3504
FASE 2 - ASSOCIAÇÃO DE RESISTORES EM PARALELO
Posicionando pontes
Para posicionar pontes no quadro elétrico clique com o botão direito do mouse na ponte
desejado e selecione a opção “Posicionar no borne”.

CEP: 40260-215 Fone: 71 3272-3504
desejada.
Para associação em paralelo, posicione as pontes nos bornes 1, 5, 6 e 7.
Observe o posicionamento das pontes!

CEP: 40260-215 Fone: 71 3272-3504
Posicionando lâmpadas:
Para posicionar as lâmpadas no quadro elétrico clique com o botão direito do mouse na
lâmpada desejada e selecione a opção “Posicionar no borne”.

CEP: 40260-215 Fone: 71 3272-3504
desejada.
Para este experimento, posicione lâmpadas nos bornes 2, 3 e 4.
Observe o posicionamento das lâmpadas!

ATENÇÃO: Certifique-se que a montagem do circuito elétrico não possui curto-circuito.

CEP: 40260-215 Fone: 71 3272-3504
Ligando quadro elétrico:
Clique com o botão esquerdo do mouse na opção de câmera “Quadro” para poder
visualizá-lo.
Observe a chave do quadro elétrico!

CEP: 40260-215 Fone: 71 3272-3504
Em seguida, clique com o botão esquerdo do mouse sobre a chave no quadro elétrico
para ligar o equipamento.
Observe que as lâmpadas acenderam!

CEP: 40260-215 Fone: 71 3272-3504
Ajustando para medir tensão:
contínua”.

CEP: 40260-215 Fone: 71 3272-3504
Clique nas pontas de prova do multímetro e selecione a opção “Posicionar no quadro”

para posicionar as pontas de prova no quadro.
Posicione primeiro a ponta de prova vermelha e depois a preta!

CEP: 40260-215 Fone: 71 3272-3504
Medindo tensão na lâmpada 2:
Para posicionar a ponta de prova clique com o botão esquerdo do mouse na posição
“2A”, indicada abaixo.
Em seguida, clique com o botão direito do mouse sobre a ponta de prova preta e
selecione a opção “Posicionar no quadro”, para posicionar a ponta de prova no quadro.

CEP: 40260-215 Fone: 71 3272-3504
Em seguida, clique com o botão esquerdo do mouse na posição 2B do quadro elétrico

para posicionar a ponta de prova preta.
Observar o valor de tensão:
Observe que após inserir as duas pontas de prova o valor da tensão aparece no visor do
multímetro.

CEP: 40260-215 Fone: 71 3272-3504
Medindo tensão nas lâmpadas 4:
Para reposicionar a ponta de prova, clique com o botão direito do mouse sobre a ponta
de prova e selecione a opção “Reposicionar no quadro”.
Em seguida clique com o botão esquerdo do mouse na posição “4A” do quadro elétrico
para posicionar a ponta de prova.

CEP: 40260-215 Fone: 71 3272-3504
Observe que a ponta de prova se reposicionou no quadro elétrico!
Para posicionar a ponta de prova preta clique com o botão direito do mouse sobre a
ponta de prova preta e selecione a opção “Reposicionar no quadro”.
Em seguida clique com o botão esquerdo do mouse na posição “4B” do quadro elétrico
para posicionar a ponta de prova no quadro elétrico.

CEP: 40260-215 Fone: 71 3272-3504
Observe o valor da tensão no visor do multímetro e anote na tabela adequada na seção

de “Avaliação dos Resultados”.
Realize a medição da tensão para a lâmpada 3!
Retirando a lâmpada 3:
Clique com o botão direito do mouse sobre a lâmpada 3 e selecione a opção “Posicionar
na mesa”

CEP: 40260-215 Fone: 71 3272-3504
Observe a luminosidade das lâmpadas 2 e 4! Em seguida selecione a opção de câmera

“Bancada” para poder visualizar toda a bancada do experimento.
4. DESMONTANDO O EXPERIMENTO
Realize o mesmo procedimento apresentado na no passo 5 da fase 1 para posicionar

todas as lâmpadas e pontes de volta para a mesa e desligar o quadro elétrico. Também
posicione as pontas de prova do multímetro de volta para a mesa.

CEP: 40260-215 Fone: 71 3272-3504
FASE 3 - ASSOCIAÇÃO MISTA DE RESISTORES
Posicione as pontes nos bornes 1, 6 e 7 do quadro elétrico.
Verifique se as pontes foram posicionadas corretamente.
Posicione as lâmpadas nos bornes 2, 3, 4 e 5 do quadro elétrico.
Verifique se as lâmpadas foram posicionadas corretamente.
Ligue o quadro elétrico utilizando o botão “Liga-Desliga”.
Perceba que as lâmpadas acenderam!

CEP: 40260-215 Fone: 71 3272-3504
contínua”.

CEP: 40260-215 Fone: 71 3272-3504
3. ANALISANDO O CIRCUITO
Posicione a lâmpada do borne 3 na mesa.
Verifique a luminosidade das outras lâmpadas após a remoção da lâmpada do borne 3.

Posicione uma lâmpada que estiver disponível na mesa de volta para o borne 3 do
quadro.
Posicione na mesa as lâmpadas conectadas nos bornes 2 e 4.
Verifique a luminosidade das lâmpadas nos bornes 3 e 5.
Retorne as lâmpadas posicionadas na mesa para os bornes 2 e 4.

CEP: 40260-215 Fone: 71 3272-3504
4. MENDINDO A TENSÃO
Conecte a ponta de prova vermelha no ponto 2A.
Conecte a ponta de prova no terminal 2B do quadro.
Verifique a tensão medida no multímetro.

CEP: 40260-215 Fone: 71 3272-3504
Reposicione as pontas de prova no quadro elétrico para verificar a tensão nas lâmpadas
dos bornes 3, 4 e 5.
Reposicione a ponta de prova vermelha para o terminal 3A.
Reposicione a ponta de prova preta para o terminal 5B e verifique a tensão entre estes
pontos.

CEP: 40260-215 Fone: 71 3272-3504

Roteiro

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Roteiro

Enviado por

Direitos autorais:

Formatos disponíveis

LABORATÓRIO DE FÍSICA

1. Neste experimento você irá explorar as associações de resistores em um painel

2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

5. Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 1

O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.

1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 2

1) O laboratório virtual está lento, o que devo fazer?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.

d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 3

2) O laboratório apresentou tela preta, como proceder?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

c) Verifique se o navegador está atualizado.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 4

FASE 1 – ASSOCIAÇÃO DE RESISTORES EM SÉRIE

Posicione a ponte no borne 1 e as lâmpadas nos bornes 3, 5, 6 e 7. Ligue o quadro

Configure o equipamento para medir tensão contínua.

Conecte a ponta de prova vermelha e a ponta de prova preta em 3A e 3B,

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 5

4. MEDINDO A CORRENTE ELÉTRICA

Posicione na mesa as pontas de prova do multímetro que estiverem conectadas

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 6

FASE 2 – ASSOCIAÇÃO DE RESISTORES EM PARALELO

Posicione as pontes nos bornes 1, 5, 6 e 7 e as lâmpadas nos soquetes 2, 3 e 4.

Configure o equipamento para medir tensão contínua.

Conecte a ponta de prova vermelha e a ponta de prova preta em 2A e 2B,

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 7

FASE 3 – ASSOCIAÇÃO MISTA DE RESISTORES

Posicione as pontes nos bornes 1, 6 e 7 e as lâmpadas nos soquetes 2, 3, 4 e 5.

Configure o equipamento para medir tensão contínua.

Remova e recoloque a lâmpada do borne 3 e verifique a luminosidade das outras

Conecte a ponta de prova vermelha e a ponta de prova preta em 2A e 2B,

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 8

AVALIAÇÃO DOS RESULTADOS

FASE 1 – ASSOCIAÇÃO DE RESISTORES EM SÉRIE

1. Preencha a tabela 1 com os resultados obtidos durante o passo 3 (Medindo a

Lâmpada Tensão (V)

Tabela 1 – Dados experimentais de tensão com quatro resistores em série

2. Preencha a tabela 2 com os resultados obtidos durante o passo 3 (Medindo a

Lâmpada Tensão (V)

Tabela 2 – Dados experimentais de tensão com três resistores em série

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 9

3. Com base em suas observações, comente a veracidade da seguinte afirmação:

4. Caso um circuito possuísse 20 lâmpadas em série e uma das lâmpadas

5. Qual a corrente equivalente que percorre este circuito?

6. Como é o comportamento da corrente elétrica no circuito que você montou?

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 10

FASE 2 – ASSOCIAÇÃO DE RESISTORES EM PARALELO

1. Preencha a tabela 3 com os resultados obtidos durante o passo 3 (Medindo a

Lâmpada Tensão (V)

Tabela 3 – Dados experimentais de tensão com resistores em paralelo

2. Com base em suas medições, comente a veracidade da seguinte afirmação: “Em
