Roteiro

LABORATÓRIO DE MECÂNICA DOS FLUIDOS
EXPERIMENTO DE REYNOLDS

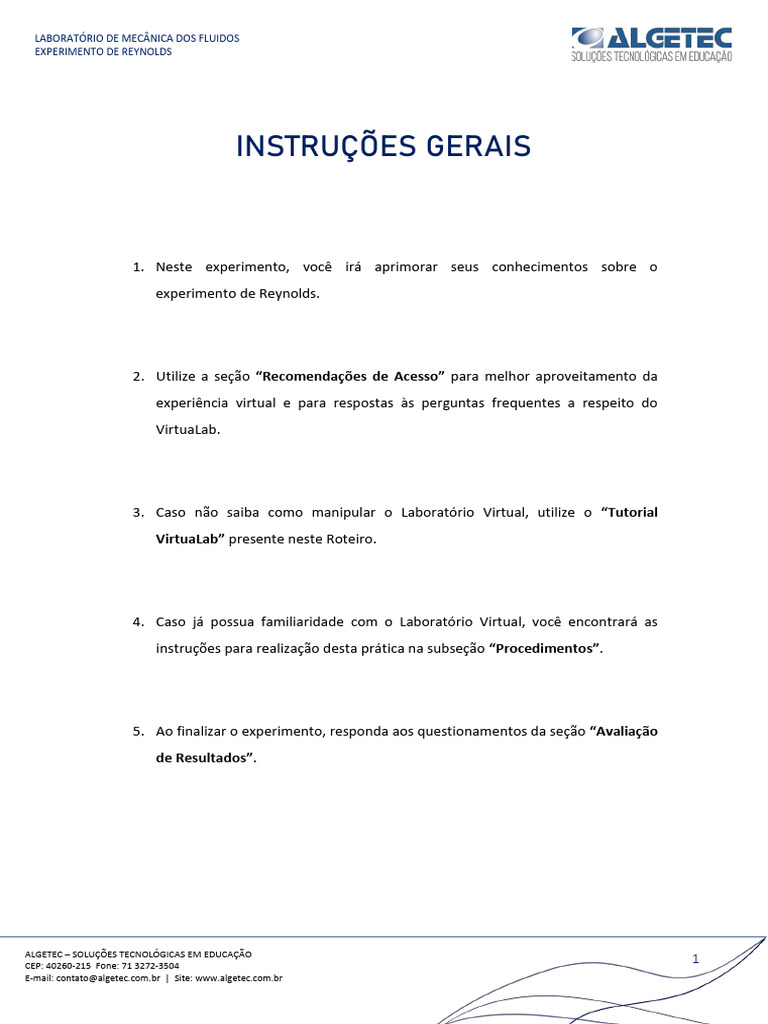

INSTRUÇÕES GERAIS
1. Neste experimento, você irá aprimorar seus conhecimentos sobre o

experimento de Reynolds.
2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

experiência virtual e para respostas às perguntas frequentes a respeito do
VirtuaLab.
3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

VirtuaLab” presente neste Roteiro.
4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

instruções para realização desta prática na subseção “Procedimentos”.
5. Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação

de Resultados”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

CEP: 40260-215 Fone: 71 3272-3504
1
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
RECOMENDAÇÕES DE ACESSO
PARA ACESSAR O VIRTUALAB
ATENÇÃO:
O LABORATÓRIO VIRTUAL DEVE SER ACESSADO POR COMPUTADOR. ELE NÃO DEVE SER
ACESSADO POR CELULAR OU TABLET.
O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.
SEU PRIMEIRO ACESSO SERÁ UM POUCO MAIS LENTO, POIS ALGUNS PLUGINS SÃO
BUSCADOS NO SEU NAVEGADOR. A PARTIR DO SEGUNDO ACESSO, A VELOCIDADE DE
ABERTURA DOS EXPERIMENTOS SERÁ MAIS RÁPIDA.
1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

2. Caso utilize o Windows 7, dê preferência ao navegador Mozilla Firefox;
3. Feche outros programas que podem sobrecarregar o seu computador;
4. Verifique se o seu navegador está atualizado;
5. Realize teste de velocidade da internet.
Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

Laboratórios Virtuais. Caso elas não se apliquem ao seu problema, consulte a nossa seção
de “Perguntas Frequentes”, disponível em: https://algetec.movidesk.com/kb/pt-br/
Neste mesmo link, você poderá usar o chat ou abrir um chamado para o contato com
nossa central de suporte. Se preferir, utilize os QR CODEs para um contato direto por
Whatsapp (8h às 18h) ou para direcionamento para a central de suporte. Conte conosco!

CEP: 40260-215 Fone: 71 3272-3504
2
PERGUNTAS FREQUENTES
1) O laboratório virtual está lento, o que devo fazer?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

vídeo instalado na máquina.
c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.
d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

“Detalhes”. Se estiver em 100%, feche outros aplicativos ou reinicie o
computador.

CEP: 40260-215 Fone: 71 3272-3504
3
2) O laboratório apresentou tela preta, como proceder?
a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

“Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a
opção e reinicie o navegador. Caso persista, desative a opção e tente
novamente.
b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

trabalho, clique com o botão direito do mouse. Escolha “Configurações
gráficas” e procure pela configuração de performance. Escolha a opção de
máximo desempenho.
Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

vídeo instalado na máquina.
c) Verifique se o navegador está atualizado.

CEP: 40260-215 Fone: 71 3272-3504
4
DESCRIÇÃO DO LABORATÓRIO
MATERIAIS NECESSÁRIOS
⚫ Bancada Didática de Mecânica dos Fluidos e Bombas da Algetec;
⚫ Cronômetro.
PROCEDIMENTOS
1. HABILITANDO AS BOMBAS
Atenção: Considere o diâmetro interno no tubo de Reynolds D = 44 mm.
Habilite as bombas no painel elétrico e ligue, seguida, ligue a bancada.
2. ENCHENDO O RESERVATÓRIO DE ÁGUA
Ajuste o potenciômetro e aguarde o preenchimento do reservatório. Assim que

o nível de água no reservatório atingir o valor máximo, a bancada será desligada.
Nesse momento, feche a válvula 12 para impedir a recirculação da água do
reservatório.

CEP: 40260-215 Fone: 71 3272-3504
5
3. MEDINDO A VAZÃO E OBSERVANDO O REGIME DE ESCOAMENTO
Observe o volume de água presente no reservatório. Considere as seguintes

dimensões: 400 mm de comprimento, 320 mm de largura e 474 mm de altura.
Ajuste as válvulas 14 (tubulação de Reynolds) e 15 (corante) para as posições

desejadas. Verifique, nesse momento, qual a cota inicial do tanque e ative o
cronômetro. Observando o comportamento do escoamento (água + corante),
aguarde até que o nível a água varie 30 a 50 mm e, em seguida, desligue o
cronômetro e feche as válvulas.
Atenção: Para iniciar a observação, é necessário manipular a válvula 15 até que

seja possível observar o fluxo do corante em todo o comprimento do tubo de
Reynolds.
Registre as informações obtidas para usá-las posteriormente, durante o cálculo

da vazão para a porcentagem de trabalho escolhida para a válvula 14 (tubulação
de Reynolds) e classificação do regime de escoamento.
4. OBSERVANDO UM NOVO REGIME DE ESCOAMENTO
Para realizar uma nova medição de vazão e uma nova observação do regime
escoamento, repita os procedimentos anteriores, enchendo o tanque,
escolhendo outra porcentagem de trabalho para a válvula 14. Lembre-se que,
para iniciar a observação, é necessário manipular a válvula 15 até que seja
possível observar o fluxo do corante em todo o comprimento do tubo de
Reynolds.

CEP: 40260-215 Fone: 71 3272-3504
6
5. AVALIANDO OS RESULTADOS
Siga para a seção “Avaliação dos Resultados”, localizada na página 08 deste

roteiro, e responda de acordo com o que foi observado no experimento,
associando também com os conhecimentos aprendidos sobre o tema.

CEP: 40260-215 Fone: 71 3272-3504
7
AVALIAÇÃO DOS RESULTADOS
Obs.: Para as questões a seguir, considere as seguintes medidas para o reservatório de

acrílico: Comprimento: 400 mm; Largura: 320 mm; Altura: 474 mm e o diâmetro interno
no tubo de Reynolds D = 44 mm.
1. A partir dos dados obtidos no laboratório, considerando a passagem de tempo e

alteração do nível da água, determine a vazão do sistema para a porcentagem
utilizada na válvula de escoamento do tubo de Reynolds. Registre as informações
na tabela abaixo.
Porcentagem
Volume
de trabalho da Tempo Volume Final Vazão
Inicial
válvula 15

CEP: 40260-215 Fone: 71 3272-3504
8
2. Com base nos dados obtidos durante a etapa de medindo a vazão, calcule o
número de Reynolds e, a partir disso, classifique o regimento de escoamento.
Porcentagem
Regime de
de trabalho da Vazão Velocidade Re
Escoamento
válvula 15
3. Considerando as informações obtidas durante a etapa de observação do regime

de escoamento, qual o regime de escoamento encontrado?
Porcentagem
Regime de
de trabalho da
Escoamento
válvula 15

CEP: 40260-215 Fone: 71 3272-3504
9
TUTORIAL VIRTUALAB
1. HABILITANDO AS BOMBAS
Atenção: Considere o diâmetro interno no tubo de Reynolds D = 44 mm.
Acesse a câmera “Painel Elétrico” clicando com o botão esquerdo do mouse sobre a
opção em destaque no menu de visualização.

CEP: 40260-215 Fone: 71 3272-3504
10
Habilite as bombas 1 e 2 no painel elétrico clicando com o botão esquerdo do mouse

sobre o botão “Habilitar bomba 1” e sobre o botão “Habilitar bomba 2”.
Ligue o painel elétrico clicando com o botão esquerdo do mouse no botão “LIGA”.

CEP: 40260-215 Fone: 71 3272-3504
11
2. ENCHENDO O RESERVATÓRIO DE ÁGUA
Dirija-se ao painel elétrico, como já orientado anteriormente, e habilite a janela de pop-

up do potenciômetro clicando com o botão direito do mouse sobre o botão em
destaque.
Dirija-se ao reservatório de acrílico clicando sobre a opção “Reservatório de acrílico” no

menu de visualização com o botão direito do mouse.

CEP: 40260-215 Fone: 71 3272-3504
12
Certifique-se que a válvula 13 está fechada.
Aguarde o preenchimento do reservatório. Assim que o nível de água no reservatório

atingir o valor máximo, a bancada será desligada. Nesse momento, feche a válvula 12
para impedir a recirculação da água do reservatório.

CEP: 40260-215 Fone: 71 3272-3504
13
3. MEDINDO A VAZÃO E OBSERVANDO O REGIME DE

ESCOAMENTO
Habilite a janela pop-up do reservatório de acrílico clicando com o botão direito sobre
ele e observe a altura do fluido no reservatório. Observe o volume de água,
considerando as seguintes dimensões do reservatório: 400 mm de comprimento, 320
mm de largura e 474 mm de altura.
Habilite o cronômetro clicando com o botão esquerdo do mouse sobre a aba do menu
cronômetro.

CEP: 40260-215 Fone: 71 3272-3504
14
Dirija-se ao painel elétrico como orientado anteriormente e habilite o pop-up da válvula

15 clicando com o botão direito sobre a válvula.
Dirija-se ao tubo de Reynolds clicando em “Tubo de Reynolds” no menu de visualização

com o botão esquerdo do mouse.

CEP: 40260-215 Fone: 71 3272-3504
15
Ajuste as válvulas 14 (tubulação de Reynolds) para a posição desejada clicando com o

botão direito e esquerdo mouse, de acordo com a porcentagem de abertura escolhida.
Ajuste a válvula 15 (corante) a posição desejada clicando com o botão esquerdo do

mouse sobre os botões em destaque.
Atenção: Para iniciar a observação, é necessário manipular a válvula 15 até que seja
possível observar o fluxo do corante em todo o comprimento do tubo de Reynolds.

CEP: 40260-215 Fone: 71 3272-3504
16
Verifique, nesse momento, qual a cota inicial do tanque e ative o cronômetro.
Observando o comportamento do escoamento (água + corante), aguarde até que o nível

a água varie 30 a 50 mm e, em seguida, desligue o cronômetro e feche as válvulas.
Registre as informações obtidas para usá-las posteriormente, durante o cálculo da vazão

para a porcentagem de trabalho escolhida para a válvula 14 (tubulação de Reynolds) e
classificação do regime de escoamento.

CEP: 40260-215 Fone: 71 3272-3504
17
4. OBSERVANDO UM NOVO REGIME DE ESCOAMENTO
Para realizar uma nova medição de vazão e uma nova observação do regime
escoamento, repita os procedimentos anteriores, enchendo o tanque, escolhendo outra
porcentagem de trabalho para a válvula 14. Lembre-se que, para iniciar a observação, é
necessário manipular a válvula 15 até que seja possível observar o fluxo do corante em
todo o comprimento do tubo de Reynolds.
5. AVALIANDO OS RESULTADOS
Siga para a seção “Avaliação dos Resultados”, localizada na página 08 deste roteiro, e
responda de acordo com o que foi observado no experimento, associando também com
os conhecimentos aprendidos sobre o tema.

CEP: 40260-215 Fone: 71 3272-3504
18

Roteiro

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Roteiro

Enviado por

Direitos autorais:

Formatos disponíveis

LABORATÓRIO DE MECÂNICA DOS FLUIDOS

1. Neste experimento, você irá aprimorar seus conhecimentos sobre o

2. Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da

3. Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial

4. Caso já possua familiaridade com o Laboratório Virtual, você encontrará as

5. Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.

1. Caso utilize o Windows 10, dê preferência ao navegador Google Chrome;

Na página a seguir, apresentamos as duas principais dúvidas na utilização dos

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

1) O laboratório virtual está lento, o que devo fazer?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

c) Feche outros aplicativos e abas que podem sobrecarregar o seu computador.

d) Verifique o uso do disco no Gerenciador de Tarefas (Ctrl + Shift + Esc) ->

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

2) O laboratório apresentou tela preta, como proceder?

a) No Google Chrome, clique em “Configurações” -> “Avançado” -> “Sistema” ->

b) Verifique as configurações do driver de vídeo ou equivalente. Na área de

Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de

c) Verifique se o navegador está atualizado.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

⚫ Bancada Didática de Mecânica dos Fluidos e Bombas da Algetec;

Atenção: Considere o diâmetro interno no tubo de Reynolds D = 44 mm.

Habilite as bombas no painel elétrico e ligue, seguida, ligue a bancada.

2. ENCHENDO O RESERVATÓRIO DE ÁGUA

Ajuste o potenciômetro e aguarde o preenchimento do reservatório. Assim que

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

3. MEDINDO A VAZÃO E OBSERVANDO O REGIME DE ESCOAMENTO

Observe o volume de água presente no reservatório. Considere as seguintes

Ajuste as válvulas 14 (tubulação de Reynolds) e 15 (corante) para as posições

Atenção: Para iniciar a observação, é necessário manipular a válvula 15 até que

Registre as informações obtidas para usá-las posteriormente, durante o cálculo

4. OBSERVANDO UM NOVO REGIME DE ESCOAMENTO

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Siga para a seção “Avaliação dos Resultados”, localizada na página 08 deste

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

AVALIAÇÃO DOS RESULTADOS

Obs.: Para as questões a seguir, considere as seguintes medidas para o reservatório de

1. A partir dos dados obtidos no laboratório, considerando a passagem de tempo e

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

3. Considerando as informações obtidas durante a etapa de observação do regime

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Atenção: Considere o diâmetro interno no tubo de Reynolds D = 44 mm.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Habilite as bombas 1 e 2 no painel elétrico clicando com o botão esquerdo do mouse

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

2. ENCHENDO O RESERVATÓRIO DE ÁGUA

Dirija-se ao painel elétrico, como já orientado anteriormente, e habilite a janela de pop-

Dirija-se ao reservatório de acrílico clicando sobre a opção “Reservatório de acrílico” no

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Certifique-se que a válvula 13 está fechada.

Aguarde o preenchimento do reservatório. Assim que o nível de água no reservatório

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

3. MEDINDO A VAZÃO E OBSERVANDO O REGIME DE

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Dirija-se ao painel elétrico como orientado anteriormente e habilite o pop-up da válvula

Dirija-se ao tubo de Reynolds clicando em “Tubo de Reynolds” no menu de visualização

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO

Ajuste as válvulas 14 (tubulação de Reynolds) para a posição desejada clicando com o

Ajuste a válvula 15 (corante) a posição desejada clicando com o botão esquerdo do
