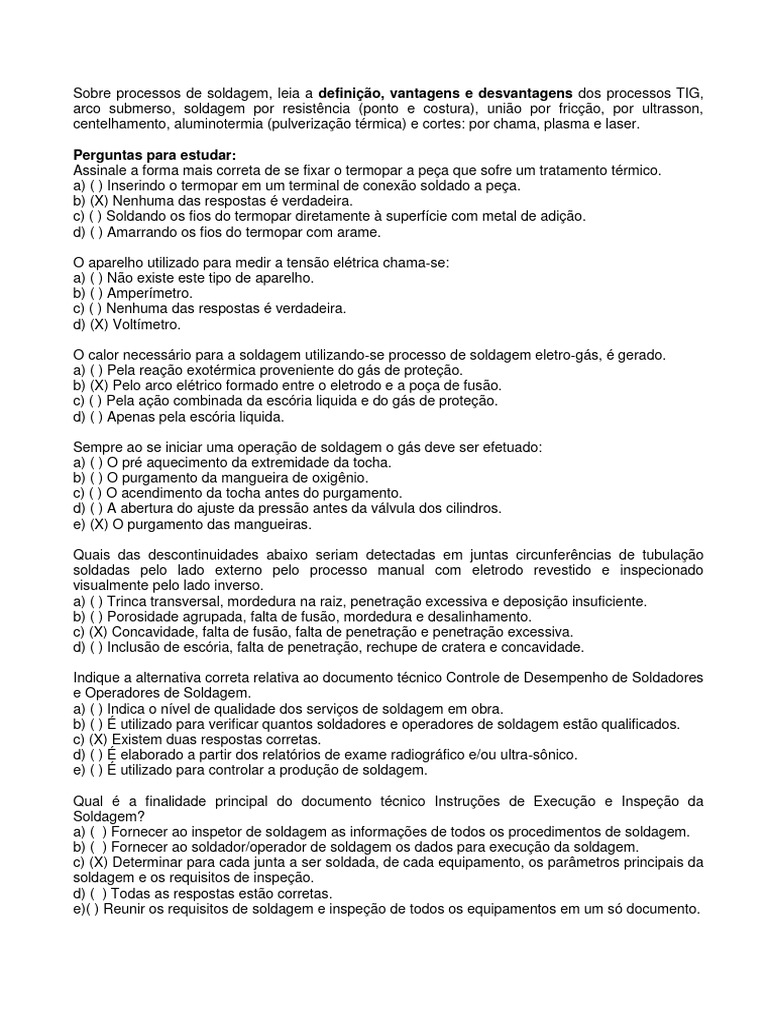

Sobre processos de soldagem, leia a definição, vantagens e desvantagens dos processos TIG,

arco submerso, soldagem por resistência (ponto e costura), união por fricção, por ultrasson,
centelhamento, aluminotermia (pulverização térmica) e cortes: por chama, plasma e laser.

Perguntas para estudar:

Assinale a forma mais correta de se fixar o termopar a peça que sofre um tratamento térmico.
a) ( ) Inserindo o termopar em um terminal de conexão soldado a peça.
b) (X) Nenhuma das respostas é verdadeira.
c) ( ) Soldando os fios do termopar diretamente à superfície com metal de adição.
d) ( ) Amarrando os fios do termopar com arame.

O aparelho utilizado para medir a tensão elétrica chama-se:

a) ( ) Não existe este tipo de aparelho.
b) ( ) Amperímetro.
c) ( ) Nenhuma das respostas é verdadeira.
d) (X) Voltímetro.

O calor necessário para a soldagem utilizando-se processo de soldagem eletro-gás, é gerado.

a) ( ) Pela reação exotérmica proveniente do gás de proteção.
b) (X) Pelo arco elétrico formado entre o eletrodo e a poça de fusão.
c) ( ) Pela ação combinada da escória liquida e do gás de proteção.
d) ( ) Apenas pela escória liquida.

Sempre ao se iniciar uma operação de soldagem o gás deve ser efetuado:

a) ( ) O pré aquecimento da extremidade da tocha.
b) ( ) O purgamento da mangueira de oxigênio.
c) ( ) O acendimento da tocha antes do purgamento.
d) ( ) A abertura do ajuste da pressão antes da válvula dos cilindros.
e) (X) O purgamento das mangueiras.

Quais das descontinuidades abaixo seriam detectadas em juntas circunferências de tubulação

soldadas pelo lado externo pelo processo manual com eletrodo revestido e inspecionado
visualmente pelo lado inverso.
a) ( ) Trinca transversal, mordedura na raiz, penetração excessiva e deposição insuficiente.
b) ( ) Porosidade agrupada, falta de fusão, mordedura e desalinhamento.
c) (X) Concavidade, falta de fusão, falta de penetração e penetração excessiva.
d) ( ) Inclusão de escória, falta de penetração, rechupe de cratera e concavidade.

Indique a alternativa correta relativa ao documento técnico Controle de Desempenho de Soldadores

e Operadores de Soldagem.
a) ( ) Indica o nível de qualidade dos serviços de soldagem em obra.
b) ( ) É utilizado para verificar quantos soldadores e operadores de soldagem estão qualificados.
c) (X) Existem duas respostas corretas.
d) ( ) É elaborado a partir dos relatórios de exame radiográfico e/ou ultra-sônico.
e) ( ) É utilizado para controlar a produção de soldagem.

Qual é a finalidade principal do documento técnico Instruções de Execução e Inspeção da

Soldagem?
a) ( ) Fornecer ao inspetor de soldagem as informações de todos os procedimentos de soldagem.
b) ( ) Fornecer ao soldador/operador de soldagem os dados para execução da soldagem.
c) (X) Determinar para cada junta a ser soldada, de cada equipamento, os parâmetros principais da
soldagem e os requisitos de inspeção.
d) ( ) Todas as respostas estão corretas.
e)( ) Reunir os requisitos de soldagem e inspeção de todos os equipamentos em um só documento.
O reforço da solda sempre deve ser eliminada na preparação dos corpos de provas para a
qualificação de procedimento de soldagem.
a) (X) Falsa. b) ( ) Verdadeira.

Quem deve emitir o documento técnico Registro de Qualificação do Procedimento?

a) (X) Nenhuma das alternativas esta correta.
b) ( ) A Petrobrás.
c) ( ) A executante da soldagem.
d) ( ) A executante dos ensaios mecânicos.
e) ( ) O inspetor de soldagem nível I.

O que difere o processo de soldagem MIG do processo de soldagem MAG é que o processo MIG
utiliza um gás protetor ativo e o processo MAG utiliza um gás protetor inerte.
a) (X) Falsa. b) ( ) Verdadeira.

Qual das afirmativas abaixo não é aplicável ao processo de soldagem com eletrodo revestido?
a) ( ) Tem capacidade de soldar uma faixa grande de espessura.
b) (X) A qualidade da solda independente da habilidade do soldador.
c) ( ) É possível soldar em todas as posição.
d) ( ) É possível soldar todos os tipos de chanfros.
e) ( ) É aplicável em locais de difícil acesso.

Na escolha de um eletrodo a ser utilizado no processo de soldagem com eletrodo revestido, deve-
se considerar os seguintes requisitos.
a) (X) Todos os itens relacionados.
b) ( ) Acabamento da solda, as propriedades mecânicas do metal de base e o grau de restrição da
junta.
c) ( ) Resistência mecânica da junta.
d) ( ) A posição de soldagem e as propriedades do metal de base.
e) ( ) A composição química do metal de base.

Indique a afirmativa correta relativa ao documento técnico Instruções de Execução e Inspeção de

soldagem.
a) ( ) É utilizado para acompanhamento da soldagem e inspeção das juntas.
b) ( ) É utilizado pelo inspetor de soldagem nível I.
c) ( ) É emitido para cada equipamento a ser soldado.
d) ( ) Todas as respostas estão corretas.
e) (X) Contem os parâmetros principais obtidos aos procedimento de soldagem aplicáveis ao
procedimento.

O exame visual é sempre realizado após a aplicação do revelador, quando é requerida a inspeção
por liquido penetrante.
a) (X) Falsa. b) ( ) Verdadeira.

O eletrodo indicado para unir, através de soldas em ângulo, duas chapas de material de limite
mínimo de resistência de 70 KSI, na posição horizontal e plana.
a) ( ) E 7038. b) ( ) E 6038. c) (X) E 7027. d) ( ) E 8038-X. e) ( ) E 6016.

Quais os ensaios e exames requeridos para a qualificação do procedimento de soldagem?

a) ( ) Ensaio de tração, ensaio de impacto e dobramento lateral.
b) (X) Depende da norma de qualificação aplicável.
c) ( ) Ensaio de fratura e exame macrográfico.
d) ( ) Exame radiográfico ou dobramento de face e dobramento de raiz.
e) ( ) Ensaio de tração do metal de solda, ensaio de dobramento lateral e ensaio de impacto.
Os cilindros de acetileno, quando utilizado na soldagem deve sempre permanecer:
a) ( ) Acima do nível de soldagem.
b) ( ) Com a extremidade do cilindro virando de cabeça para baixo, a fim de aumentar a pressão de
saída do gás.
c) ( ) Deitado sobre um suporte rígido.
d) (X) Na posição vertical.
e) ( ) Com a válvula totalmente aberta.

Uma solda deve ser executada com uma intensidade de corrente de 100 A. Assinale abaixo, qual o
amperímetro mais indicado para o controle desta corrente.
a) ( ) Amperímetro com escala de 0 a 101 A.
b) ( ) Amperímetro com escala de 0 a 100 A.
c) (X) Amperímetro com escala de 0 a 200 A.
d) ( ) Amperímetro com escala de 0 a 90 A.

O fluxo com alto ou médio teor de manganês acompanhados de descontroles da tesão de

alimentação, no processo de soldagem a arco submerso, produzem pontos duros na solda.
a) ( ) Falsa . b) (X) Verdadeira.

O processo de soldagem a arco submerso é indicado para:

a) (X) As posições plana e horizontal.
b) ( ) As posições horizontal e vertical.
c) ( ) Todas as posições, exceto a sobre-cabeça.
d) ( ) Todas as posições.

Um corpo de prova para ensaio de tração, com seção total, de um tubo e diâmetro igual a uma
polegada, divide-se nas seguintes partes:
a) ( ) Apenas cabeças.
b) ( ) Cabeças, zona de concordância e parte útil.
c) ( ) Apenas parte útil.
d) (X) Cabeças e parte útil.
e) ( ) Zona de concordância e parte útil.

Embora as especificação AWS de consumiveis apresentem requisitos diferentes para cada

classificação de consumiveis. Estes requisitos são apresentados sempre na mesma seqüência
independente da especificação.
a) (X) Falsa. b) ( ) Verdadeira.

Um inspetor necessita verificar se um certo eletrodo é adequado a soldagem de uma peça de aço
inoxidável austenitico. Qual dos diagramas citados abaixo o inspetor deve consultar.
a) ( ) Diagrama ferro-cementita.
b) ( ) Não existe diagrama que possibilite esta informação.
c) ( ) Diagrama ferro-carbono.
d) ( ) Diagrama TTT.
e) (X) Diagrama shaeffler.

Cite qual o documento técnico que não necessita fazer parte do arquivo do inspetor de soldagem.
a) (X) Nenhuma das alternativas.
b) ( ) Registro de qualificação de procedimento de soldagem.
c) ( ) Controle de desempenho de soldadores e operadores de soldagem.
d) ( ) Instrução de execução e inspeção de soldagem.
e) ( ) Procedimento de tratamento térmico.
A norma ASTM A-370 contem requisito específicos referentes aos ensaios mecânicos de corpo de
prova de tubos de aços.
a) ( ) Falsa. b) (X) Verdadeira.

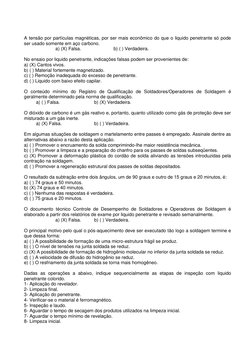

A tensão por partículas magnéticas, por ser mais econômico do que o liquido penetrante só pode
ser usado somente em aço carbono.
a) (X) Falsa. b) ( ) Verdadeira.

No ensaio por liquido penetrante, indicações falsas podem ser provenientes de:
a) (X) Cantos vivos.
b) ( ) Material fortemente magnetizado.
c) ( ) Remoção inadequada do excesso de penetrante.
d) ( ) Liquido com baixo efeito capilar.

O conteúdo mínimo do Registro de Qualificação de Soldadores/Operadores de Soldagem é

geralmente determinado pela norma de qualificação.
a) ( ) Falsa. b) (X) Verdadeira.

O dióxido de carbono é um gás reativo e, portanto, quanto utilizado como gás de proteção deve ser
misturado a um gás inerte.
a) (X) Falsa. b) ( ) Verdadeira.

Em algumas situações de soldagem o martelamento entre passes é empregado. Assinale dentre as

alternativas abaixo a razão desta aplicação.
a) ( ) Promover o encruamento da solda comprimindo-lhe maior resistência mecânica.
b) ( ) Promover a limpeza e a preparação do chanfro para os passes de soldas subseqüentes.
c) (X) Promover a deformação plástica do cordão de solda aliviando as tensões introduzidas pela
contração na soldagem.
d) ( ) Promover a regeneração estrutural dos passes de soldas depositados.

O resultado da subtração entre dois ângulos, um de 90 graus e outro de 15 graus e 20 minutos, é:

a) ( ) 74 graus e 50 minutos.
b) (X) 74 graus e 40 minutos.
c) ( ) Nenhuma das respostas é verdadeira.
d) ( ) 75 graus e 20 minutos.

O documento técnico Controle de Desempenho de Soldadores e Operadores de Soldagem é

elaborado a partir dos relatórios de exame por liquido penetrante e revisado semanalmente.
a) (X) Falsa. b) ( ) Verdadeira.

O principal motivo pelo qual o pós-aquecimento deve ser executado tão logo a soldagem termine e
que dessa forma:
a) ( ) A possibilidade de formação de uma micro-estrutura frágil se produz.
b) ( ) O nível de tensões na junta soldada se reduz.
c) (X) A possibilidade de formação de hidrogênio molecular no inferior da junta soldada se reduz.
d) ( ) A velocidade de difusão do hidrogênio se reduz.
e) ( ) O resfriamento da junta soldada se torna mais homogêneo.

Dadas as operações a abaixo, indique sequencialmente as etapas de inspeção com liquido

penetrante colorido.
1- Aplicação do revelador.
2- Limpeza final.
3- Aplicação do penetrante.
4- Verificar-se o material é ferromagnético.
5- Inspeção e laudo.
6- Aguardar o tempo de secagem dos produtos utilizados na limpeza inicial.
7- Aguardar o tempo mínimo de revelação.
8- Limpeza inicial.
9- Aguardar o tempo de penetração.
10- Remoção do excesso de penetrante.
11- Aguardar o tempo de secagem dos produtos utilizados na remoção do excesso de penetrante.

a) ( ) 08,06,03,09,11,01,07,05,02
b) (X) 08,11,03,09,10,01,07,05,02
c) ( ) 08,06,03,09,10,11,01,07,05,02
d) ( ) 08,05,03,09,11,01,02
e) ( ) 08,07,03,09,10,05,02

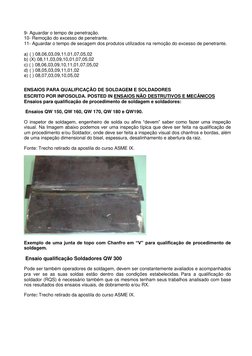

ENSAIOS PARA QUALIFICAÇÃO DE SOLDAGEM E SOLDADORES

ESCRITO POR INFOSOLDA. POSTED IN ENSAIOS NÃO DESTRUTIVOS E MECÂNICOS
Ensaios para qualificação de procedimento de soldagem e soldadores:

Ensaios QW 150, QW 160, QW 170, QW 180 e QW190.

O inspetor de soldagem, engenheiro de solda ou afins “devem” saber como fazer uma inspeção
visual. Na Imagem abaixo podemos ver uma inspeção típica que deve ser feita na qualificação de
um procedimento e/ou Soldador, onde deve ser feita a inspeção visual dos chanfros e bordas, além
de uma inspeção dimensional do bisel, espessura, desalinhamento e abertura da raiz.

Fonte: Trecho retirado da apostila do curso ASME IX.

Exemplo de uma junta de topo com Chanfro em “V” para qualificação de procedimento de
soldagem.

Ensaio qualificação Soldadores QW 300

Pode ser também operadores de soldagem, devem ser constantemente avaliados e acompanhados
pra ver se as suas soldas estão dentro das condições estabelecidas. Para a qualificação do
soldador (RQS) é necessário também que os mesmos tenham seus trabalhos analisado com base
nos resultados dos ensaios visuais, de dobramento e/ou RX.

Fonte: Trecho retirado da apostila do curso ASME IX.

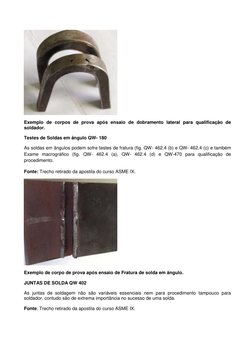

Exemplo de corpos de prova após ensaio de dobramento lateral para qualificação de
soldador.

Testes de Soldas em ângulo QW- 180

As soldas em ângulos podem sofre testes de fratura (fig. QW- 462.4 (b) e QW- 462.4 (c) e também
Exame macrográfico (fig. QW- 462.4 (a), QW- 462.4 (d) e QW-470 para qualificação de
procedimento.

Fonte: Trecho retirado da apostila do curso ASME IX.

Exemplo de corpo de prova após ensaio de Fratura de solda em ângulo.

JUNTAS DE SOLDA QW 402

As juntas de soldagem não são variáveis essenciais nem para procedimento tampouco para
soldador, contudo são de extrema importância no sucesso de uma solda.

Fonte: Trecho retirado da apostila do curso ASME IX.

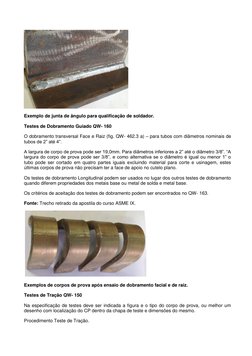

Exemplo de junta de ângulo para qualificação de soldador.

Testes de Dobramento Guiado QW- 160

O dobramento transversal Face e Raiz (fig. QW- 462.3 a) – para tubos com diâmetros nominais de
tubos de 2” até 4”.

A largura de corpo de prova pode ser 19,0mm. Para diâmetros inferiores a 2” até o diâmetro 3/8”. “A
largura do corpo de prova pode ser 3/8”, e como alternativa se o diâmetro é igual ou menor 1” o
tubo pode ser cortado em quatro partes iguais excluindo material para corte e usinagem, estes
últimas corpos de prova não precisam ter a face de apoio no cutelo plano.

Os testes de dobramento Longitudinal podem ser usados no lugar dos outros testes de dobramento
quando diferem propriedades dos metais base ou metal de solda e metal base.

Os critérios de aceitação dos testes de dobramento podem ser encontrados no QW- 163.

Fonte: Trecho retirado da apostila do curso ASME IX.

Exemplos de corpos de prova após ensaio de dobramento facial e de raiz.

Testes de Tração QW- 150

Na especificação de testes deve ser indicada a figura e o tipo do corpo de prova, ou melhor um
desenho com localização do CP dentro da chapa de teste e dimensões do mesmo.

Procedimento Teste de Tração.

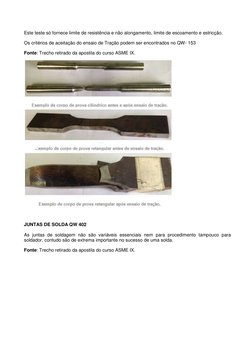

Este teste só fornece limite de resistência e não alongamento, limite de escoamento e estricção.

Os critérios de aceitação do ensaio de Tração podem ser encontrados no QW- 153

Fonte: Trecho retirado da apostila do curso ASME IX.

JUNTAS DE SOLDA QW 402

As juntas de soldagem não são variáveis essenciais nem para procedimento tampouco para
soldador, contudo são de extrema importante no sucesso de uma solda.

Fonte: Trecho retirado da apostila do curso ASME IX.

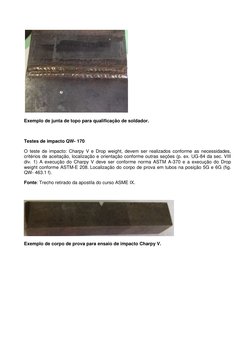

Exemplo de junta de topo para qualificação de soldador.

Testes de impacto QW- 170

O teste de impacto: Charpy V e Drop weight, devem ser realizados conforme as necessidades,
critérios de aceitação, localização e orientação conforme outras seções (p. ex. UG-84 da sec. VIII
div. 1) A execução do Charpy V deve ser conforme norma ASTM A-370 e a execução do Drop
weight conforme ASTM-E 208. Localização do corpo de prova em tubos na posição 5G e 6G (fig.
QW- 463.1 f).

Fonte: Trecho retirado da apostila do curso ASME IX.

Exemplo de corpo de prova para ensaio de impacto Charpy V.
