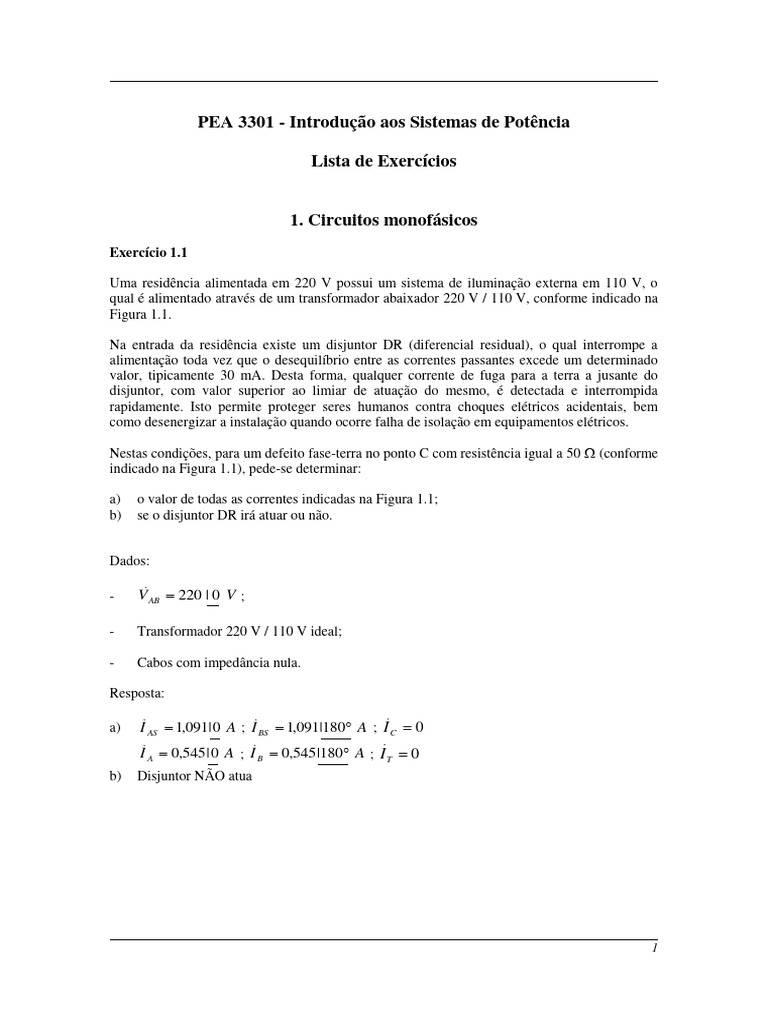

PEA 3301 - Introdução aos Sistemas de Potência
Lista de Exercícios
1. Circuitos monofásicos
Exercício 1.1
Uma residência alimentada em 220 V possui um sistema de iluminação externa em 110 V, o

qual é alimentado através de um transformador abaixador 220 V / 110 V, conforme indicado na
Figura 1.1.
Na entrada da residência existe um disjuntor DR (diferencial residual), o qual interrompe a

alimentação toda vez que o desequilíbrio entre as correntes passantes excede um determinado
valor, tipicamente 30 mA. Desta forma, qualquer corrente de fuga para a terra a jusante do
disjuntor, com valor superior ao limiar de atuação do mesmo, é detectada e interrompida
rapidamente. Isto permite proteger seres humanos contra choques elétricos acidentais, bem
como desenergizar a instalação quando ocorre falha de isolação em equipamentos elétricos.
Nestas condições, para um defeito fase-terra no ponto C com resistência igual a 50  (conforme
indicado na Figura 1.1), pede-se determinar:
a) o valor de todas as correntes indicadas na Figura 1.1;

b) se o disjuntor DR irá atuar ou não.
Dados:
- VAB  220 | 0 V ;
- Transformador 220 V / 110 V ideal;
- Cabos com impedância nula.
Resposta:
a) IAS  1,091| 0 A ; IBS  1,091|180 A ; IC  0

IA  0,545 | 0 A ; IB  0,545 |180 A ; IT  0
b) Disjuntor NÃO atua
1
PEA 3301 - Introdução aos Sistemas de Potência Exercícios
IA Transf. IAS 2 lâmpadas

220 V / 110 V 110 V, 60 W
A IC
Disj.
DR
B C
IB IBS
T
IT
Figura 1.1
Exercício 1.2
Repetir o Exercício 1.1 considerando que o enrolamento secundário do transformador abaixador

esteja solidamente aterrado, conforme indicado na Figura 1.2.

220 V / 110 V 110 V, 60 W
A IC
Disj.
DR
B C
IB IBS
IAt
T
IT
Figura 1.2
Resposta:
a) IAS  3,291| 0 A ; IBS  1,091|180 A ; IC  2,2 | 0 A ; IAt  2,2 | 0 A

I A  1,646 | 0 A ; IB  1,646 |180 A ; IT  0
Exercício 1.3
Repetir o Exercício 1.1 considerando que o enrolamento primário do transformador abaixador

esteja solidamente aterrado, conforme indicado na Figura 1.3.
2

220 V / 110 V 110 V, 60 W
A IC
Disj.
DR
B C
IB IBS
IAt
T
IT
Figura 1.3
Resposta:
a) IAS  1,091| 0 A ; IBS  1,091|180 A ; IC  0

IA  0,545 | 0 A ; IB  0,545 |180 A ; IT  0 ; IAt  0
Exercício 1.4
Considere agora que o sistema de iluminação externa foi substituído por outro que opera em 220
V, dispensando o transformador abaixador, conforme indicado na Figura 1.4. Considere ainda
que as fases A e B são alimentadas pelo secundário de um transformador monofásico de
distribuição com “center tap” solidamente aterrado. Para o mesmo defeito fase-terra do
exercício anterior, pede-se determinar:
a) o valor de todas as correntes indicadas na Figura 1.4;

b) se o disjuntor DR irá atuar ou não.
IA 2 lâmpadas
220 V, 60 W
A IC
Disj.
DR
C
B
IB
T
IT
Figura 1.4
3
Resposta:
a) IA  2,745 | 0 A ; IB  0,545 |180 A ; IC  2,2 | 0 A ; IT  2,2 |180 A
b) Disjuntor ATUA
Exercício 1.5
Repetir o Exercício 1.4 considerando que o “center tap” do secundário do transformador de

distribuição esteja isolado da terra.
Resposta:
a) IA  0,545 | 0 A ; IB  0,545 |180 A ; IC  0 ; IT  0

4
2. Circuitos trifásicos
Exercício 2.1
Uma carga trifásica é composta por 3 bipolos iguais de impedância Z . Pede-se:
a) determinar a defasagem entre a tensão de linha e a corrente de linha que resulta quando esta
carga é alimentada por um sistema trifásico simétrico. Considerar a carga ligada em estrela
e em triângulo;
b) calcular a relação entre a corrente de linha absorvida com a carga ligada em triângulo e a
corrente de linha absorvida com a carga ligada em estrela;
c) calcular a relação entre a potência ativa trifásica com a carga ligada em triângulo e a
potência ativa trifásica com a carga ligada em estrela.
Resposta:
a) Sendo  o ângulo da impedância Z :

defasagem =   30 para seqüência de fases direta (carga em  ou Y);
defasagem =   30 para seqüência de fases inversa (carga em  ou Y);
b) 3;
c) 3.
Exercício 2.2
Duas cargas trifásicas equilibradas, I e II, estão ligadas em paralelo e são alimentadas por um
sistema simétrico de tensões com VAB  220 | 0 V e seqüência direta. A carga I está ligada em
estrela e possui impedância por fase igual a (3 + j6) , enquanto que a carga II está ligada em
triângulo e possui impedância por fase igual a j5 . Pede-se determinar:
a) a corrente de linha absorvida por cada carga (módulo e ângulo nas 3 linhas);
b) a corrente de linha absorvida pelo conjunto (módulo e ângulo nas 3 linhas);
c) as potências ativa, reativa e aparente trifásicas absorvidas por cada carga;
d) as potências ativa, reativa e aparente trifásicas absorvidas pelo conjunto;
e) as leituras W1 e W2 fornecidas por 2 wattímetros ligados de acordo com o teorema de
Blondel. Compare estes resultados com o obtido no item precedente.
Resposta:
a) Carga I: IA  18,9320 |  93,4 A ; IB  18,9320 |146,6 A ; IC  18,9320 | 26,6 A
Carga II: IA  76,2102|  120 A ; IB  76,2102|120 A ; IC  76,2102| 0 A
b) IA  93,5233 |  114,8 A ; IB  93,5233 |125,2 A ; IC  93,5233 | 5,2 A
c) Carga I: P3  3230,2 W ; Q3  6450,5 VAr ; S 3  7214,1 VA
Carga II: P3  0 ; Q3  29040,0 VAr ; S 3  29040,0 VA
d) P3  3230,2 W ; Q3  35490,5 VAr ; S 3  35637,2 VA
e) W1 lê a corrente IA e a tensão VAC: W1  11860,2
5
W2 lê a corrente IB e a tensão VBC: W2  8630,3 ; W1 + W2 = 3229,9 = P3
Exercício 2.3
Uma carga trifásica equilibrada absorve 6 kW (potência trifásica) com fator de potência 0,8
indutivo quando alimentada por tensão de linha igual a 220 V. Considerando que a carga está
ligada em estrela isolada, pede-se determinar:
a) a impedância da carga;
b) a tensão de fase e a corrente de fase na carga;
c) o potencial do centro estrela da carga quando, por ação de um dispositivo de proteção na
fase A, a carga desta fase é reduzida à metade (modelar este fenômeno multiplicando a
impedância da carga por 2);
d) as tensões de fase e as correntes de fase na carga (módulo e ângulo) nas condições do item
precedente.
Resposta:
a) Z  6,4533 | 36,9  por fase

b) 127 V e 19,680 A
c) VN ' N  25,4066|180 V
d) VAN '  152,4066| 0 V ; VBN '  116,3953 |  109,1 V ; VCN '  116,3953 |109,1 V
IA  11,8085 |  36,9 A ; IB  18,0413 |  146,0 A ; IC  18,0413 | 72,2 A
Exercício 2.4
A Figura 2.1 mostra um esquema bastante comum na rede de distribuição da Eletropaulo, o

chamado “Delta Aberto”. As pernas A-B e B-C indicam o enrolamento secundário de 2
transformadores monofásicos. A perna A-B serve para atender cargas monofásicas, enquanto
que a perna B-C permite o atendimento a cargas trifásicas. Nestas condições, pede-se:
a) demonstrar que nos terminais A-B-C aparecem 3 tensões trifásicas simétricas quando os 2
enrolamentos primários são alimentados por tensões de mesmo valor eficaz e defasadas de
120°;
b) determinar a corrente absorvida pelas cargas S1 (monofásica) e S3 (trifásica equilibrada);
c) determinar o carregamento dos transformadores (isto é, a potência complexa fornecida por
eles) e verificar a existência de sobrecargas;
d) caso tenham sido verificadas sobrecargas, determine um novo valor de potência para a
carga S3 de forma que as mesmas sejam eliminadas.
Dados:
- potência absorvida pelas cargas S1 e S3: 22 kW e 30 kW, respectivamente;

- tensão de linha no secundário: 220 V;
- potência nominal dos transformadores T1 e T2: 35 kVA e 20 kVA, respectivamente.
6
Resposta:
b) IA1  100| 0 A ; IA3  78,730|  30 A

c) ST 1  38000 |13,2 VA (com sobrecarga) ; ST 2  17321|  30 VA (sem sobrecarga)
d) S 3  24,6 kW
T2
A
B S3
T1
S1
Figura 2.1 - Esquema Delta Aberto
Exercício 2.5
Um gerador simétrico com seqüência direta e ligado em estrela alimenta um sistema equilibrado
conforme mostra a Figura 2.2. Pede-se determinar:
a) tensões de fase e de linha no gerador;

b) correntes de fase e de linha na carga;
c) tensões de fase e de linha na carga;
d) corrente no neutro;
e) potência complexa trifásica no gerador e na carga;
f) leitura dos 4 wattímetros e comparação dos 4 valores com os resultados do item (e).
Dados:
- VAN  127| 0 V;
- Z  (8  j 4) ;
- Z L  (1  j 2) .
Resposta:
a) VAN  127| 0 V ; VBN  127|  120 V ; VCN  127| 120 V

VAB  220| 30 V ; VBC  220|  90 V ; VCA  220| 150 V
b) IA  11,741|  33,7 A ; IB  11,741|  153,7 A ; IC  11,741| 86,3 A
c) V  105,016 |  7,1 V ; V  105,016 |  127,1 V ; V  105,016 | 112,9 V
A' N ' B'N ' C 'N '
7
VA'B '  181,893| 22,9 V ; VB 'C '  181,893 |  97,1 V ; VC ' A'  181,893| 142,9 V
d) I  0
N
e) S c arg a  (3307  j1657)  3699 | 26,6 VA

S ger  (3722  j 2482)  4474 | 33,7 VA
f) W1  1144 W ; W2  2578 W ; W3  1176 W ; W4  2131 W
W1  W2  3722  Pger ; W3  W4  3307  Pc arg a
W1 ZL W3 Z
A’
A
ZL B’ Z
B
ZL C’ Z
C
W2 W4
N
ZL N’
Figura 2.2 - Circuito trifásico
Exercício 2.6
No circuito da Figura 2.2, em determinado momento o fio da fase B se rompe no ponto indicado
por “X”. Nestas condições, pede-se:
a) recalcular as correntes de fase e de linha na carga e a corrente no neutro (módulo e ângulo);

b) recalcular as tensões de fase e de linha na carga (módulo e ângulo);
c) recalcular as potências complexas trifásicas (gerador e carga);
d) recalcular as leituras dos 4 wattímetros. Comparar novamente estes valores com os
resultados do item (c).
Resposta:
a) IA  11,603|  42,3 A ; IB  0 ; IC  10,427 | 92,5 A ; IN  8,529 | 17,8 A
b) VA' N '  103,780 |  15,7 V ; VB ' N '  0 ; VC ' N '  93,262 | 119,1 V
V  103,780 |  15,7 V ; V  93,262 |  60,9 V ; V  181,956 | 143,0 V
A' B ' B 'C ' C ' A'
c) S c arg a  (1947  j973)  2177 | 26,6 VA

S ger  (2263  j1605)  2774 | 35,3 VA
d) W1  776 W ; W2  2292 W ; W3  1077 W ; W4  870 W
8
W1  W2  3068  2263  Pger  as condições do Teorema de Blondel não são mais

satisfeitas
W3  W4  1947  Pc arg a  pois o potencial de B’ é o mesmo de N’, e assim a ligação
de W3 e W4 poderia ser feita em relação a N’. Neste caso, as condições do Teorema de
Blondel são satisfeitas pois IB  0
Se W1 e W2 estivessem ligados com o ponto comum da bobina de tensão no ponto N (em

vez do ponto B), as leituras seriam:
W1  1089 W ; W2  1174 W
W1  W2  2263  Pger ( IB  0 )
Exercício 2.7
Uma carga trifásica desequilibrada é alimentada por um gerador simétrico através de uma linha
equilibrada a 4 fios. Um eletricista perspicaz verificou que nessas condições circula corrente no
neutro e, pensando em proteger melhor o sistema, instalou um fusível no neutro. Nestas
condições, pede-se:
a) calcular a corrente que circula nas fases e no neutro;

b) descrever o que acontece quando o fusível do neutro queima. Concluir sobre a
conveniência ou não de se colocar esse fusível quando o neutro é compartilhado por duas
ou mais fases.
Dados:
- tensão de linha do gerador: 380 V , 60 Hz;

- resistência equivalente das cargas (por fase, ligação Y): RA = 10  ; RB = 25  ; RC = 15 ;
- sobretensão máxima admissível em todos os equipamentos ligados ao sistema: 15% (tensões
superiores a este valor implicam na queima de todos os aparelhos envolvidos).
Resposta:
a) IA  22| 0 A ; IB  8,8|  120 A ; IC  14,667|120 A ; IN  11,455 | 26,3 A
b) VAN '  172,088 V ; VBN '  267,897 V (sobretensão de 21,8 %) ; VCN '  230,290 V
(sobretensão de 4,7 %)
Exercício 2.8
Uma linha de transmissão trifásica a 3 fios possui a seguinte matriz de impedâncias de

elementos:
 Zaa Zab Zac 

 
 Zba Zbb Zbc  ,
 Zca Zcb Zcc 
9
em que
Zaa  Zbb , Zaa  Zcc , Zbb  Zcc
e Zab  Zbc , Zab  Zca , Zbc  Zca .
Pede-se determinar a matriz de impedâncias que resulta após a transposição completa da linha.
Exercício 2.9
A Figura 2.3 apresenta um poste comum utilizado em redes primárias de distribuição (tensão
nominal 13,8 kV). Nesta configuração, as impedâncias próprias das fases e as impedâncias
mútuas entre fases valem:
Zaa = j0,6 /km Zbb = j0,8 /km Zcc = j0,7 /km

Zab = j0,2 /km Zbc = j0,5 /km Zca = j0,2 /km.
Uma linha com as impedâncias acima alimenta uma carga equilibrada que absorve corrente de
linha igual a 100 A. Nestas condições, pede-se determinar:
a) a queda de tensão por fase (em V/km) desprezando-se as impedâncias mútuas;

b) a queda de tensão por fase (em V/km) considerando-se as impedâncias mútuas;
c) a matriz de impedâncias (em /km) que resulta quando a linha é completamente
transposta;
d) a queda de tensão por fase (em V/km) considerando-se as impedâncias mútuas e a linha
transposta.
Resposta:
a) Adotando IA  100| 0 A e seqüência direta: V A  60 | 90 V ; VB  80 |  30 V ;

VC  70|  150 V
b) V A  40 | 90 V ; VB  51,962 |  60 V ; VC  43,589|  113,4 V
c) Z P  j 0,7  / km ; Z M  j 0,3  / km
d) V A  40 | 90 V ; VB  40 |  30 V ; VC  40|  150 V
Figura 2.3 - Estrutura de alimentador primário
10
3. Valores por-unidade
Exercício 3.1
Uma fonte monofásica alimenta duas cargas monofásicas que estão conectadas em paralelo,
através de uma linha de transmissão monofásica. São dados:
 fonte ideal: 220 V, 60 Hz;

 impedância da linha de transmissão: (0,1936 + j0,3872) ;
 carga 1: impedância constante que absorve 2000 W e -3000 VAr quando alimentada em
tensão nominal (220 V);
 carga 2: potência constante que absorve 7990 W com fator de potência 0,94 indutivo.
Utilizando tensão de base 220 V e potência de base 10000 VA, pede-se determinar:
a) O módulo da tensão nas cargas;

b) potências ativa e reativa absorvidas pela Carga 1.
Resposta:
a) 0,954123 pu (209,907 V);

b) 1821 W e -2731 VAr.
Exercício 3.2
Dois transformadores monofásicos possuem os dados de chapa apresentados na Tabela 3.1.

Pede-se determinar uma relação entre as impedâncias z1 e z2 de forma que, quando os
transformadores operarem em paralelo, a distribuição da carga entre eles seja proporcional a
suas potências nominais.
Resposta: z1 = z2 .
Tabela 3.1 - Dados de transformadores
Transformador Tensão nominal Tensão nominal Potência Impedância de curto-

primária secundária nominal circuito (pu na base
nominal do trafo)
T1 VN1 VN2 SN1 z1
T2 VN1 VN2 SN2 z2
Exercício 3.3
Para a rede elétrica monofásica representada na Figura 3.1, pede-se:
a) desenhar o circuito em pu, indicando claramente as bases de tensão em cada área. Adotar
potência de base igual a 100 MVA;
b) calcular as impedâncias em pu nas bases estabelecidas no item (a);
c) adotando tensão igual a 10 pu na barra de carga, determinar a tensão em pu na barra de
geração;
11
d) determinar a tensão (módulo em kV e ângulo em ⁰) em cada barra do circuito;

e) determinar a potência reativa nominal de um banco de capacitores ligados em paralelo com
a carga de forma que o fator de potência do conjunto (carga + capacitor) seja 0,95 indutivo;
f) recalcular a tensão em pu na barra de geração nas condições do item (e).
01 02 03 04
G
Linha de transmissão
T1 T2
Carga
Figura 3.1
Dados:
 T1: 34,5 / 13,8 kV ; 20 MVA ; x = 7% ;

 Linha de transmissão: impedância total z = (0,19044 + j0,38088) /km ; 13,8 kV ;
comprimento 5 km;
 T2: 13,8 / 0,22 kV ; 5 MVA ; x = 4% ;
 Carga: (2 + j1) MVA quando alimentada por tensão nominal, carga de impedância
constante;
 Capacitor: modelar como carga de impedância constante.
Resposta:
a) Bases de tensão adotadas: barra 01: 34,5 kV ; barras 02 e 03: 13,8 kV ; barra 04: 0,22 kV;
b) T1: j0,35 pu ; linha: (0,5 + j1,0) pu ; T2: j0,8 pu;
c) v01  1,03222,11 pu ;
d) V01  35,6112,11 kV ;
V02  14,1931,73 kV ;
V03  13,9120,91 kV ;
V04  0, 2200 kV ;
e) 342,6 kVAr ;
f) v01  1,0221,83 pu .
Exercício 3.4
A subestação da USP é alimentada por um circuito de subtransmissão em 138 kV. Ela conta
com um transformador 138 kV / 13,8 kV, do qual parte um circuito primário que termina no
edifício da Engenharia Elétrica e alimenta o transformador de distribuição local. Todos os
equipamentos são trifásicos. Pede-se:
a) calcular a tensão de fase e de linha no secundário do transformador de distribuição;

b) calcular a perda total de potência ativa;
c) determinar se os equipamentos eletrônicos do Laboratório Digital funcionarão
corretamente nesta situação.
12
Dados:
 Transformador da SE: 138 kV / 13,8 kV ; 20 MVA ; reatância de curto-circuito igual

a 4%; tensão operacional no primário igual a 138 kV (tensão de linha);
 Circuito primário: 2,5 km ; impedância de sequência direta igual a (0,2 + j0,4) /km;
 Transformador de distribuição: 13,8 kV / 0,22 kV ; 300 kVA ; reatância de curto-
circuito igual a 9%;
 Carga total do edifício da Engenharia Elétrica: 250 kVA ; fator de potência 0,92
indutivo ; impedância constante;
 Especificação dos equipamentos do Laboratório Digital: tensão nominal 220V ±3%.
Resposta:
a) Tensão de linha: 212,95 V ; tensão de fase: 122,95 V;

b) 153,72 W;
c) Os equipamentos não funcionarão corretamente pois a tensão que eles recebem é 0,968 pu
(-3,2%).
Exercício 3.5
Considere um transformador monofásico com os dados a seguir:
 13.8 kV / 0.22 kV; 150 kVA; reatância 7 %.
Este transformador alimenta uma carga de impedância constante que, quando alimentada por
tensão nominal, absorve 130 kVA com fator de potência 0,80 indutivo. Considerando que o
primário do transformador está alimentado em tensão nominal, pede-se calcular:
a) corrente absorvida pela carga;

b) potências ativa e reativa absorvidas pela carga;
c) perdas no transformador, em termos de potência ativa e reativa;
d) corrente fornecida pelo suprimento do primário.
Resposta:
a) I  569,532  39,551 A .
b) 96,611 kW e 72,458 kVAr;
c) perda ativa: 0 ; perda reativa: 7,326 kVAr;
d) I  9,079  39,551 A .
Exercício 3.6
Um banco trifásico de transformadores é construído utilizando-se três unidades monofásicas

cujos dados são os mesmos do transformador no Exercício 3.5. O banco está ligado em Y e
alimenta uma carga trifásica de impedância constante ligada em  que, quando alimentada por
tensão nominal, absorve 390 kVA com fator de potência 0,80 indutivo. O primário do banco é
alimentado por tensão nominal. Considere o sistema de sequência direta e que a tensão VAB nos
terminais do primário possui ângulo de 30⁰. Pede-se calcular:
13
a) tensão na carga;
b) corrente de fase na carga;
c) corrente de linha no secundário do banco;
d) potências trifásicas ativa e reativa absorvidas pela carga;
e) corrente de fase no primário do banco;
f) corrente de linha no primário do banco;
g) perdas no transformador, em termos de potência ativa e reativa;
Resposta:
a) Vab  367, 26657,319 V ;

b) I ab  328,81920, 449 A ;
c) I a  569,532  9,551 A ;
d) 289,833 kW e 217,376 kVAr;
e) I AB  9,079  9,551 A ;
f) I A  15,726  39,551 A ;
g) perda ativa: 0 ; perda reativa: 21,978 kVAr.
Exercício 3.7
Um transformador trifásico de 2 enrolamentos possui os seguintes dados:
13,8 / 0,22 kV ; 500 kVA ; x = 6%
Taps disponíveis no primário: -5% , -2,5% , 0 , +2,5% , +5%.
Considerando que o tap está ajustado no tap -5% e utilizando os valores nominais do
transformador como valores de base, pede-se:
a) fornecer um modelo em pu para o transformador, utilizando um autotransformador;

b) fornecer um modelo passivo em pu para o transformador;
c) assumindo que o primário é alimentado com tensão nominal, determinar a tensão no
secundário com o transformador em vazio. Utilizar exclusivamente o modelo passivo do
item (b) e verificar se ele permite de fato representar a situação real (tensão nominal
aplicada no primário e tensão resultante no secundário maior que a tensão nominal).
Resposta:
c) vS  1,053| 0 pu
Exercício 3.8
A Figura 3.2 apresenta um sistema radial onde, devido à existência de outras barras não
representadas na Figura, as tensões de base já foram fixadas em todas as barras: barra 01: 88
kV; barras 02 e 03: 33 kV, e barra 04: 3,4 kV. Devido a um erro de especificação, a tensão
nominal secundária do transformador T1 é 36 kV (e não 33 kV). Nessas condições, pede-se:
14
a) determinar a tensão na barra 04 quando a tensão na barra 01 é igual a 1 pu e o tap do

transformador T1 está ajustado na posição 0 (nominal);
b) determinar o tap adequado para que a tensão na carga (barra 04) resulte o mais próximo
possível do valor 1 pu (com tensão na barra 01 igual a 1 pu). Calcular a nova tensão na
barra 04 com o tap escolhido.
Dados:
1. T1: 88 / 36 kV ; 20 MVA ; x = 7% ; ligação YY ; taps disponíveis no primário: -5% , -

2,5% , 0 , +2,5% , +5%;
2. Linha de transmissão: z = (0,44 + j0,46) /km ; 33 kV ; 10 km;
3. T2: 33 / 3,4 kV ; 5 MVA ; x = 5% ; ligação YY;
4. Carga: (4 + j0) MVA quando alimentada por tensão nominal, carga de impedância
constante.
Resposta:
a) v04  1,071|  4,1 pu

b) tap = +5% ; v04  1,020|  4,1 pu
01 02 03 04
G
Linha de transmissão
T1 T2
Carga
Figura 3.2
Exercício 3.9
No circuito da Figura 3.3 pede-se, considerando tensão nominal na barra 01 e fixando a potência
de base no valor 100 MVA:
a) fixar as bases de tensão em todas as barras do circuito;

b) desenhar o circuito equivalente em pu considerando o tap do transformador T2 ajustado na
posição 0 (tap nominal);
c) calcular a corrente de circulação em vazio no circuito nas condições do item (b);
d) determinar o tap mais apropriado do transformador T2 de forma a minimizar a corrente de
circulação em vazio;
e) recalcular a corrente de circulação em vazio nas condições do item (d).
Dados:
1. Transformador T1: 13,8 kV : 69 kV, 50 MVA, x = 4%, ligação YY;

2. Transformador T2: 69 kV : 13,2 kV, 40 MVA, x = 5%, ligação YY, taps disponíveis
no primário: -5%, -2,5%, 0, +2,5% e 5%;
3. Linhas 02-03 e 01-04: z = (0,2 + j0,4) /km, 10 km.
15
Resposta (utilizando MODELO 2 para o trafo T2 - impedância no secundário do auto-trafo):
c) v03  1,002661 | 0,0278 pu ; v04  0,960803 | 0,0754 pu ;

v04  0,959067 | 0,0278 pu ; i1  0, 0159746 | 114, 72 pu ;
i2  0, 0167007 | 65, 28 pu
d) tap -5%
e) v03  0,999560 | 0,004573 pu ; v04  1,006150 | 0,01169 pu ;

v04  1,006422 | 0,004573 pu ; i1  0, 00263837 | 65,35 pu ;
i2  0, 00262038 | 114, 65 pu
01 i1 03 04
02
T1 T2
G
i2
Figura 3.3
Exercício 3.10
Dois transformadores monofásicos estão ligados em paralelo e alimentam, através do

enrolamento secundário, uma carga de impedância constante. Pede-se:
a) determinar o circuito equivalente em pu adotando como valores de base os nominais do

transformador T1. Considerar o tap do transformador T2 na posição 0 (tap nominal);
b) calcular a potência complexa fornecida por cada transformador;
c) caso algum dos transformadores esteja em sobrecarga, pesquisar a possibilidade de eliminar
a(s) sobrecarga(s) através da mudança de tap do transformador T2. Escolher o tap que
proporciona a melhor distribuição de carga.
Dados:
- transformador T1: 88 kV / 13,8 kV, 10 MVA, x = 4%;

- transformador T2: 88 kV / 13,8 kV, 5 MVA, x = 2%, taps disponíveis no primário: -5%,
-2,5%, 0, +2,5%, +5%;
- carga: absorve (11 + j6) MVA quando alimentada por tensão de 13,8 kV,
impedância constante;
- alimentação: tensão de 88 kV aplicada ao primário dos transformadores.
16
Resposta:
b) ST 1  6,114398 | 28, 61 MVA (sem sobrecarga) ;

ST 2  ST 1  6,114398 | 28, 61 MVA (com sobrecarga)
PT 1  5,3678 MW ; QT 1  2,9278 MVAr ;
PT 2  5,3678 MW ; QT 2  2,9278 MVAr
c) Para aliviar T2, ele deve fornecer MENOS potência reativa. Isto é conseguido
DIMINUINDO-SE sua tensão secundária, ou seja, AUMENTANDO-SE o tap no primário.
Para tap = +2,5% :
ST 1  7,881612 | 47, 72 MVA (sem sobrecarga) ;

ST 2  5,174376 | 1,3024 MVA (pequena sobrecarga)
PT 1  5,3024 MW ; QT 1  5,8314 MVAr ;
PT 2  5,1730 MW ; QT 2  0,117610 MVAr
Para tap = +5% :
ST 1  10, 010191 | 58, 43 MVA (pequena sobrecarga) ;

ST 2  5, 796672 | 30,58 MVA (sobrecarga maior que para tap = +2,5%)
PT 1  5, 2400 MW ; QT 1  8,5291 MVAr ;
PT 2  4,9905 MW ; QT 2  2,9490 MVAr (aumentou a troca de potência
reativa, o que aumentou a sobrecarga de T2)
Logo, o tap +2,5% é mais adequado.
Exercício 3.11
ATENÇÃO: Neste exercício forneça todas as grandezas pedidas em módulo e ângulo

(tensões em volt e correntes em ampère), em cada uma das 3 fases.
No sistema trifásico representado pelo diagrama unifilar da Figura 3.4, pede-se, SEM
UTILIZAR VALORES PU:
a) calcular a corrente de carga;

b) calcular a corrente nos enrolamentos primário e secundário do transformador;
c) calcular a corrente na linha de distribuição;
d) calcular a tensão de fase e a tensão de linha no gerador.
Dados:
- Linha: 3 fios, impedância própria por fase: (0,2 + j0,4) /km , 4 km ;

- Transformador: trifásico, 13,8 kV / 0,38 kV, 2 MVA, x = 5% , ligação -Y;
- Gerador: seqüência direta;
- Carga: (1 + j0,7) MVA, potência constante, VAB  3800 V .
17
1 2 3
G
Linha de distribuição
Tr.
Carga
Figura 3.4 (Exercícios 3.11, 3.12 e 3.13)
Resposta:
a) IA  1854,6  64,99 A ; IB  1854,6175,01 A ; IC  1854,655,01 A

(correntes de linha)
b) Enrolamento secundário: correntes iguais às correntes de linha na carga (item (a)), pois o
enrolamento está ligado em Y
Enrolamento primário: IAB prim  29,485  64,99 A ; IBC prim  29,485175,01 A ;
ICA prim  29,48555,01 A
c) IA  51,070  94,99 A ; IB  51,070145,01 A ; IC  51,07025,01 A
d) Fase: VAN  8190,83  58,30 V ; VBN  8190,83  178,30 V ;
V  8190,8361,70 V
CN
Linha: VAB  14186,93  28,30 V ; VBC  14186,93  148,30 V ;

VCA  14186,9391,70 V
Exercício 3.12
ATENÇÃO: Neste exercício forneça todas as grandezas pedidas em módulo e ângulo

(tensões em volt e correntes em ampère), em cada uma das 3 fases.
Para o sistema trifásico da Figura 3.4, considerando potência de base igual a 100 MVA, pede-se:
a) desenhar o diagrama unifilar em pu, indicando claramente as bases de tensão adotadas;

b) calcular todas as impedâncias do diagrama unifilar em pu;
c) determinar todas as grandezas elétricas solicitadas no Exercício 3.7, UTILIZANDO
VALORES PU.
Resposta:
b) z L  (0,42  j 0,84) pu ; zT  j 2,5 pu
Exercício 3.13
No sistema trifásico da Figura 3.4, considere agora que o enrolamento primário do

transformador está no tap +5%. Recalcule a tensão no gerador de forma que a carga continue
recebendo tensão nominal (380 V de linha). A escolha do método de resolução (sem utilizar
valores pu / utilizando valores pu) fica a seu critério.
18
Resposta:
Fase: VAN  8592,4  58,33 V ; VBN  8592,4  178,33 V ;

VCN  8592,461,67 V (1,078 pu)
Linha: V  14882,5  28,33 V
AB ; VBC  14882,5  148,33 V ;
VCA  14882,591,67 V (1,078 pu)
19
4. Componentes simétricas
Exercício 4.1
A Figura 4.1 apresenta um circuito simples que é comumente usado no laboratório para a
determinação da seqüência de fases do sistema de tensões trifásicas disponível no painel. As
resistências indicadas nesse circuito são as próprias resistências internas de 2 voltímetros
analógicos. Nesta montagem atribui-se arbitrariamente a marcação “A” à fase que está ligada ao
capacitor e procura-se determinar qual das outras duas fases (B ou C) sucede à fase A no tempo.
Pede-se:
a) como se determina a fase subseqüente à fase A a partir da leitura dos 2 voltímetros?

b) justifique sua resposta ao item (a) utilizando um diagrama fasorial;
c) justifique sua resposta ao item (a) utilizando componentes simétricas.
Dados:
- sistema trifásico simétrico de tensões em A, B, C, N com tensão de linha igual a 220 V;

- capacitância do capacitor: 0,15 F;
- resistência interna dos voltímetros: 16 k aproximadamente.
C
A
R
B N’
R
C
Figura 4.1 - Circuito para determinação da seqüência de fases
Exercício 4.2
No circuito da Figura 4.2, quando ocorre um defeito fase-terra franco na barra P, pede-se
determinar:
a) a corrente de defeito;
b) as tensões na barra P;
c) as tensões na barra Q.
20
Dados:
- gerador: 13,8 kV ; 10 MVA ; x = 2% ; Zat = 0,1 ;

- linha: 2 km ; Z1 = (0,2 + j0,4) /km ; Z0 = (0,6 + j1,2) /km.
Resposta:
a) IA  4,242857 |  65,90 kA ; IB  0 ; IC  0

b) VAN  0 ; VBN  9,257159 |  136,23 kV ; VCN  9,969079 |132,11 kV
c) VAN  6,324926 |  2,47 kV ; VBN  7,726253 |  122,55 kV ;
V  8,389605 |119,70 kV
CN
Q P
Figura 4.2
Exercício 4.3
Um transformador trifásico possui o primário ligado em triângulo e o secundário ligado em

estrela aterrada por resistor. O primário é alimentado por tensão nominal quando ocorre um
curto-circuito fase-terra franco no secundário. Nessas condições, pede-se, sem utilizar
componentes simétricas:
a) as correntes no secundário (módulo em kA e ângulo em °);

b) as correntes de fase e de linha no primário (módulo em kA e ângulo em °);
c) as tensões de fase e de linha no secundário (módulo em kV e ângulo em °).
Dados:
- transformador 138 kV : 13,8 kV , 10 MVA , x = 5% , resistência de aterramento do centro

estrela igual a 0,5 ;
- o primário do transformador é alimentado por barramento infinito.
Resposta:
a) IA  7,4082 |  62,30 kA ; IB  0 ; IC  0 ;

b) IAB  0,4277 |  62,30 kA ; IBC  0 ; ICA  0 ;
IA  0,4277 |  62,30 kA ; IB  0,4277 |117,70 kA ; IC  0 ;
c) VAN  VAA'  VA' N '  VN ' N  0 (a-b-c: terminais externos do transformador ; a’-b’-c’:
pontos localizados entre as bobinas do secundário e as reatâncias dos enrolamentos ; n:
referência de tensões do sistema ; n’: centro estrela do secundário) ;
VBN  VB ' N '  VN ' N  6,7575 |  147,60 kV ;
21
VCN  VC ' N '  VN ' N  11,6695 |119,27 kV ;

VAB  6,7575 | 32,40 kV ; VBC  13,8 |  90,00 kV ; VCA  11,6695 |119,27 kV .
Exercício 4.4
Repetir o exercício anterior utilizando componentes simétricas e potência de base igual a 100
MVA.
Exercício 4.5
Um transformador trifásico ligado em Y aterrado (aterramento franco) é alimentado no

primário por uma barra na qual a potência de curto-circuito trifásico vale 400 MVAr e a de
curto-circuito fase-terra vale 300 MVAr. Em determinado momento ocorre um curto-circuito
fase-terra no secundário do transformador, com impedância de defeito igual a 2 . Nestas
condições, pede-se determinar:
a) diagramas seqüenciais do transformador, não esquecendo de indicar claramente as barras

referentes aos enrolamentos primário e o secundário;
b) correntes (módulo em kA e ângulo em °) no primário e no secundário.
Dados do transformador: 138 kV / 13.8 kV ; 50 MVA ; x = 4%.
Resposta:
b) Primário: Linha: IA  0,2239 |  13,22 kA ; IB  0,2239 |166,78 kA ; IC  0
Fase: IAB  0,2239 |  13,22 kA ; IBC  0 ; ICA  0
Secundário: IA  3,8783 |  13,22 kA ; IB  0 ; IC  0
Exercício 4.6
No transformador do exercício anterior, determinar o valor da resistência de aterramento do

centro estrela do transformador (em ) de forma que a corrente de defeito resulte reduzida à
metade do valor original.
Resposta:
2,076 
22
Exercício 4.7
No circuito da Figura 4.3 pede-se determinar, adotando potência de base igual a 100 MVA:
a) os diagramas seqüenciais em pu associados ao circuito;

b) as correntes de defeito (em kA) para defeitos trifásico e fase-terra franco na barra S;
c) a tensão nas fases sãs da barra S para o defeito fase-terra;
d) as correntes de defeito (em kA) para defeitos trifásico e fase-terra franco na barra R;
e) a tensão nas fases sãs da barra R para o defeito fase-terra.
Dados:
1. Transformador T1: 88 kV : 13,8 kV, 30 MVA, x = 4%, ligação

Y aterrada;
2. Transformador T2: 13,8 kV : 0,22 kV, 1 MVA, x = 3%, ligação
Y isolada - Y aterrada;
3. Linha Q-R: 10 km;
z1 = (0,2 + j0,4) /km;
z0 = (0,6 + j1,2) /km.
4. Pot. de curto-circuito trifásico na barra P: 500 MVAr;
5. Pot. de curto-circuito fase-terra na barra P: 350 MVAr.
Resposta:
b) I T  0
d) I T  1,007 kA
P Q R S
T1 T2
Figura 4.3
Exercício 4.8
No circuito da Figura 4.4 sabe-se que o sistema operava em vazio com tensão de 240 kV na
barra R quando um defeito dupla fase-terra (franco) ocorreu na mesma barra. Nestas condições,
pede-se determinar:
a) os diagramas seqüenciais do sistema, indicando claramente todas as barras (utilizar os

seguintes valores de base na barra P: 13,8 kV e 100 MVA);
b) corrente (em kA) que flui para a terra no ponto de defeito;
c) corrente (em kA) que flui nos aterramentos dos transformadores.
23
Dados:
- geradores: 13,8 kV ; 100 MVA ; x0 = 25% ; x1 = 15% ; ligação estrela aterrada;

- Transformador T1: banco de 3 monofásicos ligados em Y aterrada; dados das
unidades: 13,8 kV / 127 kV ; 30 MVA ; x = 8%;
- Transformador T2: trifásico ligado em Y aterrada - Y isolada; 220 kV / 13,8 kV ; 100
MVA ; x0 = x1 = 8% ; resistência de aterramento igual a 10 ;
- linha: X1 = 30  ; X0 = 50 .
Resposta:
b) IB  2,076940156,32 kA ; IC  2,07694023,68 kA ;

Idef  IB  IC  1.66831590 kA
c) T1: 1,668315 kA ; T2: 0.
P Q R S
T1 T2
Figura 4.4
Exercício 4.9
No sistema representado na Figura 4.5 pede-se determinar, quando da ocorrência de um defeito

fase-terra na barra R (utilizando potência de base igual a 100 MVA):
a) a corrente no ponto de defeito, em kA;

b) a contribuição do sistema equivalente para o defeito (corrente nas 3 fases e na terra, em
kA);
c) a corrente nos enrolamentos e no aterramento do transformador, em kA;
d) a corrente nos enrolamentos e no aterramento do gerador, em kA.
Dados:
- gerador: 13, 8 kV ; 20 MVA ; z0 = z1 = j0,1 pu ; operando em tensão

nominal antes do defeito ; ligação Y aterrada;
- transformador: trifásico ; 13,8 kV / 34,5 kV ; 30 MVA ; z0 = z1 = j0,03 pu ;
ligação -Y aterrada;
- linhas Q-R e R-S: cada uma com 2 km ; Z1 = (0,1 + j0,3) /km ; Z0 = (0,3 + j0,9)
/km;
- sistema equivalente: operando em tensão nominal antes do defeito ; potência de curto-
circuito trifásico: j300 MVA ; potência de curto-circuito fase-
terra: j200 MVA.
24
Resposta:
a) IA  7,32323  85,65 kA ; IB  IC  0

b) Sentido S → R: IA  3,57121  86,26 kA ; IB  1,0362398,16 kA ;
I  1,0362398,16 kA ;
C
IT  IA  IB  IC  1,51337  92,32 kA

c) Secundário: IA  3,75239  85,06 kA ; IB  1,03623  81,85 kA ;
IC  1,03623  81,85 kA
I  I  I  I  5,82275  83,92 kA
T A B C
Primário (fase): IAB  5,41611  85,06 kA ; IBC  1,49567  81,85 kA ;

ICA  1,49567  81,85 kA
Primário (linha): IA  3,92368  86,28 kA ; IB  3,9236893,72 kA ;
I  0
C
d) IA  3,92370  86,29 kA ; IB  3,9237093,71 kA ; IC  0

IT  IA  IB  IC  0
Note que: IT (trafo)  IT(sistema)  7,32323  85,65 kA  Idef .
P Q R S
Sistema
G
equivalente
Figura 4.5
Exercício 4.10
No circuito da Figura 4.6 pede-se determinar, adotando potência de base igual a 100 MVA:
a) os diagramas seqüenciais do sistema;

b) a tensão em pu (módulo e ângulo) em todas as barras do sistema;
c) o gerador equivalente de Thévenin visto pela barra 03 (para as 3 seqüências);
d) tensões e correntes em cada fase (valores não normalizados) em toda a rede quando uma
carga monofásica de j346  é conectada entre a fase A da barra 03 e a terra.
Dados:
- gerador: barramento infinito com tensão de linha igual a 220 kV;

- linha 01-02: z 1  j 0,2 pu ; z 0  j 0,5 pu (bases 220 kV e 100 MVA);
- linha 02-03: z1  j 0,3 pu ; z 0  j 0,8 pu (bases 220 kV e 100 MVA);
- transformador 02-04: banco de 3 transformadores monofásicos com os seguintes dados:
127 kV / 88 kV ; 20 MVA ; x = 0,09 pu ; ligação Y aterrado (02) -  (04);
- carga na barra 04: trifásica equilibrada, ligação , absorve 82,6 MVAr quando alimentada
por tensão de 80 kV , impedância constante.
25
Resposta:
b) v01  10 pu ; v02  0,851850 pu ; v03  0,851850 pu

v04  0,74074  30 pu
c) zth0  j 0,91538 pu ; vth1  0,851850 pu ; zth1  j 0,47037 pu
d) Tensões na barra 02:
VAN 2  95,8650 kV ; VBN 2  107,464  119,31 kV ; VCN 2  107,464119,31 kV
Tensões na barra 03:
VAN 3  58,0020 kV ; VBN 3  114,691  125,21 kV ; VCN 3  114,691125,21 kV
Tensões na barra 04:
VAN 4  35,258  32,26 kV ; VBN 4  35,258  147,74 kV ; VCN 4  37,63590 kV
Correntes no trecho 01-02:
IA12  302,479  90 A ; IB12  213,866141,92 A ; IC12  213,86638,08 A
Correntes no trecho 02-03:
IA23  167,631  90 A ; IB 23  IC 23  0
Correntes entrando no primário do transformador (fase/linha):
IAp  134,856  90 A ; IBp  213,866141,92 A ; ICp  213,86638,08 A
Correntes saindo do secundário do transformador (linha):
IAs  455,282  122,26 A ; IBs  455,282122,26 A ; ICs  485,9780 A
02 03
01
G
04
Figura 4.6
Exercício 4.11
Um gerador trifásico simétrico alimenta um circuito trifásico equilibrado. O sistema se encontra

operando em vazio quando um defeito dupla fase-terra ocorre na extremidade do circuito
(extremidade oposta à do gerador). Neste defeito, a fase B resulta ligada à terra através de uma
resistência de 3  e a fase C resulta ligada à terra através de uma resistência também de 3 .
Nestas condições, pede-se:
a) desenhar o diagrama trifilar do sistema em sua condição de defeito;

b) determinar todas as correntes resultantes (módulo em A e ângulo em °) utilizando o
diagrama trifilar do item anterior e um método de análise de circuitos à sua escolha (não
utilize componentes simétricas!);
c) desenhe os diagramas seqüenciais em pu, indicando claramente as barras do sistema;
d) determine todas as correntes resultantes (módulo em A e ângulo em °) interligando
adequadamente os diagramas seqüenciais. Compare os resultados obtidos com os do item
(b).
26
Dados:
- gerador ligado em Y aterrada, tensão de linha igual a 220 V;

- resistência de aterramento do gerador: 2 ;
- resistência por fase do circuito: 1 .
Resposta:
b) e d): IA  0 ; IB  28,619 |  106,1 A ; IC  28,619 |106,1 A .
Exercício 4.12
Um transformador trifásico ligado em Y aterrado é alimentado no primário por uma barra na

qual a potência de curto-circuito trifásico vale 2000 MVAr e a de curto-circuito fase-terra vale
1500 MVAr. No enrolamento secundário estão ligadas as seguintes cargas:
- impedância igual a j20  entre os pontos B e N’;

- impedância igual a j20  entre os pontos C e N’;
- impedância igual a j40  entre os pontos N’ e terra.
Pede-se determinar, adotando potência de base igual a 100 MVA:
a) diagramas seqüenciais do sistema completo;

b) correntes de linha (em kA) e tensões de fase e de linha (em kV) no enrolamento secundário
do transformador;
c) correntes de fase e de linha (em kA) e tensões de linha (em kV) no enrolamento primário.
Dados do transformador: 230 kV / 34,5 kV ; 150 MVA ; x = 3%.
Resposta:
b) IA  0 ; IB  0,83392 |173,17 kA ; IC  0,83392 | 6,83 kA

VA  19,879| 0 kV ; VB  19,302 |  120,91 kV ; VC  19,302 |120,91 kV
V  34,087 | 29,07 kV ; V  33,121|  90 kV ; V  34,087 |150,93 kV
AB BC CA
c) IAB  0 ; IBC  0,072220 |173,17 kA ; ICA  0,072220 | 6,83 kA

I  0,072220 |  173,17 kA ; I  0,072220 |173,17 kA ; I  0,14341| 0 kA
A B C
VAB  229,557| 0 kV ; VBC  224,969 |  120,68 kV ; VCA  224,969 |120,68 kV .
Exercício 4.13
Para a rede da Figura 4.7, com qual ligação do terciário de T1 (triângulo, estrela isolada ou
estrela solidamente aterrada) ocorrerá a maior corrente de curto-circuito fase-terra na barra 4?
Os enrolamentos primário e secundário do transformador T1 estão na ligação estrela aterrada, e
a ligação do transformador T2 é triângulo (barra 4) - estrela aterrada (barra 5). Sugestão:
desenhe os diagramas seqüenciais interconectados nos 3 casos.
Resposta: Ligação triângulo
27
1 (P) T1 2 (S) 4 5
G
T2
3 (T)
Figura 4.7
Exercício 4.14
No sistema de potência representado na Figura 4.8, em determinado momento um defeito fase-

terra com resistência de defeito igual a 10  ocorre na barra 3. Nestas condições pede-se
determinar, adotando potência de base igual a 100 MVA:
a) a corrente no ponto de defeito;

b) as correntes que circulam nas linhas 2-3 e 3-4;
c) as correntes nos enrolamentos dos transformadores T1 e T2;
d) as correntes nos enrolamentos do gerador.
Dados:
- gerador: trifásico, 20 kV, 100 MVA, z0 = j0,20 pu , z1 = j0,15 pu;
- transformador T1: banco de transformadores monofásicos, cada um com os

seguintes dados: 20 kV / 127 kV, 30 MVA, zcc = j0,03
pu;
- linhas de transmissão 2-3 e 3-4: cada uma com 50 km, Z1 = j0,43 km, Z0 = j0,86
km;
- transformador T2: banco de transformadores monofásicos de 3

enrolamentos, cada um com os seguintes dados: 127 kV
(barra 4) / 79,6 kV (barra 5) / 13,8 kV (barra 6), 15
MVA. Os circuitos de seqüência direta e zero do banco
são fornecidos nas Figuras 4.9 e 4.10.
28
T1 T2
1 2 3 4 5
6
Figura 4.8
zp = j0,5 pu zs = j0,07 pu
4 5
Impedâncias na
base 100 MVA
6
zt = j0,3 pu -30°
Figura 4.9 - Circuito de seqüência direta para o banco de transformadores de 3 enrolamentos
zp = j0,5 pu zs = j0,07 pu
4 5
Impedâncias na
zt = j0,3 pu base 100 MVA
6
Figura 4.10 - Circuito de seqüência zero para o banco de transformadores de 3 enrolamentos
Resposta:
a) Idef  1,39022  53,72 kA
b) Linha 2-3 (sentido 2 → 3):

IA  1,33423  53,72 kA ; IB  IC  0,055987126,28 kA
Linha 3-4 (sentido 4 → 3):

IA  IB  IC  0,055987  53,72 kA
29
c) Trafo T1: Primário: IAB  8,47236  53,72 kA ;

IBC  ICA  0,35552126,28 kA
Secundário: IA  1,33423  53,72 kA ;

IB  IC  0,055987126,28 kA ;
Iaterr  1,22226  53,72 kA
Trafo T2: Primário (4): IA  IB  IC  0,055987  53,72 kA ;

Iaterr  0,16796  53,72 kA
Secundário (5): IA  IB  IC  Iaterr  0
Terciário (6): IAB  IBC  ICA  0,51524  53,72 kA
d) Gerador: IA  8,82905  53,72 kA ; IB  8,82905126,28 kA ;

IC  Iaterr  0
30

Lista ASEP

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Lista ASEP

Enviado por

Direitos autorais:

Formatos disponíveis

PEA 3301 - Introdução aos Sistemas de Potência

Uma residência alimentada em 220 V possui um sistema de iluminação externa em 110 V, o

Na entrada da residência existe um disjuntor DR (diferencial residual), o qual interrompe a

a) o valor de todas as correntes indicadas na Figura 1.1;

- Transformador 220 V / 110 V ideal;

- Cabos com impedância nula.

a) IAS  1,091| 0 A ; IBS  1,091|180 A ; IC  0

IA Transf. IAS 2 lâmpadas

Repetir o Exercício 1.1 considerando que o enrolamento secundário do transformador abaixador

IA Transf. IAS 2 lâmpadas

a) IAS  3,291| 0 A ; IBS  1,091|180 A ; IC  2,2 | 0 A ; IAt  2,2 | 0 A

Repetir o Exercício 1.1 considerando que o enrolamento primário do transformador abaixador

IA Transf. IAS 2 lâmpadas

a) IAS  1,091| 0 A ; IBS  1,091|180 A ; IC  0

a) o valor de todas as correntes indicadas na Figura 1.4;

Repetir o Exercício 1.4 considerando que o “center tap” do secundário do transformador de

a) IA  0,545 | 0 A ; IB  0,545 |180 A ; IC  0 ; IT  0

Uma carga trifásica é composta por 3 bipolos iguais de impedância Z . Pede-se:

a) Sendo  o ângulo da impedância Z :

W2 lê a corrente IB e a tensão VBC: W2  8630,3 ; W1 + W2 = 3229,9 = P3

a) Z  6,4533 | 36,9  por fase

A Figura 2.1 mostra um esquema bastante comum na rede de distribuição da Eletropaulo, o

- potência absorvida pelas cargas S1 e S3: 22 kW e 30 kW, respectivamente;

b) IA1  100| 0 A ; IA3  78,730|  30 A

Figura 2.1 - Esquema Delta Aberto

a) tensões de fase e de linha no gerador;

a) VAN  127| 0 V ; VBN  127|  120 V ; VCN  127| 120 V

e) S c arg a  (3307  j1657)  3699 | 26,6 VA

Figura 2.2 - Circuito trifásico

a) recalcular as correntes de fase e de linha na carga e a corrente no neutro (módulo e ângulo);

c) S c arg a  (1947  j973)  2177 | 26,6 VA

W1  W2  3068  2263  Pger  as condições do Teorema de Blondel não são mais

Se W1 e W2 estivessem ligados com o ponto comum da bobina de tensão no ponto N (em

a) calcular a corrente que circula nas fases e no neutro;

- tensão de linha do gerador: 380 V , 60 Hz;

Uma linha de transmissão trifásica a 3 fios possui a seguinte matriz de impedâncias de

 Zaa Zab Zac 

e Zab  Zbc , Zab  Zca , Zbc  Zca .

Zaa = j0,6 /km Zbb = j0,8 /km Zcc = j0,7 /km

a) a queda de tensão por fase (em V/km) desprezando-se as impedâncias mútuas;

a) Adotando IA  100| 0 A e seqüência direta: V A  60 | 90 V ; VB  80 |  30 V ;

d) V A  40 | 90 V ; VB  40 |  30 V ; VC  40|  150 V

Figura 2.3 - Estrutura de alimentador primário

 fonte ideal: 220 V, 60 Hz;

a) O módulo da tensão nas cargas;

a) 0,954123 pu (209,907 V);

Dois transformadores monofásicos possuem os dados de chapa apresentados na Tabela 3.1.

Tabela 3.1 - Dados de transformadores

Transformador Tensão nominal Tensão nominal Potência Impedância de curto-

Para a rede elétrica monofásica representada na Figura 3.1, pede-se:

d) determinar a tensão (módulo em kV e ângulo em ⁰) em cada barra do circuito;

 T1: 34,5 / 13,8 kV ; 20 MVA ; x = 7% ;

a) calcular a tensão de fase e de linha no secundário do transformador de distribuição;

 Transformador da SE: 138 kV / 13,8 kV ; 20 MVA ; reatância de curto-circuito igual

a) Tensão de linha: 212,95 V ; tensão de fase: 122,95 V;

Considere um transformador monofásico com os dados a seguir:

 13.8 kV / 0.22 kV; 150 kVA; reatância 7 %.

a) corrente absorvida pela carga;

Um banco trifásico de transformadores é construído utilizando-se três unidades monofásicas

a) Vab  367, 26657,319 V ;

Um transformador trifásico de 2 enrolamentos possui os seguintes dados:

13,8 / 0,22 kV ; 500 kVA ; x = 6%

Taps disponíveis no primário: -5% , -2,5% , 0 , +2,5% , +5%.
