CURSOS: ENGENHARIA DE COMPUTAÇÃO E ENGENHARIA ELÉTRICA

Disciplina: ENGC50 - Sistemas Microprocessados Turma: T02

Professor: Tiago Trindade Ribeiro Sala: 07.03.05
Semestre: 2019.2 Horário: Segundas e Quartas - 20:20h às 22:10h

1

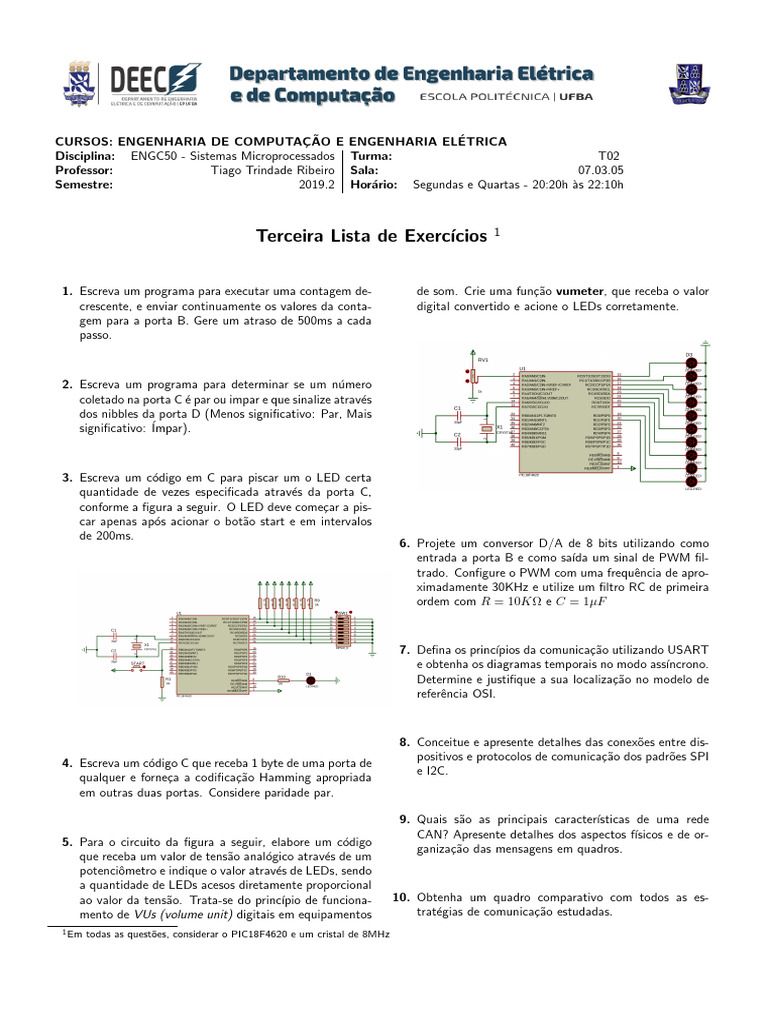

Terceira Lista de Exercı́cios

1. Escreva um programa para executar uma contagem de- de som. Crie uma função vumeter, que receba o valor
crescente, e enviar continuamente os valores da conta- digital convertido e acione o LEDs corretamente.
gem para a porta B. Gere um atraso de 500ms a cada
passo.

2. Escreva um programa para determinar se um número

coletado na porta C é par ou impar e que sinalize através
dos nibbles da porta D (Menos significativo: Par, Mais
significativo: Ímpar).

3. Escreva um código em C para piscar um o LED certa

quantidade de vezes especificada através da porta C,
conforme a figura a seguir. O LED deve começar a pis-
car apenas após acionar o botão start e em intervalos
de 200ms.
6. Projete um conversor D/A de 8 bits utilizando como
entrada a porta B e como saı́da um sinal de PWM fil-
trado. Configure o PWM com uma frequência de apro-
ximadamente 30KHz e utilize um filtro RC de primeira
ordem com R = 10KΩ e C = 1µF

7. Defina os princı́pios da comunicação utilizando USART

e obtenha os diagramas temporais no modo assı́ncrono.
Determine e justifique a sua localização no modelo de
referência OSI.

8. Conceitue e apresente detalhes das conexões entre dis-

positivos e protocolos de comunicação dos padrões SPI
4. Escreva um código C que receba 1 byte de uma porta de
e I2C.
qualquer e forneça a codificação Hamming apropriada
em outras duas portas. Considere paridade par.

9. Quais são as principais caracterı́sticas de uma rede

CAN? Apresente detalhes dos aspectos fı́sicos e de or-
5. Para o circuito da figura a seguir, elabore um código
ganização das mensagens em quadros.
que receba um valor de tensão analógico através de um
potenciômetro e indique o valor através de LEDs, sendo
a quantidade de LEDs acesos diretamente proporcional
ao valor da tensão. Trata-se do princı́pio de funciona- 10. Obtenha um quadro comparativo com todos as es-
mento de VUs (volume unit) digitais em equipamentos tratégias de comunicação estudadas.
1 Em todas as questões, considerar o PIC18F4620 e um cristal de 8MHz
