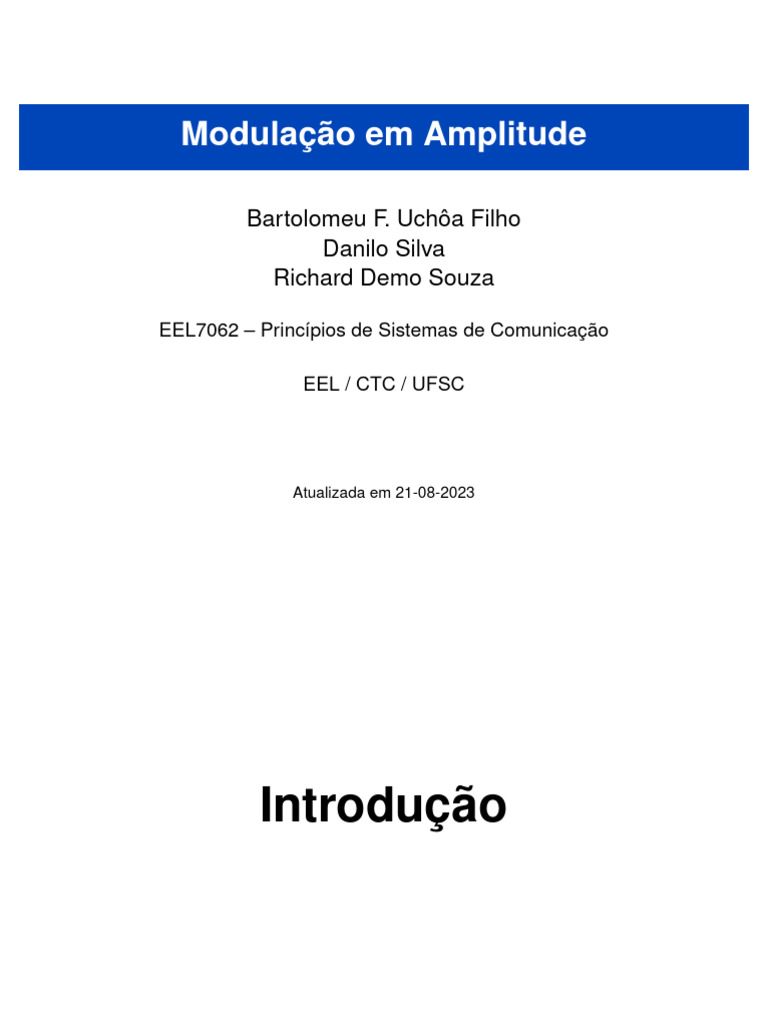

Modulação em Amplitude

Bartolomeu F. Uchôa Filho

Danilo Silva
Richard Demo Souza

EEL7062 – Princípios de Sistemas de Comunicação

EEL / CTC / UFSC

Atualizada em 21-08-2023
Introdução
Sistema de Transmissão em Banda Passante

m(t) s(t) r(t) m̂(t)

mensagem Modulador Canal Demodulador mensagem
sinal sinal
original transmitido recebido estimada

3 / 63
Modulação Banda Passante

modulação
|M (f )| |S(f )|

demodulação ···
−B B fc

▶ Produz um sinal de banda passante (em uma dada faixa de frequências) a

partir de um sinal de mensagem em banda base

▶ Deve permitir que o sinal de mensagem possa ser posteriormente

recuperado—este processo inverso é chamado de demodulação
▶ Motivação:
▶ Transmissão sem fio
▶ Multiplexação por divisão em frequência

4 / 63
Transmissão sem fio

▶ Para que uma antena possa irradiar de forma eficiente, o tamanho da

antena deve ser da ordem de grandeza do comprimento de onda

λ = c/f = 3 · 108 /f

correspondente à frequência f que se deseja transmitir

▶ Tamanhos típicos são λ/2 e λ/4

▶ Exemplo: transmitir diretamente um sinal de voz com 300 Hz ≤ f ≤ 3 kHz
exigiria uma antena de dezenas de km de extensão!

▶ Para utilizar uma antena menor (de cm), é necessário que o sinal
transmitido possua frequência elevada (ex: centenas de MHz)

5 / 63
Multiplexação por divisão em frequência
Frequency-Division Multiplexing (FDM)

▶ Consiste em combinar vários sinais de mensagem, separados em faixas

de frequência differentes, para transmiti-los simultaneamente pelo
mesmo canal

▶ Permite que o canal seja compartilhado por vários usuários

▶ Em particular, permite que faixas do espectro eletromagnético sejam
alocadas para diversos serviços diferentes

6 / 63
Modulação Banda Passante

modulação

demodulação

▶ Também conhecida como:

▶ Modulação de portadora (carrier modulation)
▶ Modulação de onda contínua (continuous-wave modulation)

▶ Faz uso de um sinal senoidal chamado portadora (carrier ), o qual tem o

papel de ajudar a transportar o sinal de mensagem

▶ O processo de modulação consiste em variar continuamente alguma

característica da onda portadora em função do sinal de mensagem

7 / 63
Portadora

▶ A forma de onda de uma portadora (senoidal) é dada por

c(t) = A cos(2πfc t + ϕ) = A cos(θi (t))

onde
▶ A é a amplitude ou valor de pico da portadora
▶ fc é a frequência da portadora
▶ ϕ é a fase ou ângulo inicial
▶ θi (t) é o ângulo instantâneo.

▶ Podemos definir também a frequência instantânea como a taxa de variação

temporal do ângulo instantâneo, ou seja

1 d
fi (t) ≜ θi (t).
2π dt

8 / 63
Tipos de Modulação
▶ Modulações em amplitude: a amplitude da portadora é variada no tempo
de acordo com o sinal de mensagem:

A = A(t) = A(m(t)).

Dentre as modulações nesta categoria encontram-se:

▶ Modulação em amplitude “convencional” (AM)
▶ Modulação de banda lateral dupla–portadora suprimida (DSB-SC)
▶ Modulação de banda lateral única (SSB)
▶ Modulação de banda lateral vestigial (VSB)
▶ Modulação em amplitude em quadratura (QAM).

9 / 63
Tipos de Modulação
▶ Modulações em ângulo: o ângulo instantâneo varia de acordo com o sinal
de mensagem, enquanto a amplitude é mantida constante.

Duas subdivisões se destacam:

▶ Modulação em fase (PM): A fase da portadora varia no tempo linearmente
com o sinal de mensagem:

ϕ = ϕ(t) = kp m(t).

▶ Modulação em frequência (FM): A frequência instantânea da portadora varia

linearmente com o sinal de mensagem:

fi (t) = fc + kf m(t).

10 / 63
Definições e hipóteses

▶ O sinal de mensagem m(t) é um sinal em banda base com largura de

banda Bm = B , potência Pm e valor de pico

mp = max |m(t)|
t

▶ O sinal modulado s(t) possui largura de banda Bs (ou BT ) e potência Ps .

▶ A princípio assumiremos que r(t) = s(t), i.e., desprezaremos os efeitos de
canal, ruído e possíveis interferências.
▶ Desejamos obter m̂(t) = αm(t − t0 ) para uma comunicação sem
distorção.

11 / 63
Modulação DSB-SC
Modulação DSB-SC
Double Side Band – Supressed Carrier

Sinal modulado:
s(t) = m(t)c(t) = m(t) cos(2πfc t)

misturador
m(t) s(t)

cos(2πfc t)
oscilador

No contexto de comunicações, o bloco de multiplicação pela portadora (⊗) é

conhecido como misturador (mixer )

13 / 63
Espectro do sinal DSB-SC
S(f ) = F {s(t)} = F {m(t) cos(2πfc t)}
1
− fc ) + 12 δ(f + fc )


= M (f ) ∗ 2 δ(f
= 12 M (f − fc ) + 12 M (f + fc ) =⇒ Bs = 2Bm
|M (f )|

|S(f )|

Upper sideband |M (f + fc )| Lower sideband Lower sideband |M (f − fc )| Upper sideband

(USB) (LSB) (LSB) (USB)

f
··· ···
−fc +fc

14 / 63
Exemplo (mensagem de único tom)
|M (f )| m(t)

Sinal de t
mensagem

fm

|C(f )| c(t)

Portadora t

f
···
fc

|S(f )| s(t)

Sinal modulado banda lateral banda lateral

DSB-SC inferior superior

f
···
fc − fm fc + fm

15 / 63
Exemplo (mensagem genérica)
|M (f )| m(t)

Sinal de
mensagem t

|C(f )| c(t)

Portadora
t

f
···
fc

|S(f )| s(t)

Sinal modulado
DSB-SC banda lateral banda lateral
inferior superior

f
···
fc − B fc + B

16 / 63
Demodulação DSB-SC
r(t) x(t) m̂(t)
FPBW

2 cos(2πfc t) X(f )

1 1 1
2 2

−2fc 0 B W 2fc f
Observações:
▶ Utiliza-se uma portadora de amplitude 2 no receptor, para compensar o
fator de 1/2 e recuperar m̂ = m(t)
▶ O filtro passa-baixa deve ter largura de banda W , com
B < W < 2fc − B
▶ Para que seja possível uma demodulação correta, é necessário que a
condição fc > B seja satisfeita. Na prática, fc ≫ B

17 / 63
Exercício

Q8. O sistema mostrado abaixo funciona como embaralhador de voz (voice

scrambler ) e foi usado pela primeira vez em 1920 em um enlace de telefonia
via rádio. Seja m(t) um sinal de mensagem limitado em banda a 5 kHz. Para
fins de ilustração, assuma que M (f ) é triangular, com M (0) = 1.

m(t) x1 (t) FPA x2 (t) x3 (t) FPB y(t)

20kHz 20kHz
2 cos(2π20·103 t) 2 cos(2π25·103 t)

(a) Esboce o espectro de y(t) e de todos os sinais intermediários ao longo

do sistema.
(b) Proponha um desembaralhador que recupera m(t) a partir de y(t) e
esboce o espectro de todos os sinais intermediários ao longo do
sistema.

18 / 63
Deslocamento de fase e frequência
O que acontece se o sinal recebido apresentar uma diferença de fase e/ou
frequência de portadora em relação ao oscilador do receptor?

s(t) r(t) x(t) m̂(t)

FPBW

2 cos(2πfc t)

Sinal recebido:
r(t) = m(t) cos (2π(fc + f∆ )t + θ)
onde:
▶ θ é o deslocamento de fase (CPO, carrier phase offset)
▶ f∆ é o deslocamento de frequência (CFO, carrier frequency offset)

19 / 63
Causas do deslocamento de fase

▶ Natureza aleatória da fase: impossível prever o defasamento entre duas

oscilações geradas independentemente (sem acoplamento)

20 / 63
Causas do deslocamento de fase

▶ Natureza aleatória da fase: impossível prever o defasamento entre duas

oscilações geradas independentemente (sem acoplamento)

▶ Atraso de propagação: Seja

r(t) = s(t − t0 ) = m(t − t0 ) cos(2πfc (t − t0 ))

O atraso de t0 não causa distorção em m(t), mas causa um deslocamento

de fase igual a
θ = −2πfc t0 = −2πfc d/c
onde d é a distância (em metros) entre transmissor e receptor, e c ≈ 3 · 108
m/s. Por exemplo, se fc = 1 MHz, então θ = −(π/2)(d/75).

20 / 63
Causas do deslocamento de frequência
▶ Efeito Doppler: a frequência recebida aumenta em

f∆ = fc v/c

onde v é a velocidade de aproximação (em m/s) entre transmissor e

receptor (com sinal oposto se estiverem se afastando).
Por exemplo, se fc = 1 MHz e v = 30 m/s, então f∆ = 0,1 Hz.

21 / 63
Causas do deslocamento de frequência
▶ Efeito Doppler: a frequência recebida aumenta em

f∆ = fc v/c

onde v é a velocidade de aproximação (em m/s) entre transmissor e

receptor (com sinal oposto se estiverem se afastando).
Por exemplo, se fc = 1 MHz e v = 30 m/s, então f∆ = 0,1 Hz.

▶ Imprecisão dos osciladores (instabilidade de frequência): Na prática, um

oscilador com frequência nominal fc possui frequência real de oscilação fc′
que varia entre fc − f∆ ≤ fc′ ≤ fc + f∆ .
O deslocamento f∆ é geralmente especificado
▶ pela razão f∆ /fc , em partes por milhão (ppm)
▶ pelo fator de qualidade Q = fc /2f∆
Por exemplo, para um oscilador a cristal (de alta precisão) tal que
f∆ /fc = 1 ppm, se fc = 1 MHz, temos que f∆ = 1 Hz.

21 / 63
Análise do sinal demodulado

Sinal recebido:
r(t) = m(t) cos (2π(fc + f∆ )t + θ)
Sinal após o multiplicador:

x(t) = r(t) · 2 cos (2πfc t)

= m(t) cos (2πfc t + 2πf∆ t + θ) · 2 cos (2πfc t)
= m(t) [cos (2πf∆ t + θ) + cos (2π2fc t + 2πf∆ t + θ)]

e portanto o sinal na saída do filtro passa-baixa torna-se

m̂(t) = FPB{x(t)} = m(t) cos (2πf∆ t + θ).

22 / 63
Demodulação síncrona

r(t) x(t) m̂(t)

FPBW

Sincronização 2 cos(2πfc t)
de portadora

▶ A demodulação de DSB-SC é conhecida como demodulação síncrona

ou coerente, pois exige sincronismo de fase e frequência de portadora
no receptor

▶ A demodulação síncrona requer um circuito de sincronização de

portadora, o que adiciona uma maior complexidade ao receptor

▶ Existem modulações (como AM) que admitem demodulação assíncrona

ou não-coerente, a qual não exige sincronismo de fase/frequência de
portadora no receptor

23 / 63
Sincronização de portadora

Como adquirir a portadora no receptor:

1. Transmitir uma portadora piloto: portadora não-modulada de baixa
potência transmitida em conjunto com o sinal modulado
2. Alternativamente, o receptor pode extrair a portadora a partir do sinal
modulado usando não-linearidades (explora a simetria do sinal DSB-SC)

O que fazer com a portadora recebida (sujeita a ruído e distorção):

A. Utilizá-la diretamente na demodulação síncrona
B. Regenerá-la utilizando uma malha de captura de fase (PLL): produz
uma portadora livre de ruído em sincronismo com a portadora recebida

Obs: uma implementação eficiente da solução 2-B (extração + regeneração +

demodulação) é conhecida como malha de Costas

24 / 63
Malha de Costas (1956)

Obs: recupera m(t) ou −m(t) (ambiguidade)

25 / 63
Modulação AM
Modulação AM
Amplitude Modulation

▶ Também conhecida como:

▶ AM-DSB-C (Double Side Band with Carrier )
▶ AM-DSB-TC (Double Side Band – Transmitted Carrier )
▶ AM-DSB-FC (Double Side Band – Full Carrier )
▶ AM-DSB-LC (Double Side Band – Large Carrier )

▶ Consiste em adicionar ao sinal modulado DSB-SC uma portadora de alta

potência para auxiliar na demodulação:

s(t) = (a + m(t)) cos(2πfc t) = a cos(2πfc t) + m(t) cos(2πfc t)

▶ Forma do sinal de mensagem inteiramente contida na envoltória do sinal
modulado
▶ Demodulação pode ser feita por detecção de envoltória, sem necessidade de
sincronismo de portadora

27 / 63
Exemplo

s(t) envoltória contém

a informação
a

28 / 63
Exemplo
3
m(t)
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
m(t) + a
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
m(t) + a
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
m(t) + a
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
m(t) + a
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
2 m(t) + a
|m(t) + a|

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
m(t)
2

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Exemplo
3
s(t)
m(t)
2
|m(t)|

1
Amplitude

-1

-2

-3
-0.1 -0.05 0 0.05 0.1
Tempo (ms)
29 / 63
Espectro do sinal AM

s(t) = a cos(2πfc t) + m(t) cos(2πfc t)

1 1 a a
S(f ) = M (f − fc ) + M (f + fc ) + δ(f − fc ) + δ(f + fc )
2 2 2 2

S(f )

fc f
2B
(obs: apenas o trecho f > 0 representado).
30 / 63
Demodulação por detecção de envoltória
▶ Sinal modulado:
s(t) = (a + m(t)) cos(2πfc t)
▶ Envoltória do sinal modulado:

As (t) = |a + m(t)|

▶ Condição (necessária e suficiente) para detecção de envoltória:

a + m(t) ≥ 0

▶ Condição suficiente para detecção de envoltória:

|m(t)| ≤ a

ou simplesmente

mp ≤ a, onde mp = max |m(t)|

t

31 / 63
Índice de modulação
▶ Índice de modulação:
µ = mp /a
▶ Condição suficiente para detecção de envoltória:

µ≤1
▶ Se µ > 1, diz-se que ocorre sobremodulação

▶ No jargão da área, µ · 100 é a porcentagem de modulação.

Por exemplo, se µ = 1/2, temos um sinal AM com 50% de modulação.

▶ Se µ ≤ 1, uma forma prática de determinar o índice de modulação é

Amax − Amin
µ=
Amax + Amin
onde Amax e Amin são os valores máximo e mínimo de As (t).

32 / 63
Circuito simples para detecção de envoltória

33 / 63
Circuito simples para detecção de envoltória (cont.)

34 / 63
Circuito simples para detecção de envoltória

Observações:

▶ Pode ser seguido de filtragem passa-baixa para eliminar ripples

▶ Ainda é preciso subtrair o valor da constante a (bloqueador DC)

▶ Tipicamente é utilizado um filtro passa-alta

▶ Deturpa qualquer valor DC contido em m(t)

35 / 63
Análise de potência
portadora informação
z }| { z }| {
s(t) = (a + m(t)) cos(2πfc t) = a cos(2πfc t) + m(t) cos(2πfc t)
| {z }
x(t)
▶ Eficiência de potência:

Potência útil Px PDSB-SC

η= = =
Potência total Ps PAM
▶ Para uma modulação AM (com m(t) genérico):

ρ2 µ2
η=
ρ2 µ2 + 1
√
onde µ = mp /a e ρ = Pm /mp .
√ µ2
▶ Para mensagem senoidal, ρ = 1/ 2, e η = 2+µ2
. Se µ = 1, então:

η = 1/3 = 33.33%
36 / 63
Análise de potência
Seja m(t) um sinal qualquer com valor médio m(t) = 0. Temos
s(t) = (a + m(t)) cos(2πfc t)
| {z }
g(t)

Lema
Se s(t) = g(t) cos(2πfc t), onde g(t) é passa-baixa com Bg < fc , então

Ps = |g(t) cos(2πfc t)|2 = Pg /2.

Portanto,
Pg = |a + m(t)|2 = a2 + 2am(t) + m(t)2 = a2 + Pm
Ps = (a2 + Pm )/2 Px = Pm /2
e
Px Pm ρ2 m2p ρ2 µ2 µ2
η= = 2 = 2 = =
Ps a + Pm a + ρ2 m2p 1 + ρ2 µ2 1/ρ2 + µ2
37 / 63
Comparação entre AM e DSB-SC

Em comparação com DSB-SC, a modulação AM (com µ ≤ 1):

▶ possui menor eficiência de potência de transmissão (desvantagem);
▶ permite um receptor mais simples (vantagem).

38 / 63
Comparação entre AM e DSB-SC

Em comparação com DSB-SC, a modulação AM (com µ ≤ 1):

▶ possui menor eficiência de potência de transmissão (desvantagem);
▶ permite um receptor mais simples (vantagem).

Conclusão
A modulação AM é adequada para um sistema de difusão (único transmissor
e múltiplos receptores), pois a diminuição do custo dos receptores
compensa, comercialmente, o elevado consumo de energia no transmissor.

38 / 63
Aplicações

A mais comum é no serviço de radiodifusão sonora em ondas médias1

(“sistema AM comercial”)
▶ Canalização:
▶ Faixa total alocada: 535 a 1605 kHz
▶ Separação de 10 kHz entre frequências de portadora adjacentes
▶ Início em 540 kHz
▶ Total: 107 canais

1
http://www.anatel.gov.br/legislacao/resolucoes/14-1999/290-resolucao-116
39 / 63
Exercício
A figura abaixo mostra parte de um sinal AM s(t) contendo um período do
sinal modulante (periódico e média nula) m(t).
8

2
s(t)

−2

−4

−6

−8
0 0.5 1 1.5 2 2.5 3 3.5 4
t (segundos) −5
x 10

1. Determine o índice de modulação.

2. Escreva as expressões para m(t) e s(t).
3. Esboce os espectros de m(t) e s(t).
4. Determine as potências de m(t) e s(t) e a eficiência de potência η .
5. Por que é importante conhecer o índice de modulação?

40 / 63
Multiplexação por Divisão em
Frequência
Multiplexação por Divisão em Frequência (FDM)

42 / 63
Multiplexação por Divisão em Frequência (FDM)

43 / 63
Multiplexação por Divisão em Frequência (FDM)

▶ Na prática, o(s) filtro(s) passa-faixa no receptor possui(em) uma faixa de

transição não-desprezível

▶ Para que a filtragem seja bem sucedida (selecionando apenas o sinal

desejado, sem interferência dos demais), deve haver suficiente
separação espectral entre os sinais multiplexados

▶ Quando uma margem de separação é introduzida explicitamente no

projeto de um sistema FDM, esta é chamada de banda de guarda

44 / 63
Modulação SSB
Modulação SSB

▶ Consiste em transmitir somente uma das bandas laterais de um sinal

DSB-SC, reduzindo a largura de banda de 2B para Bs = B .

▶ Melhor uso da banda disponível

▶ A modulação SSB pode ser do tipo

▶ USB quando a banda lateral superior é preservada.
▶ LSB quando a banda lateral inferior é preservada.

46 / 63
Modulação SSB
|M (f )| Sinal de
Mensagem

|M− (f )| |M+ (f )|

LSB USB

−B B

Sinal Modulado
|S(f )| DSB-SC
|M (f + fc )| |M (f − fc )|

LSB USB
··· ···
−fc − B −fc −fc + B fc − B fc fc + B

|S(f )| Sinal Modulado

SSB-USB
|M− (f + fc )| |M+ (f − fc )|

USB
··· ···
−fc − B −fc −fc + B fc − B fc fc + B
47 / 63
Modulação SSB
|M (f )| Sinal de
Mensagem

|M− (f )| |M+ (f )|

LSB USB

−B B

Sinal Modulado
|S(f )| DSB-SC
|M (f + fc )| |M (f − fc )|

LSB USB
··· ···
−fc − B −fc −fc + B fc − B fc fc + B

|S(f )| Sinal Modulado

SSB-LSB
|M+ (f + fc )| |M− (f − fc )|

LSB
··· ···
−fc − B −fc −fc + B fc − B fc fc + B
47 / 63
Modulador SSB
H(f ) (USB)

··· f
m(t) x(t) s(t) fc − B fc fc + B
× H(f )
H(f ) (LSB)

2 cos (2πfc t)

··· f
fc − B fc fc + B

O espectro do sinal modulado é dado por

(
M+ (f − fc ) + M− (f + fc ) (tipo USB)
S(f ) =
M− (f − fc ) + M+ (f + fc ) (tipo LSB)

onde M± (f ) = 12 (M (f ) ± M (f ) sgn(f ))
▶ O filtro deve ter transição abrupta em torno de fc . Adequado para sinais
sem potência significativa em torno de 0 Hz, como sinais de voz.

48 / 63
Demodulação Síncrona

r(t) = s(t) x(t) m̂(t)

× FPBB

2 cos (2πfc t)

f
−fc − B −fc fc fc + B

··· ··· f
−2fc −B B 2fc

49 / 63
Aplicações SSB

Aplicações típicas de modulação AM-SSB:

▶ Radioamadorismo;
▶ Comunicações marítimas;
▶ Comunicações militares.

No passado, foi muito usada em sistemas de telefonia fixa analógica, hoje

substituída por modulação digital.

50 / 63
Modulação VSB
Modulação VSB - Banda Lateral Vestigial

▶ Banda lateral superior preservada.

▶ Banda lateral inferior parcialmente removida, parte remanescente

chamada de banda vestigial (ocupando αB Hz, 0 ≤ α ≤ 1).

▶ O filtro pode ter transição suave, ainda gerando economia de banda.

▶ A largura de banda ocupada é Bs = (1 + α)B , maior que na

modulação SSB, porém menor que na DSB-SC.

52 / 63
Modulador VSB

m(t) x(t) s(t)

× Hi (f )
passa-alta ou
passa-faixa
2 cos (2πfc t)

O espectro do sinal modulado é dado por

S(f ) = [M (f − fc ) + M (f + fc )]Hi (f )

53 / 63
Modulação VSB
Sinal de |M (f )|
Mensagem

LSB USB
f

Sinal
|S(f )|
a DSB a
|M (f + fc )| + δ(f + fc ) |M (f − fc )| + δ(f − fc )
2 2

LSB USB
f
··· ···
−fc +fc

Sinal
|S(f )|
VSB (USB)

vestígio da LSB

USB
f
··· ···
−fc +fc

54 / 63
Demodulação Síncrona

r(t) x(t) m̂(t)

FPBW

2 cos(2πfc t)

O filtro passa-baixa precisa ser projetado de maneira bem particular.

Se o filtro for bem projetado o receptor VSB fica igual ao receptor DSB!

55 / 63
Demodulação Síncrona
Seja Ho (f ) a resposta em frequência do FPB no demodulador.

M̂ (f ) = X(f )Ho (f ) = M (f )[Hi (f − fc ) + Hi (f + fc )]Ho (f )

Para que M̂ (f ) = M (f ),

[Hi (f − fc ) + Hi (f + fc )]Ho (f ) = 1, para todo |f | ≤ B.

56 / 63
Aplicações VSB

A mais comum é na radiodifusão de sinais de TV analógica.

▶ O sinal de vídeo em banda base possui 4.25 MHz de largura de banda.

▶ Após VSB com α = 0.294, a banda lateral inferior ocupa 1.25 MHz .
▶ Além disso, o sinal de áudio ocupa outros 500 kHz.
▶ A largura de banda ocupada por cada canal de TV é então de 6 MHz.

57 / 63
Modulação QAM
Modulação em Amplitude em Quadratura (QAM)
Quadrature Amplitude Modulation

▶ Permite transmissão simultânea de dois sinais de mensagem ocupando a

mesma largura de banda de DSB-SC

▶ O sinal modulado em QAM é dado por

s(t) = m1 (t) cos (2πfc t) − m2 (t) sen (2πfc t).

onde m1 (t) e m2 (t) são mensagens de largura de banda B cada.

▶ Nesse contexto, os sinais m1 (t) e m2 (t) são chamados de componente

em fase (In-phase) e componente em quadratura (Quadrature),
respectivamente, indicando que são transportados por portadoras em
quadratura de fase (defasamento de π/2).

59 / 63
Modulação em Amplitude em Quadratura (QAM)
O espectro do sinal modulado é calculado como

1 1 1 1
S(f ) = M1 (f − fc ) + M1 (f + fc ) − M2 (f − fc ) + M2 (f + fc )
2 2 2j 2j
S(f )

Assimetrico em Geral.

fc f
2B
Largura de banda total ocupada:

BT = 2B (para duas mensagens)

No entanto, em geral não há simetria espectral em torno de fc .

60 / 63
Modulação em Amplitude em Quadratura (QAM)

m1 (t) m̂1 (t) = m1 (t)

× s(t) r(t) × FPB

cos 2πfc t 2 cos 2πfc t

+
π π
2 2

− sin 2πfc t −2 sin 2πfc t

× × FPB
m2 (t) m̂2 (t) = m2 (t)

61 / 63
Modulação em Amplitude em Quadratura (QAM)

▶ Muito mais sensível que DSB-SC a deslocamento de fase/frequência

▶ Se o sinal recebido é dado por

r(t) = m1 (t) cos (2πfc t + θ) − m2 (t) sen (2πfc t + θ)

então pode-se mostrar que

m̂1 (t) = m1 (t) cos θ − m2 (t) sen θ

m̂2 (t) = m1 (t) sen θ + m2 (t) cos θ

▶ Ou seja, além da distorção de fase/frequência sofrida pelo sinal de

mensagem de interesse, há também a interferência cruzada causada pela
sobreposição com o outro sinal de mensagem.

62 / 63
Aplicações QAM

▶ QAM serve de base para várias modulações digitais modernas

▶ Todo sinal em banda passante pode ser expresso como um sinal QAM:

s(t) = sI (t) cos(2πfc t) − sQ (t) sen(2πfc t)

63 / 63
