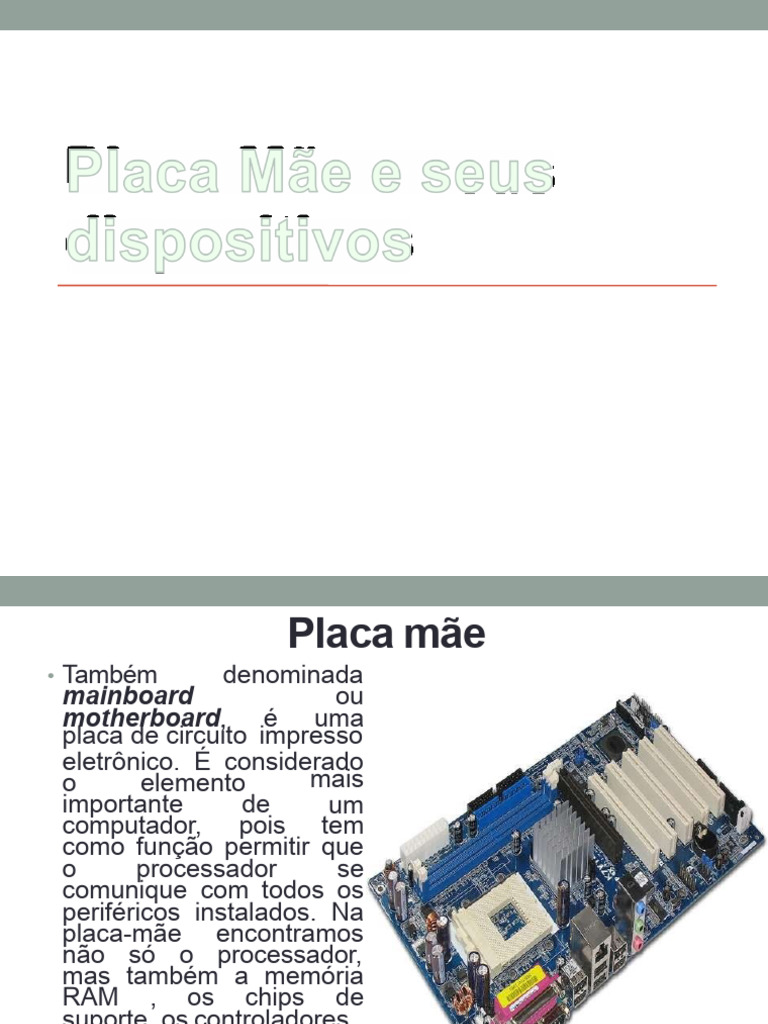

Placa mãe

• Também denominada
mainboard ou
motherboard, é uma
placa de circuito impresso
eletrônico. É considerado
o elemento mais
importante de um
computador, pois tem
como função permitir que
o processador se
comunique com todos os
periféricos instalados. Na
placa-mãe encontramos
não só o processador,
mas também a memória
RAM , os chips de
suporte, os controladores,
os conectores dos
barramentos e os
chipsets.
Padrão de Placas-Mãe

• AT e ATX
 Padrão de Placas-Mãe
• AT (Advanced Technology): Trata-se de um
modelo mais antigo, tornando-se cada vez
mais raras. Esse modelo foi usado de 1983
até 1996.
• ATX (Advanced Technology Extended):
Este modelo foi criado para aperfeiçoar o
formato AT.
Modelo da fonte AT e ATX

Fonte da AT Fonte da ATX

 Socket ou Soquete
É o local onde
acomodamos o
processador na Placa
Mãe. Nos procedimentos
para a montagem do
computador, o Socket LGA 1366
processador é acoplado
ao local com um conjunto
cooler, composto de um
dissipador de calor e um
ventilador.
Cooler
 ROM

• BIOS E SETUP
 BIOS
• Responsável por ensinar o processador a manipular os
dispositivos básicos do micro.
 SETUP
• O programa de configuração do micro.
Conexões
 Conexões
• SLOT: Qualquer conector “fêmea” comprido e
estreito.
• Barramento: Uma estrutura física capaz de
conectar logicamente a vários dispositivos.
• Chipset: Conjunto de circuitos de apoio
utilizados na placa mãe. O chipset é quem define
entre outras coisas, a quantidade máxima de
memoria RAM que uma placa mãe pode ter, o
tipo memoria que pode ser usada, a frequência
máxima das memorias e do processador e o
padrão de discos rígidos aceitos.
 O que é barramento?
• Barramento é um conjunto de linhas de
comunicação que permitem a interligação
entre dispositivos, como a CPU, a
memória e outros periféricos.
• São as linhas de transmissão que
transmitem as informações entre o
processador, memória e todos os demais
periféricos do computador.
 Slots para expansão
• Sobre a placa-mãe, fazemos o encaixe das placas de
expansão.
• São placas de vídeo, som, modem, rede, controladores
SCSI e varias outras menos comuns.
• As placas de expansão ficam encaixadas em conectores
chamados de slots.
• Os três principais tipos são: PCI, AGP e ISA.
 ISA
• Comum em micros mais antigos para
encaixar placas de expansão, como
modems, placas de som, placas de vídeo,
• Está caindo em desuso por ser
relativamente lento em relação às novas
tecnologias.
• Frequência de operação de 8 MHz.
Slots ISA
Placa ISA
 PCI
• Utilizados para a maior parte das placas que não
requerem muita velocidade.
Slots PCI
Placa PCI
 AGP
• Utilizado para placas gráficas com capacidade de
aceleração para gráficos 3D.
• Barramento dedicado à placa gráfica.
• Apesar de existirem vários modelos, o standard AGP
divide-se em 4 velocidades de transferência.
Slots AGP
Placa AGP
 PCI express
• Slot de expansão multifunções de alta velocidade.
• Existem slots de várias velocidades, facilmente
reconhecíveis pelos diferentes tamanhos.
Slots PCI express
Placa PCI express
Imagem comparativa - slots
Imagem comparativa - slots
 Slots de Memória
• Os slots de memória são
os componentes inseridos
na placa-mãe que
permitem a conexão dos
pentes de memória. Ex.:
Memórias RAM
DRR1,DDR2,DDR3,DDR4
(Lançamento em 2015)

Slots de Memórias RAM

 Conector de disco rígido
Placas mães possuem um conector denominado IDE (Integrated
technology attachmet) ou tecnologia de ligação integrada, e serve não
apenas para a conexão da Placa Mãe ao disco rígido, como também a
outros dispositivos de leitura/armazenamento com drives de CDs/DVD/s
ROM e suas respectivas gravadoras.

Os IDEs estão sendo substituídos pela tecnologia ATA e posteriormente

Serial ATA, também conhecido como SATA (Serial Advanced Technology
Attachment) ou ligação serial de tecnologia avançada.

Os padrões ATA e SATA na sua maioria são compatíveis apenas com

dispositivos de armazenamento de massa, como os discos rígidos.
Portanto o IDE ainda é usado para os drives de CD/DVD e gravadoras.

Os discos IDE transmitem dados através de cabos de 40 a 80 fios

paralelos, o que resulta em cabo de grande extensão.
Os discos SATA transferem dados em série em apenas 4 fios em um único
cabo.
 Cabo de alimentação de um
disco rígido do padrão IDE
Slot IDE em uma Placa Mãe.

Cabo de conexão de um disco rígido do padrão IDE

 Cabo de alimentação de um
disco rígido do padrão SATA

Slot SATA em uma Placa Mãe.

Cabo de conexão de um disco rígido do padrão SATA

 Chipset
• Chipset é um chip (ou conjunto de chips)
responsável pelo controle (transferência de
dados) de diversos dispositivos de entrada e
saída
• É um dos principais componentes lógicos de uma
Placa Mãe. O desempenho de uma placa está
intimamente relacionado ao chipset utilizado.
 Ponte norte
Controlador de memória de alta velocidade:
• Controlador AGP (padrão de barramento para conexão
de placas de vídeo compatíveis)
• Controlador do barramento PCI (padrão de conexão para
placas compatíveis como as de áudio e rede)
• Interface para as transferências de dados ao chip SUL
Ponte norte
 Ponte Sul
Controlador de periféricos de baixa
velocidade:

•Discos rígidos;
•Portas USB;
•Som on-board;
•Rede on-board;
•Barramento PCI;
•Relógio tempo real;
•Memória de configuração (CMOS)
Ponte Sul
Principais fabricantes de chipsets

• Intel
• VIA
• Sis
• Ali
 Bateria
A bateria interna do tipo Lítio(bateria de lítio)
CR2032 em placas-mãe antigas tem a função de
manter as informações da Flash-ROM (EEPROM)
armazenadas enquanto o computador está
desligado, nas placas-mãe atuais sua principal
função é manter o relógio interno funcionando.

Os principais sintomas de “final de vida” da bateria

são:

•CMOS CHECKSUM FAILURE

•CMOS BATERRY STATE LOW
•CMOS SYSTEM OPTIONS NOT SET
•CMOS TIME AND DATE NOT SET
Tipos de bateria existentes
Soquete de
bateria em
disposição
vertical.

Bateria com soquete

de presilha na parte
superior
Bateria com
soquete de
presilha na
parte lateral.
Tipos de Placa Mãe

Onboard e Offboard
 Tipos de Placa Mãe
• Onboard: O termo “onboard" é
utilizado para descrever qualquer
dispositivo (som, vídeo e rede) integrado
a própria Placa Mãe do computador.
• Offboard: O termo "Offboard" é utilizado
para descrever dispositivos que não são
integrados a Placa Mãe e são encontrados
na forma de placa de expansão.
 Questões de Fixação

1-Qual a diferença entre placa mãe onboard e

offboard?
2-O que é socket?
3-Qual a finalidade da BIOS?
4-Quais são os tipos de Slots de expanção existentes
em uma placa-mãe?
5-Explique sobre Ponte Norte e Sul em placas-mãe.
