1

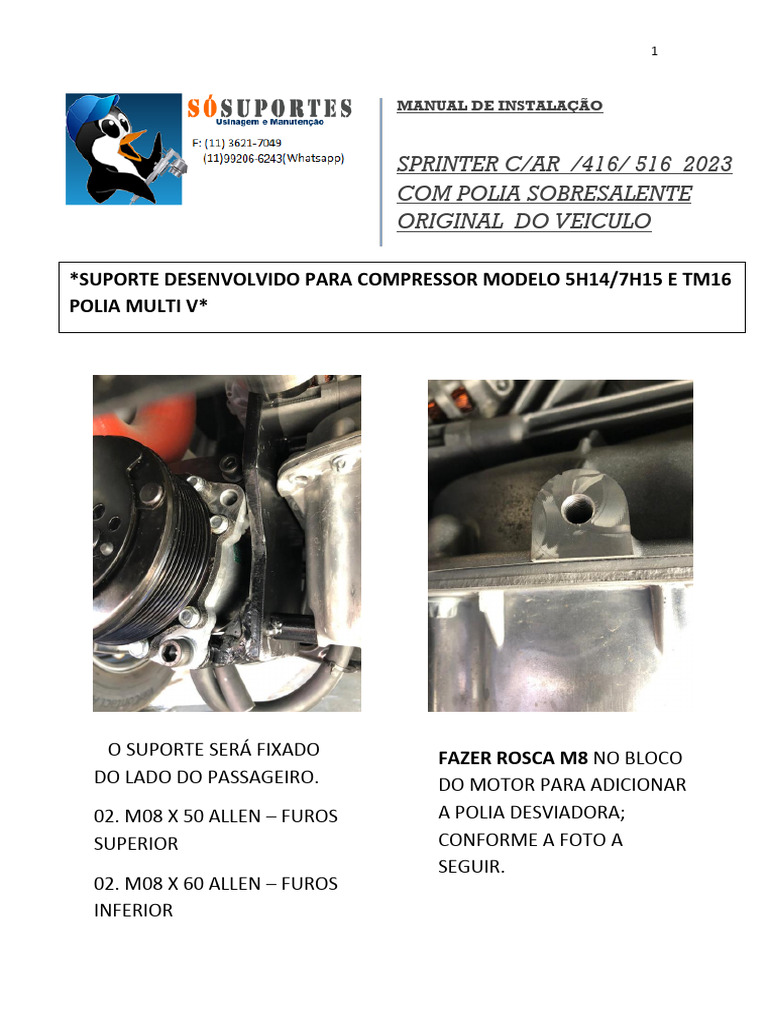

MANUAL DE INSTALAÇÃO

SPRINTER C/AR /416/ 516 2023


COM POLIA SOBRESALENTE
ORIGINAL DO VEICULO

*SUPORTE DESENVOLVIDO PARA COMPRESSOR MODELO 5H14/7H15 E TM16


POLIA MULTI V*

O SUPORTE SERÁ FIXADO FAZER ROSCA M8 NO BLOCO


DO LADO DO PASSAGEIRO. DO MOTOR PARA ADICIONAR
02. M08 X 50 ALLEN – FUROS A POLIA DESVIADORA;
SUPERIOR CONFORME A FOTO A
SEGUIR.
02. M08 X 60 ALLEN – FUROS
INFERIOR
2

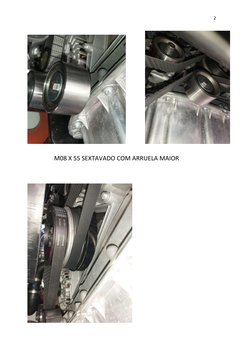

M08 X 55 SEXTAVADO COM ARRUELA MAIOR


3

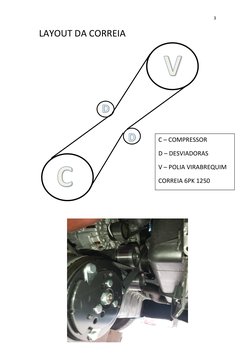

LAYOUT DA CORREIA

C – COMPRESSOR

D – DESVIADORAS

V – POLIA VIRABREQUIM

CORREIA 6PK 1250


4

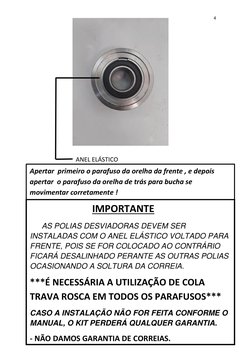

ANEL ELÁSTICO
Apertar primeiro o parafuso da orelha da frente , e depois
apertar o parafuso da orelha de trás para bucha se
movimentar corretamente !

IMPORTANTE
AS POLIAS DESVIADORAS DEVEM SER
INSTALADAS COM O ANEL ELÁSTICO VOLTADO PARA
FRENTE, POIS SE FOR COLOCADO AO CONTRÁRIO
FICARÁ DESALINHADO PERANTE AS OUTRAS POLIAS
OCASIONANDO A SOLTURA DA CORREIA.

***É NECESSÁRIA A UTILIZAÇÃO DE COLA


TRAVA ROSCA EM TODOS OS PARAFUSOS***
CASO A INSTALAÇÃO NÃO FOR FEITA CONFORME O
MANUAL, O KIT PERDERÁ QUALQUER GARANTIA.

- NÃO DAMOS GARANTIA DE CORREIAS.
