a Remover e instalar o parafuso de regulagem da coroa AR35.30-B-0464-01A.

fm 1

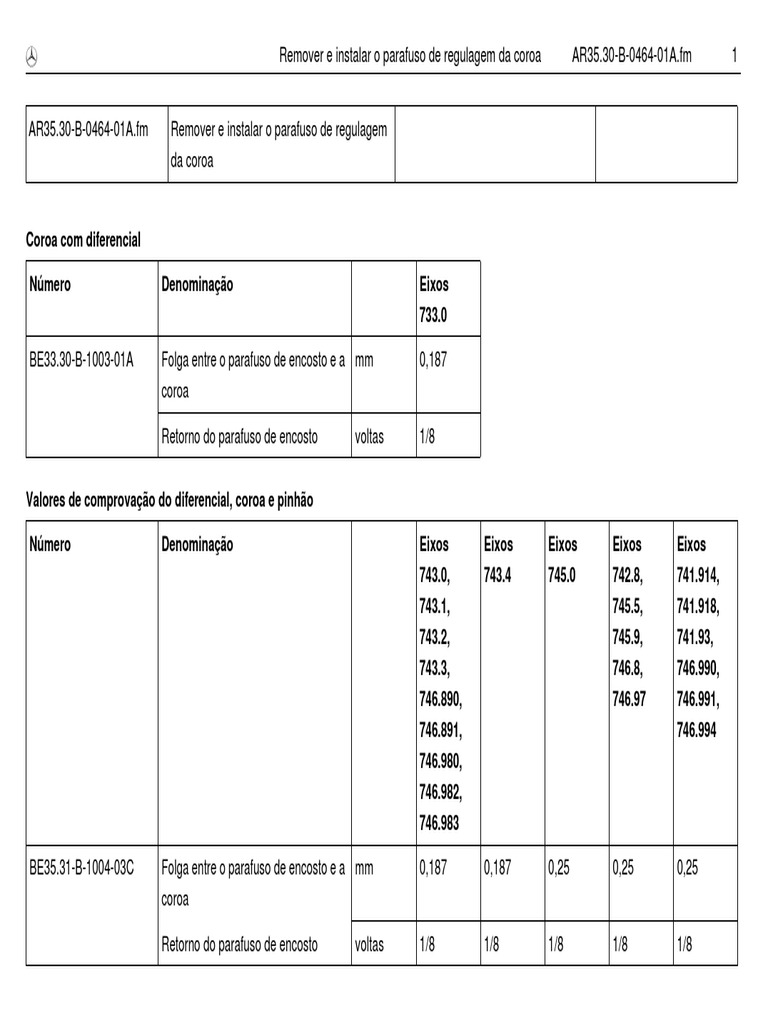

AR35.30-B-0464-01A.fm Remover e instalar o parafuso de regulagem

da coroa

Coroa com diferencial

Número Denominação Eixos

733.0

BE33.30-B-1003-01A Folga entre o parafuso de encosto e a mm 0,187

coroa

Retorno do parafuso de encosto voltas 1/8

Valores de comprovação do diferencial, coroa e pinhão

Número Denominação Eixos Eixos Eixos Eixos Eixos

743.0, 743.4 745.0 742.8, 741.914,
743.1, 745.5, 741.918,
743.2, 745.9, 741.93,
743.3, 746.8, 746.990,
746.890, 746.97 746.991,
746.891, 746.994
746.980,
746.982,
746.983

BE35.31-B-1004-03C Folga entre o parafuso de encosto e a mm 0,187 0,187 0,25 0,25 0,25
coroa

Retorno do parafuso de encosto voltas 1/8 1/8 1/8 1/8 1/8

a Remover e instalar o parafuso de regulagem da coroa AR35.30-B-0464-01A.fm 2

Produtos para vedação

Número Denominação Número Encomenda

BR00.45-B-1001-01A Vedante Terolan 307/II

Remover
Parafuso de regulagem do encosto da coroa com pastilha deslizante redonda

i A remoção do parafuso deslizante deve ser feita com cuidado para que a pastilha não caia
dentro da carcaça do eixo.
1 Soltar a porca (2) de bloqueio do parafuso deslizante.
2 Remover o parafuso deslizante (1), juntamente com a porca (2) e a pastilha deslizante (3)

Parafuso de regulagem do encosto da coroa com pastilha deslizante retangular

i Somente possível através de remoção da tampa da carcaça

B35.30-0084-01

Instalar

Parafuso de regulagem do encosto da coroa com pastilha deslizante redonda

3 Aplicar um agente de vedação na rosca do parafuso (1) e enroscá-lo no orifício até que a
pastilha (3) encoste na coroa.
4 Retornar o parafuso (*) volta, obtendo a folga “A” entre a coroa e a pastilha
5 Apertar a contra-porca (2), travando o parafuso contra a carcaça do eixo traseiro.
(“A”) Folga entre o parafuso de encosto e a coroa
(*) Conforme tabela.

B35.31-0016-01
a Remover e instalar o parafuso de regulagem da coroa AR35.30-B-0464-01A.fm 3

Parafuso de regulagem do encosto da coroa com pastilha deslizante retangular

6 Fixar a a pastilha deslizante com dispositivo (1,l ) na lateral da coroa.

7 Girar a coroa até que o orifício da pastilha deslizante fique alinhado com o orifício do parafuso
de encosto.
8 Aplicar um agente de vedação na rosca do parafuso e enroscá-lo levemente de encontro ao
orifício da pastilha.
9 Puxar o dispositivo (1,l ) pela cordinha e removê-lo.
9 Retornar o parafuso (*) volta, obtendo a folga prescrita entre a coroa e a pastilha.
10 Apertar a contraporca, travando o parafuso contra a carcaça do eixo traseiro.
(*) Conforme tabela

B35.30-0127-01
