DAEWOO Matiz 0.

8 (F8CV) 2005 - 2010 Abril 14, 2024

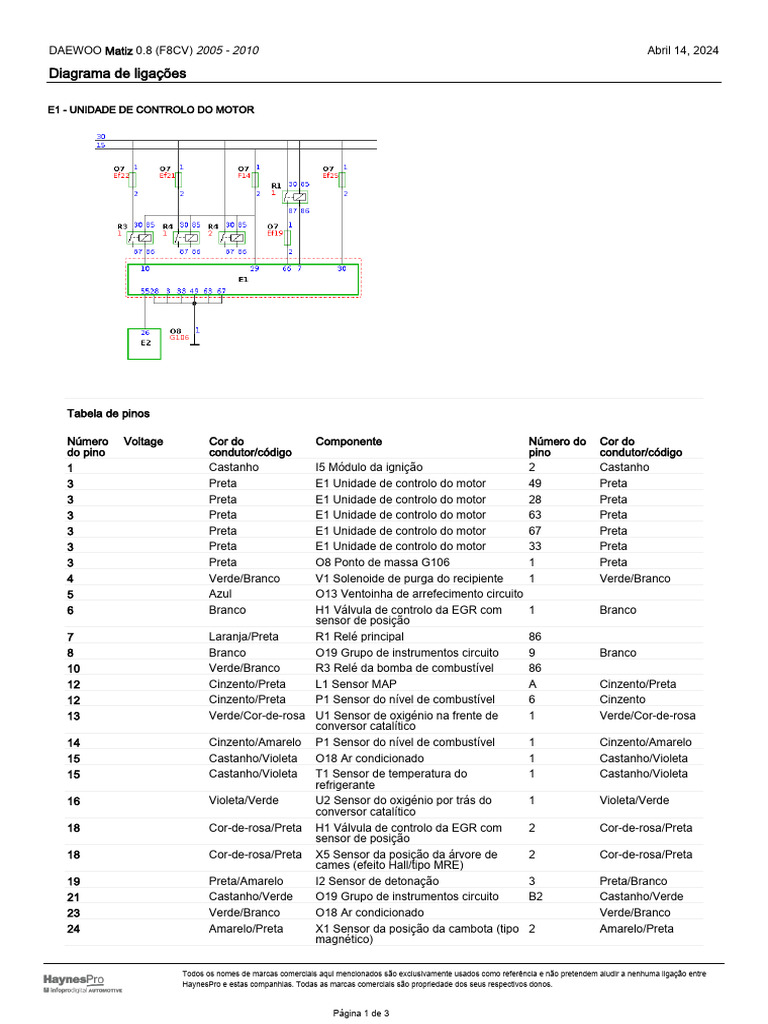

Diagrama de ligações

E1 - UNIDADE DE CONTROLO DO MOTOR

Tabela de pinos

Número Voltage Cor do Componente Número do Cor do

do pino condutor/código pino condutor/código
1 Castanho I5 Módulo da ignição 2 Castanho
3 Preta E1 Unidade de controlo do motor 49 Preta
3 Preta E1 Unidade de controlo do motor 28 Preta
3 Preta E1 Unidade de controlo do motor 63 Preta
3 Preta E1 Unidade de controlo do motor 67 Preta
3 Preta E1 Unidade de controlo do motor 33 Preta
3 Preta O8 Ponto de massa G106 1 Preta
4 Verde/Branco V1 Solenoide de purga do recipiente 1 Verde/Branco
5 Azul O13 Ventoinha de arrefecimento circuito
6 Branco H1 Válvula de controlo da EGR com 1 Branco
sensor de posição
7 Laranja/Preta R1 Relé principal 86
8 Branco O19 Grupo de instrumentos circuito 9 Branco
10 Verde/Branco R3 Relé da bomba de combustível 86
12 Cinzento/Preta L1 Sensor MAP A Cinzento/Preta
12 Cinzento/Preta P1 Sensor do nível de combustível 6 Cinzento
13 Verde/Cor-de-rosa U1 Sensor de oxigénio na frente de 1 Verde/Cor-de-rosa
conversor catalítico
14 Cinzento/Amarelo P1 Sensor do nível de combustível 1 Cinzento/Amarelo
15 Castanho/Violeta O18 Ar condicionado 1 Castanho/Violeta
15 Castanho/Violeta T1 Sensor de temperatura do 1 Castanho/Violeta
refrigerante
16 Violeta/Verde U2 Sensor do oxigénio por trás do 1 Violeta/Verde
conversor catalítico
18 Cor-de-rosa/Preta H1 Válvula de controlo da EGR com 2 Cor-de-rosa/Preta
sensor de posição
18 Cor-de-rosa/Preta X5 Sensor da posição da árvore de 2 Cor-de-rosa/Preta
cames (efeito Hall/tipo MRE)
19 Preta/Amarelo I2 Sensor de detonação 3 Preta/Branco
21 Castanho/Verde O19 Grupo de instrumentos circuito B2 Castanho/Verde
23 Verde/Branco O18 Ar condicionado Verde/Branco
24 Amarelo/Preta X1 Sensor da posição da cambota (tipo 2 Amarelo/Preta
magnético)

Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 1 de 3
DAEWOO Matiz 0.8 (F8CV) 2005 - 2010 Abril 14, 2024

Diagrama de ligações

Número Voltage Cor do Componente Número do Cor do

do pino condutor/código pino condutor/código
25 Laranja/Preta S12 Interruptor de pressão da direção Laranja/Preta
assistida
27 Branco O2 Sistema CAN H Branco
28 Preta E1 Unidade de controlo do motor 49 Preta
28 Preta E1 Unidade de controlo do motor 63 Preta
28 Preta E1 Unidade de controlo do motor 67 Preta
28 Preta E1 Unidade de controlo do motor 3 Preta
28 Preta E1 Unidade de controlo do motor 33 Preta
28 Preta O8 Ponto de massa G106 1 Preta
29 Cor-de- O7 Fusível F14 2 Cor-de-
rosa/Vermelho rosa/Vermelho
29 Cor-de- R3 Relé da bomba de combustível 85
rosa/Vermelho
29 Cor-de- R4 Relé 1 85
rosa/Vermelho
29 Cor-de- R4 Relé 2 85
rosa/Vermelho
30 Vermelho/Preta O7 Fusível Ef25 2
31 Azul claro I5 Módulo da ignição 4 Azul claro
32 Cor-de-rosa I5 Módulo da ignição 3 Cor-de-rosa
33 Preta E1 Unidade de controlo do motor 49 Preta
33 Preta E1 Unidade de controlo do motor 28 Preta
33 Preta E1 Unidade de controlo do motor 63 Preta
33 Preta E1 Unidade de controlo do motor 67 Preta
33 Preta E1 Unidade de controlo do motor 3 Preta
33 Preta O8 Ponto de massa G106 1 Preta
35 Verde U2 Sensor do oxigénio por trás do 4 Verde
conversor catalítico
36 Verde/Branco O19 Grupo de instrumentos circuito 16 Verde/Branco
38 Verde/Branco O18 Ar condicionado Azul
39 Verde O13 Ventoinha de arrefecimento circuito
42 Verde claro/Preta M5 Motor passo a passo para C Verde claro/Preta
velocidade de ralenti
43 Castanho H1 Válvula de controlo da EGR com 3 Castanho
sensor de posição
44 Azul P8 Potenciómetro da aleta do coletor de C Azul
admissão
45 Amarelo T1 Sensor de temperatura do 2 Amarelo
refrigerante
46 Azul O18 Ar condicionado 2 Azul
47 Castanho T2 Sensor de temperatura do ar 2 Castanho
49 Preta E1 Unidade de controlo do motor 28 Preta
49 Preta E1 Unidade de controlo do motor 63 Preta
49 Preta E1 Unidade de controlo do motor 67 Preta
49 Preta E1 Unidade de controlo do motor 3 Preta
49 Preta E1 Unidade de controlo do motor 33 Preta
49 Preta O8 Ponto de massa G106 1 Preta
50 Amarelo/Preta I2 Sensor de detonação 2 Amarelo/Preta
53 Preta/Branco X1 Sensor da posição da cambota (tipo 3 Preta/Amarelo
magnético)
54 Azul/Branco X1 Sensor da posição da cambota (tipo 1 Azul/Branco
magnético)
55 Verde E2 Unidade de controlo ABS 26 Branco
56 Violeta O6 Conector de diagnóstico 7 Violeta
57 Cinzento/Preta O2 Sistema CAN L Cinzento/Preta
58 Verde claro/Preta A1 Injetor 2 1 Verde claro/Preta
63 Preta E1 Unidade de controlo do motor 49 Preta
Todos os nomes de marcas comerciais aqui mencionados são exclusivamente usados como referência e não pretendem aludir a nenhuma ligação entre
HaynesPro e estas companhias. Todas as marcas comerciais são propriedade dos seus respectivos donos.

Página 2 de 3
DAEWOO Matiz 0.8 (F8CV) 2005 - 2010 Abril 14, 2024

Diagrama de ligações

Número Voltage Cor do Componente Número do Cor do

do pino condutor/código pino condutor/código
63 Preta E1 Unidade de controlo do motor 28 Preta
63 Preta E1 Unidade de controlo do motor 67 Preta
63 Preta E1 Unidade de controlo do motor 3 Preta
63 Preta E1 Unidade de controlo do motor 33 Preta
63 Preta O8 Ponto de massa G106 1 Preta
64 Violeta O19 Grupo de instrumentos circuito 17 Violeta
65 Azul/Branco U1 Sensor de oxigénio na frente de 4 Azul/Branco
conversor catalítico
66 Laranja/Preta A1 Injetor 1 2 Laranja/Castanho
66 Laranja/Preta A1 Injetor 2 2 Laranja/Castanho
66 Laranja/Preta A1 Injetor 3 2 Laranja/Castanho
66 Laranja/Preta H1 Válvula de controlo da EGR com 5 Laranja/Preta
sensor de posição
66 Laranja/Preta I5 Módulo da ignição 1 Laranja/Preta
66 Laranja/Preta O7 Fusível Ef19 2
66 Laranja/Preta U1 Sensor de oxigénio na frente de 2 Laranja/Preta
conversor catalítico
66 Laranja/Preta U2 Sensor do oxigénio por trás do 2 Laranja/Preta
conversor catalítico
66 Laranja/Preta V1 Solenoide de purga do recipiente 2 Laranja/Preta
66 Laranja/Preta X5 Sensor da posição da árvore de 3 Laranja/Preta
cames (efeito Hall/tipo MRE)
67 Preta E1 Unidade de controlo do motor 49 Preta
67 Preta E1 Unidade de controlo do motor 28 Preta
67 Preta E1 Unidade de controlo do motor 63 Preta
67 Preta E1 Unidade de controlo do motor 3 Preta
67 Preta E1 Unidade de controlo do motor 33 Preta
67 Preta O8 Ponto de massa G106 1 Preta
68 Castanho/Branco O19 Grupo de instrumentos circuito 15 Castanho/Branco
70 Azul claro/Preta M5 Motor passo a passo para A Azul claro/Preta
velocidade de ralenti
71 Azul claro/Branco M5 Motor passo a passo para B Azul claro/Branco
velocidade de ralenti
72 Verde claro/Branco M5 Motor passo a passo para D Verde claro/Branco
velocidade de ralenti
73 Verde claro L1 Sensor MAP B Verde claro
74 Cinzento P8 Potenciómetro da aleta do coletor de A Cinzento
admissão
75 Castanho P8 Potenciómetro da aleta do coletor de B Castanho
admissão
76 Castanho U2 Sensor do oxigénio por trás do 3 Castanho
conversor catalítico
77 Cinzento/Azul U1 Sensor de oxigénio na frente de 3 Cinzento/Azul
conversor catalítico
78 Cinzento L1 Sensor MAP C Cinzento
79 Violeta T2 Sensor de temperatura do ar 1 Violeta
80 Azul I2 Sensor de detonação 1 Azul
82 Castanho/Branco X5 Sensor da posição da árvore de 1 Castanho/Branco
cames (efeito Hall/tipo MRE)
83 Cinzento H1 Válvula de controlo da EGR com 4 Cinzento
sensor de posição
84 Castanho/Branco O26 Díodo 1 1
84 Castanho/Branco O26 Díodo 2 1
89 Cor-de-rosa/Preta A1 Injetor 3 1 Cor-de-rosa/Preta
90 Castanho A1 Injetor 1 1 Castanho
