18/07/2019 Central Electric 2

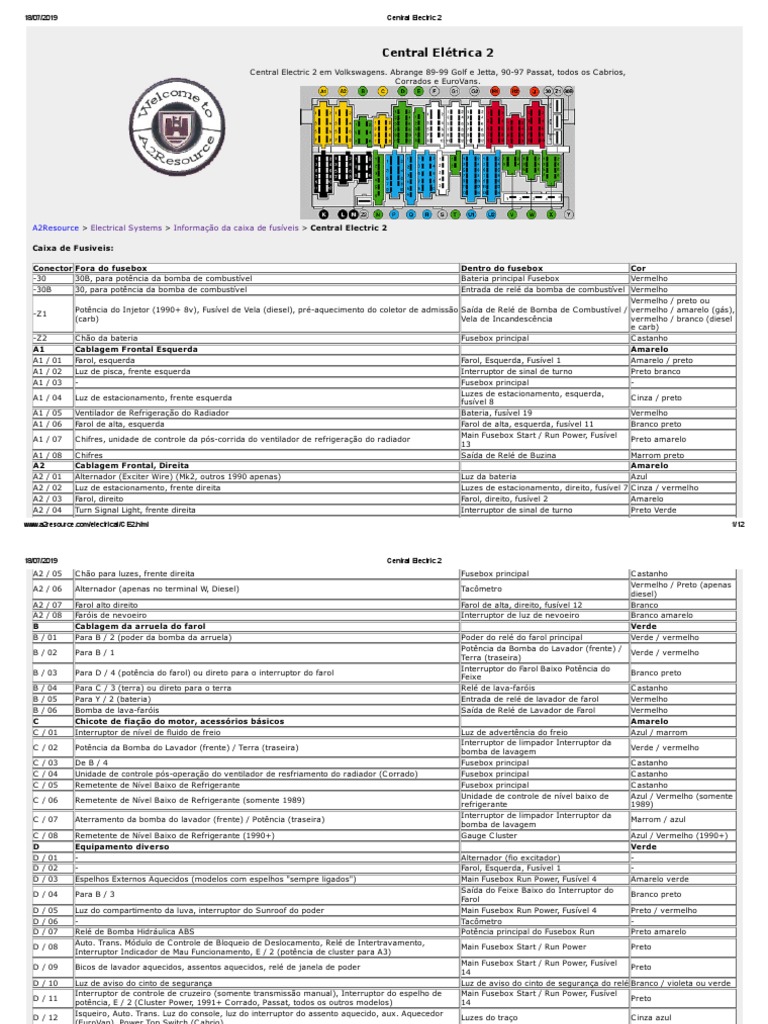

Central Elétrica 2
C entral Electric 2 em Volkswagens. Abrange 89-99 Golf e Jetta, 90-97 Passat, todos os C abrios,
C orrados e EuroVans.

A2Resource > Electrical Systems > Informação da caixa de fusíveis > Central Electric 2

Caixa de Fusiveis:

Conector Fora do fusebox Dentro do fusebox Cor

-30 30B, para potência da bomba de combustível Bateria principal Fusebox Vermelho
-30B 30, para potência da bomba de combustível Entrada de relé da bomba de combustível Vermelho
Vermelho / preto ou
Potência do Injetor (1990+ 8v), Fusível de Vela (diesel), pré-aquecimento do coletor de admissão Saída de Relé de Bomba de C ombustível / vermelho / amarelo (gás),
-Z1
(carb) Vela de Incandescência vermelho / branco (diesel
e carb)
-Z2 C hão da bateria Fusebox principal C astanho
A1 Cablagem Frontal Esquerda Amarelo
A1 / 01 Farol, esquerda Farol, Esquerda, Fusível 1 Amarelo / preto
A1 / 02 Luz de pisca, frente esquerda Interruptor de sinal de turno Preto branco
A1 / 03 - Fusebox principal -
Luzes de estacionamento, esquerda,
A1 / 04 Luz de estacionamento, frente esquerda C inza / preto
fusível 8
A1 / 05 Ventilador de Refrigeração do Radiador Bateria, fusível 19 Vermelho
A1 / 06 Farol de alta, esquerda Farol de alta, esquerda, fusível 11 Branco preto
Main Fusebox Start / Run Power, Fusível
A1 / 07 C hifres, unidade de controle da pós-corrida do ventilador de refrigeração do radiador Preto amarelo
13
A1 / 08 C hifres Saída de Relé de Buzina Marrom preto
A2 Cablagem Frontal, Direita Amarelo
A2 / 01 Alternador (Exciter Wire) (Mk2, outros 1990 apenas) Luz da bateria Azul
A2 / 02 Luz de estacionamento, frente direita Luzes de estacionamento, direito, fusível 7 C inza / vermelho
A2 / 03 Farol, direito Farol, direito, fusível 2 Amarelo
A2 / 04 Turn Signal Light, frente direita Interruptor de sinal de turno Preto Verde
www.a2resource.com/electrical/CE2.html 1/12
18/07/2019 Central Electric 2
A2 / 05 C hão para luzes, frente direita Fusebox principal C astanho
Vermelho / Preto (apenas
A2 / 06 Alternador (apenas no terminal W, Diesel) Tacômetro
diesel)
A2 / 07 Farol alto direito Farol de alta, direito, fusível 12 Branco
A2 / 08 Faróis de nevoeiro Interruptor de luz de nevoeiro Branco amarelo
B Cablagem da arruela do farol Verde
B / 01 Para B / 2 (poder da bomba da arruela) Poder do relé do farol principal Verde / vermelho
Potência da Bomba do Lavador (frente) /
B / 02 Para B / 1 Verde / vermelho
Terra (traseira)
Interruptor do Farol Baixo Potência do
B / 03 Para D / 4 (potência do farol) ou direto para o interruptor do farol Branco preto
Feixe
B / 04 Para C / 3 (terra) ou direto para o terra Relé de lava-faróis C astanho
B / 05 Para Y / 2 (bateria) Entrada de relé de lavador de farol Vermelho
B / 06 Bomba de lava-faróis Saída de Relé de Lavador de Farol Vermelho
C Chicote de fiação do motor, acessórios básicos Amarelo
C / 01 Interruptor de nível de fluido de freio Luz de advertência do freio Azul / marrom
Interruptor de limpador Interruptor da
C / 02 Potência da Bomba do Lavador (frente) / Terra (traseira) Verde / vermelho
bomba de lavagem
C / 03 De B / 4 Fusebox principal C astanho
C / 04 Unidade de controle pós-operação do ventilador de resfriamento do radiador (C orrado) Fusebox principal C astanho
C / 05 Remetente de Nível Baixo de Refrigerante Fusebox principal C astanho
Unidade de controle de nível baixo de Azul / Vermelho (somente
C / 06 Remetente de Nível Baixo de Refrigerante (somente 1989)
refrigerante 1989)
Interruptor de limpador Interruptor da
C / 07 Aterramento da bomba do lavador (frente) / Potência (traseira) Marrom / azul
bomba de lavagem
C / 08 Remetente de Nível Baixo de Refrigerante (1990+) Gauge C luster Azul / Vermelho (1990+)
D Equipamento diverso Verde
D / 01 - Alternador (fio excitador) -
D / 02 - Farol, Esquerda, Fusível 1 -
D / 03 Espelhos Externos Aquecidos (modelos com espelhos "sempre ligados") Main Fusebox Run Power, Fusível 4 Amarelo verde
Saída do Feixe Baixo do Interruptor do
D / 04 Para B / 3 Branco preto
Farol
D / 05 Luz do compartimento da luva, interruptor do Sunroof do poder Main Fusebox Run Power, Fusível 4 Preto / vermelho
D / 06 - Tacômetro -
D / 07 Relé de Bomba Hidráulica ABS Potência principal do Fusebox Run Preto amarelo
Auto. Trans. Módulo de C ontrole de Bloqueio de Deslocamento, Relé de Intertravamento,
D / 08 Main Fusebox Start / Run Power Preto
Interruptor Indicador de Mau Funcionamento, E / 2 (potência de cluster para A3)
Main Fusebox Start / Run Power, Fusível
D / 09 Bicos de lavador aquecidos, assentos aquecidos, relé de janela de poder Preto
14
D / 10 Luz de aviso do cinto de segurança Luz de aviso do cinto de segurança do relé Branco / violeta ou verde
Interruptor de controle de cruzeiro (somente transmissão manual), Interruptor do espelho de Main Fusebox Start / Run Power, Fusível
D / 11 Preto
potência, E / 2 (C luster Power, 1991+ C orrado, Passat, todos os outros modelos) 14
Isqueiro, Auto. Trans. Luz do console, luz do interruptor do assento aquecido, aux. Aquecedor
D / 12 Luzes do traço C inza azul
(EuroVan), Power Top Switch (C abrio)
E Cablagem de Instrumento Verde
E / 01 - Luz de advertência do freio -
E / 02 D / 11 ou D / 8 (Start / Run Power para cluster, 1991+ C orrado, Passat, todos os outros U2 / 1 Preto
www.a2resource.com/electrical/CE2.html 2/12
18/07/2019 Central Electric 2
modelos), Módulo Imobilizador
E / 03 Interruptor da luz de freio Luzes de freio Vermelho preto
E / 04 Interruptor da luz de freio Bateria principal Fusebox, fusível 20 Vermelho amarelo
Luz de controle de ar fresco, luz de armazenamento de cassetes, luz cinzeira, luz de
E / 05 compartimento de luva (alguns modelos), rádio (alguns modelos), conector de diagnóstico Fusebox principal C astanho
(alguns modelos)
F Compartimento / Gerenciamento do Motor, Lado Direito Branco
Poder principal do acionador de partida de
F / 01 Starter, ou Starting Interlock Relay, ou C lutch Position Switch, ou Auto. Trans. C ontrolador Vermelho preto
Fusebox
F / 02 - G1 / 1 -
F / 03 Fio excitador do alternador (todos os carros 1991+ exceto Mk2) Luz da bateria Azul
Bloco de motor ou relé de pós-operação da bomba de combustível (G60) ou terra para sensores
F / 04 Fusebox principal C astanho
de desgaste da pastilha de freio
Vermelho / Preto (C IS-),
Poder principal do acionador de partida de Marrom / Vermelho (1989)
F / 05 Pino 1 de EC U Digifant, Interruptor de Thermotime (C IS-E)
Fusebox ou Vermelho / Verde
(1990+) (Digifant)
Main Fusebox Start / Run Power, Fusível
F / 06 Interruptor de Luz Back-Up, Auto. Trans. C omutador PNP Preto / vermelho
14
F / 07 Interruptor de Luz Back-Up, Auto. Trans. C omutador PNP Luzes de reserva Preto Azul
F / 08 Elemento de aquecimento de ventilação do cárter (G60) Fusebox principal C astanho
F / 09 Auto. Trans. Módulo de controle Sinal do tacômetro Vermelho preto
F / 10 - (sem alfinete) -
G1 Compartimento / Gerenciamento do Motor, Lado Direito Branco
G1 / 01 - F/2 -
G1 / 02 Terra do remetente da temperatura do ar exterior Gauge C luster (MFA) Marrom branco
EC U- Relé da bomba de combustível ligado (gás), Sensor de temperatura do motor (Pré- Vermelho / Amarelo (gás),
G1 / 03 Potência de relé da bomba de combustível
aquecimento, diesel), interruptor térmico para pré-aquecimento (carb) Azul / Branco (diesel)
Preto (gás), Vermelho /
Pin 15 da bobina de ignição (Digifant e C IS-E), pino 14 do Motronic EC U e pino 1 do estágio de Preto e Preto / Vermelho
G1 / 04 Main Fusebox Start / Run Power
potência da bobina (Motronic), correção de altitude e válvulas de corte de combustível (diesel) (diesel), Violeta / Branco
(carb)
Terra (para medidores / luzes de
G1 / 05 C hão na cabeça do cilindro Marrom branco
advertência)
G1 / 06 Motronic EC U Pin 34, Sensor de Velocidade do Veículo Fusebox principal Vermelho acastanhado
C astanho / Branco
G1 / 07 Válvula de corte de superação, G60 Difigant EC U Power Relé de corte de superação, relé de EC U (apenas C arb) ou Preto /
Branco (apenas G60)
Saída de relé da bomba de combustível,
G1 / 08 Potência do Sensor de Oxigênio Aquecido Vermelho branco
fusível 18
G1 / 09 Lâmpada MIL da EC U (TDI) C alibre MIL C luster Gauge Branco amarelado
G1 / 10 Digifant / Digijet EC U Power, Injector Power (somente 1989), ISV Power (somente G60) Saída de relé EC U Digifant Preto amarelo
G1 / 11 Sensor de velocidade do veículo Gauge C luster Branco azul
Pin 1 da bobina de ignição (todos os Mk2, a maioria dos outros apenas 90), sinal de EC U do Vermelho / Preto (bobina)
G1 / 12 Tacômetro
tacômetro (todos os 91+ exceto Mk2) ou Verde / Preto (EC U)
G2 Compartimento / Gerenciamento do Motor, Lado Direito Branco
G2 / 01 Remetente da temperatura do óleo Gauge C luster (MFA) Verde Preto
G2 / 02 Remetente da Temp. Do Ar Externo Gauge C luster (MFA) Branco / vermelho
www.a2resource.com/electrical/CE2.html 3/12
18/07/2019 Central Electric 2
G2 / 03 Unidade de Envio de Temperatura do Líquido Refrigerante Medidor de refrigerante Amarelo vermelho
Unidade de C ontrole de Batida, Unidade de C ontrole de Oxigênio e Interruptores do Acelerador
(C IS-E), válvula de bloqueio automática e superaquecimento (carb), Sensor de O2 Aquecido Main Fusebox Start / Run Power, Fusível Branco (carb), Preto
G2 / 04
(Digijet), Unidade de C ontrole de Pós-Partida de C ombustível e Aquecedor de Ventilação do 15 (todos os outros)
C árter (G60)
G2 / 05 Luz MIL da Motronic EC U (Passat VR6) Pino de relé da vela de incandescência 9 Branco amarelado
G2 / 06 - Pino de relé da bomba de combustível 5 -
Pino de relé da bomba de combustível 7,
G2 / 07 Interruptores de Porta (C abrio A3.5) Marrom branco
T1
G2 / 08 Poder secundário da bomba da injeção de ar, poder da válvula da vasilha de EVAP (VR6) Saída de relé da bomba de combustível Vermelho azul
G2 / 09 VR6 / ABA Motronic EC U (Entrada da Bomba de C ombustível) Entrada de relé da bomba de combustível Vermelho
G2 / 10 Interruptor de pressão alta de óleo Unidade de aviso de pressão de óleo Amarelo
G2 / 11 Interruptor de Pressão de Óleo Baixo Unidade de aviso de pressão de óleo Azul preto
G2 / 12 - (sem alfinete) -
H1 Cablagem da Coluna de Direção Vermelho
Poder principal do acionador de partida de
H1 / 01 Partida de partida do interruptor de ignição ou do relé de intertravamento de partida Vermelho preto
Fusebox
H1 / 02 Potência da bateria do interruptor de ignição Energia da bateria Vermelho
H1 / 03 Potência de Funcionamento do Interruptor de Ignição Potência de relé de redução de carga Preto amarelo
H1 / 04 Interruptor de ignição Start / Run Power Main Fusebox Start / Run Power Preto
Main Fusebox Start / Run Power, Fusível
H1 / 05 Interruptor do pisca-pisca da emergência (poder do sinal de volta) Preto Azul
17
H1 / 06 Botão da buzina, interruptor do pisca-pisca da emergência, interruptor de sinal da volta Fusebox principal C astanho
Interruptor de Ignição C have de Alimentação para Relé de C into de Segurança, Módulo de Pino de relé de advertência do cinto de
H1 / 07 Vermelho acastanhado
C ontrole Automático de C into de Ombro, Rádio segurança 5
Potência da Bomba do Lavador (frente) /
H1 / 08 Interruptor de limpador Interruptor da bomba de lavagem Verde / vermelho
Terra (traseira)
Aterramento da bomba do lavador
H1 / 09 Interruptor de limpador Interruptor da bomba de lavagem Verde branco
(frente) / Potência (traseira)
H1 / 10 Potência do interruptor de ignição quando desligado H2 / 05 Verde
H2 Cablagem da Coluna de Direção Vermelho
H2 / 01 Botão de chifre Potência de relé de buzina Marrom / azul
H2 / 02 Do interruptor de luz de estacionamento, direito Luzes de estacionamento, direita Verde / vermelho
H2 / 03 Do interruptor de luz de estacionamento, à esquerda Luzes de estacionamento, esquerda Verde Preto
H2 / 04 Interruptor do pisca-pisca da emergência, interruptor de sinal da volta (saída direita) Ligue as luzes de sinalização, à direita Preto Verde
H2 / 05 Poder ao interruptor de luz de estacionamento H1 / 10 Verde
H2 / 06 Interruptor do pisca-pisca da emergência, interruptor de sinal da volta (saída da esquerda) Ligue as luzes de sinalização, à esquerda Preto branco
H2 / 07 - (sem alfinete) -
H2 / 08 Interruptor do pisca-pisca da emergência, entrada do interruptor de sinal da volta Saída de relé de pisca-pisca Preto / branco / verde
J Cablagem da Coluna de Direção Vermelho
J / 01 Interruptor do farol de alta intensidade, relé de luzes de circulação diurna (apenas golfe) Fusíveis de farol baixo Branco
Saída do Feixe Baixo do Interruptor do
J / 02 Interruptor do farol alto Branco preto
Farol
Interruptor do farol de feixe alto, Resistência das luzes de circulação diurna (apenas no Jetta),
J / 03 Fusíveis de farol alto Amarelo
Luzes de condução apagadas (pino 56D com resistência, apenas no Reino Unido)
J / 04 Interruptor do farol do feixe alto, interruptor do pisca-pisca da emergência Bateria principal Fusebox Vermelho amarelo

www.a2resource.com/electrical/CE2.html 4/12
18/07/2019 Central Electric 2
J / 05 Wiper Switch Low / Park Output (positivo quando baixo / em movimento, terra quando Relé da lavadora / limpador (entrada Verde
estacionado / desligado) baixa / parque)
J / 06 Saída Intermitente do Interruptor do Limpador Relé da lavadora / limpador Marrom preto
J / 07 Interruptor do limpador Main Fusebox Run Power, Fusível 5 Preto / cinza
J / 08 Interruptor do pisca-pisca da emergência (poder do relé do pisca-pisca) Poder / entrada do relé do pisca-pisca Branco amarelo
Interruptor do parque do motor do
J / 09 Interruptor do limpador limpador do pára-brisa (positivo ao Verde Preto
mover-se, aterrado quando estacionado)
J / 10 Alto rendimento do interruptor do limpador Motor do limpador de pára-brisa (alta) Verde amarelo
K Cablagem Traseira Preto
Interruptor de sinal de turno (saída
K / 01 Sinal de volta, traseira esquerda Preto branco
esquerda)
K / 02 Luz de estacionamento, traseira direita Luzes de estacionamento, direito, fusível 7 C inza / vermelho
Luzes de estacionamento, esquerda,
K / 03 Luz de estacionamento, traseira esquerda C inza / preto
fusível 8
K / 04 Luzes de freio Interruptor da luz de freio Preto / vermelho
K / 05 Luzes da placa de licença Luzes de placa, fusível 3 C inza / verde
K / 06 Interruptor do parque do limpador da janela traseira Main Fusebox Run Power, Fusível 4 Preto amarelo
K / 07 Sinal de volta, traseira direita Interruptor de sinal de volta (saída direita) Preto Verde
K / 08 Luzes de Back-Up, Módulo de C ontrole Automático de C orreia, Direita (C orrado / Passat) Interruptor de luz de backup Preto
K / 09 Motor de limpador de janela traseira Relé do Limpador da Janela Traseira Verde Preto
K / 10 Farol de neblina Interruptor de luz de nevoeiro Verde branco
Aterramento da Mangueira de C ombustível (somente 1990-92 A2), Aterramento da Unidade de C astanho / Azul (A2),
K / 11 C ontrole da Aeronave Traseira (C orrado), C hão Traseiro do C inzeiro Traseiro (Passat, A3), Luzes Fusebox principal C astanho / Branco
Interiores (A3), Teto solar (alguns modelos), Luz do C inzeiro Traseiro, C hão do C hassi (C orrado)
Desembaçador de Janela Traseira, Espelhos Aquecidos (modelos com aquecimento de espelho Interruptor do desembaciador da janela
K / 12 Branco
comutado) traseira
eu Cablagem Interior Preto
Interruptor do travão de estacionamento, luzes interiores (alguns modelos), conector de
L / 01 Fusebox principal C astanho
diagnóstico (alguns modelos)
C inza / Vermelho, Preto /
Interruptor da porta do condutor, interruptor do cinto de segurança (modelos sem correias Pino de relé de advertência do cinto de
L / 02 Branco (C orreias
automáticas) segurança 3/86 (porta aberta)
Automáticas)
Pino de relé de advertência do cinto de
Sistema Automático de C orreia de Ombro B Pillar Switch (C orrado / Passat), ou Luzes de segurança 7 / GB (C into de passageiros
L / 03 C inza / preto
Estacionamento (modelos com Luz de Estacionamento Buzzer) não está pronto), Pino 7/58 (C ampainha
da luz de estacionamento)
Preto / verde, marrom /
Interruptor do cinto de segurança, relé de bloqueio do motor de arranque, interruptor magnético Pino de relé de aviso do cinto de
L / 04 amarelo e / ou marrom /
do pilar do lado do condutor B (correias automáticas / cinto do condutor não afivelado) segurança 2 / GF
azul, ou cinza / vermelho
L / 05 Luz do compartimento de bagagens Bateria principal Fusebox, fusível 21 Vermelho
L / 06 Interruptor do freio de estacionamento Luz de advertência do freio Marrom / amarelo
Luzes interiores, conector diagnóstico, travamento central, motor de teto solar de potência
L / 07 Bateria principal Fusebox, fusível 21 Vermelho
(1993+)
L / 08 - (sem alfinete) -
M Cablagem do Depósito de Combustível Preto
M / 01 Bombas De C ombustível Moído Fusebox principal C astanho
M / 02 Potência das Bombas de C ombustível Saída de relé da bomba de combustível, Vermelho amarelo
www.a2resource.com/electrical/CE2.html 5/12
18/07/2019 Central Electric 2
fusível 18
M / 03 Unidade de Envio do Medidor de C ombustível Medidor de combustível Violeta / Preto
Pin de relé de plugue de brilho 9, luz de
M / 04 Removedor de Separador de Água (diesel) Azul verde
vela de incandescência
Preto, preto / amarelo
Potência Separadora de Água (diesel), Luz de Armazenamento em C assete (alguns modelos), Main Fusebox Start / Run Power, Fusível
M / 05 (diesel), preto / azul
Unidade de C ontrole de Aerofólio Traseiro (C orrado), Interruptor de Teto Solar (1993+) 16
(C orrado)
Terra (para medidores / luzes de
M / 06 Unidade de Envio de Medidor de C ombustível (1989 A2, Todos os Outros Modelos) Marrom / azul
advertência)
N Cablagem de ar condicionado Verde
Saída do ventilador de alta velocidade do
N / 01 Ventilador de ar fresco, C limatronic Unit Preto
relé A / C
Saída "On" do ventilador de refrigeração
N / 02 Ventilador de refrigeração do radiador de baixa velocidade Vermelho branco
do relé A / C
N / 03 Fusível principal do calefator, da bateria Pino de relé A / C 4 Vermelho
N / 04 C ompressor A / C (via termostato e pressostatos) Saída do C ompressor de Relé A / C Verde amarelo
N / 05 C omutador A / C A / C Relé A / C "On" Switch Vermelho preto
Entrada do ventilador de alta velocidade
N / 06 Velocidade do Ventilador 4, Unidade C limatrônica Amarelo vermelho
do relé A / C
P Descodificador / cablagem do interruptor de luz de nevoeiro Azul
P / 01 Interruptor de luz de nevoeiro Luzes de nevoeiro dianteiro Luzes de nevoeiro dianteiras Branco amarelo
Preto / Amarelo, Preto
P / 02 Interruptor Desembaçador da Janela Traseira, Espelhos Aquecidos (1989 a 1990) Main Fusebox Run Power, Fusível 9
(somente 1989)
P/ 03 Interruptor do desembaciador da janela traseira, espelhos aquecidos (1982+ C orrado, Passat) Desembaçador da Janela Traseira Branco Verde
P/ 04 Potência do interruptor de luz de nevoeiro Relé de luz de nevoeiro, fusível 10 C inza / amarelo
P/ 05 Luz de Interruptor de Desembaciamento de Janela Traseira e Luz Indicadora Fusebox principal C astanho
P/ 06 Interruptor de luz de nevoeiro Luz de nevoeiro traseiro Farol de neblina Verde branco
P/ 07 Luz do Interruptor do Defogger da Janela Traseira Luzes do traço C inza azul
P/ 08 Luz indicadora de luz de nevoeiro e luz traseira Fusebox principal C astanho
P/ 09 Luz do interruptor de luz de nevoeiro Luzes do traço C inza azul
P/ 10 - (sem alfinete) -
Q Dashboard Misc. Chicote de fiação Azul
Isqueiro, C inzeiro, C onector Diagonóstico, Interruptor de Liberação do C ompartimento de
Bagagem, Interruptor de Fechamento / Desbloqueio de Porta (A3), Interruptor C A (alguns
Q / 01 Fusebox principal C astanho
modelos), Ventilador Interior (alguns modelos), Luz de Painel de C ontrole de Ar Fresco (alguns
modelos), Luz de C ompartimento de Luva (alguns modelos)
Q / 02 Ventilador de Ar Fresco / Interruptor de C A ou Unidade C limatrônica Main Fusebox Run Power, Fusível 6 Preto / vermelho
Q / 03 Isqueiro, Rádio, Potência do alto-falante amplificado Bateria principal Fusebox, fusível 22 Vermelho / cinza
Luz de Armazenamento de C assetes (alguns modelos), Luz de C ompartimento de Luva (alguns Main Fusebox Start / Run Power, Fusível
Q / 04 Preto amarelo
modelos), Unidade C limatronic, Voltímetro e Medidor de Pressão de Óleo (C orrado) 16
Q / 05 Potência da Antena de Potência Bateria principal Fusebox, fusível 21 Vermelho
Rádio, Isqueiro / C inzeiro, C limatização, C assete para arrumação de luz (alguns modelos),
Q / 06 Luzes do traço C inza azul
Medidores de acessórios (C orrado)
R Chicote de fiação do interruptor de luz Azul
R / 01 Interruptor de luz de nevoeiro Luz de nevoeiro traseiro U1 / 13 C inza / branco
Fusível de Luz de Estacionamento
R / 02 Saída das luzes de estacionamento do interruptor do farol (esquerda) C inza / preto
(Esquerda)

www.a2resource.com/electrical/CE2.html 6/12
18/07/2019 Central Electric 2
R / 03 Interruptor Farol de Traço Luz Dimmer Entrada Luzes de painel, fusível 3 cinzento
R / 04 Saída do dimmer da luz do traço do interruptor do farol Luzes do traço C inza azul
R / 05 Potência das luzes de estacionamento do interruptor do farol Bateria principal Fusebox Vermelho
R / 06 Saída das luzes de estacionamento do interruptor do farol (direito) Luz de Estacionamento Fusível (Direita) C inza / vermelho
Dimmer da luz do traço / fusível leve da
R / 07 Saída das luzes de estacionamento do interruptor do farol C inza / verde
placa
Interruptor do farol dianteiro (luz), interruptor do descongelador (modelos com interruptor
R / 08 Fusebox principal C astanho
combinado da luz da cabeça / nevoeiro)
R / 09 Saída do Feixe Baixo do Interruptor do Farol Fusíveis de Farol Branco preto
R / 10 Potência do Interruptor do Farol Potência de relé de redução de carga Preto amarelo
S Chicote de fiação do motor do limpador Branco
S / 01 Poder do motor do limpador de para-brisa para estacionar o interruptor Main Fusebox Run Power, Fusível 5 Preto / cinza
Relé da lavadora / limpador (alta
S / 02 Motor do limpador do pára-brisa Verde
produção)
S / 03 Motor do limpador do pára-brisa Fusebox principal C astanho
Interruptor do pára-brisa do motor do limpador de pára-brisa (positivo ao mover-se, moído
S / 04 Interruptor do limpador Verde Preto
quando estacionado)
Alto rendimento do interruptor do
S / 05 Motor do limpador de pára-brisa (alta) Verde amarelo
limpador
T Gestão de Motores, Europa Wiring Harness Verde
T1 - Pino de relé da bomba de combustível 7 -
T2 - Tacômetro -
U1 Chicote de fiação do conjunto de instrumentos Azul
U1 / 01 Gauge C luster (MFA) Remetente da temperatura do óleo Preto branco
U1 / 02 Gauge C luster (MFA) Remetente da Temp. Do Ar Externo Tolet
U1 / 03 Grupo de indicadores (unidade de aviso de pressão de óleo) Interruptor de pressão alta de óleo Amarelo
Main Fusebox Start / Run Power, Fusível
U1 / 04 Gauge C luster (luzes de advertência / medidores) (1990 C orrado e Passat, todos A2) Preto
16
U1 / 05 Grupo de indicadores (unidade de aviso de pressão de óleo) Interruptor de Pressão de Óleo Baixo Vermelho branco
U1 / 06 Tacômetro de C luster de Medidor Pino da Bobina de Ignição 1 Verde
Terra do remetente da temperatura do ar
U1 / 07 Gauge C luster (MFA) Branco azulado
exterior
Verde / Branco (diesel),
U1 / 08 Luz de bujão de brilho de calibre de bitola (apenas diesel), Luz MIL (Passat VR6) Pino de relé da vela de incandescência 9
Amarelo / Branco
U1 / 09 Lâmpada MIL (C luster MIL) de bitola TDI / Motronic EC U Branco
U1 / 10 C luster de bitola (terra principal) Fusebox principal C astanho
U1 / 11 Velocímetro de cluster de bitola Sensor de velocidade do veículo Branco
Unidade de Envio do Medidor de
U1 / 12 C alibre de combustível do conjunto do calibre Azul
C ombustível
Interruptor de luz de nevoeiro traseiro (R
U1 / 13 Indicador de Luz de Nevoeiro Traseiro de Bitola (Transporter- Europa) Branco
/ 1)
U1 / 14 Gauge C luster Luzes do traço cinzento
U2 Chicote de fiação do conjunto de instrumentos Azul
U2 / 01 Gauge C luster (luzes / medidores) (1991+ C orrado, Passat, todos os outros modelos) E/2 Preto
U2 / 02 Gauge C luster Sensor de velocidade Tolet
U2 / 03 Gauge C luster (C orrado / A3) Luz de aviso do cinto de segurança do relé Amarelo

www.a2resource.com/electrical/CE2.html 7/12
18/07/2019 Central Electric 2
U2 / 04 Gauge C luster (MFA) C omutador MFA (Mode) Preto
U2 / 05 Agrupamento de Medidores (1990+) Remetente de Nível Baixo de Refrigerante Violeta (1990+)
U2 / 06 Gauge C luster Turn luz de sinalização Saída de relé de pisca-pisca Verde
U2 / 07 Luz de feixe alto do conjunto de bitola Farol de alta, esquerda, fusível 11 Branco azulado
U2 / 08 Gauge C luster (MFA) C omutador MFA (Memória 1/2) Verde branco
Unidade de Envio de Temperatura do
U2 / 09 C alibre do líquido refrigerante do conjunto do calibre Amarelo vermelho
Líquido Refrigerante
U2 / 10 Luz de advertência do freio do conjunto do calibre (A3) Luz de advertência do freio C astanho
U2 / 11 Gauge C luster (relógio e MFA) Bateria principal Fusebox, fusível 21 Vermelho
U2 / 12 Luz de bateria de cluster de calibre Alternador (fio excitador) Azul
Terra (para medidores / luzes de
U2 / 13 Gauge C luster (Terra para medidores / MFA) Marrom branco
advertência)
U2 / 14 Gauge C luster (MFA) C omutador MFA (Reset) cinzento
V Chicote de fiação do interruptor MFA Verde
V / 01 C omutador MFA (Memória ½) Gauge C luster (MFA) Vermelho branco
Terra (para medidores / luzes de
V / 02 C omutador MFA (Terra) Marrom branco
advertência)
V / 03 C omutador MFA (Mode) Gauge C luster (MFA) Azul amarelo
V / 04 C omutador MFA (Reset) Gauge C luster (MFA) Amarelo vermelho
W Chicote de fios do ABS Verde
Motronic EC U Pin 2, Unidade de controle de cruzeiro, Unidade de controle traseira, Rádio,
W / 01 Sensor de velocidade Branco amarelo
Unidade climatizada, C ampainha de rádio
W / 02 Unidade de C ontrole ABS, C onector de Diagnóstico Luz de advertência do ABS C inza / preto
W / 03 - Potência principal do Fusebox Run -
Unidade de C ontrole ABS, Auto. Trans. Módulo de controle de bloqueio, unidade de controle de
W / 04 Luzes de freio Preto / vermelho
cruzeiro
W / 05 ABS Pressostatos Luzes de aviso Marrom branco
W / 06 Interruptor de Nível de Fluido de Freio ABS e Unidade de C ontrole Luzes de aviso Branco azul
X Cablagens Extra Luzes de Advertência Verde
Poder principal do acionador de partida de
X / 01 Luzes de aviso Vermelho preto
Fusebox
X / 02 Terreno para luzes de aviso Fusebox principal C astanho
C inza ou branco /
X / 03 Luz de aviso de travagem, luz ABS (A3), módulo Power Top (C abrio) Luz de advertência do freio
vermelho (A3)
Main Fusebox Start / Run Power, Fusível
X / 04 Potência de arranque / funcionamento das luzes de aviso, módulo Power Top (C abrio) Preto
16
Interruptor de Nível de Fluido de Freio
X / 05 Luzes de advertência do ABS Branco azul
ABS e Unidade de C ontrole
X / 06 Luz de reboque de reboque Relé Flasher -
X / 07 Luzes de advertência do ABS ABS Pressostatos Marrom branco
Unidade de C ontrole ABS, C onector de
X / 08 Luz de advertência do ABS Amarelo vermelho
Diagnóstico
Y Circuitos Individuais, Bateria Vermelho
Y / 01 Fusível de assento do poder, módulo de controle automático da correia do ombro Bateria principal Fusebox Vermelho
Y / 02 C omeçando o relé de bloqueio, fusível da janela de poder Bateria principal Fusebox Vermelho
Y / 03 Bateria Positiva Bateria principal Fusebox Vermelho

www.a2resource.com/electrical/CE2.html 8/12
18/07/2019 Central Electric 2
Y / 04 Motronic EC U Pino 19, Unidade de C ontrole Pós-Execução da Bomba de C ombustível (G60) Bateria principal Fusebox Vermelho

Relés:

Num. Relay Arrangement and Pinout (com número de controle estampado no relé)
1 A / C Relay (13 ou 140)
1 C omutador A / C
2 Ventilador de refrigeração do radiador
3 Interruptor do ventilador de alta velocidade
4 Bateria, fusível 23
5 Embreagem A / C (via pressostatos e temperatura)
6 Bateria principal Fusebox, fusível 19
7 Fusebox principal
8 Ventilador de ar fresco
2 Relé do limpador traseiro (72)
1 Fusebox principal
2 Main Fusebox Run Power, Fusível 4
3 Motor de Limpador Traseiro
4 Limpar / lavar o sinal do interruptor
3 Unidade de Controle Digifant (30 ou 32), Unidade de Controle Motronic OBD1 (109)
1 Fusebox principal
2 Tacômetro
3 Main Fusebox Start / Run Power
4 Bateria principal Fusebox
5 Para EC U (relé ligado) (1990 G60, ABA / VR6 OBD1 somente)
6 Para EC U e Eletrônica de Motor
4 Relé de redução de carga (18)
1 Do poder da corrida do interruptor de ignição
2 Para o poder principal do funcionamento da caixa do fusível
3 Bateria principal Fusebox
4 Fusebox principal
5 Unidade de controle de nível baixo do líquido refrigerante (43)
1 Main Fusebox Start / Run Power
2 Sensor de Nível de Refrigerante Baixo
3 Sensor de temperatura do refrigerante, manômetro
4 Fusebox principal
6 Flashes (21)
1 Fusebox principal
2 Saída de Flasher
3 Entrada de Flasher / Potência
4 X / 6 (luz do reboque)
7 Lavador de farol (33)
1 Fusebox principal aterrado (B / 4 a C / 3 a terra)
2 Bomba de lava-faróis
3 Pino do Interruptor do Farol 56 (faróis) (B3 a D4 para a potência da luz)
www.a2resource.com/electrical/CE2.html 9/12
18/07/2019 Central Electric 2
4 Bateria principal de fusebox (B / 5 a Y / 2)
5 Bomba do lavador de pára-brisa (B / 1 a B / 2 para a potência da bomba do lavador)
8 Relé Wash / Wipe / Intermitente (19 para relé padrão, 99 para módulo intermitente variável)
1 Fusebox principal
2 Intermitente Interruptor
3 Main Fusebox Run Power, Fusível 5
4 Park / Low Signal (solo quando estacionado, positivo quando em baixa velocidade)
5 Saída de baixa velocidade do motor do limpador
6 Interruptor de lavagem (positivo para lavagem frontal)
9 Unidade de controlo de aviso do cinto de segurança (4 ou 29)
1 Fusebox principal
2 Interruptor do cinto de segurança
3 Interruptor de porta
4 Luz do cinto de segurança
5 "Key In" Power do interruptor de ignição
6 Main Fusebox Start / Run Power
7 C ontrolador automático da correia do ombro
9 Campainha de rádio / luzes (36)
1 Main Fusebox Ground (não usado)
2 A1 / 4 (luzes de estacionamento esquerdas)
3 Sensor de velocidade do veículo
4 Luz do cinto de segurança (não usado)
5 "Key In" Power do interruptor de ignição
6 Main Fusebox Start / Run Power (não utilizado)
7 A2 / 2 (luzes de estacionamento à direita)
10 Relé de luz de nevoeiro (110 para faróis de nevoeiro com farol de médios apenas, 53 para faróis de nevoeiro)
1 Poder claro do estacionamento
2 Interruptor do farol dianteiro Farol (baixo / alto)
3 Potência do interruptor de luz de nevoeiro, fusível 10
4 Bateria principal Fusebox
5 Fusebox principal
6 Potência do farol baixo
11 Chifre (53)
1 Main Fusebox Start / Run Power
2 Para chifres
3 Fusebox principal
4 Do botão da trompa
12 Relé da Bomba de Combustível (80, 67 ou 167)
1 Main Fusebox Starter Power (não usado)
2 Main Fusebox Start / Run Power
3 Para EC U (bomba de combustível ligado)
4 Para Fusível 18, Bomba de C ombustível, Aquecedor de Sensor de Oxigênio
5 G2 / 6 (não usado)
6 Bateria principal de fusebox de 30B

www.a2resource.com/electrical/CE2.html 10/12
18/07/2019 Central Electric 2
7 G2 / 7, T1 (não usado)
8 Main Fusebox Ground (não usado)
9 M / 4, U1 / 8, G2 / 5 (não usado)
12 Relé das velas de incandescência (102 ou 104)
1 Poder principal do acionador de partida de Fusebox
2 Main Fusebox Start / Run Power
3 Remetente temporário do mecanismo (pré-aquecimento)
4 Vela de Incandescência (Z1) Para Fusível 18 (não utilizado)
5 G2 / 6 (não usado)
6 Bateria principal de fusebox de 30B
7 G2 / 7, T1 (não usado)
8 Fusebox principal
9 Separador De Água, Luz De Vela De Incandescência

Fusíveis:

Num. Arranjo de fusível padrão Poder Avaliação

Interruptor de Regulador /
1 Farol de baixo, esquerda pisca pisca-pisca 56b (Farol de 10A
baixo / baixo)
Interruptor de Regulador /
2 Farol de baixo, direito pisca pisca-pisca 56b (Farol de 10A
baixo / baixo)
Pino do farol 58 (Parque.
3 Placa de licença, luzes do painel 10A
Luzes)
Potência principal do Fusebox
4 Limpador das Janelas Traseiras, Luz dos C ompartimentos das Luva (alguns modelos) 15A
Run
Potência principal do Fusebox
5 Sistema de limpador / limpador de para-brisa 15A
Run
Main Fusebox Start / Run
6 Ventilador De Ar Fresco, A / C 20A
Power
Pino do farol 58R (Parque.
7 Luzes de estacionamento direito 10A
Luzes)
Pino do farol 58L (Parque.
8 Luzes de estacionamento esquerdas 10A
Luzes)
Potência principal do Fusebox
9 Desembaçador da janela traseira 20A
Run
Saída de relé de luz de
10 Faróis de nevoeiro 15A
nevoeiro
Interruptor de Regulador /
11 Farol alto, esquerda pisca pisca-pisca 56a (High 10A
Beam Faróis)
Interruptor de Regulador /
12 Farol alto direito pisca pisca-pisca 56a (High 10A
Beam Faróis)
Main Fusebox Start / Run
13 C hifres 10A
Power
14 Luzes de reserva Main Fusebox Start / Run 10A

www.a2resource.com/electrical/CE2.html 11/12
18/07/2019 Central Electric 2
Power
Unidade de C ontrole de Batida, Unidade de C ontrole de Oxigênio e Interruptores do Acelerador (C IS-E), válvula de bloqueio
Main Fusebox Start / Run
15 automática e superaquecimento (carb), Sensor de O2 Aquecido (Digijet), Unidade de C ontrole de Pós-Partida de C ombustível e 10A
Power
Aquecedor de Ventilação do C árter (G60)
Main Fusebox Start / Run
16 Luzes de Advertência, Voltímetros e Medidores de Pressão de Óleo e Poder de Spoiler Traseiro (C orrado) 10A
Power
Main Fusebox Start / Run
17 Ligue os Sinais 10A
Power
Saída de relé da bomba de
18 Bomba de C ombustível, Sensor de O2 Aquecido 20A
combustível
19 A / C Relay, ventilador de arrefecimento do radiador após o funcionamento Bateria principal Fusebox 30A
20 Luzes de freio Bateria principal Fusebox 10A
21 Luz do compartimento de bagagens, conector de diagnóstico, luz interior, conjunto de instrumentos (MFA e memória do relógio) Bateria principal Fusebox 15A
22 Rádio, conector de diagnóstico Bateria principal Fusebox 10A

www.a2resource.com/electrical/CE2.html 12/12
