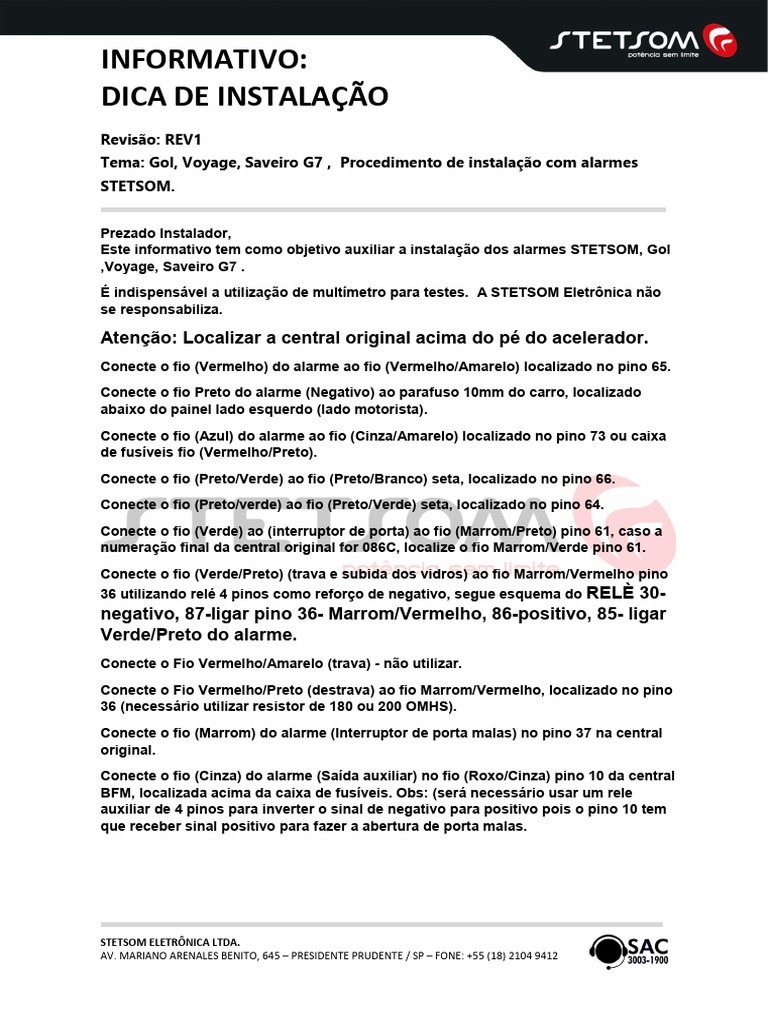

INFORMATIVO:
DICA DE INSTALAÇÃO
Revisão: REV1
Tema: Gol, Voyage, Saveiro G7 , Procedimento de instalação com alarmes
STETSOM.
Prezado Instalador,
Este informativo tem como objetivo auxiliar a instalação dos alarmes STETSOM, Gol
,Voyage, Saveiro G7 .
É indispensável a utilização de multímetro para testes. A STETSOM Eletrônica não
se responsabiliza.
Atenção: Localizar a central original acima do pé do acelerador.
Conecte o fio (Vermelho) do alarme ao fio (Vermelho/Amarelo) localizado no pino 65.
Conecte o fio Preto do alarme (Negativo) ao parafuso 10mm do carro, localizado
abaixo do painel lado esquerdo (lado motorista).
Conecte o fio (Azul) do alarme ao fio (Cinza/Amarelo) localizado no pino 73 ou caixa
de fusíveis fio (Vermelho/Preto).
Conecte o fio (Preto/Verde) ao fio (Preto/Branco) seta, localizado no pino 66.
Conecte o fio (Preto/verde) ao fio (Preto/Verde) seta, localizado no pino 64.
Conecte o fio (Verde) ao (interruptor de porta) ao fio (Marrom/Preto) pino 61, caso a
numeração final da central original for 086C, localize o fio Marrom/Verde pino 61.
Conecte o fio (Verde/Preto) (trava e subida dos vidros) ao fio Marrom/Vermelho pino
36 utilizando relé 4 pinos como reforço de negativo, segue esquema do RELÈ 30-
negativo, 87-ligar pino 36- Marrom/Vermelho, 86-positivo, 85- ligar
Verde/Preto do alarme.
Conecte o Fio Vermelho/Amarelo (trava) - não utilizar.
Conecte o Fio Vermelho/Preto (destrava) ao fio Marrom/Vermelho, localizado no pino
36 (necessário utilizar resistor de 180 ou 200 OMHS).
Conecte o fio (Marrom) do alarme (Interruptor de porta malas) no pino 37 na central
original.
Conecte o fio (Cinza) do alarme (Saída auxiliar) no fio (Roxo/Cinza) pino 10 da central
BFM, localizada acima da caixa de fusíveis. Obs: (será necessário usar um rele
auxiliar de 4 pinos para inverter o sinal de negativo para positivo pois o pino 10 tem
que receber sinal positivo para fazer a abertura de porta malas.
STETSOM ELETRÔNICA LTDA.
AV. MARIANO ARENALES BENITO, 645 – PRESIDENTE PRUDENTE / SP – FONE: +55 (18) 2104 9412
INFORMATIVO:
DICA DE INSTALAÇÃO
OBS: É obrigatório desabilitar opção 3 pela chave máster função
TRAVAMENTO AUTOMÁTICO (AUTOTRAVA). A função (auto trava)
sai da fábrica habilitada.
É indispensável a utilização de multímetro para testes. A STETSOM Eletrônica não
se responsabiliza, em hipótese alguma, por danos ocasionados ao sistema elétrico
do veículo, visto que ocorrem constantes alterações no sistema elétrico original,
inclusive na localização e cores dos fios.
Atenciosamente,
STETSOM ELETRÔNICA.
