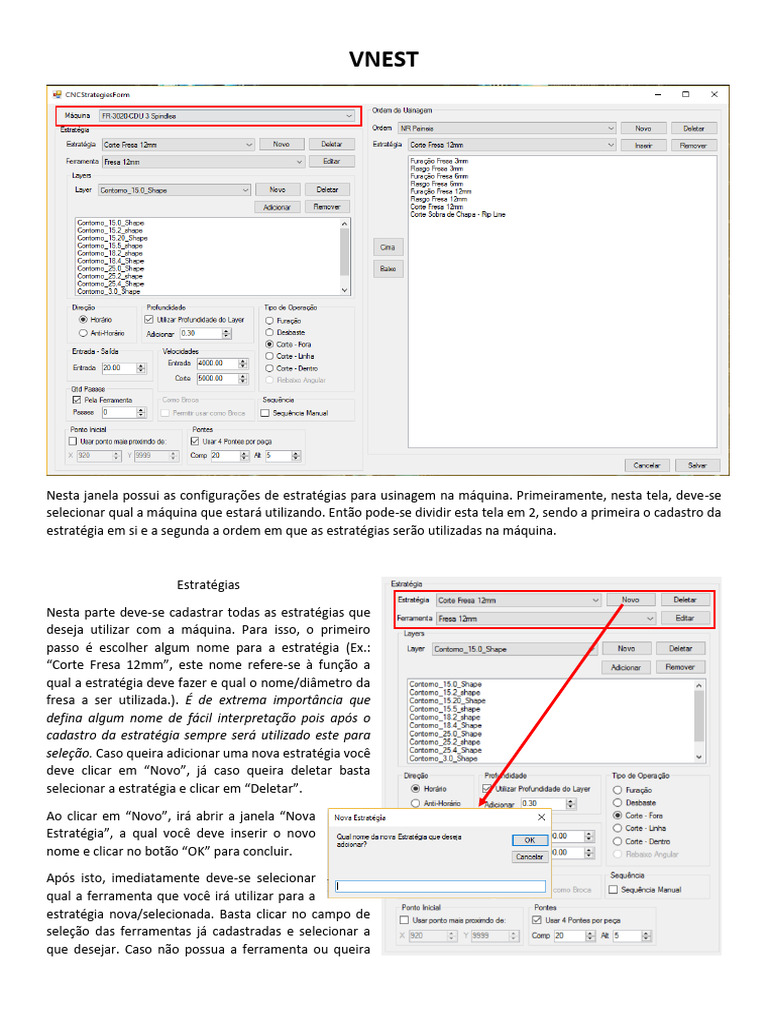

VNEST

Nesta janela possui as configurações de estratégias para usinagem na máquina. Primeiramente, nesta tela, deve-se
selecionar qual a máquina que estará utilizando. Então pode-se dividir esta tela em 2, sendo a primeira o cadastro da
estratégia em si e a segunda a ordem em que as estratégias serão utilizadas na máquina.

Estratégias

Nesta parte deve-se cadastrar todas as estratégias que

deseja utilizar com a máquina. Para isso, o primeiro
passo é escolher algum nome para a estratégia (Ex.:
“Corte Fresa 12mm”, este nome refere-se à função a
qual a estratégia deve fazer e qual o nome/diâmetro da
fresa a ser utilizada.). É de extrema importância que
defina algum nome de fácil interpretação pois após o
cadastro da estratégia sempre será utilizado este para
seleção. Caso queira adicionar uma nova estratégia você
deve clicar em “Novo”, já caso queira deletar basta
selecionar a estratégia e clicar em “Deletar”.

Ao clicar em “Novo”, irá abrir a janela “Nova

Estratégia”, a qual você deve inserir o novo
nome e clicar no botão “OK” para concluir.

Após isto, imediatamente deve-se selecionar

qual a ferramenta que você irá utilizar para a
estratégia nova/selecionada. Basta clicar no campo de
seleção das ferramentas já cadastradas e selecionar a
que desejar. Caso não possua a ferramenta ou queira
alterar, clique no botão “Editar”. Mais informações sobre está função está no item “Cadastro de Ferramentas” neste
manual.

O Software trabalha com definições de estratégias por

nome de Layers. Então, deve-se adicionar os Layers que se
deseja utilizar na biblioteca de Layers. Para isto, da mesma
forma que as estratégias, deve-se clicar em “Novo”,
com isso, aparecerá uma nova janela na qual deve-
se inserir o nome do novo Layer que se deseja
adicionar. Caso deseje deletar algum Layer selecione
ele na bilbioteca e clique em “Deletar”. Com todos
que deseja utilizar cadastrados, deve-se adicionar os Layers que deseja
utilizar para a estratégia, selecionando ele da biblioteca e clicando em “Adicionar”, caso queira remover algum
adicionado, deve-se selecionar ele na lista de Layers da estratégia e clicar em “Remover”.

Dica: Nesta lista pode ser adicionado vários Layers, por exemplo, casa tenha vários diametros de furos diferentes e
estará utilizando a mesma fresa para realizar estas operações, ao adicionar todos os Layers destes furos, o software
otimizará pelo próximo furo que estiver mais próximo, assim em certas situações ganhando tempo de operação da
máquina.

O Sentido de corte pode ser A Rampa de Entrada é definida no item “Entrada” dentro
alterado conforme a necessidade, do campo “Rampa de Entrada”. Em caso da rampa for
podendo ser horário ou anti- adicionada para furo, pode-
horário, basta selecionar o desejado se colocar qualquer valor
no campo “Direção”. diferente de 0 para ativa-lá

A Quantidade de passes pode ser definida de duas formas diferentes: pela ferramenta ou
manualmente. Se for pela ferramenta basta selecionar o item “Pela Ferramenta” que o
software levará em consideração a altura de corte cadastrada da mesma e definirá a
quantidade de passes, caso for manualmente, deve-se deselecionar o item “Pela
Ferramenta” e adicionar o número de Passes desejado no item “Passes”.

A Profundidade de corte, assim como a quantidade de passes pode ser definida de duas formas. A primeira utilizará a
profundidade/altura do Layer para definir a profundidade de corte, para está opção
deve-se ser selecionado o item “Utilizar Profundidade do Layer”. Entretanto, caso
queira ignorar a profundidade definida pelo Layer e definir-la manualmente, deve-
se deselecionar o item citado e adicionar o valor da profundidade em milimetros no
item “Adicionar”. Ainda assim pode-se ser utilizada a profundidade do Layer e
adicionar uma profundidade manualmente, deixando selecionado o primeiro item e adicionando a profundidade no
segundo.

Dica: Caso queira fazer o corte em 2 passes mas deixando apenas 1mm para o segundo passe não deve ser utilizado a
função quantidade de passes, mas sim criado duas estratégias as quais serão identicas tirando o campo
“Profundidade”. Na primeira estratégia que será do primeiro passe deve ser selecionado o item “Utilizar Profundidade
do Layer” e no item “Adicionar” deve-se colocar o valor “-1.00”. Já no segundo passe apenas será alterado o item
“Adicionar” colocando o valor “0.00” ou até mesmo algum outro valor positivo para adicionar mais profundidade

Para definir qual a velocidade de corte e de entrada, deve ser alterado os itens “Entrada” e “Corte” do campo
“Velocidades”. No primeiro será iserido a velodidade de entrada, está será utilizada, com
o sem rampa de entrada, na entrada da ferramenta na peça. Já o segundo item refere-
se a velocidade de corte a qual será utilizada após a ferramenta já ter realizado o
movimento de entrada. Os dois itens devem ser utilizados conforme recomendado pela
fabricante da ferramenta e os mesmo estão na unidade de medida mm/min.
O software possui alguns Tipos de Operação, sendo eles: Furação, Desbaste, Corte – Fora, Corte – Linha, Corte – Dentro
e Rebaixo Angular. Para selecionar qual tipo será utilizado para a estratégia deve-se
apenas selecionar o desejado. O tipo “Furação” será utilizado para realizar apenas
furações sem interpolação de ferramenta, normalmente utilizado quando se trabalha
com brocas. O tipo “Desbaste” pode ser utilizado para várias aplicações, como para furos
em que se deseja utilizar uma Fresa menor, ou até mesmo em rasgos de fundo de
armário em que se executa com Fresa menor. Para corte possui 3 tipos, o “Corte - Fora”
é normalmente utilizado para realizar a operação de corte da peça, na qual a fresa irá
contornar a linha fechada pela parte externa. A operação “Corte - Linha”, o centro da
fresa irá seguir a linha de corte, este pode ser utilizado tanto para corte como também
para fundos de armário. Já a operação “Corte - Dentro”, diferente da por fora, está contorna uma linha fechada por
dentro da mesma. A operação “Rebaixo Anular” ainda não foi implementada.

Quando se trabalha com o tipo de operação “Desbaste”, ao querer fazer um furo de 6mm com uma fresa de 6mm, o
software irá bloquear, pois não é indicado realizar operação deste tipo com fresa.
Entretanto, caso haja a necessidade de relizar operação assim, no campo “Como Broca”,
pode ser selecionado o item “Permitir usar como Broca”, com isso será permitido utilizar
a fresa com broca e realizar este tipo de operação descrito.

Nas 3 operações de Corte, o software determinará a posição inicial de corte

corforme o arquivo importado, caso queira mudar está posição, no campo “Ponto
Inicial”, pode selecionar o item “Usar ponto mais próximo de:”. Ao selecionar
ativará os itens “X” e “Y” nestes deve ser colocado o ponto de referência para o
ponto inicial de corte.

Também nas operações de Corte pode-se adicionar pontes. No campo de

“Pontes”, deve ser selecionado o item “Usar 4 Pontes por Peça” e então adicionar
o comprimento da ponte no item “Comp” e a altura no item “Alt”. O comprimento
da ponte deve levar em consideração que o comprimento é considerado o ponto
incial e final da posição da fresa, a qual tem como referência o seu centro, então se for utilizada uma fresa de 12mm
e comprimento da ponte de 30mm, o resultado do tamanho da ponte será 30mm menos 12mm, ou seja, será 18mm.

Por fim, no cadastro de estratégias pode-se selecionar para as operações de Corte com
linhas fechadas uma sequência de corte manual. Caso o item “Sequência Manual”
estiver descelecionado, a sequencia de corte será definida pelo software, caso queira
selecionar de chapa por chapa, manualmente qual peça deve ser cortada e em qual sequencia, basta seleciona-lo. A
definição de sequência manual se dará quando for clicado para exportar o Nesting, ao clicar, caso alguma estratégia
possua sequencia manual, abrirá uma nova janela na qual deve ser selecionado a ordem. Mais explicações sobre esta
janela está no item “Sequencia Manual” deste manual.

Ordem de Usinagem

Na Ordem de Usinagem é o local onde se define qual das estratégias será utilizada e em qual sequência. Para a mesma
Máquina, podem ser definidas diversas Ordens de Usinagem.

A Ordem pode ser selecionada no item “Ordem”. Caso

precise ser adicionado uma nova ordem, ao clicar no
botão “Novo” aparecerá uma nova janela na qual deve-
se escrever o nome da nova ordem de usinagem e então
clicar em “OK”. Caso queira deletar uma ordem, basta
selecionar a ordem desejada e clicar no botão “Deletar”.

Para adicionar alguma estratégia para a lista de

estratégias da ordem, deve-se ser selecionado a
estratégia e pressionar o botão “Inserir”. Caso queira
remover algum estratégia da lista, deve-se selecionar a desejada na lista e pressionar o botão “Remover”. Um ponto
de extrema importância é que a posição em que cada estratégia está na lista definirá a sua devida ordem. Portanto,
caso queira modificar a ordem, selecione a estratégia na lista e clique no botão “Cima” para mover para cima e “Baixo”
para mover para baixo. A estratégia mais de cima será a primeira a ser executada, e a mais de baixo a última.

Após ter realizado as alterações necessárias, antes de sair, caso deseje salvar basta clicar no botão “Salvar”, já caso
queira sair e descartar as alterações, deve-se clicar no botão “Cancelar”. O botão “Salvar”
não realizará o fechamento da janela, portanto, caso haja a necessidade de ir salvando
conforme o andamento das modificações, é possível.
