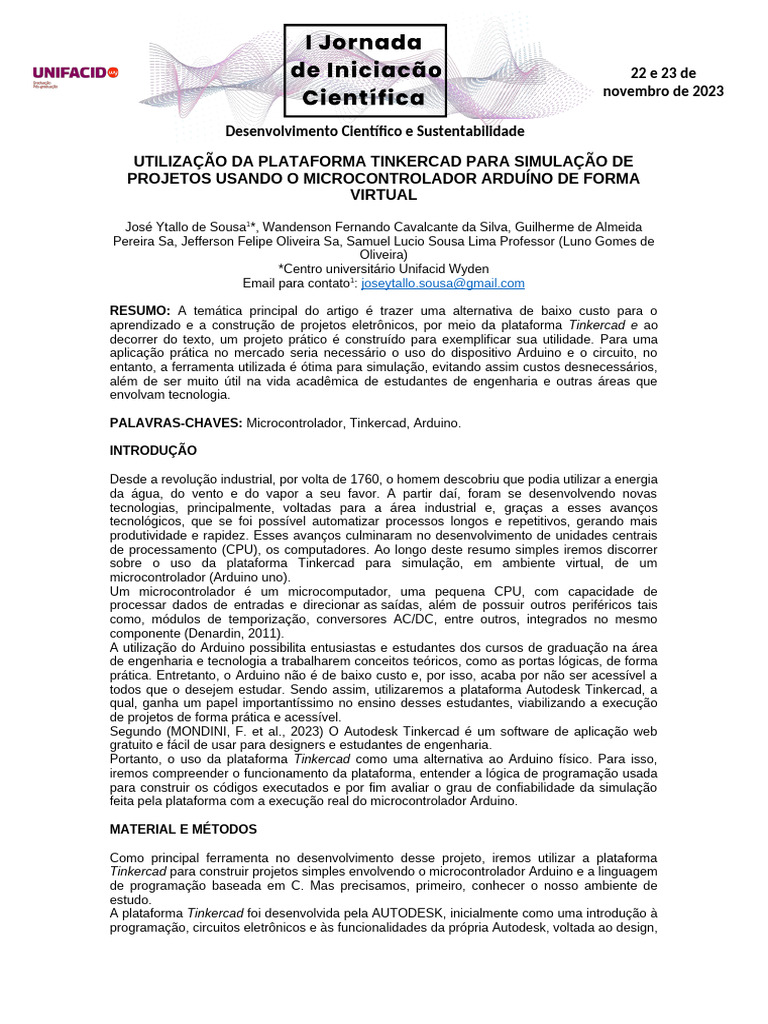

UTILIZAÇÃO DA PLATAFORMA TINKERCAD PARA SIMULAÇÃO DE
PROJETOS USANDO O MICROCONTROLADOR ARDUÍNO DE FORMA
VIRTUAL
José Ytallo de Sousa1*, Wandenson Fernando Cavalcante da Silva, Guilherme de Almeida
Pereira Sa, Jefferson Felipe Oliveira Sa, Samuel Lucio Sousa Lima Professor (Luno Gomes de
Oliveira)
*Centro universitário Unifacid Wyden
Email para contato1: [Link]@[Link]
RESUMO: A temática principal do artigo é trazer uma alternativa de baixo custo para o
aprendizado e a construção de projetos eletrônicos, por meio da plataforma Tinkercad e ao
decorrer do texto, um projeto prático é construído para exemplificar sua utilidade. Para uma
aplicação prática no mercado seria necessário o uso do dispositivo Arduino e o circuito, no
entanto, a ferramenta utilizada é ótima para simulação, evitando assim custos desnecessários,
além de ser muito útil na vida acadêmica de estudantes de engenharia e outras áreas que
envolvam tecnologia.
PALAVRAS-CHAVES: Microcontrolador, Tinkercad, Arduino.
INTRODUÇÃO
Desde a revolução industrial, por volta de 1760, o homem descobriu que podia utilizar a energia
da água, do vento e do vapor a seu favor. A partir daí, foram se desenvolvendo novas
tecnologias, principalmente, voltadas para a área industrial e, graças a esses avanços
tecnológicos, que se foi possível automatizar processos longos e repetitivos, gerando mais
produtividade e rapidez. Esses avanços culminaram no desenvolvimento de unidades centrais
de processamento (CPU), os computadores. Ao longo deste resumo simples iremos discorrer
sobre o uso da plataforma Tinkercad para simulação, em ambiente virtual, de um
microcontrolador (Arduino uno).
Um microcontrolador é um microcomputador, uma pequena CPU, com capacidade de
processar dados de entradas e direcionar as saídas, além de possuir outros periféricos tais
como, módulos de temporização, conversores AC/DC, entre outros, integrados no mesmo
componente (Denardin, 2011).
A utilização do Arduino possibilita entusiastas e estudantes dos cursos de graduação na área
de engenharia e tecnologia a trabalharem conceitos teóricos, como as portas lógicas, de forma
prática. Entretanto, o Arduino não é de baixo custo e, por isso, acaba por não ser acessível a
todos que o desejem estudar. Sendo assim, utilizaremos a plataforma Autodesk Tinkercad, a
qual, ganha um papel importantíssimo no ensino desses estudantes, viabilizando a execução
de projetos de forma prática e acessível.
Segundo (MONDINI, F. et al., 2023) O Autodesk Tinkercad é um software de aplicação web
gratuito e fácil de usar para designers e estudantes de engenharia.
Portanto, o uso da plataforma Tinkercad como uma alternativa ao Arduino físico. Para isso,
iremos compreender o funcionamento da plataforma, entender a lógica de programação usada
para construir os códigos executados e por fim avaliar o grau de confiabilidade da simulação
feita pela plataforma com a execução real do microcontrolador Arduino.
MATERIAL E MÉTODOS
Como principal ferramenta no desenvolvimento desse projeto, iremos utilizar a plataforma
Tinkercad para construir projetos simples envolvendo o microcontrolador Arduino e a linguagem
de programação baseada em C. Mas precisamos, primeiro, conhecer o nosso ambiente de
estudo.
A plataforma Tinkercad foi desenvolvida pela AUTODESK, inicialmente como uma introdução à
programação, circuitos eletrônicos e às funcionalidades da própria Autodesk, voltada ao design,
22 e 23 de
novembro de 2023
Desenvolvimento Científico e Sustentabilidade
a engenharia e ao entretenimento 3D. Trata-se essencialmente de um simulador online e
gratuito que contém ferramentas e circuitos eletrônicos que torna possível montar circuitos e
acoplar diversos dispositivos de maneira virtual.
Devido sua facilidade de uso e interface intuitiva, com o Tinkercad você pode:
QUADRO 1 - UTILIDADES DA PLATAFORMA TINKERCAD
UTILIDADE: DESCRIÇÃO:
Criar projetos em 3D Desenvolva modelos tridimensionais
Desenvolver seu próprio design Crie designs personalizados
Construção de circuitos elétricos Projete circuitos elétricos
Projetos com Arduino Integre componentes eletrônicos com o Arduino
Criação de novos projetos eletrônicos Explore a criação de projetos eletrônicos
Fonte: Adaptado de [Link]/blog/tinkercad
Agora que conhecemos um pouco mais sobre a plataforma, podemos embarcar na construção
de dois sistemas simples para exemplificar a utilidade dessa plataforma.
RESULTADOS E DISCUSSÕES
Com base no que foi apresentado sobre a plataforma Tinkercad, faz-se necessária uma análise
dos resultados sobre um projeto montado e executado com a finalidade de compreender a sua
construção, lógica e funcionamento. Diante disso, segue agora um exemplo de projeto para
irrigação de um jardim usando um sensor de umidade do solo e um motor cc.
Para a simulação será utilizado uma planta criada em apartamento, já que estará mais
protegida de situações como uma chuva, por exemplo, que pode danificar o microcontrolador.
Todo o projeto será feito na plataforma Tinkercad.
Os componentes utilizados serão:
QUADRO 2 – COMPONENTES UTILIZADOS NA MONTAGEM DO CIRCUITO
COMPONENTES: DESCRIÇÃO:
1 Arduino Uno R3 Microcontrolador
1 sensor de umidade do solo Sensor para detectar a umidade do solo
1 motor cc Faz o papel da bomba de água
5 leds Indicadores de porcentagem
5 resistores de 220 Ohms Não permitir uma sobrecorrente no sistema
Fonte: própio autor, 2023
O projeto funcionará da seguinte forma:
O Arduino irá ativar o sensor de umidade e fará a leitura de seu valor para fazer um cálculo da
porcentagem de umidade no solo. Dependendo da porcentagem da umidade, o Arduino irá ligar
o led que represente a faixa de porcentagem que o solo se encontra, sendo que abaixo de 20%
de umidade o led vermelho será acionado, e a cada 20% a mais de umidade que o Arduino
calcular os outros leds serão acionados conforme seus valores( umidade <= 20% , led
vermelho; umidade <= 40% , led laranja; umidade <= 60% , led amarelo; umidade <= 80% , led
verde; umidade > 80%, led azul).
O nível de umidade desejado irá variar conforme a espécie da planta ao qual o sistema esteja
instalado, esse valor deverá ser informado no sketch inserido no Arduino.
Após a ativação do led correspondente, o Arduino irá avaliar se a umidade está abaixo ou
acima do valor desejado. Caso esteja igual ou acima do valor desejado, o sistema apenas
deixará o led correspondente ligado para sinalizar o nível de umidade e não fará mais nada
22 e 23 de
novembro de 2023
Desenvolvimento Científico e Sustentabilidade
durante um período de espera de uma hora. Após o período de espera ocorrerá outra
verificação dos valores. Caso o nível de umidade esteja abaixo do nível desejado, o Arduino
informará com o led correspondente e acionará o motor cc (que em uma situação real seria
substituído por uma bomba ou válvula que seria responsável por levar a água até a planta). O
motor ficará acionado por 30 segundos, desativará e irá aguardar um minuto até a próxima
verificação. O processo será repetido quantas vezes forem necessárias até que o valor
desejado de umidade seja alcançado.
A representação do circuito na Tinkercad ficará da seguinte maneira:
FIGURA 1: Representação do circuito no tinkercad
Fonte: própio autor, 2023
CONCLUSÕES
Uma das formas de aplicar o conteúdo aprendido é usando-o no mercado, e, graças a
plataforma Tinkercad, podemos ter acesso a esse conhecimento e ao equipamento de forma
totalmente gratuita, gerando, assim, um maior número de pessoas capacitadas e com boas
ideias para o mercado brasileiro. A simulação feita para controle de irrigação mostra como essa
ferramenta pode auxiliar nos serviços domésticos. E com a plataforma do Tinkercad, não se faz
necessária a aquisição do dispositivo físico de imediato, pois toda a simulação pode ser feita
virtualmente, evitando, assim, gastos extras com reparos e outros tipos de imprevistos.
Por último, um relato sobre o uso de um contador com display de segmento na indústria como
fechamento à nossa análise do uso da plataforma Tinkercad para a construção de projetos no
microcontrolador Arduino de uma forma acessível.
O contador com display de segmento na indústria é uma eficaz ferramenta para contagem e
controle de produtos em linhas de produção. Ele pode se comunicar com sensores, como um
sensor em uma esteira de uma cervejaria que detecta e conta garrafas de vidro. Quando o
sensor é interrompido, o contador soma "1" a cada passagem de garrafa e liga a esteira.
Quando atinge seis garrafas, a esteira para e sinaliza para o operador embalar as garrafas,
reiniciando o processo quando concluído. Isso permite a automação do processo de
empacotamento sem interromper a linha principal de produção.
REFERENCIAS BIBLIOGRÁFICAS
Mondini, Fabiane, et al. "A CONSTRUÇÃO DE UM SEMÁFORO NO TINKERCAD." Expressa
Extensão 28.1 (2023): 191-201.
TÓFOLI, Marielena Fonseca; HIGA, Ricardo Akira. Estudo comparativo entre CLP e
microcontrolador em um elevador de baixa complexidade para carga. Revista Eletrônica e-
Fatec, v. 4, n. 1, p. 10-10, 2014.
