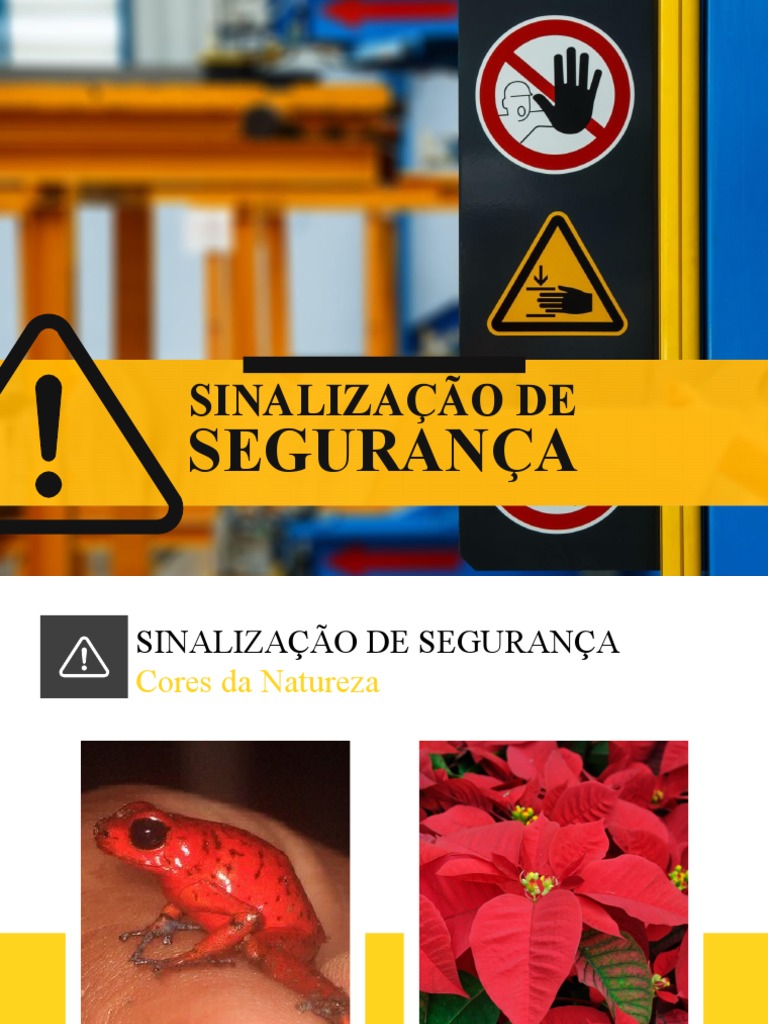

Sinalização De: Segurança

SINALIZAÇÃO DE
SEGURANÇA
SINALIZAÇÃO DE SEGURANÇA
Cores da Natureza
Sapinho ponta de flecha Bico de Papagaio

PERCEPÇÃO DAS CORES
A luz visível é composta por diversos comprimentos de

ondas compreendidos entre 380 nm e 780 nm
Cores do Espectro Vísivel
Cor Comprimento de onda Frequência
Vermelho ~ 625 - 740 nm ~ 480 - 405 THz
Laranja ~ 590 - 625 nm ~ 510 - 480 THz
Amarelo ~ 565 - 590 nm ~ 530 - 510 THz
Verde ~ 500 - 565 nm ~ 620 - 530 THz
Ciano ~ 485 - 500 nm ~ 620 - 600 THz
Azul ~440 - 485 nm ~ 680 - 620 THz
Violeta ~ 380 - 440 nm ~ 790 - 680 THz
Sensibilidade máxima encontra-se na faixa de 570 nm.

O que é e para que
serve a sinalização de
segurança?
Comunicação básica de segurança e meio
ambiente.
Escrita Cores Números

Identificação de equipamentos de
1
segurança
2 Delimitando área.
Objetivo
Fixar as cores que devem ser
usadas nos locais de trabalho Identificando canalizações (líquidos
3
para prevenção de acidentes. e gases).
4 Advertindo contra riscos

Legislação sobre o assunto
NR Sinalização de
26 Segurança
Segurança e saúde
ocupacional na
NR
mineração (22.19.10) 22
Segurança e saúde no
NR trabalho portuário
29 (Avexo V)
Proteção contra
incêndios
NR
IT - Bombeiro 23
NR
CIPA
5
Legislação sobre o assunto
NR Transporte, movimentação,
armazenagem e manuseio de
11 materiais.
Máquinas e NR
equipamentos. 12
NBR (Emprego de cores para
6493 tubulações)
Cores para segurança

NBR
7195
NFP
704
A utilização de cores
não dispensa o
emprego de outras
formas de prevenção.
Quais outras formas de prevenção podemos ter, além

da sinalização de segurança ?
Percepção visual
Contra cor
BRANCO
✌😐🏳🏱🏱🕆☟☺☠
VERDE
✌😐🏳🏱🏱🕆☟☺☠
AMARELO
✌😐🏳🏱🏱🕆☟☺☠
Vermelho
Sinais e avisos
Regulamentação de trânsito, saída, não use etc
Canalização e tubulações
Água de combate a incêndio
Riscos, maquinários e equipamentos
Dispositivos de paradas de emergência,

extintores, hidrantes, caixas de mangueiras, de
alarmes, mangueira de acetileno, etc.
Vermelho
Usado para distinguir e indicar equipamentos e aparelhos de
proteção e combate a incêndio.
Caixa de Alarme Bombas Hidrantes

Vermelho
Portas de Emergência Sirenes Placas de Sinalizaçao

Vermelho
Mangueira e cilindro de Aplicação de Botão de

Tubulação de Incêndio acetileno emergência
Vermelho
Sinalização de regulamentação de trânsito
Formato: Obrigação
Circular
Cores:
Fundo branco, tarja e
orla vermelha, letras e
símbolos pretos.
Proibição
Qual aplicação da cor Vermelho
segundo a
NR 5 e NR 29 ?
Amarelo
Sinais e avisos
Precauções contra riscos e indicar cuidado
Gases não liquefeitos
Obstrução (Colunas, vigas), parte inferior de

escadas, bordas de plataformas, placas de
advertência, etc
Amarelo
Deverá ser usado para indicar “CUIDADO” assinalado:
Corrimão e Parapeito Espelhos de escadas

(guarda corpo)
Amarelo
Colunas / Vigas a baixa Bordas de plataformas de

altura carregamento
Amarelo
Escavadeira Empilhadeiras Ponte Rolante

Amarelo
Guindaste Caminhão Munck Cancela

Amarelo
Amarelo
Sinalização de advertência no trânsito
Formato:
Quadrada – diagonal na posição
vertical
Cores:
Fundo amarelo, orla interna
preta, orla externa amarela,
símbolos ou legendas pretos.
Amarelo Qual a diferença ?
Sinalização horizontal
Qual a diferença?
Qual a diferença entre
as placas ?
Qual aplicação da cor

Amarelo segundo a
NR 5 e NR 29 ?
NBR 6493
Emprego de cores para tubulações
Vermelho: Materiais destinados a equipamentos de combate a incêndio
Laranja: Produtos químicos não gasosos, em geral.
Amarelo: Gases não liquefeitos.
Verde: Água em geral, exceto potável.
Verde Claro: Água potável.
Azul: Ar comprimido.
Marrom: Materiais Fragmentados (minérios).
Cinza Claro: Vácuo.
Cinza Escuro: Eletroduto.
Preto: Inflamáveis e combustíveis de alta viscosidade (ex. óleo combustível, asfalto,

alcatrão, piche, etc…)
NBR 6493
Anexo V – Rotulagem de Risco
Sinalização de Segurança
NBR 6493
Diamante de Hommel
Inflamabilidade
Riscos
Riscos a
0
saúde
1
Reatividade
2
Riscos 4
específicos
Ficha de Emergência
A ficha de emergência é um
documento de porte obrigatório
para o transporte de produtos
perigosos, conforme prevê o art.
22 do RTPP (regulamento para o
transporte de produtos perigosos)
aprovado pelo Dec. 96.044/88 e é
prevista ainda na Resolução
420/04 da ANTT.
Ficha de Emergência
NR 22.19.11.1
Padrão de Referência de cores
Denominação das Cores

Referência Padrão
Vermelho Amarelo Verde Preto Branco
Munsell Book of Colors 5R 4/14 5Y 8/12 2.5G 3/4 N 1.0/ N 9.5/
**Pantone 485C 108C 350C 419C -
C0 M100 C0 M9 Y94 C79 M0 Y87 C0 M0 Y0

*CMYK -
Y91 K0 K0 K76 K100
R255 G255
*RGB R255 G0 B23 R0 G61 B0 R0 G0 B0 -
B0
Branco
Sinais e avisos
Direção e circulação por meio de sinais
Vapor
Localização e coletores de resíduos,

localização de bebedouros, área em torno de
equipamentos de socorro ou outros
equipamentos de emergência.
Branco
Branco
CORROSIVO TÓXICO
6
Branco
Branco
Tubulação de Vapor
Preto
Sinais e avisos
Poderá ser usado em combinação com o branco
Inflamáveis e combustíveis de alta viscosidade
(Óleo Lubrificante, asfalto, óleo combustível,
alcatrão, piche etc)
Cilindros de oxigênio industrial

Preto
Canalizações de combustíveis de alta viscosidade

Preto
Cilindros de Oxigênio Caminhão tanque

Azul
Sinais e avisos
Usado para indicar “Cuidado”
Avisos em equipamentos fora de uso.
Ar comprimido
Prevenção de movimento acidental de

qualquer equipamento em manutenção.
Avisos colocados em ponto de arranque de
fontes de potência.
Azul
Tubulações de ar comprimido
Azul
Óxido Nitroso
Azul
Substâncias que em contato com água emitem gases inflamáveis
GÁS OU MISTURA COR PADRONIZADA
Acetileno Bordô
Ar Comprimido Industrial Azul Claro
Ar Comprimido Medicinal ¼ Verde e ¾ Cinza Claro
Ar Comprimido Mergulho ¼ Azul e ¾ Amarelo
Argônio Marrom
Carbogênico ¼ Alumínio e ¾ Preto
Carbônico Alumínio
Conservare Bege
Etil-5 ¼ Violeta e ¾ Cinza Claro
Etileno Violeta
Gás Marrom (24% / 76%) ¼ Amarelo e ¾ Cinza Claro
Gás – verde (8% / 92%) ¼ Amarelo e ¾ Cinza Claro
Hélio Laranja
Hidrogênio Amarelo
Mistura GE Bege
Nitrogênio Cinza Claro
Óxido Nitroso Azul Marinho
Oxigênio Preto
Oxigênio Medicinal Verde
Stargold (todos) Dourado
Starflame – GC2 Laranja
Verde
Sinais e avisos
Caixas de equipamentos de socorros de
urgência.
Quadro para exposição de avisos.
Emblemas de segurança.
Canalizações de água
Caixas contendo EPI´s.

Mangueiras de oxigênio (solda).
Chuveiros de segurança, lava olhos, macas,
Verde
Verde
Verde
Laranja
Sinais e avisos
Usado para indicar alerta.
Canalizações contendo ácidos
Partes móveis de máquinas e equipamentos.

Partes internas que possam ser removidas.
Faces externas de polias e engrenagens.
Bordas de serras e prensas.
Laranja
Laranja
Laranja
Laranja
Laranja
Laranja
Laranja
Púrpura
Sinais e avisos
Avisos de radiações elétromagnéticas
penetrantes de particulas nucleares
Portas e aberturas que dão acesso a locais onde

se manipulam ou armazenam materiais
radioativos e materiais contaminados.
Púrpura
Púrpura
Púrpura
Lilás
Canalizações de alcális
As refinarias de petróleo poderão utilizar o

lilás para identificação de lubrificantes
Cinza Claro
Canalizações de vácuo
Cinza Escuro
Identificar eletrodutos
Cilindros de nitrogenio
Cinza Escuro
Alumínio
Canalizações de gases liquefeitos, inflamáveis
e combustíveis de baixa viscosidade (óleo
diesel, gasolina, querosene, óleo lubrificante
etc.)
Alumínio
Alumínio
Alumínio
Marrom
Canalizações de gases liquefeitos, inflamáveis
e combustíveis de baixa viscosidade (óleo
diesel, gasolina, querosene, óleo lubrificante
etc.)Identificar qualquer fluído não
identificável pelas demais cores.
Argônio em cilindros de gases

Marrom
SINALIZAÇÃO
DE SEGURANÇA
26.2 - O corpo das

máquinas deverá ser
pintado em branco,
preto ou verde.
26.3
Canalizações
industriais, aplicação
de cores em toda a
sua extensão.
26.3.2
Se houver necessidade
de diferenciar. Usar
26.3.1 Canalizações
faixas de cores
de água diferenciada
aplicadas sobre a cor
das demais.
básica.
26.3.4
Todos os acessórios da tubulações serão
pintados nas cores básicas de acordo com a
natureza do produto transportado.
26.3.5
Sentido de transporte do fluído, indicado por
meio de seta pintada em cor de contraste.
26.3.6
Tanques fixos ou
depósitos deverão
ser identificados
pelo mesmo
sistema de cores
que as
canalizações.

Sinalização De: Segurança

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Sinalização De: Segurança

Enviado por

Direitos autorais:

Formatos disponíveis

SINALIZAÇÃO DE

Sapinho ponta de flecha Bico de Papagaio

A luz visível é composta por diversos comprimentos de

Cor Comprimento de onda Frequência

Vermelho ~ 625 - 740 nm ~ 480 - 405 THz

Laranja ~ 590 - 625 nm ~ 510 - 480 THz

Amarelo ~ 565 - 590 nm ~ 530 - 510 THz

Verde ~ 500 - 565 nm ~ 620 - 530 THz

Ciano ~ 485 - 500 nm ~ 620 - 600 THz

Azul ~440 - 485 nm ~ 680 - 620 THz

Violeta ~ 380 - 440 nm ~ 790 - 680 THz

Sensibilidade máxima encontra-se na faixa de 570 nm.

Escrita Cores Números

4 Advertindo contra riscos

Cores para segurança

Quais outras formas de prevenção podemos ter, além

Riscos, maquinários e equipamentos

Dispositivos de paradas de emergência,

Caixa de Alarme Bombas Hidrantes

Portas de Emergência Sirenes Placas de Sinalizaçao

Mangueira e cilindro de Aplicação de Botão de

Riscos, maquinários e equipamentos

Obstrução (Colunas, vigas), parte inferior de

Corrimão e Parapeito Espelhos de escadas

Colunas / Vigas a baixa Bordas de plataformas de

Escavadeira Empilhadeiras Ponte Rolante

Guindaste Caminhão Munck Cancela

Sinalização de advertência no trânsito

Qual aplicação da cor

Vermelho: Materiais destinados a equipamentos de combate a incêndio

Laranja: Produtos químicos não gasosos, em geral.

Amarelo: Gases não liquefeitos.

Verde: Água em geral, exceto potável.

Verde Claro: Água potável.

Marrom: Materiais Fragmentados (minérios).

Cinza Claro: Vácuo.

Cinza Escuro: Eletroduto.

Preto: Inflamáveis e combustíveis de alta viscosidade (ex. óleo combustível, asfalto,

Denominação das Cores

Munsell Book of Colors 5R 4/14 5Y 8/12 2.5G 3/4 N 1.0/ N 9.5/

**Pantone 485C 108C 350C 419C -

C0 M100 C0 M9 Y94 C79 M0 Y87 C0 M0 Y0

Riscos, maquinários e equipamentos

Localização e coletores de resíduos,

Riscos, maquinários e equipamentos

Cilindros de oxigênio industrial

Canalizações de combustíveis de alta viscosidade

Cilindros de Oxigênio Caminhão tanque

Riscos, maquinários e equipamentos

Prevenção de movimento acidental de

Riscos, maquinários e equipamentos

Caixas contendo EPI´s.

Riscos, maquinários e equipamentos

Partes móveis de máquinas e equipamentos.

Riscos, maquinários e equipamentos

Portas e aberturas que dão acesso a locais onde

Riscos, maquinários e equipamentos

As refinarias de petróleo poderão utilizar o

Riscos, maquinários e equipamentos

Argônio em cilindros de gases

26.2 - O corpo das

Você também pode gostar
