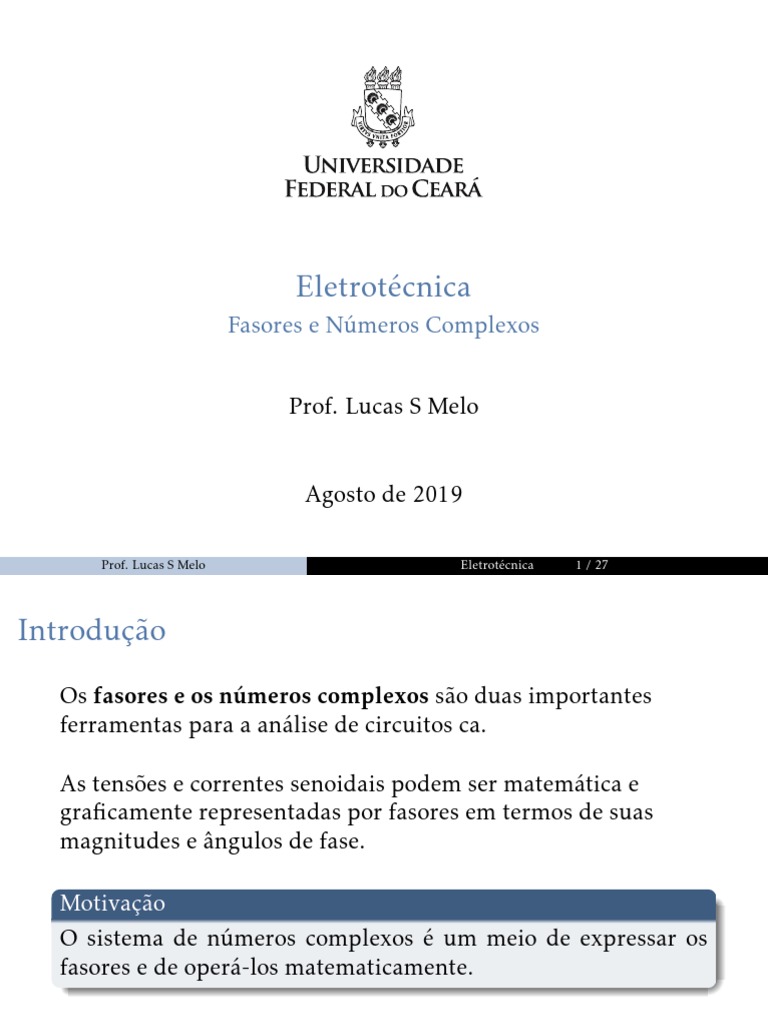

Eletrotécnica

Fasores e Números Complexos

Prof. Lucas S Melo

Agosto de 2019

Prof. Lucas S Melo Eletrotécnica 1 / 27

Introdução

Os fasores e os números complexos são duas importantes

ferramentas para a análise de circuitos ca.

As tensões e correntes senoidais podem ser matemática e

graficamente representadas por fasores em termos de suas
magnitudes e ângulos de fase.

Motivação
O sistema de números complexos é um meio de expressar os
fasores e de operá-los matematicamente.

Prof. Lucas S Melo Eletrotécnica 2 / 27

Fasor

Definição
Um fasor é uma representação gráfica semelhante a um vetor,
mas em geral refere-se a grandezas que variam no tempo como
as ondas senoidais.

Os ângulos positivos são medidos no sentido antihorário a

partir da referência (0◦ ) e os ângulos negativos são medidos no
sentido horário a partir da referência.
Prof. Lucas S Melo Eletrotécnica 3 / 27
Fasor

A Figura abaixo mostra um fasor de magnitude |A| que gira

com velocidade angular ω.

Prof. Lucas S Melo Eletrotécnica 4 / 27

Representação Fasorial de uma Onda Senoidal e
Co-senoidal

Um ciclo completo de uma senóide pode ser representado pela

rotação de um fasor que gira 360º.
O valor instantâneo da onda senoidal em qualquer ponto da
senóide é igual à distância vertical da extremidade do fasor ao
eixo horizontal.
Prof. Lucas S Melo Eletrotécnica 5 / 27
Representação Fasorial de uma Onda Senoidal e
Co-senoidal

Na figura acima aocomprimento do fasor é a hipotenusa do

triângulo, e a projeção vertical, o seu cateto oposto.
Assim, o cateto oposto do triângulo reto é igual à hipotenusa
vezes o seno do ângulo θ e representa o valor instantâneo da
senóide.

Prof. Lucas S Melo Eletrotécnica 6 / 27

Representação Fasorial de uma Onda Senoidal e
Co-senoidal

O período e a frequência da onda senoidal estão relacionados à

velocidade de rotação do fasor.

Definição
A velocidade de rotação do fasor é denominada de velocidade
angular, ω. Quando um fasor gira a uma velocidade ω, então ω·t
representa o ângulo instantâneo do fasor que pode ser expresso
como:

θ = ω·t (1)

Prof. Lucas S Melo Eletrotécnica 7 / 27

Diagramas Fasoriais

A onda senoidal mostrada na figura acima é definida

matematicamente como:

v(t) = Vp · sen(ω · t + 45◦ ) (2)

Assim, esse fasor tem amplitude igual a Vp , gira a uma
velocidade angular ω, e tem um ângulo de fase igual a 45◦ .

Prof. Lucas S Melo Eletrotécnica 8 / 27

Sistemas de Números Complexos

Os números complexos permitem operações matemáticas com

fasores e são úteis na análise de circuitos ca.
A álgebra de números complexos é uma extensão da álgebra de
números reais.
Os números reais constituem um sub-conjunto dos números
complexos.
Os números complexos são formados pelos números reais e
pelos números imaginários.

Prof. Lucas S Melo Eletrotécnica 9 / 27

Sistemas de Números Complexos

N umeros Complexos = N um. Reais + N um. Imaginarios

Os números imaginários são distinguidos dos números reais

pelo uso do operador j ou i.

Definição
A representação de um número complexo é dada pela soma al-
gébrica da componente real, a, e da componente imaginária, j ·b.

z = ±a ± j · b (3)
Em que:
√
j = −1 (4)
Prof. Lucas S Melo Eletrotécnica 10 / 27
Plano Complexo

Um número complexo pode ser representado por um ponto no

plano complexo. No plano complexo o eixo horizontal é
denominado de eixo real, e o eixo vertical, de eixo imaginário.

Prof. Lucas S Melo Eletrotécnica 11 / 27

Plano Complexo

Uma posição angular pode ser representada em um plano

complexo como mostra a Figura:

Prof. Lucas S Melo Eletrotécnica 12 / 27

Forma Retangular e Forma Polar

Existem duas formas de representação de números complexos,

usadas para representar grandezas fasoriais:
polar;
retangular.
Cada uma apresenta vantagens quando usadas na análise de
circuitos, dependendo da aplicação.

Prof. Lucas S Melo Eletrotécnica 13 / 27

Forma Retangular

Um fasor, em qualquer quadrante de um plano complexo, pode

ser completamente especificado numa forma de notação
cartesiana ou retangular como:

A = ±xa ± j · ya (5)

Prof. Lucas S Melo Eletrotécnica 14 / 27

Forma Retangular

Definição
Portanto, um fasor é uma grandeza complexa.
Qualquer que seja o quadrante em que esteja situado o fasor A,
seu módulo é dado por:
q
|A| = xa 2 + ya 2 (6)

Prof. Lucas S Melo Eletrotécnica 15 / 27

Forma Retangular

A abertura angular, no 1º e 4º quadrante, que o fasor faz com o

eixo real positivo de referência é dada por:

!
±ya
θ = arctg (7)
xa

Prof. Lucas S Melo Eletrotécnica 16 / 27

Forma Retangular

O ângulo θ no 2º e 3º quadrantes é definido como:

!
y
θ = ±180 ± arctg a
◦
(8)
xa

Prof. Lucas S Melo Eletrotécnica 17 / 27

Forma Polar

O fasor A quando representado na forma polar consiste da

magnitude |A| e da posição angular relativa ao eixo real,
expresso como:

|A| ±θ (9)
Assim, é possível fazer operações:

Form. Retangular ⇐⇒ Form. P olar

A = ±xa ± j · ya = |A| · (cosθ + j · senθ) (10)

q  ±y
A = xa2 + ya2 arctg ±xa = |A| ±θ (11)
a

Prof. Lucas S Melo Eletrotécnica 18 / 27

Operação Matemática com Grandezas Complexas

Os fasores, representados por números complexos, podem ser

somados, subtraídos, multiplicados e divididos, além das
operações de potenciação, raiz, e logaritmo.

Soma
Seja os fasores A e B definidos como A = a + j · b e B = c + j · d. A
soma de A e B é dada por:

C = A + B = (a + c) + j · (b + d) (12)

Prof. Lucas S Melo Eletrotécnica 19 / 27

Operação Matemática com Grandezas Complexas

Representação gráfica da soma de fasores:

Prof. Lucas S Melo Eletrotécnica 20 / 27

Operação Matemática com Grandezas Complexas

Subtração
Seja os fasores A e B definidos como A = a + j · b e B = c + j · d. A
subtração de A e B é dada por:

C = A − B = (a − c) + j · (b − d) (13)

Prof. Lucas S Melo Eletrotécnica 21 / 27

Operação Matemática com Grandezas Complexas

Representação gráfica da subtração de fasores:

Prof. Lucas S Melo Eletrotécnica 22 / 27

Operação Matemática com Grandezas Complexas

Produto
Seja os fasores A e B definidos como A = a + j · b e B = c + j · d. O
produto de A e B é dada por:

C = A · B = (a + j · b) · (c + j · d) = (a · c − b · d) + j · (a · d + b · c) (14)

Ou,

A · B = |A| θ1 · |B| θ2 = (|A| · |B|) θ1 + θ2 (15)

Prof. Lucas S Melo Eletrotécnica 23 / 27

Operação Matemática com Grandezas Complexas
Divisão
Seja os fasores A e B definidos como A = a + j · b e B = c + j · d. A
divisão de A por B é dada por:

A (a + j · b) (a + j · b) (c − j · d)
C= = = · (16)
B (c + j · d) (c + j · d) (c − j · d)
Ou,

A |A| θ1 |A|
= = θ − θ2 (17)
B |B| θ2 |B| 1

Prof. Lucas S Melo Eletrotécnica 24 / 27

Exercícios

1. Converter os seguintes números complexos da forma

retangular para a forma polar e indicar no plano complexo o
quadrante a que pertencem:
A = 8+j ·6
A = −7 + j · 10
A = −12 + j · 18
2. Converter as seguintes quantidades polares para a forma
retangular:
10 30◦
200 −45◦
4 135◦

Prof. Lucas S Melo Eletrotécnica 25 / 27

Exercícios

3. Calcule as seguintes operações:

(−10 − j · 20)/(10 30◦ )
(8 + j · 6) · (10 − j · 5)
(100 50◦ )/(25 20◦ )

Prof. Lucas S Melo Eletrotécnica 26 / 27

Este material é baseado na apostila de Circuitos em Corrente
Alternada, produzida pela professora Ph.D Ruth Pastôra Saraiva
Leão, do Departamento de Engenharia Elétrica da Universidade
Federal do Ceará - UFC.

Prof. Lucas S Melo Eletrotécnica 27 / 27
