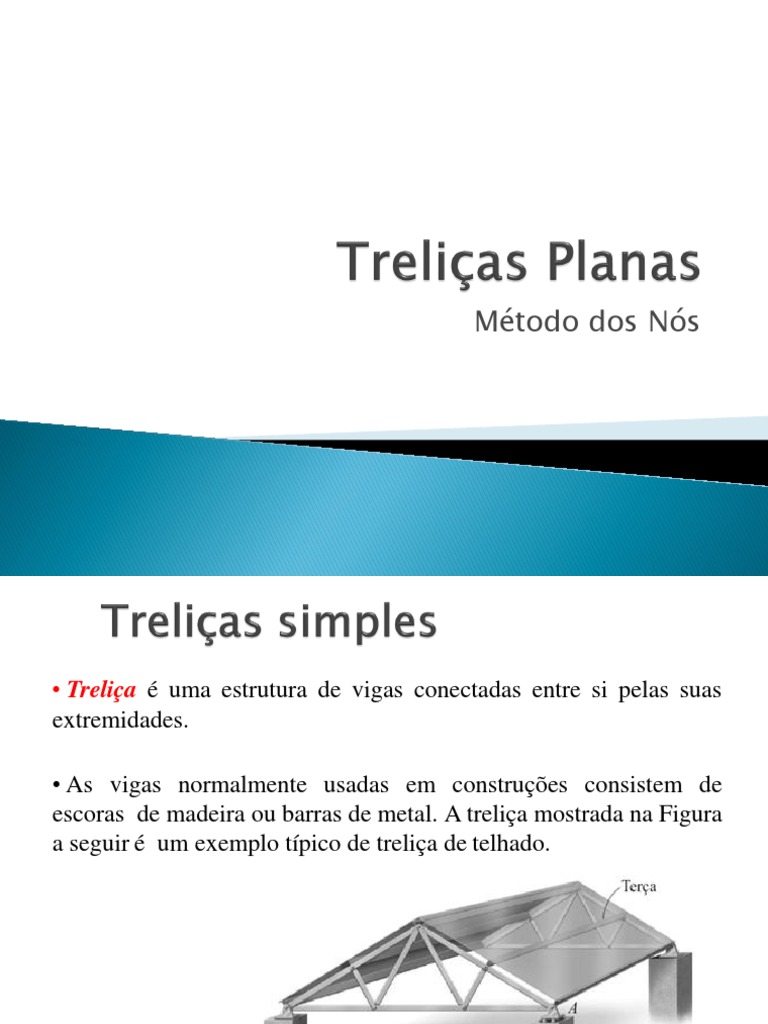

Método dos Nós
• Treliça é uma estrutura de vigas conectadas entre si pelas suas
extremidades.
• As vigas normalmente usadas em construções consistem de
escoras de madeira ou barras de metal. A treliça mostrada na Figura
a seguir é um exemplo típico de treliça de telhado.
• Treliças Planas são aquelas que se distribuem em um único
plano e geralmente são utilizadas na sustentação de telhados e
pontes.
• Na figura abaixo, a carga do telhado é transmitida à treliça nos
pontos de conexão dos elementos por meio de uma série de
travessas.
• Como esse peso atua no mesmo plano da treliça, as análises das
forças desenvolvidas nos membros da treliça serão
bidimensionais.
No caso de uma ponte, o peso no tabuleiro é primeiro
transmitido para as longarinas e para as vigas de piso e,
finalmente, para os nós das duas treliças laterais.
Assim como no telhado, as forças na ponte de
treliça também são coplanares.
Para projetar os elementos e as conexões de uma treliça, é necessário,
em primeiro lugar, determinar a força desenvolvida em cada elemento
quando a treliça é submetida a determinado carregamento. Para isso,
faremos duas hipóteses importantes:
▪ Todas as cargas são aplicadas nos nós.
▪ Os membros são unidos por pinos lisos.
Devido a esses dois pressupostos,
cada membro de treliça agirá
como um membro de duas
forças e, portanto, a força
atuando em cada extremidade do
membro será direcionada ao
longo do eixo do membro.
• Se uma força tende a alongar o elemento, é chamado de
força de tração (T); enquanto, se ela tende a encurtar o
elemento, é chamada de força de compressão (C).
• Os elementos sob compressão devem ser mais espessos que
os elementos sobre tração, devido ao efeito de deformação ou
flambagem de coluna que ocorre quando um elemento está
sob compressão.
Para evitar a perda de estabilidade, a forma de uma treliça
deve ser suficientemente rígida.
• A forma geométrica rígida ou estável mais simples é a de
um triângulo.
• Se os três membros são conectados por pinos em suas
extremidades, eles formam uma treliça triangular que será
rígida.
Unir dois ou mais membros e conectá-los a um novo nó D
forma uma treliça maior que continua a ser simples.
Para analisar ou projetar uma treliça, é necessário determinar a
força em cada um de seus membros. Uma maneira de fazer isso
é usar o método dos nós.
Como os membros de uma treliça plana são membros de duas
forças retos situados em um único plano, cada nó está sujeito a
um sistema de forças que é coplanar e concorrente.
Por exemplo, três forças atuam
sobre o pino B, a saber, a força de
500 N e as forças exercidas pelos
membros BA e BC.
O diagrama de corpo livre do pino é mostrado na Figura a seguir.
Os esforços são demonstrados
isolando-se o nó com
pequenos segmentos do
membro conectados ao pino.
• Ao usar o método dos nós, sempre comece em um nó que
tenha pelo menos uma força conhecida e, no máximo, duas
forças desconhecidas.
• Desse modo, a aplicação de ΣFx = 0 e ΣFy = 0 produz duas
equações algébricas que podem ser resolvidas para as duas
incógnitas. Ao aplicar essas equações, o sentido correto de
uma força de membro desconhecida pode ser determinado.
• O sentido correto da direção de uma força do membro
incógnito pode, em muitos casos, ser determinado ‘por
observação’.
• Em casos mais complexos, o sentido de uma força do
membro incógnito pode ser assumido. Em geral, como
esforço de tração (T).
• Uma vez que uma força de membro incógnito é
encontrada, use sua intensidade e sentido corretos no
diagrama de corpo livre do nó subsequente.
▪ Desenhe o diagrama de corpo livre de um nó tendo pelo
menos uma força conhecida e no máximo duas forças
desconhecidas. (Se esse nó estiver em um dos suportes,
então pode ser necessário primeiro calcular as reações
externas no suporte.)
▪ Oriente os eixos x e y de modo que as forças no diagrama
de corpo livre possam ser facilmente decompostas em suas
componentes x e y e, depois, aplique as duas equações de
equilíbrio de força ΣFx = 0 e ΣFy=0. Resolva para as duas
forças de membro desconhecidas.
