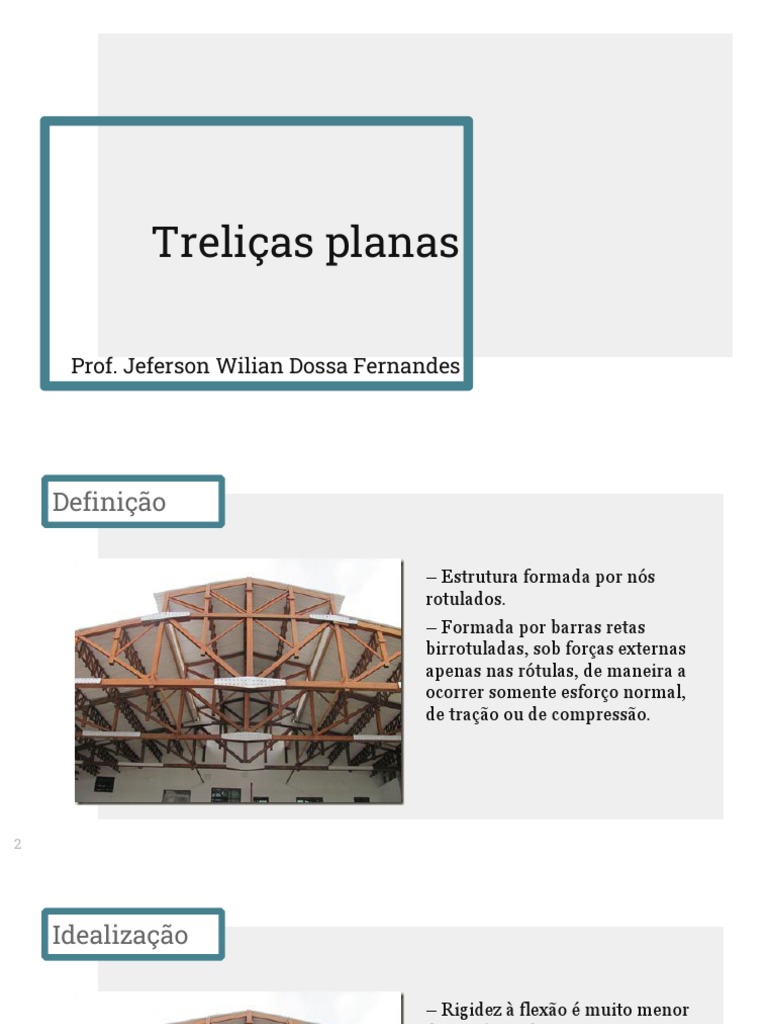

Treliças planas

Prof. Jeferson Wilian Dossa Fernandes

 Definição

– Estrutura formada por nós

rotulados.
– Formada por barras retas
birrotuladas, sob forças externas
apenas nas rótulas, de maneira a
ocorrer somente esforço normal,
de tração ou de compressão.

2
 Idealização

– Rigidez à flexão é muito menor

do que à axial.
– Eixos geométricos das barras
alinham-se pelos pontos nodais.
– Peso próprio pequeno
comparativamente às forças
diretamente aplicadas aos pontos
nodais.

3
 Idealização

4
 Aplicações

5
 Modelo estrutural

6
 Modelo estrutural

7
 Classificação quanto à disposição das barras

Plana ou espacial

8
 Treliças
usuais

9
 Treliças usuais

10
 Classificação quanto ao equilíbrio
r = nº de reações de apoio
• Hipostática, isostática e hiperestática. d = dimensão da treliça
• Relação necessária mas não suficiente: n = nº de nós
b = nº de barras

11
 Classificação quanto ao equilíbrio - Exemplos

12
 Classificação quanto ao equilíbrio - Exemplos

13
 Método dos nós

Esse método baseia-se no fato de que, se a treliça inteira está em equilíbrio, cada
um de seus nós também está em equilíbrio.

14
 Método dos nós - Procedimento

• Desenhe o diagrama de corpo livre de um nó tendo pelo menos uma força conhecida
e no máximo duas forças incógnitas. (Se esse nó estiver em um dos apoios, então pode
ser necessário calcular primeiramente as reações externas no apoio.)
• Use um dos dois métodos descritos anteriormente para estabelecer o sentido de uma
força incógnita.
• Oriente os eixos x e y de modo que as forças no diagrama de corpo livre possam ser
facilmente decompostas em suas componentes x e y e, depois, aplique as duas
equações de equilíbrio de forças ΣFx = 0 e ΣFy = 0. Resolva para as duas forças de
membro incógnitas e verifique seu sentido correto.

15
 Método dos nós - Procedimento

• Usando os resultados calculados, continue a analisar cada um dos outros nós.

Lembre-se de que um membro sob compressão “empurra” o nó e um membro sob
tração “puxa” o nó. Além disso, certifique-se de escolher um nó que tenha pelo menos
uma força conhecida e no máximo duas forças incógnitas.

16
 Método dos nós - Exemplo 6.1

17
 Método dos nós - Exemplo 6.1

18
 Método dos nós - Exemplo 6.2

19
 Método dos nós - Exemplo 6.2

20
 Casos especiais e simplificações

21
 Método das seções
Quando precisamos encontrar a força em apenas alguns membros de uma treliça,
podemos analisá-la usando o método das seções. Esse método baseia-se no
princípio de que, se uma treliça está em equilíbrio, então qual quer segmento dela
também está em equilíbrio.

22
 Exemplo 6.4
Determinar os esforços nas barras AB, DI e HI;

23
 Exemplo 6.5
Determinar os esforços na treliça abaixo;

24
 Exemplo 6.5
Determinar os esforços na treliça abaixo;

25
 Exemplo 6.5
Determinar os esforços na treliça abaixo;

26
 Exemplo 6.6
Determinar os esforços na treliça abaixo;

27
