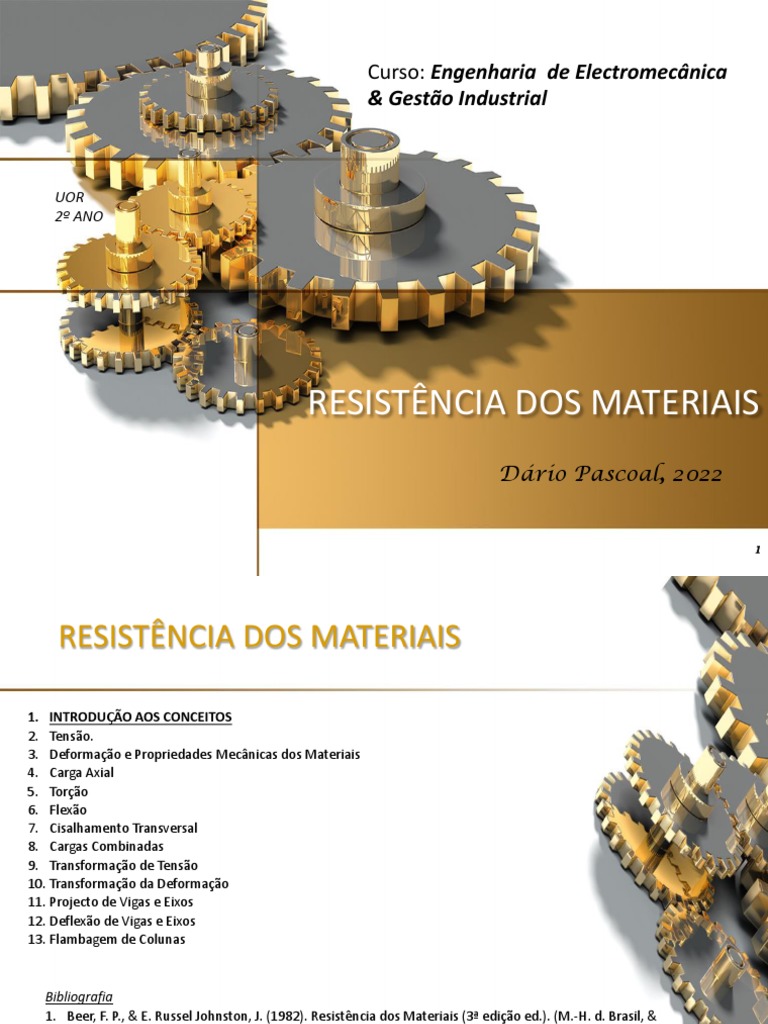

UOR
2º ANO
1
RESISTÊNCIA DOS MATERIAIS
Bibliografia
1. Beer, F. P., & E. Russel Johnston, J. (1982). Resistência dos Materiais (3ª edição ed.). (M.-H. d. Brasil, &
1. Pearson Education do Brasil, Trads.) Brasil: McGraw-Hill do Brasil.
2. Hibbeler, R. C. (2003-2004). Resistência dos Materiais (5ª Edição ed.). S. Paulo, Brasil: Pearson
Education, Brasil.
3. Beer, F. P., & E. Russel Johnston, J. (2008). Mecânica dos Materiais (5ª edição ed.). (M.-H. d. Brasil, & 1.
Pearson Education do Brasil, Trads.) Brasil: McGraw-Hill do Brasil.
2
RESISTÊNCIA DOS MATERIAIS
UNIT. 2 – TENSÃO
3
ESFORÇOS SOLICITANTES
𝑁= 𝜎𝑚𝑒𝑑 ∗ ∆𝐴
𝐴
𝑉𝑧 = 𝜏𝑧 ∗ 𝑑𝐴
𝐴
𝑇= (𝜏𝑧 𝑦 − 𝜏𝑦 𝑧)𝑑𝐴
𝐴
4
ESFORÇOS SOLICITANTES _ Teorema de Corte
5
INTRODUÇÃO AOS CONCEITOS DE TENSÃO
TENSÃO
Indica a Intensidade da Força Interna sobre um plano Específico
(ou área) que passa por determinado ponto.
Ela pode ser considerada NORMAL, quando perpendicular ao
plano e CISALHANTE quando é paralela a um plano transversal
6
INTRODUÇÃO AOS CONCEITOS DE TENSÃO
TENSÃO NORMAL
É perpendicular ao plano e é simbolizado pela letra grega 𝝈
(sigma).
Se esta força tender a “apertar” o corpo então é considerada
Tensão de TRAÇÃO e é dita POSITIVA. Se tender a “Esticar”
o corpo, então é Tensão de COMPRESSÃO e é dita
NEGATIVA. A Tensão Normal em uma pequena área de um
corpo apresenta a seguinte forma:
∆𝐹𝑧
𝜎𝑧 = lim
∆𝐴→0 ∆𝐴
𝑷
𝑑𝐹 = 𝜎𝑑𝐴 𝝈=
𝐴 𝑨 7
INTRODUÇÃO AOS CONCEITOS DE TENSÃO
TENSÃO CISALHANTE (Tangencial)
É paralela ao plano transversal e é simbolizado pela letra
grega 𝝉 (tau).
Os componentes da Tensão de Cisalhamento são:
∆𝑉𝑥 ∆𝑉𝑦
𝜏𝑧𝑥 = lim 𝜏𝑧𝑦 = lim Tal que ∆𝑉 → Força Cortante
∆𝐴→0 ∆𝐴 ∆𝐴→0 ∆𝐴
8
Breve análise dos métodos de Estática
9
Breve análise dos métodos de Estática
Tipos de APOIOS y
Permite que a estrutura se
desloque no Eixo X & Momento
1º Genero x
y
NÃO Permite que a estrutura se
desloque em X nem Y, sim Momento
2º Genero Reação Horizontal x
Momento y
3º Genero NÃO Permite NADA
x
Reação Vertical
10
UNIT. 1 – INTRODUÇÃO AOS CONCEITOS GERAIS
PRINCÍPIO FUNDAMENTAL
Toda parte de um sólido em equilíbrio, também está em equilíbrio e à qual se aplicam
as equações da estática
Através das equações de equilíbrio Σ e Σ , calculam-se as resultantes dos
esforços internos. A variação dessas ações nessa seção é indeterminada e para
se ter uma noção mais precisa, é necessário estudar as peças deformadas. As
equações de equilíbrio devem ser satisfeitas a fim de impedir que o corpo se
translade com movimento acelerado e que tenha rotação, em outras palavras,
para que sofra um movimento de corpo rígido
11
Breve análise dos métodos de Estática
𝐴𝑦 = 0 ; 𝐶𝑦 = 30
𝐶𝑥 = −𝐴𝑥 ; 𝐴𝑦 + 𝐶𝑦 = +30𝑘𝑁
𝐴𝑥 = +40
12
Breve análise dos métodos de Estática
FAB e FBC:
)
13
TENSÕES nos elementos de uma Estrutura
14
TENSÕES nos elementos de uma Estrutura
15
Carga Axial e Tensão Normal
∆𝐹𝑧
𝜎𝑧 = lim
∆𝐴→0 ∆𝐴 16
TENSÃO DE CISALHAMENTO
TAREFA
Investigar sobre os 3 módulos de elasticidade dos materiais em
relação a:
• Definições
• Aplicações e Deduções
∆𝑉𝑥
𝜏𝑧𝑥 = lim
∆𝐴→0 ∆𝐴
17
TENSÃO DE CISALHAMENTO
Cisalhamento Simples
𝑃 𝐹
𝜏𝑚é𝑑 = =
𝐴 𝐴
Cisalhamento Duplo
𝑃 𝐹/2 𝐹
𝜏𝑚é𝑑 = = =
𝐴 𝐴 2𝐴
18
TENSÃO DE ESMAGAMENTO
TAREFA
Obtém-se dividindo a carga P pela área do rectângulo que
representa a projecção do parafuso sobre a secção da placa. Essa
área é achada pela espessura (t) e o diâmetro (d) do parafuso
𝑃 𝑃
𝜎𝑒 = =
𝐴 𝑡𝑑
19
APLICAÇÃO À ANÁLISE E PROJECTO DE ESTRUTURAS SIMPLES
TAREFA
