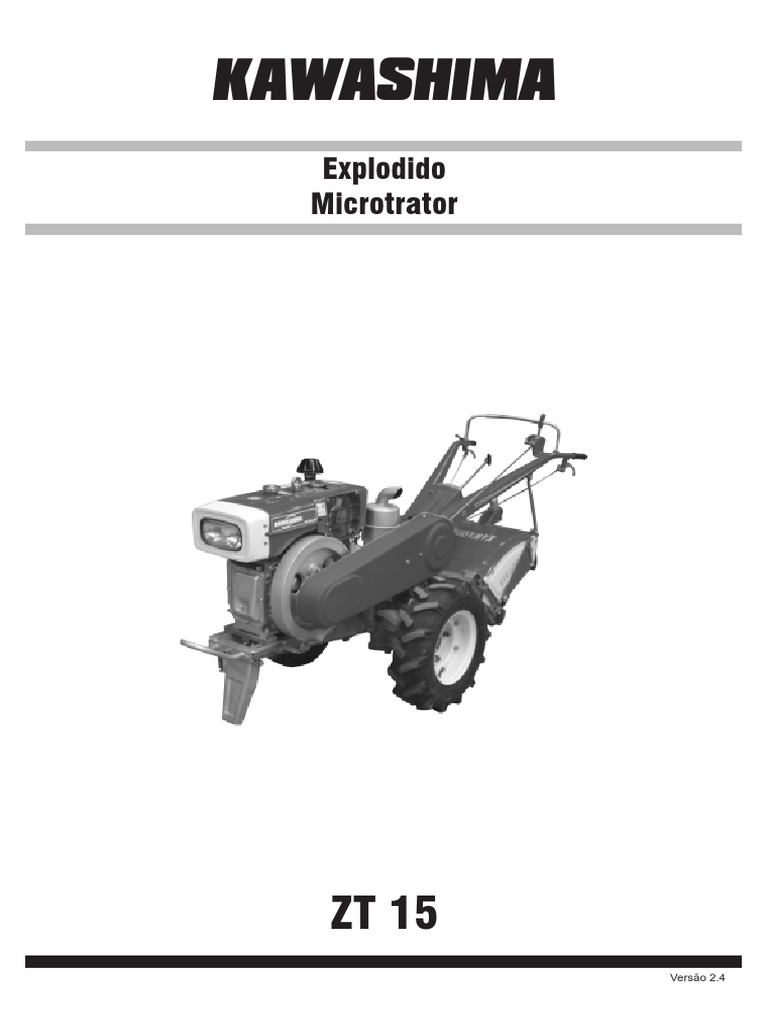

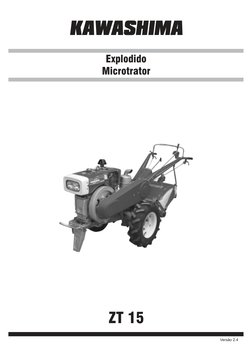

KAWASHIMA

Explodido
Microtrator

ZT 15
Versão 2.4
KAWASHIMA

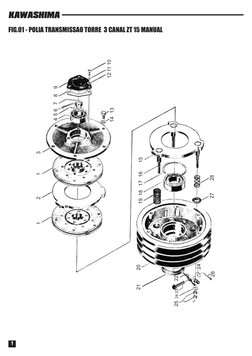

FIG.01 - POLIA TRANSMISSAO TORRE 3 CANAL ZT 15 MANUAL

12 11 10
9
8
456 7

14 13
3

15
19 18 17 16
1

28
27
2
1

24
20

26
22
21

24 23
25

1
 KAWASHIMA

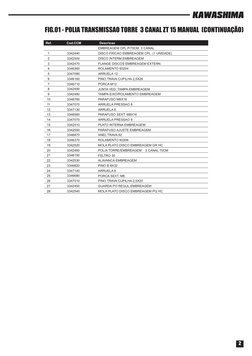

FIG.01 - POLIA TRANSMISSAO TORRE 3 CANAL ZT 15 MANUAL (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
EMBREAGEM CPL.P/70CM. 3 CANAL
1 3342440 DISCO FRICAO EMBREAGEM CPL. (1 UNIDADE)
2 3342500 DISCO INTERM.EMBREAGEM
3 3342470 FLANGE DISCOS EMBREAGEM EXTERN.
4 3346360 ROLAMENTO 60204
5 3347090 ARRUELA 12
6 3346160 PINO TRAVA CUPILHA 2,5X26
7 3346710 PORCA M12
8 3342490 JUNTA VED. TAMPA EMBREAGEM
9 3342480 TAMPA EIXO/ROLAMENTO EMBREAGEM
10 3346760 PARAFUSO M6X16
11 3347070 ARRUELA PRESSAO 8
12 3347130 ARRUELA 6
13 3346560 PARAFUSO SEXT. M8X16
14 3347070 ARRUELA PRESSAO 8
15 3342510 PLATO INTERNA EMBREAGEM
16 3342550 PARAFUSO AJUSTE EMBREAGEM
17 3346870 ANEL TRAVA 62
18 3346370 ROLAMENTO 60206
19 3342520 MOLA PLATO DISCO EMBREAGEM GR HC
20 3342460 POLIA TORRE/EMBREAGEM 3 CANAL 70CM
21 3346150 FELTRO 30
22 3342530 ALAVANCA EMBREAGEM
23 3346820 PINO B 8X32
24 3347140 ARRUELA 8
25 3346680 PORCA SEXT. M8
26 3347010 PINO TRAVA CUPILHA 2,5X20
27 3342450 GUARDA PO REGUL.EMBREAGEM
28 3342540 MOLA PLATO DISCO EMBREAGEM PQ HC

2
KAWASHIMA

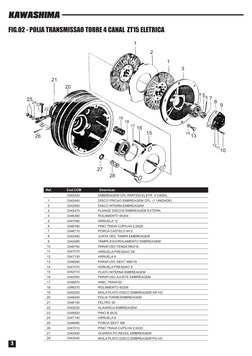

FIG.02 - POLIA TRANSMISSAO TORRE 4 CANAL ZT15 ELETRICA
1
2
1
3

21
20
45
6 7
25 8
24
23 9
22

19
18
17
24 16
15 14
26 13
12
11
10

27
28

Ref. Cod.CCM Descricao

3342430 EMBREAGEM CPL.PARTIDA ELETR. 4 CANAL
1 3342440 DISCO FRICAO EMBREAGEM CPL. (1 UNIDADE)
2 3342500 DISCO INTERM.EMBREAGEM
3 3342470 FLANGE DISCOS EMBREAGEM EXTERN.
4 3346360 ROLAMENTO 60204
5 3347090 ARRUELA 12
6 3346160 PINO TRAVA CUPILHA 2,5X26
7 3346710 PORCA CASTELO M12
8 3342490 JUNTA VED. TAMPA EMBREAGEM
9 3342480 TAMPA EIXO/ROLAMENTO EMBREAGEM
10 3346760 PARAFUSO FENDA M6X16
11 3347070 ARRUELA PRESSAO D6
12 3347130 ARRUELA 6
13 3346560 PARAFUSO SEXT. M8X16
14 3347070 ARRUELA PRESSAO 8
15 3342510 PLATO INTERNA EMBREAGEM
16 3342550 PARAFUSO AJUSTE EMBREAGEM
17 3346870 ANEL TRAVA 62
18 3346370 ROLAMENTO 60206
19 3342520 MOLA PLATO DISCO EMBREAGEM GR HC
20 3348450 POLIA TORRE/EMBREAGEM
21 3346150 FELTRO 30
22 3342530 ALAVANCA EMBREAGEM
23 3346820 PINO B 8X32
24 3347140 ARRUELA 8
25 3346680 PORCA SEXT. M8
26 3347010 PINO TRAVA CUPILHA 2,5X20
27 3342450 GUARDA PO REGUL.EMBREAGEM
28 3342540 MOLA PLATO DISCO EMBREAGEM PQ HC
3
 KAWASHIMA

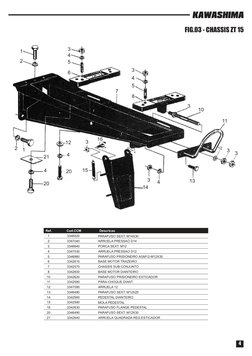

FIG.03 - CHASSIS ZT 15

1 3
4
2 5
3
6
4
5
7
8
3
10

11

16
12 3
2 1 12
3
4 3
21

4 20 15
3 4 13
20
14

Ref. Cod.CCM Descricao

1 3346520 PARAFUSO SEXT. M14X30
2 3347040 ARRUELA PRESSAO D14
3 3346640 PORCA SEXT. M12
4 3347030 ARRUELA PRESSAO D12
5 3346960 PARAFUSO PRISIONEIRO AGM12-M12X35
6 3342610 BASE MOTOR TRAZEIRO
7 3342570 CHASSIS SUB CONJUNTO
8 3342600 BASE MOTOR DIANTEIRO
10 3342620 PARAFUSO PRISIONEIRO ESTICADOR
11 3342580 PÁRA-CHOQUE DIANT.
12 3347090 ARRUELA 12
13 3346480 PARAFUSO SEXT. M12X25
14 3342560 PEDESTAL DIANTEIRO
15 3342590 MOLA PEDESTAL
16 3342630 PARAFUSO FLANGE PEDESTAL
20 3346490 PARAFUSO SEXT. M12X30
21 3342640 ARRUELA QUADRADA REG.ESTICADOR

4
KAWASHIMA

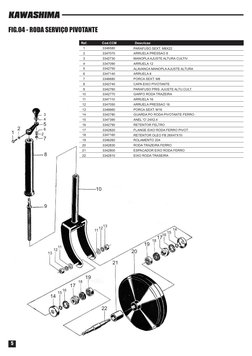

FIG.04 - RODA SERVIÇO PIVOTANTE
Ref. Cod.CCM Descricao
1 3346580 PARAFUSO SEXT. M8X22
2 3347070 ARRUELA PRESSAO 8
3 3342730 MANOPLA AJUSTE ALTURA CULTIV.
4 3347090 ARRUELA 12
5 3342750 ALAVANCA MANOPLA AJUSTE ALTURA
6 3347140 ARRUELA 8
7 3346680 PORCA SEXT. M8
8 3342740 CAPA EIXO PIVOTANTE
9 3342760 PARAFUSO PRIS. AJUSTE ALTU.CULT.
10 3342770 GARFO RODA TRAZEIRA
11 3347110 ARRUELA 16
12 3347050 ARRUELA PRESSAO 16
13 3346660 PORCA SEXT. M16
3 14 3342780 GUARDA PO RODA PIVOTANTE FERRO
4 15 3347390 ANEL 'O' 24X2,4
5 16 3342790 RETENTOR FELTRO
2 6 17 3342820 FLANGE EIXO RODA FERRO PIVOT.
1 2 18 3347160 RETENTOR OLEO FB 26X47X10
7 19 3346260 ROLAMENTO 204
20 3342830 RODA TRAZEIRA FERRO
21 3342800 ESPACADOR EIXO RODA FERRO
8 22 3342810 EIXO RODA TRASEIRA

10

13
12 14
11
15
16
17
18
11
19
12
13 20

21

19
18
17
16
15
14

22

5
 KAWASHIMA
FIG.05 - RODA / PNEUMATICOS TRAÇÃO DIREITA E ESQUERDA ZT 15

1
2 4
3
5

13
14

6
7
8

9
10
11
12

13
15 14

Ref. Cod.CCM Descricao

1 3346660 PORCA SEXT. M16
2 3347050 ARRUELA PRESSAO 16
3 3347110 ARRUELA 16
4 3342850 ARO RODA (A)
5 3346210 CAMARA 6.00-12
6 3346220 PNEU 6.00-12
7 3342860 ARO RODA (B)
8 3346980 PARAFUSO PRISIONEIRO AGM16-M16X25
9 3346780 PARAFUSO M12X35
10 3346420 PARAFUSO SEXT. M12X70
11 3346690 PORCA SEXT. M12
12 3342840 CUBO RODA TRACAO
13 3347030 ARRUELA PRESSAO 12
14 3346640 PORCA SEXT. M12
15 3346480 PARAFUSO SEXT. M12X25

6
KAWASHIMA
FIG.06 - TRANSMISSÃO (CAIXA DE CAMBIO/MARCHA ZT 15

38 52
39 45
3 40
1 2
25 51
4 41 46
42 47 50
43 64
44 64 13 17
6
42 48
49
5 65
4
3
3 17 13 54
4 26 53
16 29
7 15 58 18
57
14 22 18
21 24 56
25
12
13 20
11 23
19 17
18

65 18
30 36
35
34
31
33
10
9 59
28
32
27 60
31 61
29 30
29 62
25 26 63 60
24

Ref. Cod.CCM Descricao

1 3342970 EIXO GARFO (#1 REVERSO)
2 3342960 GARFO (#1 REVERSO)
3 3346390 ESFERA ACO 81V GARFO CAMBIO
4 3342940 MOLA ESFERA GARFO MUDAN.8X27,5X1,0
5 3342980 EIXO GARFO (ALTA VELOCIDADE)
6 3342990 GARFO (ALTA VELOCIDADE)
7 3343010 EIXO GARFO (SUB TRANS)
8 3343000 GARFO (SUB TRANS)
9 3346580 PARAFUSO SEXT. M8X22
10 3347070 ARRUELA PRESSAO 8
11 3343020 COBERTURA LAT. CAIXA DIREITA
12 3343030 JUNTA VED. TAMPA LAT.CAIXA CAMBIO
13 3346310 ROLAMENTO 305
14 3343070 EIXO ENGRENAGEM MEIO
15 3343060 ENGRENAGEM (#1-REVERSO)

7
 KAWASHIMA
FIG.06 - TRANSMISSÃO (CAIXA DE CAMBIO/MARCHA ZT 15 (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
16 3343280 ENGRENAGEM MEIO
17 3346920 ANEL TRAVA 28
18 3346300 ROLAMENTO 304
19 3343110 EIXO ARVORE CAIXA
20 3343100 ENGRENAGEM INTERM CAIXA
21 3343190 ENGRENAGEM FREIO
22 3343210 ANEL CINTA FREIO
23 3346260 ROLAMENTO 204
24 3346550 PARAFUSO SEXT. M6X20
25 3347060 ARRUELA PRESSAO 6
26 3343140 FLANGE EIXO DIRECAO
27 3346440 PARAFUSO SEXT. M10X14
28 3343340 ARRUELA
29 3343170 JUNTA VED. FLANGE CAIXA CAMBIO
30 3343130 MOLA ENGREN.DIRECAO HC
31 3343150 ENGRENAGEM DIRECAO
32 3343120 EIXO DIRECAO
33 3343160 ENGRENAGEM REDUTOR INTERMEDIARIA
34 3346930 ANEL TRAVA 30
35 3346610 PARAFUSO SEXT. M6X20
36 3343330 ARRUELA D16
37 3346200 PINO B 10X22
38 3346640 PORCA SEXT. M12
39 3347030 ARRUELA PRESSAO 12
40 3342870 QUADRO ADAPTADOR IMPLEMENTOS
41 3346960 PARAFUSO PRISIONEIRO AGM12-M12X35
42 3346180 PINO B 8X18
43 3342950 JUNTA VED. TAMPA TOMADA FORCA
44 3342900 CARCACA CAIXA CAMBIO
45 3346550 PARAFUSO SEXT. M6X20
46 3342920 COBERTURA DIRECAO
47 3342910 JUNTA VED. TAMPA EIXO DIREC.
48 3343320 GARFO DIRECIONADOR ESQUERDA
49 3343290 GARFO DIRECIONADOR DIREITA
50 3343080 ENGRENAGEM PRINCIPAL
51 3343270 ENGRENAGEM ALTA ROTACAO
52 3343090 EIXO ENGRENAGEM PRINCIPAL
53 3343260 ANEL TRAVA EIXO PRINCIPAL
54 3343250 ESPACADOR #1 EIXO CAMBIO
55 3343240 ESPACADOR EIXO PRINCIPAL
56 3343220 ENGRENAGEM (DRIVING)
57 3346860 ANEL TRAVA 52
58 3343230 ESPACADOR #1 EIXO CAMBIO EXTER.
59 3343050 EIXO REVERSO
60 3343200 ARRUELA
61 3343300 ENGRENAGEM REVERSO
62 3343310 ESPACADOR EIXO RE LONGO
63 3343040 ESPACADOR EIXO RE CURTO
64 3347150 RETENTOR OLEO FB 16X30X10
65 3343350 RETENTOR MOLA CAIXA ENGREN.

8
KAWASHIMA
FIG.07 - TRANSMISSÃO (TORRE) ZT 15

17
16 18 19
15
14
13
8 12
7
6 11
10
5 20
9
2 3 4 21
1 22

37 38
36
35
34
33
31 39
30

32
29
28
27
25 23
26 24

9
 KAWASHIMA
FIG.07 - TRANSMISSÃO (TORRE) ZT 15 (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
1 3342880 ROLAMENTO ENCOS.AXIAL EMBR.688808
2 3348420 ALAVANCA ATUADOR EMBREAGEM
3 3346540 PARAFUSO SEXT. M6X16
4 3347060 ARRUELA PRESSAO 6
5 3343400 FLANGE EIXO ENTR.TORRE (EMBR.)
6 3343380 BUCHA EIXO EMBREAGEM
7 3346330 ROLAMENTO 6306Z
8 3343390 ARRUELA
9 3343370 EIXO EMBREAGEM/TORRE
10 3343410 JUNTA VED. FLANGE EIXO EMBREAGEM
11 3344470 CARCACA TORRE
12 3344520 JUNTA VED.TAMPA ENGR.TORRE
13 3344510 COBERTURA TAMPA ENGREN.TORRE
14 3344480 ENGRENAGEM INIC.TORRE
15 3343420 ESPACADOR EIXO EMBREAGEM
16 3346240 ROLAMENTO 6304-Z
17 3343430 TAMPA EIXO TORRE EMBR.ROLAMENTO
18 3343330 VEDACAO BUJAO D16
19 3346620 PARAFUSO SEXT. M16X1,5X18
20 3348430 ROLAMENTO 30203
21 3346850 ANEL TRAVA 40
22 3344490 ENGRENAGEM INTER.TORRE
23 3347070 ARRUELA PRESSAO 8
24 3346590 PARAFUSO SEXT. M8X25
25 3344450 ENGRENAGEM EIXO PRINCIPAL
26 3343090 EIXO ENGRENAGEM PRINCIPAL
27 3346550 PARAFUSO SEXT. M6X20
28 3344460 TAMPA EIXO INF.TORRE PTO.
29 3344550 JUNTA VED. FLANGE TAMPA TORRE
30 3346450 PARAFUSO SEXT. M10X25
31 3346570 PARAFUSO SEXT. M8X20
32 3346630 PORCA SEXT. M10
33 3344540 TAMPA EIXO INTERM.TORRE
34 3344530 JUNTA VED. FLANGE INTERM. TORRE
35 3344500 EIXO INTERMEDIARIO TORRE
36 3347380 ANEL 'O' 11,2X2,65
37 3344440 EIXO ATUADOR FREIO
38 3347370 ANEL 'O' 16X2,4
39 3343440 JUNTA VED.ACOPLAMENTO TORRE/CAIXA

10
KAWASHIMA
FIG.08 - ALAVANCA E TRAMBOLADOR CAIXA TRANSMISSÃO ZT 15

23
1 45
11
12

13
9
10 6

8
14

18
17 19
20
21
15
16

Ref. Cod.CCM Descricao

1 3342890 ALAVANCA TRAMBOLADOR CAMBIO
2 3346540 PARAFUSO SEXT. M6X16 23
16 15 22
3 3347060 ARRUELA PRESSAO 6 24
4 3343490 FLANGE CAMBIO (TRAMBOLADOR)
5 3343510 ARRUELA
6 3343450 COBERTURA CAIXA ENGRENAGEM
7 3342930 JUNTA VED. TAMPA TRAMBOLADOR
8 3343480 ALAVANCA REDUZIDA
9 3346470 PARAFUSO SEXT. M10X30
10 3347020 ARRUELA PRESSAO 10
11 3343660 MANOPLA SELECIONADOR MARCHA
12 3346700 PORCA SEXT. M16X1,5
13 3343640 ALAVANCA CAMBIO MARCHA
14 3346830 PINO B 8X50
15 3347140 ARRUELA 8
16 3347010 PINO TRAVA CUPILHA 2,5X20
17 3343650 TIRANTE CAMBIO REDUZIDA
18 3347400 PINO 9
19 3343470 ACOPLAMENTO REDUZIDA
20 3347130 ARRUELA 6
21 3346670 PORCA SEXT. M6
22 3346800 PINO B 8X26
23 3347370 ANEL 'O' 16X2,4
24 3343460 PERNO CAIXA REDUZIDA
25 3348440 TUBO RESPIRO CAIXA
26 3346680 PORCA M8
11
 KAWASHIMA
FIG.09 - TRANSMISSÃO FINAL DIREITA E ESQUERDA ZT 15

1 2
34
5

11
12
6 13
14
15
16
17

7 18
8 19
9 20
21
10 18

22
12
11
29

28
27
26
25 23
24

12
KAWASHIMA
FIG.09 - TRANSMISSÃO FINAL DIREITA E ESQUERDA ZT 15 (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
1 3346580 PARAFUSO SEXT. M8X22
2 3347070 ARRUELA PRESSAO 8
3 3343570 FLANGE EIXO RODA
4 3343560 JUNTA VED. FLANGE EIXO RODA TRACAO
5 3343580 CHAVETA PLANA
6 3346170 PINO B 5X10
7 3347920 RETENTOR OLEO 45X70X5
8 3347910 RETENTOR OLEO 45X70X17
9 3346340 ROLAMENTO 209
10 3343610 EIXO RODA TRACAO.
11 3346640 PORCA SEXT. M12
12 3347030 ARRUELA PRESSAO 12
13 3343520 CARCACA FINAL ESQUERDA
3343530 CARCACA FINAL DIREITA
14 3343620 JUNTA VED.ACOPL. CAIXA/TRANS.FINAL
15 3346270 ROLAMENTO 205
16 3343540 EIXO C/PINHAO FINAL
17 3346950 PARAFUSO PRISIONEIRO AGM12-M12X30
18 3346280 ROLAMENTO 207
19 3346840 ANEL TRAVA 72
20 3343630 ENGRENAGEM REDUCAO
21 3346890 ANEL TRAVA 32
22 3346940 PARAFUSO PRISIONEIRO AGM12-M12X40
23 3343330 VEDACAO BUJAO D16
24 3346610 PARAFUSO SEXT. M6X20
25 3346620 PARAFUSO SEXT. M16X1,5X18
926 3347060 ARRUELA PRESSAO 6
27 3343590 TAMPA INFERIOR CAIXA FINAL
28 3343600 JUNTA VED. TAMPA INF.TRANSM.FINAL
29 3343550 ENGRENAGEM FINAL TRACAO RODA

13
 10 11 12
1
2 6 13
7 14
3
15
8
4
5 9 16 19
28 17
18
3 20
3 49 48 47 28
57
53 54 55 5249 29
56 58 59 60 61
25 22
24
25 23
3 62 24 30 24
24 28
50 2 24
25 51 28 25
4 25
65 63 32 31
52 64
41 26
42 33 25 21
43 24

25
24
18
22
28 39 35 3 34
38
24 37
25 38 37 36 12
41
42
43

49
27
3 48 47 44 40
45 28
46 3
34
3

14
KAWASHIMA
FIG.10 - CONTROLE E GUIDÃO ZT 15
KAWASHIMA
FIG.10 - CONTROLE E GUIDÃO ZT 15 (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
7 3342320 PLACA CONECTORA ACELERADOR
8 3342410 MOLA RETORNO ACELERADOR
9 3342400 ARRUELA AJUSTE MOLA TIRANTE ACEL.
10 3342370 TIRANTE ACELERADOR
11 3342420 PASSA TIRANTE ACELERADOR
12 3346430 PARAFUSO SEXT. M14X80
13 3346770 PARAFUSO M6X65
14 3342360 ARRUELA APERTO ACELERADOR
15 3342350 ARRUELA MOLA ACELERADOR
16 3342330 ALAVANCA ACELERADOR
17 3342340 ACENTO BASE ACELERADOR
18 3346810 PINO B 8X30
19 3343990 BARRA LIGACAO GUIDAO MANOBRA
20 3343770 MANOPLA EMBREAG/FREIO (BORRACHA)
21 3344000 MANOPLA GUIDAO (BORRACHA)
22 3343750 ALAVANCA GATILHO DIRECAO
23 3343760 ALAVANCA MANOP.EMBREAGEM/FREIO
24 3347140 ARRUELA 8
25 3347010 PINO TRAVA CUPILHA 2,5X20
26 3347930 INTERRUPTOR LUZ
927 3343780 CONECTOR TIRANTE M6
28 3346800 PINO B 8X26
29 3343950 GUIDAO DIREITO
30 3346410 PARAFUSO M12X60
31 3343720 MOLA RETORNO ALAV.EMBR-FREIO
32 3346740 PARAFUSO M6X12
33 3343980 PLACA INDIC.MARCHA
34 3347060 ARRUELA PRESSAO 6
35 3343960 GUIDAO ESQUERDO
36 3346510 PARAFUSO SEXT. M14X25
37 3347100 ARRUELA 14
38 3347040 ARRUELA PRESSAO 14
39 3346650 PORCA SEXT. M14
40 3343690 TIRANTE DIRECAO
41 3347090 ARRUELA 12
42 3347030 ARRUELA PRESSAO 12
43 3346480 PARAFUSO SEXT. M12X25
44 3343180 EIXO ALAVANCA FREIO FREIO
45 3347370 ANEL 'O' 16X2,4
46 3343710 ALAVANCA FREIO
47 3346400 PINO 9
48 3343800 ALAVANCA DIRECAO
49 3347130 ARRUELA 6
50 3346790 PINO B 5X20
51 3343790 CONECTOR TIRANTE
52 3347000 PINO TRAVA CUPILHA 2,0X16
53 3343740 CONECTOR TIRANTE
54 3346680 PORCA SEXT. M8
55 3343730 MOLA ATUADOR FREIO HC (TIRANTE)
56 3343680 BRACO ACIONM.FREIO
57 3343810 LIMITADOR TIRANTE FREIO
58 3343670 TIRANTE EMBREAGEM/FREIO
59 3344010 COBERTURA CAIXA FERRAMENTA
60 3344020 MANOPLA TAMPA FERRAMENTA
61 3343690 TIRANTE DIRECAO
62 3343700 TIRANTE FREIO
63 3346730 PARAFUSO M4X10
64 3343970 TRAVA PINO TAMPA FERRAM.
15 65 3343940 COBERTURA FIXA GUIDAO CPL
 KAWASHIMA
FIG.11 - CAIXA ENXADA

7
6 10
5
4
8
5
11
12 14
15
3 15
14
2 13
13 16
1
17 70 cm
27 18

24
19
25 1
15 26
14 22
20 23
13

13 21 9

7
6 10
5
4 8
5
11
12 15
14
15
3 14
2 13
13 16
1 17
90 cm
18

24 19
14 25 1
15 26
15
14 22
20 23
13

13 21 9

16
KAWASHIMA
FIG.11 - CAIXA ENXADA (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
1 3344150 JUNTA VED.CUBO CAIXA CULTIVADOR
2 3344160 CORREDICA CAIXA ROTATIVA 90CM
2 3347980 ENGRENAGEM MENOR CAIXA ROTATIVA 70CM
3 3344170 CARCACA COBERTURA
3 3348540 CARCACA COBERTURA 70
4 3346910 ANEL TRAVA 38
5 3344180 ARRUELA ENCOSTO
6 3344410 ENGRENAGEM MAIOR CAIXA ROTATIVA 90
6 3348530 ENGRENAGEM MAIOR CAIXA ROTATIVA 70
7 3344400 BUCHA ENGRENAGEM CULTIVADOR
8 3346290 ROLAMENTO 208
9 3344350 MANOPLA CAMBIO CULTIVADOR
10 3344200 EIXO TRANSMISSAO CAIXA CULTIVADOR 90CM.
10 3348550 EIXO TRANSMISSAO CAIXA CULTIVADOR 70CM.
11 3342940 MOLA ESFERA GARFO MUDAN.8X27,5X1,0
12 3346390 ESFERA ACO 8IV GARFO CAMBIO
13 3346190 PINO B 8X20
14 3347030 ARRUELA PRESSAO 12
15 3346500 PARAFUSO SEXT. M12X35
16 3346350 ROLAMENTO 308
17 3344210 JUNTA VED. LATERAL CULTIVADOR
18 3344190 CARCACA DIREITA ENXADA 70
18 3348370 CARCACA DIREITA ENXADA 90
19 3347170 RETENTOR OLEO FB 40X65X12
20 3344420 JUNTA VED. LATERAL CEGO CULTIVADOR
21 3344140 CARCACA ESQUERDA ENX-70
21 3348300 CARCACA ESQUERDA ENX-90
22 3347060 ARRUELA PRESSAO 6
23 3346540 PARAFUSO SEXT. M6X16
24 3344130 ALAVANCA CAMBIO ENXADA 90CM
24 3348520 ALAVANCA CAMBIO ENXADA 70CM
25 3343500 ARRUELA BORRACHA
26 3343490 FLANGE CAMBIO (TRAMBOLADOR)

17
 KAWASHIMA
FIG.12 - CULTIVADOR 60 CM. E 90 CM.

20 2
19
18 4
17
3
27
28
16 2 5
15 6
3 7
8
14 9
13
1211
10
3
33 2 14
13
32 22
23 11 10
15 16
24
31

25
7
30
29

28
27 19 21
26
34

18
KAWASHIMA
FIG.12 - CULTIVADOR 60 CM. E 90 CM. (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
1 3344120 BRACO ESQUERDO ENXADA
2 3346620 PARAFUSO SEXT. M16X1,5X18
3 3343330 VEDACAO BUJAO D16 (COBRE)
4 3344230 CARCACA COBERTURA TRANSMISSAO
5 3346230 CORRENTE DUPLO 3/4”
6 3344220 PINHAO SUPERIOR CORRENTE ENXADA
7 3346910 ANEL TRAVA 38
8 3344240 JUNTA VED. TAMPA CORREN.CULTIVADOR
9 3344250 COBERTURA CAIXA CORRENTE CULT.
10 3347000 PINO TRAVA CUPILHA 2,0X16
11 3344260 ARRUELA
12 3344030 CHAPA TENSOR CORRENTE CULTIV.
13 3344270 EIXO TENSOR CORRENTE ENXADA
14 3344280 ARRUELA
15 3347190 RETENTOR OLEO FB 50X72X10
16 3347180 RETENTOR OLEO FB 50X72X5
17 3344310 JUNTA VED. TAMPA CEGO EIXO CULTIV.
18 3344320 TAMPA EIXO CULTIVADOR
19 3347060 ARRUELA PRESSAO 6
20 3346750 PARAFUSO M6X14
21 3346750 PARAFUSO M6X14
22 3344300 ARRUELA
23 3346320 ROLAMENTO 308
24 3346880 ANEL TRAVA 90
25 3344290 PINHAO INFERIOR CORRENTE ENXADA
26 3344040 EIXO ENXADA ROTATIVA
26 3348360 EIXO ENXADA ROTATIVA 90
27 3346630 PORCA SEXT. M10
28 3347020 ARRUELA PRESSAO 10
29 3346470 PARAFUSO SEXT. M10X30
30 3342030 FACA CULTIVADOR II S225 ESQ.(9)
31 3342040 FACA CULTIVADOR II S225 DIR.(9)
31 3342050 FACA CULTIVADOR P/TERRENO DURO
32 3346280 ROLAMENTO 207
33 3346900 ANEL TRAVA 35
34 3344430 ARRUELA ESPACADOR EIXO ENXADA

19
 KAWASHIMA
FIG.13 - COBERTURA ENXADA ROTATIVA ZT 15

1 2 6
34
5

26 54
3
3 4
25 5 1

10
24 7 9 8
2
5 10
8
23 54 4 1
4
3 3
10 8
9
22
1 11
21
15 7
20 16
12
17 7
18
19 89
8

14
8 13

20
KAWASHIMA
FIG.13 - COBERTURA ENXADA ROTATIVA ZT 15 (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
1 3346470 PARAFUSO SEXT. M10X30
2 3344360 HASTE LATERAL GUIDAO/CULTIVADOR 70
2 3348510 HASTE LATERAL GUIDAO/CULTIVADOR 90
3 3347080 ARRUELA 10
4 3347020 ARRUELA PRESSAO 10
5 3346630 PORCA SEXT. M10
6 3344110 COBERTURA SUP.CULT. (PARA-LAMA)
6 3348490 COBERTURA SUP.CULT. (PARA-LAMA) 90
7 3346570 PARAFUSO SEXT. M8X20
8 3347140 ARRUELA 8
9 3346680 PORCA SEXT. M8
10 3347070 ARRUELA PRESSAO 8
11 3344060 CHAPA LATERAL DIREITA CULTIV.
12 3344390 ARRUELA BORRACHA
13 3346720 PORCA M8
14 3344370 PLACA TRIAN.LADO DIR.CULTIV. SUB
15 3344330 COBERTURA PROT.INF. CULTV.
15 3348500 COBERTURA PROT.INF. CULTV. 90
16 3344340 COBERTURA INF.TRASEIRA CULT.
16 3348480 COBERTURA INF.TRASEIRA CULT. 90
17 3346670 PORCA SEXT. M6
18 3347060 ARRUELA PRESSAO 6
19 3346600 PARAFUSO SEXT. M8X35
20 3346540 PARAFUSO SEXT. M6X16
21 3344080 ALAVANCA APERTO TORR.DIRC.
22 3344100 PARA-BARRO BORR.ENXADA ROTAT.
22 3348410 PARA-BARRO BORR.ENXADA ROTAT.90
23 3344090 PLACA PRES.PARA-BARRO BORR.
23 3348460 PLACA PRES.PARA-BARRO BORR. 90
24 3344070 SUPORTE RODA TRASEIRA
24 3348470 SUPORTE RODA TRASEIRA 90
25 3344380 PLACA TRIAN.LADO ESQ.CULTIV.SUB
26 3344050 CHAPA LATERAL ESQUERDA CULTIV.

21
 KAWASHIMA
FIG.14 - RODA PIVOTANTE PARA TRANSPORTE ZT 15

1 2
3

1
2 18
3
4
5
6
7 17
8

10

17

16
15
11
3
2
1
12
8
7
6
5
13 14
3
2 1
Ref. Cod.CCM Descricao
1 3346660 PORCA SEXT. M16
2 3347050 ARRUELA PRESSAO 16
3 3347110 ARRUELA 16
4 3342660 PLACA FIXA RODA PNEU ESQ.
5 3342720 GUARDA PO RODA PIVOTANTE PNEU
6 3342710 FLANGE EIXO RODA PIVOTANTE
7 3347200 RETENTOR OLEO W25X40X5
8 3346250 ROLAMENTO 203
9 3342700 EIXO RODA PIVOTANTE PNEU
10 3342690 CUBO RODA PIVOT.TRAZ.
11 3342680 RODA ARO (B)
12 3346090 PNEU 4.00-8
13 3342670 RODA ARO (A)
14 3342650 PLACA FIXA RODA PNEU DIR.
15 3346630 PORCA SEXT. M10
16 3347020 ARRUELA PRESSAO 10
17 3346530 PARAFUSO SEXT. M16X40
18 3346460 PARAFUSO SEXT. M10X28

22
KAWASHIMA
FIG.15 - ASSENTO PARA ENXADA ROTATIVA ZT 15

2
3
4
5
6
7
5
4

11 10
12 9
8
18

13

17

14
12
15
16

16
15
12
14
Ref. Cod.CCM Descricao
1 3343830 ACENTO CONDUTOR
2 3343910 PARAFUSO “U” MOLA/ACENTO (A)
3 3343920 PLACA FIXA ACENTO
4 3347070 ARRUELA PRESSAO 8
5 3346680 PORCA SEXT. M8
6 3343870 PLACA FIXA MOLA ACENTO
7 3343850 TAMPA TUBO ACENTO (PLASTICO)
8 3343820 COLUNA ACENTO
9 3343900 MOLA ACENTO SUB
10 3343890 MOLA PLACA ACENTO
11 3346630 PORCA SEXT. M10
12 3347020 ARRUELA PRESSAO 10
13 3343930 PARAFUSO “U” EIXO/TUBO ACENTO
14 3346440 PARAFUSO SEXT. M10X14
15 3347080 ARRUELA 10
16 3343860 PEDAL DIRECAO PIVOTANTE
17 3343840 MOLA CENTRAL.RODA PIVOT.
18 3343880 PARAFUSO “U” COLUNA/MOLA (B)
23
 KAWASHIMA
FIG.16 - PARTIDA ELÉTRICA

12
3
4 5

12 6

11 10 7

9
8

13 14

Ref. Cod.CCM Descricao

01 3347550 PARAFUSO M8X25
02 3347790 ARRUELA PRESSAO 8
14 3347750 ARRUELA PRESSAO 12
4 3363480 POLIA MOTOR/RADIADOR S1100A2NM
11 3362020 MOTOR ARRANQUE (QD1202A) S1100A2NM

24
KAWASHIMA
FIG.17 - SISTEMA DE REFRIGERACAO

14

9
1 2 10
11 6
12 7
8
19

345 13
20

15 16 17 7 8

Ref. Cod.CCM Descricao

04 3347790 ARRUELA PRESSAO 8
05 3347570 PORCA M8
06 3347510 PARAFUSO M10X20
07 3347740 ARRUELA PRESSAO 10
08 3345380 ARRUELA
10 3347780 ARRUELA PRESSAO 6
12 3347720 PARAFUSO PRISIONEIRO M6X20
15 3346030 BASE INFERIOR RADIADOR
16 3346070 JUNTA VED. RADIADOR/COLETOR
18 3347520 PARAFUSO M10X25

25
 KAWASHIMA
FIG.18 - VENTILADOR

7 8 9 10 11 12 11

9
8
6 7
6

13
5 14

4 15
3
16
2 17
1 18
19

Ref. Cod.CCM Descricao

01 3347590 PORCA M12X1,25 ESQUERDO
04 3347680 REBITE 4X12
05 3347270 ROLAMENTO ESFERA 60201
06 3347570 PORCA M8
07 3347890 ARRUELA PLANA A 8
08 3347790 ARRUELA PRESSAO 8
09 3347500 PARAFUSO 8X30
11 3347210 CHAVETA 5X10
14 3347740 ARRUELA PRESSAO 10
15 3347590 PORCA M12X1,25 ESQUERDO
17 3347280 ROLAMENTO ESFERA 60202
19 3347660 PARAFUSO M4X12

26
KAWASHIMA
FIG.19 - BLOCO DO CILINDRO

13 14
12 16
17
11
9
8 10 18
7
19
6 20
21 16
5 22
3 4 15
23
2
24
21
1
25 22
19 26
29
27
16 15
28

Ref. Cod.CCM Descricao

01 3344560 PORCA CABECOTE CILINDRO
02 3342140 JUNTA CABECOTE ZT15
03 3342150 CAMISA CILINDRO ZT15
04 3342160 ANEL VEDACAO
05 3344580 PARAFUSO PRISIONEIRO CILINDRO
06 3342170 BLOCO CILINDRO ZT15
07 3344590 JUNTA VED.COLETOR RADIADOR/CARTER
09 3347520 PARAFUSO M10X25
10 3344600 ARRUELA
11 3342070 PARAFUSO PRISIONEIRO SUPORT.OLHAL
12 3347870 ARRUELA PLANA A 12
13 3344620 PORCA OLHAL P/SUSP.
14 3347540 PARAFUSO M8X18
15 3347790 ARRUELA PRESSAO 8
16 3347890 ARRUELA PLANA A 8
17 3344630 TAMPA CARTER SUP.
18 3344640 JUNTA VED. TAMPA SUP.CARTER
19 3344650 PINO GUIA TAMPA LATERAL CARTER
20 3344660 JUNTA VED. TAMPA LAT.MOTOR
21 3347260 ROLAMENTO ESFERA 205
22 3344670 TRAVA INT.ROLAMENTO 205
23 3347470 PARAFUSO M8X95
24 3344680 BUCHA EIXO MANIVELA INF.
25 3344690 EIXO ENGRENAGEM CAMBIO
26 3344700 BUCHA EIXO COMANDO DIANTEIRA
27 3347480 PARAFUSO M10X25
28 3347460 PARAFUSO M8X55
29 3347740 ARRUELA PRESSAO 10

27
 KAWASHIMA
FIG.20 - BLOCO DO CILINDRO A

9 1011
7 27

26
25
24
5
6
8
1 8 18 19 20
12 12
2
85 16 13 14
5 15
3 5
28 6 5
29
6
4
5
13 9
19 18 30
22 21

Ref. Cod.CCM Descricao

01 3342170 BLOCO CILINDRO ZT15
02 3344610 JUNTA VED. TAMPA CARTER TRAZ.
03 3344710 COBERTURA TAMPA CARTER TRAZ.
04 3347840 ARRUELA LISA 8
05 3347790 ARRUELA PRESSAO 8
05 3347790 ARRUELA PRESSAO 8
06 3347550 PARAFUSO M8X25
07 3344860 VARETA NIVEL OLEO
08 3344720 PLUGUE OLEO (INTERNA)
09 3347510 PARAFUSO M10X20
10 3347740 ARRUELA PRESSAO 10
11 3347860 ARRUELA PLANA A 10
12 3347250 ROLAMENTO EIXO COMANDO
13 3344730 JUNTA VED. FLANGE LAT.SUP.COMANDO
14 3344740 COBERTURA EIXO BALANCEIRO
15 3347450 PARAFUSO M8X40
16 3344850 JUNTA VED.CARTER/BOMBA OLEO
17 3344750 PINO GUIA FLANGE P.T.O. MOTOR
18 3344760 PLUGUE DRENO OLEO CARTER
19 3344570 ARRUELA
20 3344780 BUCHA VIRABREQUIM PRINCIPAL
21 3347970 RETENTOR OLEO 50X80X12
22 3344790 FLANGE VIRABREQUIM
23 3344800 JUNTA VED. FLANGE P.T.O. L.VOLANTE
24 3344810 COBERTURA COMANDO
25 3344820 JUNTA VED. TAMPA INF. LATER. MOTOR
26 3344830 BUCHA EIXO COMANDO TRASEIRA
27 3348080 TORNEIRA DRENO AGUA
28 3344840 JUNTA VED.CARTER MOTOR
29 3344870 CARTER OLEO
30 3347540 PARAFUSO M8X18
28
KAWASHIMA
FIG.21 - CABEÇOTE

10 34 35 36 29 37
28 33

27 28 30 31
13 38
12 39
11
26
25
9 23
24
21 22
8 20 40
41 28
7 42 32
15
14 16 43
6 1718
19
5
4 45
1 3 44
12 19
46 18 17 16
15
48 47

29
 KAWASHIMA
FIG.21 - CABEÇOTE (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
01 3347730 PORCA M10
02 3347740 ARRUELA PRESSAO 10
03 3347800 ARRUELA LISA 10
04 3345180 COBERTURA CABECOTE
05 3345190 BUCHA EIXO DESCOMPRESSIONADOR
06 3345200 EIXO DESCOMPRESIONADOR
07 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
08 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
09 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
10 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
11 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
12 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
13 3345920 VISOR PRESSAO OLEO LUBRIFICANTE
14 3344930 JUNTA VED. TAMPA CABECOTE
15 3344940 TRAVA EXTERNA BALANCIN
16 3344950 ARRUELA
17 3347580 PORCA M8X1
18 3344960 BALANCEIRO VALVULA
19 3344970 BUCHA EIXO BALANCEIRO
20 3344980 PARAFUSO PRIS. AJUSTE BALANCEIRO
21 3344990 TRAVA CUPILHA VALVULA
22 3345000 RETENTOR MOLA VALVULA
23 3345010 MOLA VALVULA EXTERNO HC
24 3345020 MOLA VALVULA INTERNO HC
25 3345030 GUIA VALVULA
26 3345040 PINO GUIA CABECOTE/TAMPA MOTOR
27 3347570 PORCA M8
28 3347790 ARRUELA PRESSAO 8
29 3345170 SEDE VALVULA ESCAPE
30 3345040 PINO GUIA CABECOTE/TAMPA MOTOR
31 3345060 PARAFUSO PRISIONEIRO BICO INJETOR
32 3347440 PARAFUSO M8X30
33 3345070 JUNTA VED.COLETOR ESCAPE
34 3345080 PLUGUE PARTIDA FACIL (N USA)
35 3342190 CABECOTE ZT15
36 3342180 INSERTO TURBULENCIA
37 3345090 VALVULA ESCAPE
38 3342130 VALVULA ADMISSAO ZT15
39 3345100 SEDE VALVULA ADMISSAO
40 3345110 JUNTA VED.COLETOR ADMISSAO
41 3345120 PLUGUE CABECOTE MOTOR
42 3345130 PARAFUSO PRISION.SUPOR.BALAN.LONG
43 3345140 PARAFUSO PRISION.SUPOR.BALAN.CRTO
44 3345150 EIXO BALANCEIRO VALVULA
45 3345160 SUPORTE MANCAL EIXO BALANCEIRO
46 3345210 MOLA ALAVANCA DESCOMP.
47 3345220 ALAVANCA DESCOMPRESSIONADOR
48 3345230 PORCA EIXO DESCOMP.(JOGO)

30
KAWASHIMA
FIG.22 - PISTÃO E BIELA

5
4
3

2
1
11
12
10
9
13
8
4 7

Ref. Cod.CCM Descricao

01 3342120 ANEIS SEG. STD. JG ZT15
02 3342120 ANEIS SEG. STD. JG ZT15
03 3342120 ANEIS SEG. STD. JG ZT15
04 3345240 TRAVA PINO PISTAO
05 3342080 PISTAO ZT15
06 3348020 BIELA CPL.
07 3348020 BIELA CPL.
08 3348020 BIELA CPL.
08A 3342090 PARAFUSO BIELA MOTOR
09 3348020 BIELA CPL.
10 3345250 BUCHA GUIA BIELA
11 3345260 CASQUILHO BIELA/VIRABREQUIM
12 3345270 BUCHA BIELA/PINO PISTAO
13 3345280 PINO PISTAO MOTOR

31
 KAWASHIMA
FIG.23 - VIRABREQUIM

19 14 15 16 18
17

13 14 15 16 18

12 3 4 5 6 7 8 9 10 8 11 12

Ref. Cod.CCM Descricao

01 3347430 PARAFUSO M10X35
02 3347740 ARRUELA PRESSAO 10
03 3342100 POLIA P.T.O. 3 CORREIA ZT15
04 3345290 PORCA VOLANTE MOTOR
05 3345300 ARRUELA PRESSAO
06 3345310 VOLANTE ZT15
07 3347240 CHAVETA PLANA 12X14
08 3345330 PLUGUE PINO VIRABREQUIM
09 3345320 VIRABREQUIM ZT15
10 3347230 CHAVETA PLANA C 8X6
11 3345350 ENGRENAGEM PONTO VIRABREQUIM
12 3347710 TRAVA 30
13 3345360 EIXO BALANCIM SUPERIOR
14 3347220 CHAVETA PLANA C 6X16
15 3345370 ENGRENAGEM EIXO BALANCIM
16 3345380 ARRUELA
17 3347790 ARRUELA PRESSAO 8
18 3347540 PARAFUSO M8X18
19 3345390 EIXO BALANCIM INFERIOR

32
33
4 5 22 3
KAWASHIMA

3
2
2 6
1 7
8
9 36
10 37
11
FIG.24 - SISTEMA DE COMBUSTÍVEL

12
6
13
19 17 15
21 20 18 16 14

22

38 24
27 25

23
26
29 28
30 31 32
40 34 33
39 35
 KAWASHIMA
FIG.24 - SISTEMA DE COMBUSTÍVEL (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
01 3346100 FILTRO COMBUSTIVEL CPL.
02 3346100 FILTRO COMBUSTIVEL CPL.
03 3345910 PARAFUSO OCO FILTRO COMBUS.
04 3346100 FILTRO COMBUSTIVEL CPL.
05 3346100 FILTRO COMBUSTIVEL CPL.
06 3346100 FILTRO COMBUSTIVEL CPL.
07 3346100 FILTRO COMBUSTIVEL CPL.
08 3346100 FILTRO COMBUSTIVEL CPL.
09 3346100 FILTRO COMBUSTIVEL CPL.
10 3346100 FILTRO COMBUSTIVEL CPL.
11 3346130 CORPO FILTRO COMBUSTIVEL
12 3346110 ANEL VEDACAO
13 3346120 ELEMENTO FILTRO COMBUSTIVEL
14 3346100 FILTRO COMBUSTIVEL CPL.
15 3346100 FILTRO COMBUSTIVEL CPL.
16 3346100 FILTRO COMBUSTIVEL CPL.
17 3346140 ESFERA ACO RETORNO FILTRO
18 3346100 FILTRO COMBUSTIVEL CPL.
19 3345570 ARRUELA
20 3345440 TUBO COBUSTIVEL RETORNO
21 3345590 PARAFUSO OCO CON.FILTRO/TUBO RET.
22 3345480 TANQUE COMBUSTIVEL
23 3347940 TUBO ACO
24 3345400 JUNTA VED. TANQUE/FILTRO
25 3345410 TUBO FILTRO/BOMBA ACO
26 3345500 TORNEIRA COMBUSTIVEL
27 3345530 TUBO CPL COMBUSTIVEL
28 3345490 FILTRO PRIMARIO COMBUSTIVEL
29 3345420 FLANGE TORNEIRA COMBUSTIVEL
30 3347780 ARRUELA PRESSAO 6
31 3347490 PARAFUSO 6X16
32 3345430 CARENAGEM FAROL
33 3347880 ARRUELA PLANA 5-140HV
34 3347770 ARRUELA PRESSAO 5
35 3347690 PARAFUSO M5X12
36 3345460 TAMPA TANQUE COMBUSTIVEL
37 3345470 FILTRO ENTRADA TANQUE
38 3345510 TUBO BOMBA/BICO ALTA PRESSAO ACO
39 3345510 TUBO BOMBA/BICO ALTA PRESSAO ACO
40 3345450 PRESILHA TUBO INJETOR

34
KAWASHIMA
FIG.25 - SISTEMA DE LUBRIFICAÇÃO
2

3 1
2

1 4

12
11 10 9 8 7 6 5
13

16 15 14
Ref. Cod.CCM Descricao
01 3345570 ARRUELA
02 3345590 PARAFUSO OCO CON.FILTRO/TUBO RET.
03 3345610 TUBO OLEO LUBRIFICANTE ACO
04 3348030 BOMBA OLEO CPL.
05 3348030 BOMBA OLEO CPL.
06 3348030 BOMBA OLEO CPL.
07 3348030 BOMBA OLEO CPL.
08 3345620 BOMBA OLEO CPL
09 3345620 BOMBA OLEO CPL
10 3348030 BOMBA OLEO CPL.
11 3348030 BOMBA OLEO CPL.
12 3344570 ARRUELA
13 3345600 PARAFUSO OCO TUBO PESCADOR
14 3348040 FILTRO PESCADOR OLEO (TELA)
15 3348040 FILTRO PESCADOR OLEO (TELA)
16 3348040 FILTRO PESCADOR OLEO (TELA)

35
 KAWASHIMA
FIG.26 - SISTEMA DE LUBRIFICAÇÃO DO COMANDO DE VÁLVULA

4
1 2 3

Ref. Cod.CCM Descricao

01 3344880 ENGRENAGEM COMANDO
02 3344890 COMANDO VALVULA
03 3344900 CHAVETA PLANA
04 3344910 TUCHO VALVULA
05 3344920 VARETA VALVULA

36
37
23
24
22
11
KAWASHIMA

11 9
10 22
9
10
17 21
25
7 20
FIG.27 - CAIXA DE ENGRENAGEM

12
13 26 42
8 14 32
15

19 44
2 18 35

29 33 34
33

42 32
30 39
26 31
41
9
10
1 40
 KAWASHIMA
FIG.27 - CAIXA DE ENGRENAGEM (CONTINUAÇÃO)
Ref. Cod.CCM Descricao
01 3373100 CAIXA ENGRENAGEM S1100A2
02 3373750 RETENTOR EIXO MANIVELA S1100A2
03 3373370 FLANGE BBA.PRIMING
04 3373360 PRIMER COMBUSTIVEL
05 3373120 TAMPA INSPECAO GOVERN. S1100A2
06 3373110 JUNTA ABERTURA INSPECAO S1100A2
07 3363350 BASE PRIMER S1100A2
08 3375800 PARAFUSO M6X25
09 3376480 ARRUELA PRES. 6
10 3376600 ARRUELA LISA 6-140HV
11 3375780 PARAFUSO M6X16
12 3363430 PLACA IDENTIFICAÇÃO S1100A2
13 3373330 MANOPLA BORBOLETA ACELERADOR
14 3376620 ARRUELA LISA 8-140HV
15 3373130 INDICADOR ACELERADOR S1100A2
16 3373180 GARFO EIXO GOVER.S1100A2/ZS1115
17 3373190 ALAVANCA GOVER.S1100A2/ZS1115
18 3376490 ARRUELA PRES. 8
19 3375560 PORCA M8
20 3373200 MOLA GOVERNADOR S1100A2
21 3373210 PARAFUSO AJUSTE GOVER.
22 3375550 PORCA M6
23 3373220 ALAVANCA CONTR.ACEL.
24 3375410 PARAFUSO M8X40-Q
25 3373230 PARAFUSO CONTR.ACEL.
26 3373410 RESPIRO CARCACA S1100A2/ZS1115
27 3375770 PARAFUSO M6X12
28 3375780 PARAFUSO M6X16
29 3373140 CALCO BBA.INJ.R190/S1100A2/ZS1115/L
30 3373150 PARAFUSO PRIS. BBA.INJ.S1100A2/ZS11
31 3373240 BUCHA ENGR.GOVERN.
32 3373250 ENGRENAGEM GOVERNADOR
33 3373260 DISCO GUIA ESF.GOVER.
34 3374960 ESFERA GOVERNADOR D16
35 3373300 DISCO ESFERA GOVER. S1100A2/ZS1115
36 3374910 ROLAMENTO ESFERA ENCOS.8106
37 3373270 GARFO GOVERNADOR S1100A2
38 3374470 PINO 4X25
39 3374350 CHAVETA 8X6
40 3373340 ENGRENAGEM MANIVELA
41 3373350 EIXO MANIVELA PARTIDA
42 3373160 BUCHA EIXO MANV.S1100A2/ZS1115/L24/
43 3373290 BUCHA AJUSTE
44 3373170 CALSO ROL.ENC.GOV.S1100A2/L24/28/32

38
KAWASHIMA
FIG.28 - SISTEMA DE FILTRO

1 2 3 4 5

11 10 9 8 7 6
Ref. Cod.CCM Descricao
1-11 3342020 FILTRO AR CPL.
05 3348010 ELEMENTO FILTRO AR
06 3347990 COLETOR ADMISSAO
07 3348000 JUNTA VED. FLANGE FILTRO

39
 KAWASHIMA
FIG.29 - SISTEMA DE EXAUSTÃO

1
2
3

Ref. Cod.CCM Descricao

01 3345550 COLETOR ESCAPE
02 3345540 PORCA CONTRA SILENCIOSO (ANEL RET.)
03 3345560 SILENCIOSO

40
KAWASHIMA
FIG.30 - INJECÃO DE COMBUSTÍVEL

6
7
11 12 17 1819 20
1 3 4 5 14 15 16

8 10
9

Ref. Cod.CCM Descricao

1-20 3348050 BOMBA INJETORA CPL.
12 3348070 REPARO BOMBA INJETORA (EMBOLO)

41
 KAWASHIMA
FIG.31 - INJETOR DE COMBUSTÍVEL

1 2 3 4 5 6 7 8 9 10 11 12 13

Ref. Cod.CCM Descricao

1-13 3347950 INJETOR COMBUSTIVEL (BICO)
03 3348060 BICO INJETOR

42
 KAWASHIMA

Produto importado e distribuído por:

www.ccmdobrasil.com.br - info@ccmdobrasil.com.br
CNPJ: 76.068.311/0001-54
