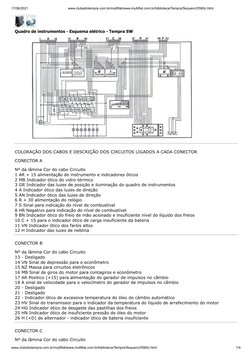

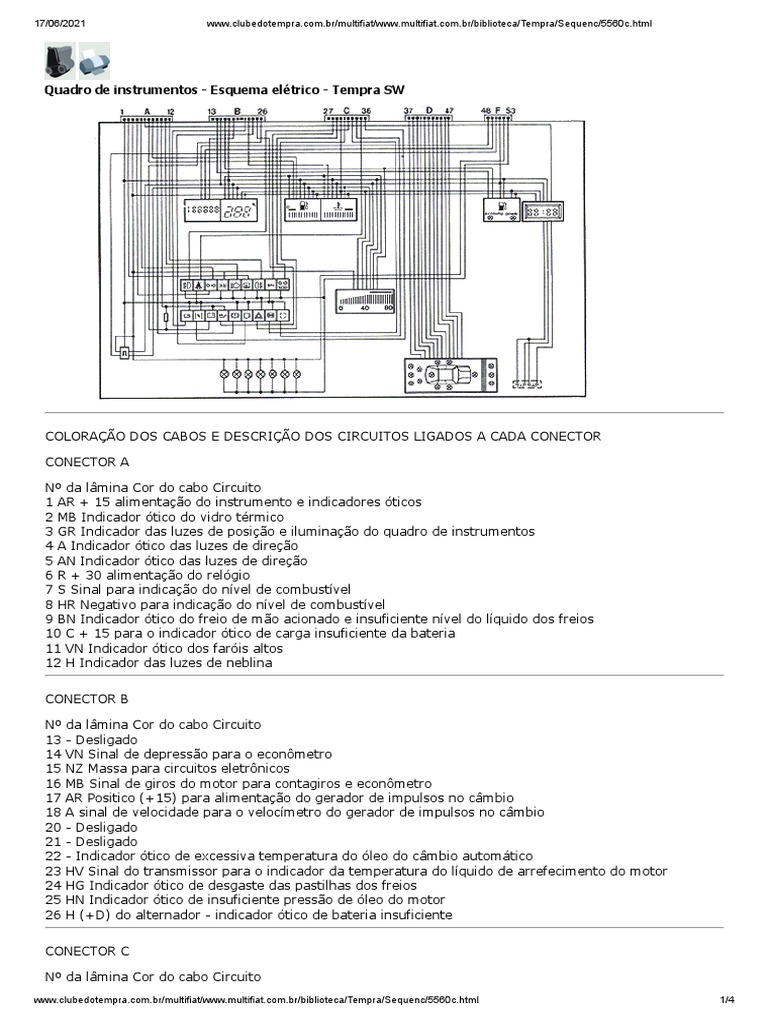

Quadro de instrumentos - Esquema elétrico - Tempra SW
COLORAÇÃO DOS CABOS E DESCRIÇÃO DOS CIRCUITOS LIGADOS A CADA CONECTOR
CONECTOR A
Nº da lâmina Cor do cabo Circuito
1 AR + 15 alimentação do instrumento e indicadores óticos
2 MB Indicador ótico do vidro térmico
3 GR Indicador das luzes de posição e iluminação do quadro de instrumentos
4 A Indicador ótico das luzes de direção
5 AN Indicador ótico das luzes de direção
6 R + 30 alimentação do relógio
7 S Sinal para indicação do nível de combustível
8 HR Negativo para indicação do nível de combustível
9 BN Indicador ótico do freio de mão acionado e insuficiente nível do líquido dos freios
10 C + 15 para o indicador ótico de carga insuficiente da bateria
11 VN Indicador ótico dos faróis altos
12 H Indicador das luzes de neblina
CONECTOR B
Nº da lâmina Cor do cabo Circuito
13 - Desligado
14 VN Sinal de depressão para o econômetro
15 NZ Massa para circuitos eletrônicos
16 MB Sinal de giros do motor para contagiros e econômetro
17 AR Positico (+15) para alimentação do gerador de impulsos no câmbio
18 A sinal de velocidade para o velocímetro do gerador de impulsos no câmbio
20 - Desligado
21 - Desligado
22 - Indicador ótico de excessiva temperatura do óleo do câmbio automático
23 HV Sinal do transmissor para o indicador da temperatura do líquido de arrefecimento do motor
24 HG Indicador ótico de desgaste das pastilhas dos freios
25 HN Indicador ótico de insuficiente pressão de óleo do motor
26 H (+D) do alternador - indicador ótico de bateria insuficiente
CONECTOR C
Nº da lâmina Cor do cabo Circuito
[Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link] 1/4
17/06/2021 [Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link]

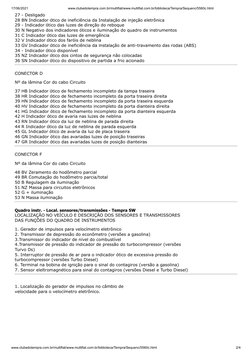

27 - Desligado
28 BN Indicador ótico de ineficiência da Instalação de injeção eletrônica
29 - Indicador ótico das luzes de direção do reboque
30 N Negativo dos indicadores óticos e iluminação do quadro de instrumentos
31 C Indicador ótico das luzes de emergência
32 V Indicador ótico dos faróis de neblina
33 GV Indicador ótico de ineficiência da instalação de anti-travamento das rodas (ABS)
34 - Indicador ótico disponível
35 NZ Indicador ótico dos cintos de segurança não colocadas
36 SN Indicador ótico do dispositivo de partida a frio acionado
CONECTOR D
Nº da lâmina Cor do cabo Circuito
37 HB Indicador ótico de fechamento incompleto da tampa traseira
38 HR Indicador ótico de fechamento incompleto da porta traseira direita
39 HN Indicador ótico de fechamento incompleto da porta traseira esquerda
40 HV Indicador ótico de fechamento incompleto da porta dianteira direita
41 HG Indicador ótico de fechamento incompleto da porta dianteira esquerda
42 H Indicador ótico de avaria nas luzes de neblina
43 RN Indicador ótico da luz de neblina de parada direita
44 R Indicador ótico da luz de neblina de parada esquerda
45 GL Indicador ótico de avaria da luz de placa traseira
46 GN Indicador ótico das avariadas luzes de posição traseiras
47 GR Indicador ótico das avariadas luzes de posição dianteiras
CONECTOR F
Nº da lâmina Cor do cabo Circuito
48 BV Zeramento do hodômetro parcial
49 BR Comutação do hodômetro parcia/total
50 B Regulagem da iluminação
51 NZ Massa para circuitos eletrônicos
52 G + iluminação
53 N Massa iluminação
Quadro instr. - Local. sensores/transmissões - Tempra SW
LOCALIZAÇÃO NO VEÍCULO E DESCRIÇÃO DOS SENSORES E TRANSMISSORES
DAS FUNÇÕES DO QUADRO DE INSTRUMENTOS
1. Gerador de impulsos para velocímetro eletrônico
2. Transmissor de depressão do econômetro (versões a gasolina)
[Link] do indicador de nível do combustível
[Link] de pressão do indicador de pressão do turbocompressor (versões
Turvo Ds)
5. Interruptor de pressão de ar para o indicador ótico de excessiva pressão do
turbocompressor (versões Turbo Diesel)
6. Terminal na bobina de ignição para o sinal do contagiros (versão a gasolina)
7. Sensor eleltromagnético para sinal do contagiros (versões Diesel e Turbo Diesel)
1. Localização do gerador de impulsos no câmbio de
velocidade para o velocímetro eletrônico.
[Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link] 2/4
17/06/2021 [Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link]

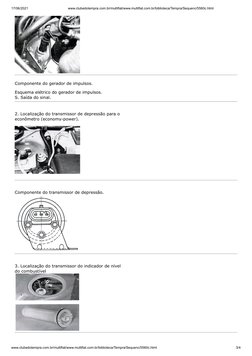

Componente do gerador de impulsos.
Esquema elétrico do gerador de impulsos.
S. Saída do sinal.
2. Localização do transmissor de depressão para o
econômetro (economy-power).
Componente do transmissor de depressão.
3. Localização do transmissor do indicador de nível
do combustível
[Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link] 3/4
17/06/2021 [Link]/multifiat/[Link]/biblioteca/Tempra/Sequenc/[Link]

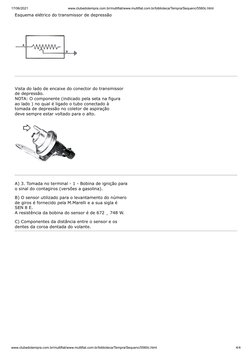

Esquema elétrico do transmissor de depressão
Vista do lado de encaixe do conector do transmissor
de depressão.
NOTA: O componente (indicado pela seta na figura
ao lado ) no qual é ligado o tubo conectado à
tomada de depressão no coletor de aspiração
deve sempre estar voltado para o alto.
A) 3. Tomada no terminal - 1 - Bobina de ignição para
o sinal do contagiros (versões a gasolina).
B) O sensor utilizado para o levantamento do número
de giros é fornecido pela [Link] e a sua sigla é
SEN 8 E.
A resistência da bobina do sensor é de 672 ¸ 748 W.
C) Componentes da distância entre o sensor e os
dentes da coroa dentada do volante.
