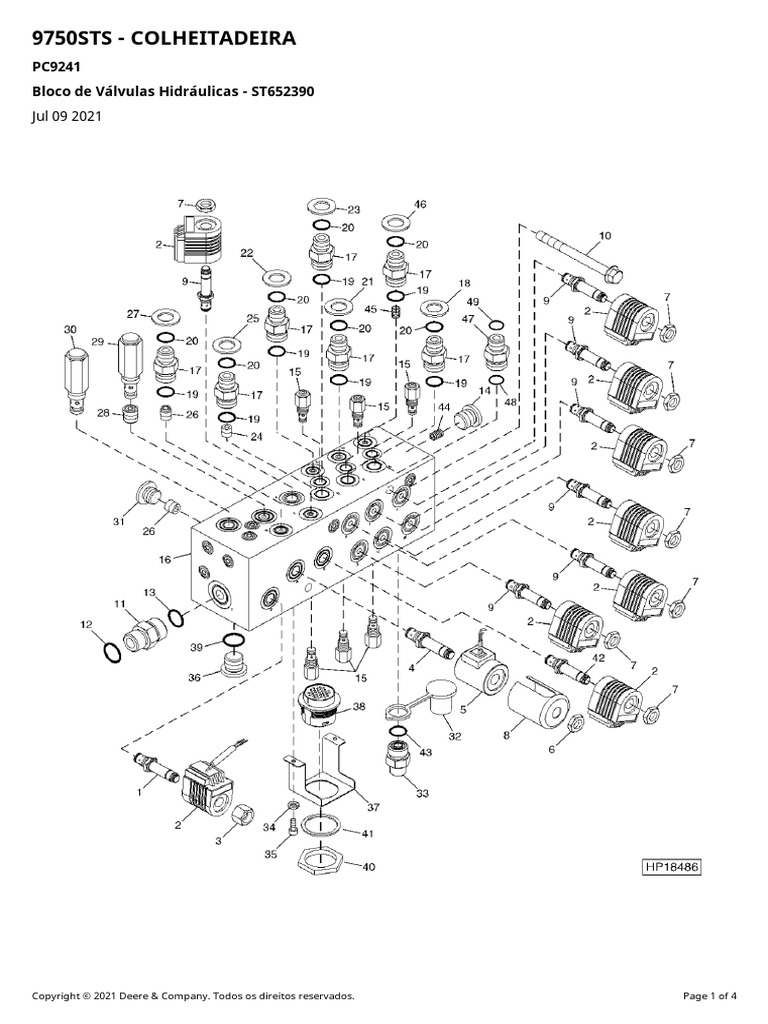

9750STS - COLHEITADEIRA

PC9241
Bloco de Válvulas Hidráulicas - ST652390
Jul 09 2021

Copyright © 2021 Deere & Company. Todos os direitos reservados. Page 1 of 4

 9750STS - COLHEITADEIRA
PC9241
Bloco de Válvulas Hidráulicas - ST652390
Jul 09 2021

ITEM Nº de PEÇA DESCRIÇÃO QTDE 9650 9750 NOTAS

1 AH213967 VálVula solenóide 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

2 AH219066 VálVula solenóide 7 X X (N.S 9650 (060101- ) E 9750 (060044- ))

3 H219516 Porca 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

4 AH218991 VálVula solenóide 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

5 AH220427 VálVula solenóide 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

6 A4655R Porca 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

7 R109691 Porca AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

8 E62942 Capa 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

9 AH213964 VálVula solenóide AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

10 19M7836 Parafuso 2 X X (N.S 9650 (060101- ) E 9750 (060044- )) M10 X 110

11 38H1162 Adaptador 2 X X (N.S 9650 (060101- ) E 9750 (060044- ))

12 T77932 Anel o 2 X X (N.S 9650 (060101- ) E 9750 (060044- ))

13 R26906 Anel o 2 X X (N.S 9650 (060101- ) E 9750 (060044- ))

14 R96705 Tampão AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

15 AH218992 Kit do pistão 6 X X (N.S 9650 (060101- ) E 9750 (060044- )) (GUIA)

16 AH219057 Bloco de válvulas 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) (INCL KEYS 14,
15, 24, 26, 28, 31 - 33 AND 36)

17 38H1160 Adaptador AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

Copyright © 2021 Deere & Company. Todos os direitos reservados. Page 2 of 4

 ITEM Nº de PEÇA DESCRIÇÃO QTDE 9650 9750 NOTAS

18 H170527 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) DARK BLUE

19 R26448 Anel o AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

20 T77613 Anel o AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

21 H170526 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) LITE BLUE

22 H170524 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) RED

23 H170525 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) ORANGE

24 H214690 Orifício 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

25 H170523 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) GREEN

26 H214693 Orifício 2 X X (N.S 9650 (060101- ) E 9750 (060044- ))

27 H170522 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) YELLOW

28 H219492 Orifício 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

29 AH213969 VálVula de alíVio de press. 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

30 AH220428 VálVula de alíVio de press. 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

31 H178788 Tampão de dreno 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

32 R77175 Capa 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

33 XPD341 Engate de diagnostico 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

34 12H302 Arruela de pressão 2 X X (N.S 9650 (060101- ) E 9750 (060044- )) 1/4"

35 19H3753 Parafuso 2 X X (N.S 9650 (060101- ) E 9750 (060044- )) 1/4" X 1/2"

36 L41709 Tampão 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

37 H219659 Apoio 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

38 57M7666 Alojam. conector elétrico 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

38 N282069 Terminal conecTor eléTrico AR X X (N.S 9650 (060101- ) E 9750 (060044- ))

Copyright © 2021 Deere & Company. Todos os direitos reservados. Page 3 of 4

 ITEM Nº de PEÇA DESCRIÇÃO QTDE 9650 9750 NOTAS

39 51M7041 Anel o 1 X X (N.S 9650 (060101- ) E 9750 (060044- )) 11.300 X 2.200

mm

40 57M8035 Porca 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

41 57M9061 Disp fechamento conec elétr 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

42 AH213966 VálVula solenóide 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

43 R28782 Anel o 2 X X (N.S 9650 (060101- ) E 9750 (060044- ))

44 H214689 Orifício 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

45 H219491 Orifício 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

46 H170528 Arruela 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

47 38H1159 Adaptador 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

48 R28782 Anel o 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

49 T77814 Anel o 1 X X (N.S 9650 (060101- ) E 9750 (060044- ))

.. AH218994 Kit retentor AR X X (N.S 9650 (060101- ) E 9750 (060044- )) (USE WITH
AH213964)

.. AH218993 Kit retentor AR X X (N.S 9650 (060101- ) E 9750 (060044- )) (USE WITH
AH218991 OR AH213966)
