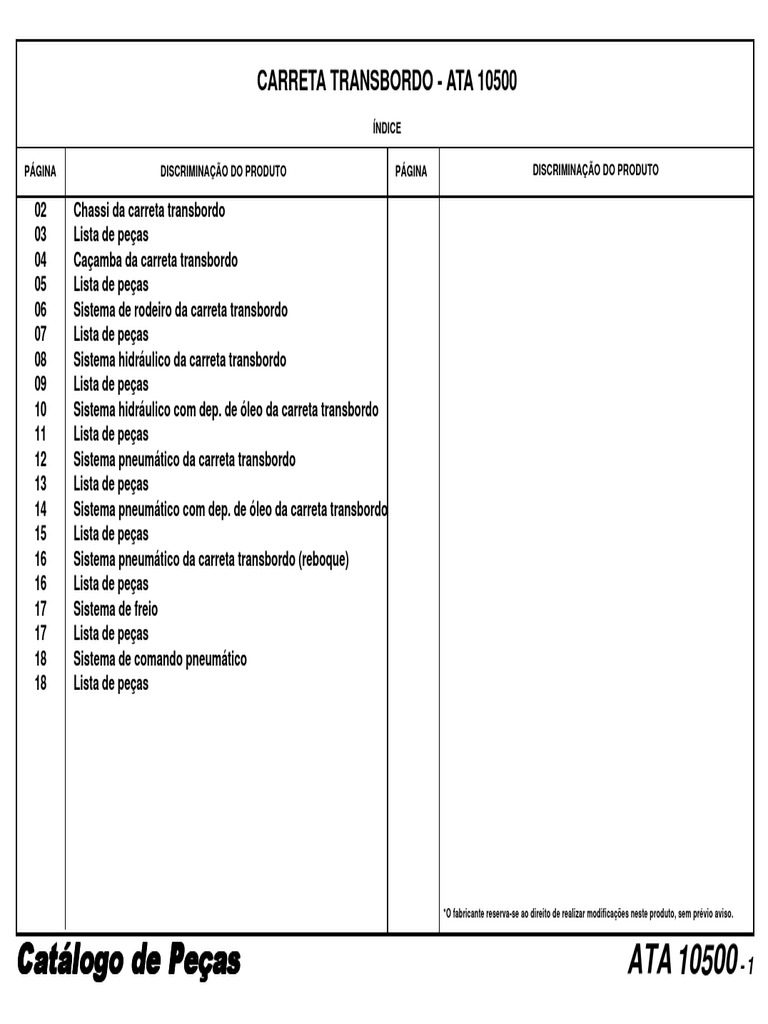

CARRETA TRANSBORDO - ATA 10500

ÍNDICE

PÁGINA DISCRIMINAÇÃO DO PRODUTO PÁGINA DISCRIMINAÇÃO DO PRODUTO

02 Chassi da carreta transbordo

03 Lista de peças
04 Caçamba da carreta transbordo
05 Lista de peças
06 Sistema de rodeiro da carreta transbordo
07 Lista de peças
08 Sistema hidráulico da carreta transbordo
09 Lista de peças
10 Sistema hidráulico com dep. de óleo da carreta transbordo
11 Lista de peças
12 Sistema pneumático da carreta transbordo
13 Lista de peças
14 Sistema pneumático com dep. de óleo da carreta transbordo
15 Lista de peças
16 Sistema pneumático da carreta transbordo (reboque)
16 Lista de peças
17 Sistema de freio
17 Lista de peças
18 Sistema de comando pneumático
18 Lista de peças

*O fabricante reserva-se ao direito de realizar modificações neste produto, sem prévio aviso.

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 1
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 2
CHASSI DA CARRETA TRANSBORDO - ATA 10500

A
 TODAS
TODAS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.12.062 Chassi dianteiro ATA 10500 bitola 2,80 metros ........................................... 01 42 7.10.051 Abraçadeira tipo 2 - AG3 .............................................................................. 04
01 5.12.064 Chassi dianteiro ATA 10500 bitola 3,00 metros ......................................... 01 43 7.25.106 Parafuso sextavado UNC 5/16" x 2.1/4" RP BC .......................................... 06
02 5.14.001 Engate para pino bola .................................................................................. 01 44 7.25.104 Parafuso sextavado UNC de 3/8" x 1.1/4" RI .............................................. 06
03 7.25.001 Parafuso sextavado UNC G5 de 3/4" x 2.1/2" RP BC .................................. 14 45 7.10.004 Arruela de pressão de 3/8" .......................................................................... 06
04 7.10.007 Arruela de pressão de 3/4" ME .................................................................... 14 46 7.25.013 Porca sextavada UNC de 3/8" ..................................................................... 06
05 7.25.016 Porca sextavada UNC de 3/4" ZB ................................................................ 14 47 7.25.008 Pino bola 100 mm ....................................................................................... 01
06 7.25.007 Parafuso sextavado UNC de 5/8" x 2" RT .................................................... 04 48 7.25.022 Porca castelo UNF de 2" ............................................................................. 01
07 5.12.004 Calço ............................................................................................................ 03 49 7.12.001 Contrapino 5/16" x 4" ................................................................................... 01
08 5.15.001 Flange bi-partida .......................................................................................... 01 50 5.12.063 Chassi traseiro ATA 10500 bitola 2,80 metros .......................................... 01
09 7.10.006 Arruela de pressão de 5/8" .......................................................................... 06 50 5.12.065 Chassi traseiro ATA 10500 bitola 3,00 metros .......................................... 01
10 7.16.002 Graxeira 1/8" BSP reta ................................................................................. 08 51 7.12.052 Corrente de segurança (opcional) .............................................................. 01
11 5.25.003 Pé de apoio .................................................................................................... 01 52 5.28.001 Suporte do engate (opcional) ..................................................................... 01
12 5.25.004 Pino de trava .................................................................................................. 02 53 5.28.002 Suporte do jumelo ....................................................................................... 01
13 7.25.128 Pino de trava quebra dedo ........................................................................... 01 54 5.19.001 Jumelo de engate ........................................................................................ 01
14 7.12.004 Contrapino de 1/4" x 2.1/2" ........................................................................... 01 55 5.10.001 Arruela lisa de 88 x 45 x 12 mm .................................................................. 01
15 5.28.025 Suporte das mangueiras ............................................................................... 01 56 5.25.002 Porca castelo de 1.7/8" ................................................................................ 01
16 7.25.087 Parafuso sextavado UNC de 1/2" x 1.3/4" .................................................... 02 57 7.12.001 Contrapino de 5/16" x 4" .............................................................................. 01
17 7.10.005 Arruela de pressão de 1/2" ............................................................................ 02 58 5.25.001 Pino liso de 48 x 232 mm ............................................................................ 01
18 7.25.014 Porca sextavada UNC de 1/2" ...................................................................... 10 59 7.25.002 Parafuso sextavado UNC de 3/8" x 3" ......................................................... 01
19 5.28.036 Sapata direita do rodeiro .............................................................................. 01 60 5.25.016 Pino de engate traseiro ............................................................................... 01
20 7.25.163 Parafuso de 1" x 3" UNF ............................................................................... 12 61 5.29.002 Trava ............................................................................................................. 01
21 7.10.009 Arruela de pressão de 1" .............................................................................. 24 62 7.25.006 Parafuso sextavado UNC de 3/8" x 2" ......................................................... 01
22 7.25.070 Porca sextavada de 1" UNC ......................................................................... 12 63 5.11.001 Abraçadeira das mangueiras ..................................................................... 01
23 7.25.018 Porca sextavada de 1" UNF .......................................................................... 12 64 5.28.026 Suporte da lanterna esquerda .................................................................... 01
24 7.25.003 Parafuso de 1" x 3" UNC RP ......................................................................... 12 65 7.25.080 Parafuso sextavado UNC 5/16" x 7/8" RI .................................................... 01
25 5.28.037 Sapata esquerda do rodeiro ........................................................................ 01 66 7.21.002 Lanterna retangular ..................................................................................... 01
26 7.25.084 Parafuso sextavado UNC de 5/16" x 2" RI ................................................... 06 67 7.21.003 Lâmpada 12V 5W BA 15S ........................................................................... 02
27 7.10.003 Arruela de pressão de 5/16" ......................................................................... 14 67 7.21.004 Lâmpada 12V 21W BA 15S ......................................................................... 04
28 7.25.012 Porca sextavada UNC de 5/16" .................................................................... 14 68 7.12.050 Cabo PP 5 x 1 mm² ...................................................................................... 19m
29 5.12.003 Chapa de fixação da tululação ..................................................................... 02 69 7.25.160 Placa Modelo Duplo da Abraçadeira .......................................................... 04
30 5.27.001 Roldana completa ........................................................................................ 04 70 5.28.038 Suporte Inferior do Eixo do Rodeiro ............................................................ 02
30A 5.27.006 Roldana avulsa ............................................................................................. 04
31 7.27.001 Rolamento 6209 DDU 2RS .......................................................................... 08
32 7.10.015 Anel de retenção I 85 .................................................................................... 08
33 5.25.007 Pino do rolete de 140 mm ............................................................................ 02
34 5.25.008 Pino do rolete de 169 mm ............................................................................ 02
35 7.25.005 Parafuso allen sem cabeça de 1/2" x 1.1/4" ................................................ 08
36 7.16.005 Graxeira 1/8" BSP 45º ................................................................................... 04
37 5.25.013 Pino liso de fixação do cilindro de 194 mm ................................................ 02
38 5.25.014 Pino liso de fixação do cilindro de 153 mm ................................................ 02
39 7.12.095 Cotovelo macho x fêmea 1/8" x 1/8" NPT .................................................... 02
40 7.22.067 Mangueira de lubrificação 3/16" x 1100mm ................................................ 02
41 7.10.042 Abraçadeira 019 - 032mm ............................................................................ 02

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 3
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 4
CAÇAMBA DA CARRETA TRANSBORDO - ATA 10500

B
 TODAS
TODAS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.12.032 Caçamba dianteira da ATA 10500 ................................................................ 01

01 5.12.033 Caçamba traseira da ATA 10500 ................................................................. 01
02 5.29.061 Torre "H" de fixação da caçamba ATA 10500 .............................................. 01
03 5.27.006 Roldana avulsa ............................................................................................. 04
03A 5.27.001 Roldana completa ........................................................................................ 04
04 7.27.001 Rolamento 6209 DDU 2RS ........................................................................... 08
05 7.10.015 Anel de retenção I 85 .................................................................................... 08
06 7.25.005 Parafuso allen sem cabeça de 1/2" x 1.1/4" ................................................. 12
07 7.25.014 Porca sextavada de 1/2" ............................................................................... 12
08 5.25.009 Pino do rolete de 120 mm ............................................................................. 02
09 5.25.010 Pino do rolete de 143 mm ............................................................................ 02
10 5.25.011 Pino de articulação ....................................................................................... 05
11 7.11.008 Bucha de articulação .................................................................................... 10
12 5.25.012 Pino com trava de fixação do cilindro de 273 mm ...................................... 02
13 7.10.004 Arruela de pressão de 3/8" ........................................................................... 04
14 5.25.015 Pino com trava de fixação do cilindro de 136 mm ..................................... 02
15 5.25.056 Porta de inspeção ........................................................................................ 01
16 7.25.128 Pino trava quebra dedo ................................................................................ 02
17 5.25.057 Porta de inspeção ........................................................................................ 01
18 5.25.058 Porta interna .................................................................................................. 01
19 7.22.067 Mangueira de lubrificação 3/16" x 1100mm ................................................ 05
20 7.25.015 Porca sextavada UNC de 5/8" ...................................................................... 05
21 7.16.005 Graxeira 1/8" BSP 45° ................................................................................... 06
22 7.16.002 Graxeira 1/8" BSP reta ................................................................................. 04
23 7.25.011 Porca sextavada UNC de 1/4" ...................................................................... 02
24 7.10.002 Arruela de pressão de 1/4" ........................................................................... 02
25 7.10.153 Amortecedor de borracha ............................................................................. 02
26 7.25.120 Parafuso de fenda cab. escareada de 1/4" x 3/4" ....................................... 02
27 7.25.064 Parafuso sextavado de 1/2" x 1" RI .............................................................. 10
28 7.10.005 Arruela de pressão de 1/2" ........................................................................... 10
29 5.29.065 Trava do pino de articulação ........................................................................ 10
30 7.25.033 Parafuso sextavado UNC de 3/8" x 1" .......................................................... 04
31 7.10.104 Anel de retenção I 47 .................................................................................... 02

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 5
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 6
SISTEMA DE RODEIRO DA CARRETA TRANSBORDO
 BIT 2,00

BIT 2,80

BIT 3,00

BIT 2,00

BIT 2,80

BIT 3,00
TODAS

TODAS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.11.035 Balança direita bitola 2,00 m .................................................. 01 35 7.10.006 Arruela de pressão de 5/8" ..................................................... 16
01 5.11.002 Balança direita bitolas 2,80 e 3,00 m ................................... 01 01 36 7.25.122 Porca sextavada UNF de 5/8" ................................................ 08
01 5.11.036 Balança esquerda bitola 2,00 m ........................................... 01 36 7.25.085 Porca parlock UNF de 5/8" .................................................... 08
01 5.11.003 Balança esquerda 2,80 e 3,00 m ......................................... 01 01 37 7.25.075 Porca de trava KM 16 ............................................................. 08
02 5.14.002 Eixo (macho) do rodeiro bitola 2,80 m .................................. 01 38 7.16.002 Graxeira 1/8" BSP reta ........................................................... 02
02 5.14.015 Eixo (macho) do rodeiro bitola 3,00 m .................................. 01 39 1.14.007 Eixo com flange da roda bitola 2,00 m ................................. 02
02A 5.14.019 Eixo do rodeiro bitola 2,00 m ................................................ 01 39 1.14.018 Eixo com flange da roda bitolas 2,80 e 3,00 m .................... 02 02
02A 5.14.023 Eixo inteiro bitola 2,80 m ....................................................... 01 39 1.14.004 Eixo da roda bitola 2,00 m ..................................................... 02
02A 5.14.024 Eixo inteiro bitola 3,00 m ....................................................... 01 39 1.14.015 Eixo da roda bitolas 2,80 e 3,00 m ....................................... 02 02
03 5.14.003 Eixo (fêmea) do rodeiro bitola 2,80 ....................................... 01 40 7.10.002 Arruela de pressão de 1/4" .................................................... 12
03 5.14.016 Eixo (fêmea) do rodeiro bitola 3,00 ....................................... 01
04 7.25.030 Parafuso sextavado UNC de 1" x 3.1/2" RP .......................... 06
05 7.10.009 Arruela de pressão de 1" ....................................................... 06
06 7.25.018 Porca sextavada UNC de 1" .................................................. 06
07 5.11.004 Bucha de bronze .................................................................... 04
08 5.10.003 Arruela .................................................................................... 02
09 7.25.077 Porca de trava KM 22 ............................................................. 04
10 7.29.001 Trava MB22 (aranha) ............................................................. 02
11 7.12.047 Calota ..................................................................................... 02
12 7.25.142 Parafuso allem UNC de 1/4" x 3/4" com cabeça .................. 12
13 7.27.010 Retentor Nº 1025 .................................................................... 04
14 7.27.002 Rolamento 32218 .................................................................. 08
15 7.12.010 Cubo da roda R 7047 ............................................................ 02
16 5.10.004 Arruela de compensação ...................................................... 02
17 7.25.130 Parafuso de roda DT M22 x 1,5 x 72/80 c/porca (traseira) ... 20
17 7.25.137 Parafuso de roda DT M22 x 1,5 x 89/97 c/porca (dianteira) . 20
18 7.25.078 Porca castelo do eixo da roda ............................................... 04
19 5.29.003 Trava da porca ....................................................................... 04
20 7.25.068 Parafuso sextavado UNC de 5/16" x 3/4" RI ......................... 08
21 7.10.003 Arruela de pressão de 5/16" .................................................. 08
22 7.19.001 Junta ....................................................................................... 04
23 7.12.048 Calota do cubo da roda ......................................................... 04
24 7.25.067 Parafuso sextavado UNC de 3/8" x 3/4" RI ........................... 16
25 7.10.004 Arruela de pressão de 3/8" .................................................... 16
26 7.12.011 Campana 3451 ...................................................................... 04
27 7.25.050 Pneu 600/50 x 22,5 ................................................................ 04
28 7.27.027 Roda 20 x 22.5 ....................................................................... 04
29 7.11.011 Bico ......................................................................................... 04
30 7.12.012 Freio 6" D/E MA - haste 650 mm ar Spring Brake ................ 02
31 7.25.034 Parafuso sextavado UNC de 1/2" x 1.1/4" RP ....................... 04
32 7.10.005 Arruela de pressão de 1/2" .................................................... 04
33 7.25.014 Porca sextavada UNC de 1/2" ............................................... 04
34 7.25.131 Parafuso sextavado UNF de 5/8" x 2" RP ............................. 16

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 7
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 8
SISTEMA HIDRÁULICO DA CARRETA TRANSBORDO - ATA 10500
A

B
A

B
A

A
 TODAS
TODAS
ITEM

ITEM
DIANT

TRAS
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.29.057 Tubo de passagem de óleo de 20 x 16 x 4550 mm cpl ............... 04

02 5.29.058 Tubo de passagem de óleo de 20 x 16 x 4945 mm cpl ........... 02
03 7.25.024 Porca de 1.1/16" x 13 mm ........................................................... 10 08
04 7.23.001 Niple de 1.1/16" x 1.1/16" JIC x 75 mm ....................................... 04 06
05 5.23.004 Niple "T" de 1.1/16" x 1.1/16" JIC x 1.1/16" fêmea x 102 mm ..... 08 06
06 7.22.006 Mangueira 3/4" R2AT x 2.800 mm com 2 TRG ........................... 12
07 7.23.005 Niple de 1.1/16" JIC x 1.1/16" x 52 mm ....................................... 12
08 5.23.006 Niple "T" de 1.1/16" x 1.1/16" JIC x 1.1/16" fêmea x 132 mm ..... 02
09 5.29.059 Tubo de passagem de óleo de 20 x 16 x 1090 mm cpl ............ 02
09A 5.29.060 Tubo de passagem de óleo de 20 x 16 x 1106 mm cpl ............ 02
10 7.22.036 Mangueira 3/4" R2AT x 600 mm com 2 TRG .............................. 04
11 7.12.014 Cilindro hidráulico de tombamento ............................................ 02
12 7.12.013 Cilindro hidráulico de levantamento ........................................... 02
13 7.31.007 Valvula pneumática direcional 4/2 vias ...................................... 01
14 5.29.009 Tampão 1.1/16" JIC x 25 mm ...................................................... 04
15 7.14.009 Engate rápido hidr. 3/4" NPT - fêmea ......................................... 04
16 7.29.013 Tomada 6 polos fêmea ............................................................... 01
16 7.29.014 Tomada 6 polos macho .............................................................. 01
17 7.25.039 Parafuso sextavado UNC 1/4" x 2" .............................................. 02
18 7.25.011 Porca sextavada UNC de 1/4" ..................................................... 02
19 7.20.004 Kit reparo do cilindro hidráulico .................................................. 02
20 7.20.006 Kit reparo do cilindro hidráulico .................................................. 02
21 7.14.005 Engate rápido de 1/2" hidráulico - macho .................................. 04
21 7.14.010 Engate rápido de 3/4" hidráulico - macho .................................. 04
22 7.23.032 Niple de 1.1/16" JIC x 1/2" NPT x 52 mm .................................... 04
22 7.23.027 Niple de 1.1/16" JIC x 3/4" NPT x 53 mm .................................... 04
23 7.23.024 Niple de 1.1/16" JIC x 3/4" NPT x 72 mm .................................... 04
24 7.16.002 Graxeira 1/8" BSP reta ................................................................. 04
25 7.16.004 Graxeira 1/8" BSP 90º .................................................................. 02
26 7.10.002 Arruela de pressão de 1/4" .......................................................... 02

OBS.: Quando solicitar KIT DE REPARO OU CILINDRO

HIDRÁULICO mencionar o nº de série e o ano de fabricação do
equipamento.

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 9
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 10
SISTEMA HIDRÁULICO DA CARRETA TRANSBORDO COM DEPÓSITO DE ÓLEO - ATA 10500
A

B
A

A
 TODAS
TODAS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.29.057 Tubo de passagem de óleo de 20 x 16 x 4550 mm cpl ................................ 04 42 7.12.016 Cabeçote do filtro .......................................................................................... 01
02 5.29.058 Tubo de passagem de óleo de 20 x 16 x 4945 mm cpl ............................ 02 43 7.15.004 Filtro de óleo FR24A F 10N .......................................................................... 01
03 7.25.024 Porca de 1.1/16" x 13 mm ............................................................................ 10 44 7.14.005 Engate rápido hidráulico de 1/2" macho ..................................................... 01
04 7.23.001 Niple de 1.1/16" x 1.1/16" JIC x 75 mm ........................................................ 04 45 7.31.006 Visor de nível VI 127 ..................................................................................... 01
05 5.23.004 Niple "T" de 1.1/16" x 1.1/16" JIC x 1.1/16" fêmea x 102 mm ...................... 08 46 7.22.036 Mangueira 3/4" R2AT x 600 mm com 2 TRG ............................................... 04
06 7.22.044 Mangueira 3/4" R2AT x 1500 mm c/FRG90 1.1/16"JIC x FRG 1.1/16"JIC . 04 47 7.16.002 Graxeira de 1/8" BSP reta ............................................................................. 04
07 7.23.005 Niple de 1.1/16" JIC x 1.1/16" x 52 mm ........................................................ 14 48 7.16.004 Graxeira de 1/8" BSP 90º .............................................................................. 02
08 5.23.006 Niple "T" de 1.1/16" x 1.1/16" JIC x 1.1/16" fêmea x 132 mm ...................... 02
09 5.29.059 Tubo de passagem de óleo de 20 x 16 x 1090 mm cpl ............................. 02
09A 5.29.060 Tubo de passagem de óleo de 20 x 16 x 1106 mm cpl ............................. 02
10 7.22.006 Mangueira 3/4" R2AT x 2.800 mm c/FRG 1.1/16"JIC x FRG 1.1/16"JIC ..... 08
11 7.12.014 Cilindro hidráulico de tombamento ............................................................. 02
12 7.12.013 Cilindro hidráulico de levantamento ............................................................ 02
13 7.31.007 Valvula pneumática direcional 4/2 vias ....................................................... 01
14 5.29.009 Tampão 1.1/16" JIC x 25 mm ....................................................................... 03
15 7.14.009 Engate rápido hidr. fêmea 3/4" NPT ............................................................ 04
16 7.29.013 Tomada 6 polos fêmea ................................................................................ 01
16 7.29.014 Tomada 6 polos macho ............................................................................... 01
17 7.25.039 Parafuso sextavado UNC 1/4" x 2" ............................................................... 02
18 7.25.011 Porca sextavada UNC de 1/4" ...................................................................... 02
19 7.20.004 Kit reparo do cilindro hidráulico .................................................................. 02
20 7.20.006 Kit reparo do cilindro hidráulico .................................................................. 02
21 5.13.007 Tanque de óleo completo ........................................................................... 01
22 7.12.065 Curva 90º de 1.1/4" galvanizada (cachimbo) ............................................... 02
23 7.10.002 Arruela de pressão de 1/4" ........................................................................... 14
24 7.27.014 Registro de esfera de 1.1/4" ........................................................................ 01
25 7.25.038 Parafuso sextavado UNC de 1/2" x 1.1/2" RP .............................................. 04
26 7.10.005 Arruela de pressão de 1/2" ........................................................................... 04
27 7.25.014 Porca sextavada UNC de 1/2" ...................................................................... 04
28 5.23.007 Niple de redução 1.1/4" x 1.1/16" JIC .......................................................... 01
29 7.22.004 Mangueira 3/4" R2AT x 1600 mm c/FRG90 1.1/16"JIC x FRG 1.1/16"JIC .. 01
30 7.12.015 Bloco de comando hidráulico de 2 estágios .............................................. 01
31 7.25.101 Parafuso sextavado UNC de 3/8" x 1.1/2" RI ............................................... 03
32 7.10.023 Arruela lisa de 3/8" ........................................................................................ 03
33 7.10.004 Arruela de pressão de 3/8" ........................................................................... 03
34 7.25.013 Porca sextavada UNC de 3/8" ...................................................................... 03
35 7.23.004 Niple de 1.1/16" JIC x 7/8" x 47 mm ............................................................ 04
36 7.23.024 Niple de 1.1/16" JIC x 3/4" NPT x 72 mm ..................................................... 04
37 5.13.002 Depósito de óleo avulso ............................................................................... 01
38 5.29.012 Tampa do depósito ...................................................................................... 01
39 5.19.003 Junta .............................................................................................................. 01
40 7.15.005 Filtro de ar FA 93 010 .................................................................................... 01
41 7.25.036 Parafuso sextavado UNC de 1/4" x 1/2" ...................................................... 12

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 11
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 12
SISTEMA DE PNEUMÁTICO DA CARRETA TRANSBORDO - ATA 10500
 TODOS

TODOS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 7.27.026 Reservatório de ar ............................................................................ 01

02 7.11.003 Bujão de ar M 22............................................................................... 01
03 7.31.002 Válvula rele/emergencia RE 4/3S ..................................................... 01
04 7.23.006 Niple conector macho 1/2" T.nylon x M16 ........................................ 14
05 7.11.012 Bujão com encosto o'ring M16 x 1,5 ................................................. 01
06 7.23.007 Niple conector macho 1/2" T.nylon x M22 ........................................ 01
07 7.23.018 Tecalon de 1/2" - nylon ..................................................................... 20 m
08 7.23.010 União de anteparo 1/2" x 1/2" NPT ................................................... 04
09 7.14.002 Engate rápido fêmea 1/2" (ar) ........................................................... 03
10 7.23.013 Niple "T" de 1/2" x 1/2" x 1/2" ........................................................... 01
11 7.31.012 Valvula de descarga rápida M16xM16x1 ......................................... 02
12 7.21.006 Luva de latão de 1/2" ........................................................................ 03
13 7.22.012 Mangueira de 3/8" R1AT x 3000 mm ................................................ 04
14 7.14.003 Engate rápido macho 1/2" (ar) .......................................................... 04
15 7.23.034 Niple de 1/8" BSP x 1/2" NPT ........................................................... 01
16 7.12.037 Cotovelo latão de 1/2" ....................................................................... 01
17 7.25.032 Parafuso sextavado UNC de 5/16" x 1" RI ....................................... 04
18 7.10.003 Arruela de pressão de 5/16" ............................................................. 04
19 7.25.012 Porca sextavada de 5/16" ................................................................. 04
20 7.23.022 Tecalon de 1/4" - nylon ..................................................................... 6m
21 7.25.104 Parafuso sextavado UNC de 3/8" x 1.1/4" RI ................................... 03
22 7.10.004 Arruela de pressão de 3/8" ............................................................... 03
23 7.25.013 Porca sextavada de 3/8" ................................................................... 03

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 13
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 14
SISTEMA DE PNEUMÁTICO DA CARRETA TRANSBORDO COM DEPOSITO DE ÓLEO - ATA 10500
 TODOS

TODOS
ITEM

ITEM
CÓDIGO DISCRIMINAÇÃO CÓDIGO DISCRIMINAÇÃO

01 5.27.026 Reservatório de ar ........................................................................ 01

02 7.11.003 Bujão de ar - válvula de dreno M 22 x 1,5 ...................................... 01
03 7.31.002 Válvula rele/emergencia RE 4/3S ................................................... 01
04 7.23.006 Niple conector macho 1/2" T.nylon x M16 ...................................... 14
05 7.11.012 Bujão com encosto o'ring M16 x 1,5 .............................................. 01
06 7.23.007 Niple conector macho 1/2" T.nylon x M22 ...................................... 01
07 7.23.018 Tecalon de 1/2" - nylon .................................................................. 20 m
08 7.23.010 União de anteparo 1/2" x 1/2" NPT ................................................ 04
09 7.14.002 Engate rápido fêmea 1/2" (ar) ........................................................ 06
10 7.23.013 Niple "T" de 1/2" x 1/2" x 1/2" T. nylon .......................................... 01
11 7.31.012 Valvula de descarga rápida M16xM16x1 ........................................ 02
12 7.21.006 Luva de latão de 1/2" ..................................................................... 02
13 7.22.012 Mangueira de 3/8" R1AT x 3000 mm ............................................. 02
14 7.14.003 Engate rápido macho 1/2" (ar) ....................................................... 02
15 7.12.057 Conector macho de 1/4" T nylon x 1/4" NPT.................................. 03
16 7.12.019 Cotovelo macho 1/4" T. nylon x 1/8" NPT ...................................... 01
17 7.25.032 Parafuso sextavado UNC de 5/16" x 1" RI ...................................... 04
18 7.10.003 Arruela de pressão de 5/16" .......................................................... 04
19 7.25.012 Porca sextavada de 5/16" .............................................................. 04
20 7.23.022 Tubo redondo de 1/4" - tecalon - nylon ........................................... 10 m
21 7.12.054 Comando pneumático PVN 5016-00A ............................................ 01
22 7.25.108 Parafuso fenda cab. redonda de 3/16" x 2" .................................... 03
23 7.10.001 Arruela de pressão de 3/16" .......................................................... 03
24 7.25.010 Porca sextavada UNC de 3/16" ...................................................... 03
25 7.23.009 Niple "T" de 1/2" x 1/2" x 1/4" T. nylon .......................................... 01
26 7.10.018 Anél o'ring ...................................................................................... 01
27 7.23.031 União de anteparo 1/4" x 1/2" NPT ................................................ 02
28 7.25.104 Parafuso sextavado UNC de 3/8" x 1.1/4" RI ................................. 03
29 7.10.004 Arruela de pressão de 3/8" ............................................................ 03
30 7.25.013 Porca sextavada de 3/8" ................................................................ 03
31 7.12.011 Plug de 1/4" NPT ........................................................................... 02

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 15
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 16

TODOS
SISTEMA PNEUMÁTICO DA CARRETA TRANSBORDO

ITEM
CÓDIGO DISCRIMINAÇÃO
(REBOQUE)
01 7.31.012 Valvula de descarga rápida 1/2" ....................................................... 02
02 7.21.006 Luva de latão de 1/2" ......................................................................... 02
03 7.22.012 Mangueira de 3/8" R1AT x 3000 mm ................................................. 03
04 7.14.003 Engate rápido macho 1/2" (ar) ........................................................... 03
05 7.23.006 Niple conector macho 1/2" T.nylon x M16 .......................................... 10
06 7.25.032 Parafuso sextavado UNC de 5/16" x 1" RI ...................................... 04
07 7.10.003 Arruela de pressão de 5/16" .............................................................. 04
08 7.25.012 Porca sextavada de 5/16" .................................................................. 04
09 7.23.010 União de anteparo 1/2" x 1/2" NPT .................................................... 02
10 7.23.018 Tecalon de 1/2" - nylon ...................................................................... 9m
11 7.12.037 Cotovelo latão de 1/2" ........................................................................ 01
12 7.23.034 Niple de 1/8" BSP x 1/2" NPT ........................................................... 01
 TODOS
SISTEMA DE FREIO

ITEM
CÓDIGO DISCRIMINAÇÃO

01 7.28.003 Suporte "S" esquerdo ....................................................................... 01

01 7.28.004 Suporte "S" direito ............................................................................. 01
02 7.22.046 Mola de fixação da sapata ................................................................ 01
03 7.10.120 Alavanca de freio .............................................................................. 01
04 7.22.047 Mola de retorno da sapata ................................................................ 01
05 7.14.006 Eixo expansor direito ........................................................................ 01
05 7.14.007 Eixo expansor esquerdo ................................................................... 01
06 7.28.005 Sapata de freio .................................................................................. 02
07 7.12.060 Câmara de freio haste longa ............................................................ 01
07A 7.12.061 Câmara de freio ................................................................................ 01
08 7.25.090 Pino da sapata .................................................................................. 02
09 7.28.007 Suporte da sapata esquerda ............................................................ 01
09 7.28.008 Suporte da sapata direita .................................................................. 01
10 7.11.013 Bucha do pino do suporte ................................................................. 02
11 7.12.056 Chapa de fixação do suporte ............................................................ 01
12 7.10.109 Arruela de ajuste do eixo .................................................................. 01
13 7.11.014 Bucha de latão .................................................................................. 01
14 7.16.009 Guarda-pó superior ........................................................................... 01
15 7.22.048 Mola trava do rolete .......................................................................... 02
16 7.10.157 Arruela interna de ajuste ................................................................... 01
17 7.10.158 Arruela externa de ajuste .................................................................. 01
18 7.29.002 Trava da mola de retorno ................................................................. 02
19 7.27.028 Rolete da sapata ............................................................................... 02
20 7.10.036 Anél retenção E 32 G-501-032-01 .................................................... 01
21 7.25.089 Parafuso cabeça sextavada 1/2" x 1.1/4" ......................................... 04
22 7.27.013 Retentor 47,7 x 36,53 x 7 BA ............................................................ 01
23 7.25.027 Parafuso cabeça sextavada M10 x 15 mm....................................... 04
24 7.10.004 Arruela de pressão 3/8" .................................................................... 04
25 7.16.008 Guarda pó inferior ............................................................................. 01
26 7.10.024 Arruela lisa de 1/2" inox .................................................................... 04
27 7.25.038 Parafuso cabeça sextavada 1/2" x 1.1/2" 20F UNC - RT ................ 02
28 7.25.025 Porca sextavada parlock 1/2" 13F UNC ........................................... 02
29 7.16.002 Graxeira de 1/8" BSP reta ................................................................ 01
30 7.27.012 Retentor 36 x 52 x 11 mm BRG (5075) ............................................ 01
31 7.10.005 Arruela de pressão de 1/2" ............................................................... 04
32 7.16.011 Guarda pó bi-partido conjunto sup/inf. ............................................. 01

ATENÇÃO: - ALTO RISCO DE ACIDENTE (NÃO ABRA A CUICA

SEM ANTES TRAVAR A MOLA DE PRESSÃO)

Catálogo de P
tálog
Catálo eças
Peças ATA 10500 - 17
Catálo
tálog
Catálo go de Peças
Peças ATA 10500 - 18

TODOS
SISTEMA DE COMANDO PNEUMÁTICO

ITEM
CÓDIGO DISCRIMINAÇÃO

01 5.12.007 Caixa de fixação das válvulas .......................................................... 01

02 5.29.022 Tampa da caixa ................................................................................ 01
Kit 03 7.25.036 Parafuso sextavado de 1/4" x 1/2" .................................................... 04
04 7.25.039 Parafuso sextavado de 1/4" x 2" ....................................................... 04
05 5.11.005 Barra de fixação ................................................................................ 01
06 7.25.040 Parafuso allen de 3/16" x 1/2" .......................................................... 16
07 7.31.003 Válvula de acionamento ................................................................... 04
08 7.12.057 Niple de 1/4" para tubo de nylon 1/4"NPT ........................................ 04
09 7.23.022 Tubo de ar menor ............................................................................. 02
10 7.29.003 Tee de 1/4" para tubo de nylon 1/4"NPT .......................................... 03
11 7.23.022 Tubo de nylon de 1/4" ....................................................................... 02
12 7.23.022 Tubo de nylon de 1/4" ....................................................................... 02
13 7.10.001 Arruela de pressão de 3/16" ............................................................. 16
14 7.22.008 Mangueira de ar de alimentação ...................................................... 01
15 7.14.004 Engate rápido 1/4" para tubo nylon .................................................. 01
o
elh 16 7.12.058 Cotovelo de 1/4" para tubo de nylon 1/4"NPT .................................. 04
rm
Ve
17 7.23.022 Tubo de nylon 1/4" ............................................................................ 04
18 7.12.049 Niple de 1/4" para tubo de nylon 1/8"NPT ........................................ 04
19 7.23.020 Comando de 1/2" .............................................................................. 01
20 7.22.009 Mangueira cristal de 1" ..................................................................... 01
lo 21 7.10.043 Abraçadeira de 1.1/2" ....................................................................... 01
are
Am 7.11.007
ul 22 Bloco de acionamento pneumático ................................................... 02
Az
rde 23 7.10.002 Arruela de pressão de 1/4" ............................................................... 04
Ve
24 7.25.011 Porca sextavada de 1/4" ................................................................... 04
25 7.20.001 Kit reparo do bloco do comando pneumático ................................... 02
26 7.20.002 Kit reparo do comando de 1/2" ......................................................... 01
27 7.23.020 Comando hidráulico de 1/2" acionamento pneumático .................... 01

4 - Verde
2 - Amarelo
3 - Azul
1 - Vermelho
