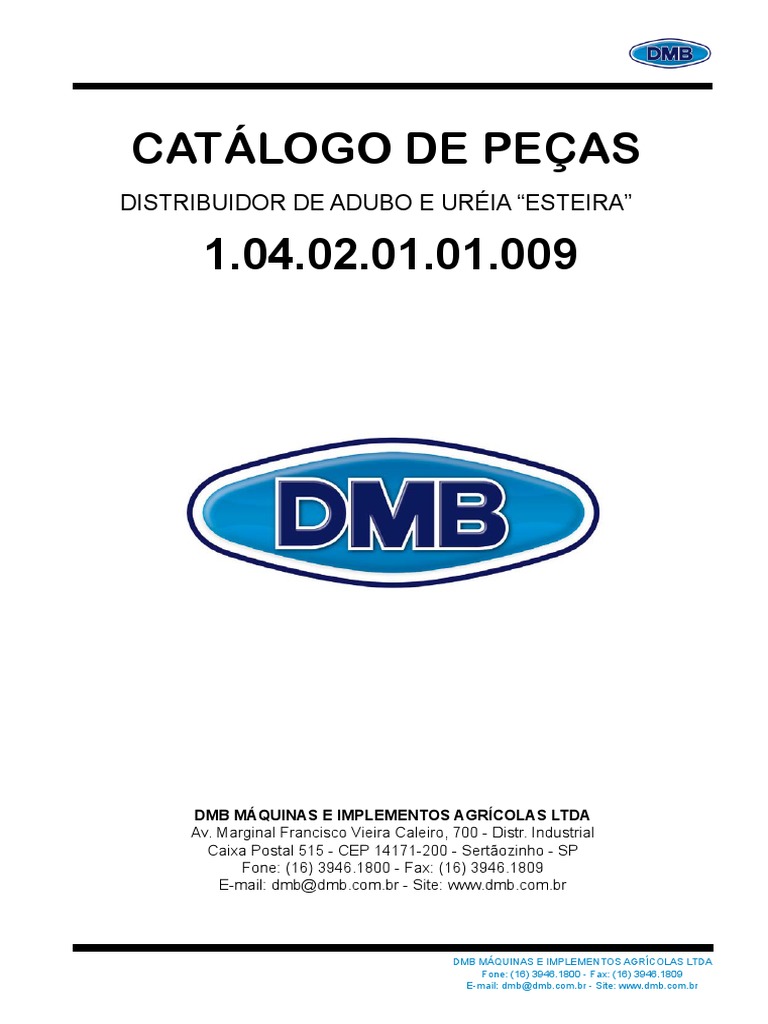

CATÁLOGO DE PEÇAS
DISTRIBUIDOR DE ADUBO E URÉIA “ESTEIRA”
1.04.02.01.01.009
DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

Av. Marginal Francisco Vieira Caleiro, 700 - Distr. Industrial
Caixa Postal 515 - CEP 14171-200 - Sertãozinho - SP
Fone: (16) 3946.1800 - Fax: (16) 3946.1809
E-mail: dmb@dmb.com.br - Site: www.dmb.com.br

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
ÍNDICE
CHASSI 1
CABEÇALHO 2
DEPÓSITO 3
ESTEIRA 4
ESTEIRA 5
VÁLVULA REGULADORA DE FLUXO 6
MOTOR HIDRÁULICO C/ ENGRENAGEM 7
RODA COM CUBO 8
EIXO DO TANDEM 9
KIT PARA DISCOS 10-11
CONJUNTO DISCO DE CORTE LISO 12
DISCO DE CORTE LISO COM SUPORTE 13-14
DISCO LISO DE CORTE 15

Fone: (16) 3946.1800 - Fax: (16) 3946.1809
CHASSI
1
3
4
2
3
4 2
ITEM CÓDIGO DESCRIÇÃO QTD
01 4.00.27.05.03.019 Quadro 01
02 4.00.26.02.02.002 Haste de descanso 02
03 7.00.50.02.00.003 Pino trava “R” 02
04 6.03.02.00.00.004 Pino da haste de descanso 02

1 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
CABEÇALHO
9 4
8 10
01 4.00.24.01.01.011 Lança 01
02 4.00.26.02.00.001 Haste de descanso 01
03 5.01.01.01.20.038 Pino de trava 04
04 7.01.41.02.01.001 Engate de traçao 01
05 7.00.50.02.00.001 Pino trava com mola 04
06 6.03.14.00.00.001 Pino 01
07 7.00.50.02.00.003 Pino trava “R” 01
08 5.01.01.01.04.018 Engate articulado 01
09 6.03.04.00.00.084 Pino do engate 01
10 6.03.20.00.00.015 Bucha do engate 01

2 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
DEPOSITO
9
7 5
8
1 1
2
3
01 2.02.02.01.01.016 Depósito 02
02 4.00.09.01.00.011 Suporte direito 06
03 4.00.09.01.00.012 Suporte esquerdo 06
04 5.01.01.01.01.033 Peneira 06
05 6.07.02.23.01.032 Suporte da lona 02
06 6.09.16.00.00.001 Protetor de chuva 02
07 5.01.01.08.00.012 Trava dos depósitos 02
08 7.00.27.01.05.005 Parafuso sextavado 1/2” x 1” 16
09 7.00.08.01.01.009 Porca sextavada 1/2” 16

3 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
ESTEIRA
38 37
37
32
32 39
26
31
34 27
42
32
30 41
29
43
31
28D
28E 40
33 42
35
32
36
35
ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD
01 4.00.09.01.00.009 Suporte direito 01 16 4.00.25.02.01.001 Esticador 01
02 4.00.09.01.00.010 Suporte esquerdo 01 17 7.00.27.01.11.021 Parafuso sextavado 3/8” x 3/4” 10
03 4.00.43.01.01.025 Fundo 01 18 7.00.28.01.01.010 Porca sextavada 5/8” 04
04 7.00.59.01.01.001 Graxeira reta 06 19 7.00.27.01.06.006 Parafuso sextavado 5/8” x 1. 1/2” 04
05 5.01.01.01.08.030 Tampa reguladora 01 20 7.00.04.01.01.005 Arruela lisa 5/8” 04
06 5.01.01.01.17.130 Suporte de fixação 06 21 5.01.01.01.09.040 Parafuso com alça 05
07 6.01.01.11.00.343 Manta central 01 22 7.00.27.01.09.012 Parafuso sextavado 1/4” x 1” 06
08 6.01.01.16.00.006 Cinta de fixação 01 23 7.00.27.01.11.024 Parafuso sextavado 3/8” x 1” 02
09 6.01.01.11.00.342 Manta Lateral 02 24 7.00.28.01.01.026 Porca sextavada 3/8” 06
10 5.01.01.01.58.038 Protetor de chuva 02 25 7.00.09.00.00.022 Contra pino 1/8” x 1. 1/4” 03
11 6.03.17.00.00.059 Pino 02
12 5.01.01.01.16.003 Base do esticador 02
13 6.03.03.00.00.050 Pino do esticador 01
14 7.00.39.02.00.019 Mola 02
15 5.01.01.01.09.035 Parafuso com alça 01

4 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
ESTEIRA
38 37
37
32
32 39
26
31
34 27
42
32
30 41
29
43
31
28D
28E 40
33 42
35
32
36
35
26 5.01.01.01.33.014 Base de apoio 01 35 7.00.01.05.01.001 Abraçadeira 09
27 6.09.38.01.01.001 Esteira 01 36 7.00.40.07.02.001 Mangueira sanfonada 06
28D 4.00.22.02.01.008 Funil (D) 03 37 7.00.27.01.11.021 Parafuso sextavado 3/8” x 3/4” 12
28E 4.00.22.02.01.007 Funil (E) 03 38 6.01.01.17.01.007 Placa de polietileno 04
29 5.01.01.01.09.034 Regulador da dosagem 01 39 7.00.28.01.01.026 Porca sextavada 3/8’ 04
30 6.02.01.08.01.018 Raspador da esteira 01 40 7.00.59.01.01.001 Graxeira reta 06
31 4.01.05.01.01.002 Rolete guia 02 41 7.00.09.00.00.022 Contra pino 1/8” x 1. 1/4” 06
32 6.09.09.01.00.001 Suporte da barra 04 42 7.00.04.01.05.003 Arruela lisa 1/2” 12
33 6.03.06.00.00.064 Pino 06 43 7.00.27.01.09.011 Parafuso sextavado 1/4” x 5/8” 04
34 5.01.01.01.09.035 Parafuso com alça 01

5 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
VÁLVULA REGULADORA DE FLUXO
7 3 2
5
4 9
9
6
9
1 10
11
01 4.00.38.00.01.007 Mangueira 02 11 7.00.57.01.03.002 Motor hidráulico 01
02 4.00.38.00.01.025 Mangueira 02
03 5.01.01.01.17.025 Suporte da válvula 01
04 5.01.01.01.61.001 Válvula 01
05 7.00.55.03.00.004 Tee 01
06 7.00.04.02.02.003 Arruela de pressão 1/4” 02
07 7.00.27.01.09.008 Parafuso sextavado 1/4” x 2. 1/2’ 02
08 7.00.28.01.01.021 Porca sextavada 1/4” 02
09 7.00.42.04.00.015 Niple 03
10 7.00.42.04.00.014 Niple 02

6 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
MOTOR HIDRÁULICO COM ENGRENAGEM
4 25 26 19
26 19
8
13 8
18 7
14 15 20
16
10
24
2 21
22
23 15
9 17
1 3
11
27
12 6
24
5
01 4.00.05.05.02.001 Engrenagem 15 dentes 01 16 7.00.27.01.05.008 Parafuso sextavado 1/2” x 1. 3/4” 02
02 4.00.05.08.01.002 Engrenagem 40 dentes 01 17 6.04.04.00.00.007 Parafuso sextavado 1/2” x 1” 02
03 6.01.01.07.00.176 Suporte do esticador 01 18 6.04.04.00.00.007 Parafuso sextavado 1/2” x 1” 02
04 4.00.45.02.00.010 Carenagem 01 19 7.00.27.01.10.008 Parafuso sextavado 5/16” x 2. 1/2” 16
05 5.01.01.01.17.153 Suporte do eixo 01 20 7.00.27.01.11.006 Parafuso sextavado 3/8” x 1. 1/2” 04
06 6.01.01.11.00.353 Suporte 01 21 7.00.04.01.02.005 Arruela lisa 3/8” 04
07 6.03.08.00.00.116 Barra acionadora 02 22 7.00.28.01.01.008 Porca sextavada 3/8” 04
08 6.03.12.00.00.082 Bucha de união 04 23 7.00.27.01.05.007 Parafuso sextavado 1/2” x 1. 1/2” 04
09 6.03.08.00.00.117 Barra acionadora 01 24 7.00.28.01.01.009 Porca sextavada 1/2” 06
10 6.09.09.01.00.001 Suporte da barra acionadora 01 25 7.00.27.01.11.004 Parafuso sextavado 3/8” x 1” 01
11 6.05.01.00.00.007 Chaveta 01 26 7.00.28.01.01.007 Porca sextavada 5/16” 16
12 7.00.57.01.03.002 Motor hidráulico 01 27 7.00.57.01.03.002 Motor hidráulico 01
13 6.11.02.01.01.003 Corrente 01
14 7.00.26.01.00.002 Emenda 01
15 6.18.01.01.00.001 Mancal flangeado 16

7 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
5.01.01.01.26.025 RODA COM CUBO
01 4.00.04.04.01.004 Eixo do tandem 02
02 7.00.51.00.00.024 Pneu 500/45 x 22,5 01
03 7.00.52.00.00.028 Roda 16.00 x 22,5 01

8 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
4.00.04.04.01.004 EIXO DO TANDEM
1
4
11
3 13
5
10
9 13
12
01 7.01.19.00.00.015 Eixo 01 11 7.01.44.02.01.001 Trava da porca 01
02 7.00.27.07.00.003 Parafuso de roda 10 12 7.00.63.07.01.001 Tampa do cubo 01
03 7.00.33.02.00.025 Rolamento 32218 01 13 7.00.27.01.18.002 Parafuso sextavado M8 x 1,25 x 15 06
04 7.00.30.00.00.050 Retentor 01
05 7.00.33.02.00.024 Rolamento 32216 01
06 7.00.28.04.00.004 Porca de roda 10
07 7.00.34.02.00.002 Cubo de roda 01
08 6.03.02.00.00.025 Anel espaçador 01
09 7.00.96.00.00.004 Junta 01
10 7.00.28.01.03.012 Porca castelo M90 x 2 01

9 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
KIT PARA DISCOS
8
15
11 7
6
9
10
5 12
13
28
4
29 14
28
29 2
16
19
26
24 18
17
27 22 20
16
24
19
17 1
21 27
16 25
23
16
01 7.01.00.02.02.002 Cilindro 01 11 7.00.28.01.01.009 Porca sextavada 1/2” 02
02 5.01.01.01.19.083 Viga de articulação 01 12 7.00.50.02.00.001 Pino trava com mola 02
03 3.30.02.01.01.008 Plataforma com escada 01 13 6.01.01.07.00.474 Orelha 01
04 4.00.09.27.01.020 Suporte do estribo 01 14 6.01.01.07.00.475 Orelha 01
05 5.01.01.01.07.060 Complemento da escada 01 15 7.00.09.00.00.003 Contra pino 3/16” x 1” 02
06 6.01.01.06.00.347 Gancho 01 16 4.00.09.16.05.014 Suporte de fixação 04
07 5.01.01.01.58.074 Guarda corpo 01 17 6.09.01.02.00.002 Bucha 16
08 6.03.03.00.00.057 Pino de articulação 01 18 5.01.01.01.19.083 Viga de articulação 01
09 7.00.04.01.01.004 Arruela lisa 02 19 6.03.04.00.00.094 Pino do braço 08
10 7.00.27.01.05.011 Parafuso sextavado 1/2” x 2. 1/2” 01 20 6.03.12.00.00.022 Pino de engate 01

10 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
KIT PARA DISCOS
8
15
11 7
6
9
10
5 12
13
28
4
29 14
28
29 2
16
19
26
24 18
17
27 22 20
16
24
19
17 1
21 27
16 25
23
16
21 6.03.12.00.00.065 Pino do cilindro hidráulico 01
22 6.03.17.00.00.011 Pino “L” 02
23 6.03.03.00.00.048 Pino de articulação 03
24 7.00.09.00.00.007 Contra pino 1/4” x 2” 02
25 7.00.09.00.00.018 Contra pino 5/32” x1” 03
26 7.00.50.01.00.004 Pino elástico 8 x 55 16
27 7.00.50.02.00.004 Pino trava “R” 05
28 4.00.38.00.01.014 Mangueira 02
29 6.04.02.00.00.009 Niple 02

11 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
2.16.01.02.00.011 CONJUNTO DISCO DE CORTE LISO
8 10 1
7
9
2
2
8
5
7 6
01 3.22.01.04.01.001 Disco de corte 01
02 5.01.01.01.17.151 Distanciador D e E 02
03 4.00.26.05.01.002 Haste condutora 01
04 5.01.01.01.09.045 Regulador altura do disco 01
05 7.00.27.01.05.011 Parafuso sextavado 1/2” x 2. 1/2” 04
06 7.00.04.01.01.004 Arruela lisa de 1/2” 04
07 7.00.28.01.04.001 Porca sextavada 1/2” 06
09 6.03.03.00.00.048 Pino de articulação 01
10 7.00.09.00.00.018 Contra pino 06

12 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
3.22.01.04.01.001 DISCO DE CORTE LISO C/ SUPORTE
25
26
28
10
5
22
16
27
18
19
16
9
21
4 1
3 6
10
11
12
17
30
24
17
15
13
8
23 24 8 14
13
2
28
25
29
01 4.00.09.10.02.002 Suporte do disco 01 11 6.03.04.00.00.052 Pino 01
02 4.00.63.02.01.004 Disco liso de corte 01 12 6.03.08.00.00.076 Pino 02
03 5.01.01.01.01.098 Suporte (D) do raspador 01 13 6.09.01.01.00.002 Bucha menor 04
04 5.01.01.01.01.099 Suporte (E) do raspador 01 14 7.00.09.00.00.004 Contra pino 3/16” x 1. 1/2” 02
05 5.01.01.01.05.038 Mancal articulação menor 01 15 7.00.09.00.00.005 Contra pino 3/16” x 2” 01
06 5.01.01.01.09.022 Regulador da mola 02 16 7.00.32.01.05.007 Bucha de guia 04
07 5.01.01.01.17.149 Suporte de fixação do disco 01 17 7.00.39.02.00.017 Mola de compressão 02
08 6.01.01.19.00.001 Raspador do disco 02 18 7.00.39.02.00.022 Mola de compressão 02
09 6.01.06.04.00.009 Arruela de encosto 01 19 7.00.59.01.01.001 Graxeira reta 04
10 6.01.06.09.00.033 Fixador 01 20 7.00.28.01.04.001 Porca sextavada parlock 1/2” 04

13 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
3.22.01.04.01.001 DISCO DE CORTE LISO C/ SUPORTE
25
26
28
10
5
22
16
27
18
19
16
9
21
4 1
3 6
10
11
12
17
30
24
17
15
13
8
23 24 8 14
13
2
28
25
29
21 7.00.28.01.03.004 Porca sextavada parlock 1 .1/2” 01
22 7.00.28.01.02.004 Porca sextavada 1” 04
23 7.00.28.01.01.029 Porca sextavada 3/8” 02
24 7.00.27.01.11.009 Parafuso sextavado 3/8” x 2.1/4” 02
27 7.00.28.01.01.030 Porca sextavada 3/4” 04
29 6.09.08.05.00.001 Fixador da trava 02
30 6.01.06.04.00.008 Arruela de encosto 01

14 Fone: (16) 3946.1800 - Fax: (16) 3946.1809
4.00.63.02.01.004 DISCO LISO DE CORTE
11
19
5
9
3
6
4 6 13
14
7
12
15
10
2
11
5 13 14
01 6.03.16.00.00.003 Eixo 01 11 7.00.28.01.03.006 Porca sextava castelo 1. 1/4” 02
02 6.07.02.13.02.001 Anel de encosto 02 12 7.00.28.01.04.001 Porca sextavada parlock 1/2” 06
03 6.09.08.03.01.001 Fixador macho 01 13 7.00.30.00.00.002 Retentor 00063 BR 02
04 6.09.08.03.01.002 Fixador femea 01 14 7.00.33.01.01.013 Rolamento 6307 02
05 6.09.17.03.01.001 Tampa 02 15 7.00.59.01.01.001 Graxeira reta 1/8” gás 01
06 7.00.03.02.00.001 Anel O´ring 02
08 7.00.25.02.01.004 Disco plano liso 1/4” x 26” 01
10 7.00.27.03.01.006 Parafuso allen 1/4” x 1/2” 06

15 Fone: (16) 3946.1800 - Fax: (16) 3946.1809

Distribuidor de adubo e uréia

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Distribuidor de adubo e uréia

Enviado por

Direitos autorais:

Formatos disponíveis

CATÁLOGO DE PEÇAS

DISTRIBUIDOR DE ADUBO E URÉIA “ESTEIRA”

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD

02 4.00.26.02.02.002 Haste de descanso 02

03 7.00.50.02.00.003 Pino trava “R” 02

04 6.03.02.00.00.004 Pino da haste de descanso 02

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD

02 4.00.26.02.00.001 Haste de descanso 01

03 5.01.01.01.20.038 Pino de trava 04

04 7.01.41.02.01.001 Engate de traçao 01

05 7.00.50.02.00.001 Pino trava com mola 04

07 7.00.50.02.00.003 Pino trava “R” 01

08 5.01.01.01.04.018 Engate articulado 01

09 6.03.04.00.00.084 Pino do engate 01

10 6.03.20.00.00.015 Bucha do engate 01

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD

02 4.00.09.01.00.011 Suporte direito 06

03 4.00.09.01.00.012 Suporte esquerdo 06

05 6.07.02.23.01.032 Suporte da lona 02

06 6.09.16.00.00.001 Protetor de chuva 02

07 5.01.01.08.00.012 Trava dos depósitos 02

08 7.00.27.01.05.005 Parafuso sextavado 1/2” x 1” 16

09 7.00.08.01.01.009 Porca sextavada 1/2” 16

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 4.00.09.01.00.009 Suporte direito 01 16 4.00.25.02.01.001 Esticador 01

02 4.00.09.01.00.010 Suporte esquerdo 01 17 7.00.27.01.11.021 Parafuso sextavado 3/8” x 3/4” 10

03 4.00.43.01.01.025 Fundo 01 18 7.00.28.01.01.010 Porca sextavada 5/8” 04

04 7.00.59.01.01.001 Graxeira reta 06 19 7.00.27.01.06.006 Parafuso sextavado 5/8” x 1. 1/2” 04

05 5.01.01.01.08.030 Tampa reguladora 01 20 7.00.04.01.01.005 Arruela lisa 5/8” 04

06 5.01.01.01.17.130 Suporte de fixação 06 21 5.01.01.01.09.040 Parafuso com alça 05

07 6.01.01.11.00.343 Manta central 01 22 7.00.27.01.09.012 Parafuso sextavado 1/4” x 1” 06

08 6.01.01.16.00.006 Cinta de fixação 01 23 7.00.27.01.11.024 Parafuso sextavado 3/8” x 1” 02

09 6.01.01.11.00.342 Manta Lateral 02 24 7.00.28.01.01.026 Porca sextavada 3/8” 06

10 5.01.01.01.58.038 Protetor de chuva 02 25 7.00.09.00.00.022 Contra pino 1/8” x 1. 1/4” 03

12 5.01.01.01.16.003 Base do esticador 02

13 6.03.03.00.00.050 Pino do esticador 01

15 5.01.01.01.09.035 Parafuso com alça 01

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

26 5.01.01.01.33.014 Base de apoio 01 35 7.00.01.05.01.001 Abraçadeira 09

27 6.09.38.01.01.001 Esteira 01 36 7.00.40.07.02.001 Mangueira sanfonada 06

28D 4.00.22.02.01.008 Funil (D) 03 37 7.00.27.01.11.021 Parafuso sextavado 3/8” x 3/4” 12

28E 4.00.22.02.01.007 Funil (E) 03 38 6.01.01.17.01.007 Placa de polietileno 04

29 5.01.01.01.09.034 Regulador da dosagem 01 39 7.00.28.01.01.026 Porca sextavada 3/8’ 04

30 6.02.01.08.01.018 Raspador da esteira 01 40 7.00.59.01.01.001 Graxeira reta 06

31 4.01.05.01.01.002 Rolete guia 02 41 7.00.09.00.00.022 Contra pino 1/8” x 1. 1/4” 06

32 6.09.09.01.00.001 Suporte da barra 04 42 7.00.04.01.05.003 Arruela lisa 1/2” 12

33 6.03.06.00.00.064 Pino 06 43 7.00.27.01.09.011 Parafuso sextavado 1/4” x 5/8” 04

34 5.01.01.01.09.035 Parafuso com alça 01

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA

ITEM CÓDIGO DESCRIÇÃO QTD ITEM CÓDIGO DESCRIÇÃO QTD

01 4.00.38.00.01.007 Mangueira 02 11 7.00.57.01.03.002 Motor hidráulico 01

03 5.01.01.01.17.025 Suporte da válvula 01

06 7.00.04.02.02.003 Arruela de pressão 1/4” 02

07 7.00.27.01.09.008 Parafuso sextavado 1/4” x 2. 1/2’ 02

08 7.00.28.01.01.021 Porca sextavada 1/4” 02

DMB MÁQUINAS E IMPLEMENTOS AGRÍCOLAS LTDA
