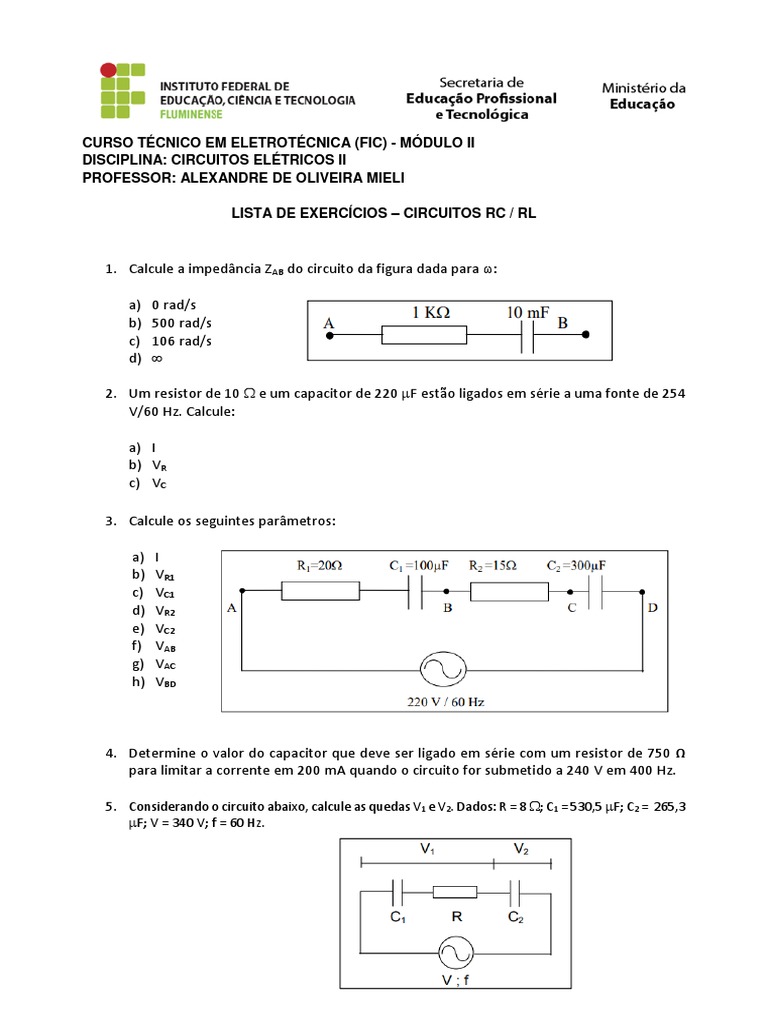

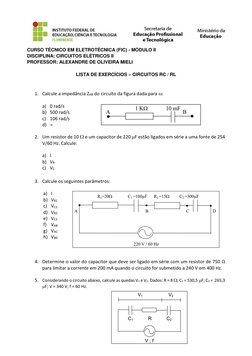

CURSO TÉCNICO EM ELETROTÉCNICA (FIC) - MÓDULO II

DISCIPLINA: CIRCUITOS ELÉTRICOS II


PROFESSOR: ALEXANDRE DE OLIVEIRA MIELI

LISTA DE EXERCÍCIOS – CIRCUITOS RC / RL

1. Calcule a impedância ZAB do circuito da figura dada para :

a) 0 rad/s
b) 500 rad/s
c) 106 rad/s
d) 

2. Um resistor de 10  e um capacitor de 220 F estão ligados em série a uma fonte de 254


V/60 Hz. Calcule:

a) I
b) VR
c) VC

3. Calcule os seguintes parâmetros:

a) I
b) VR1
c) VC1
d) VR2
e) VC2
f) VAB
g) VAC
h) VBD

4. Determine o valor do capacitor que deve ser ligado em série com um resistor de 750 Ω
para limitar a corrente em 200 mA quando o circuito for submetido a 240 V em 400 Hz.

5. Considerando o circuito abaixo, calcule as quedas V1 e V2. Dados: R = 8 ; C1 = 530,5 F; C2 = 265,3
F; V = 340 V; f = 60 Hz.

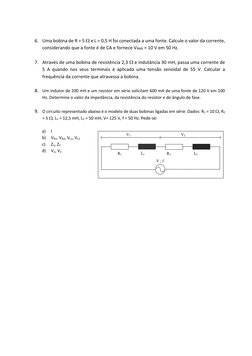

6. Uma bobina de R = 5  e L = 0,5 H foi conectada a uma fonte. Calcule o valor da corrente,
considerando que a fonte é de CA e fornece VRMS = 10 V em 50 Hz.

7. Através de uma bobina de resistência 2,3  e indutância 30 mH, passa uma corrente de
5 A quando nos seus terminais é aplicada uma tensão senoidal de 55 V. Calcular a
frequência da corrente que atravessa a bobina.

8. Um indutor de 200 mH e um resistor em série solicitam 600 mA de uma fonte de 120 V em 100
Hz. Determine o valor da impedância, da resistência do resistor e do ângulo de fase.

9. O circuito representado abaixo é o modelo de duas bobinas ligadas em série. Dados: R1 = 10 , R2


= 5 , L1 = 12,5 mH, L2 = 50 mH, V= 125 V, f = 50 Hz. Pede-se:

a) I
b) VR1, VR2, VL1, VL2
c) Z1, Z2
d) V1, V2
