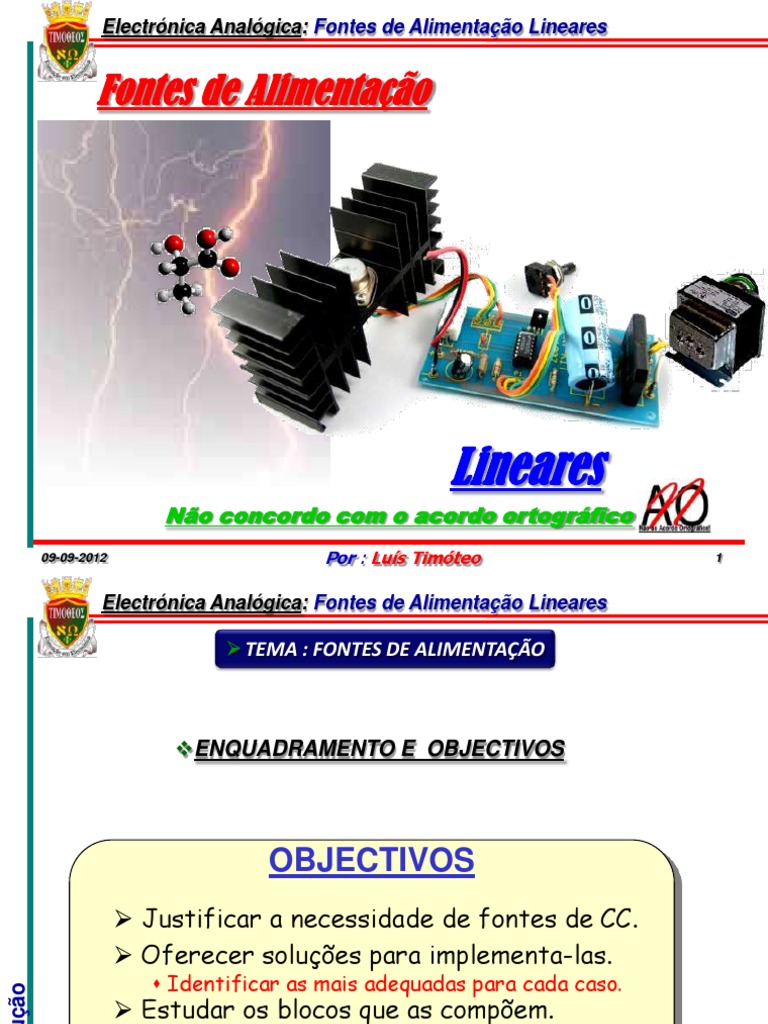

Electrónica Analógica: Fontes de Alimentação Lineares
Fontes de Alimentação
Lineares
Não concordo com o acordo ortográfico
09-09-2012 Por : Luís Timóteo 1
 TEMA : FONTES DE ALIMENTAÇÃO
ENQUADRAMENTO E OBJECTIVOS
OBJECTIVOS
 Justificar a necessidade de fontes de CC.
 Oferecer soluções para implementa-las.
 Identificar as mais adequadas para cada caso.
Introdução
 Estudar os blocos que as compõem.

 Conseguir que o aluno chegue a desenha-las.

Campos da Electrónica
Sistemas inteligentes
Controlo de processos
Electrónica Digital Tratamento de dados
Comunicações
Sistemas de áudio
Sistemas de medida
Electrónica Analógica Está sendo substituída pela E. Digital
Sensores
Instrumentação Electrónica Captação de dados
Introdução
Tratamento dos sinais dos sensores
Transmissão de dados
Optoelectrónica Captura de informação

Como se alimentam todos estes circuitos?

TODOS os circuitos electrónicos requerem una tensão de alimentação específica.
Em geral, os circuitos são alimentados com uma tensão contínua.
Em função da aplicação, a tensão de alimentação necessária pode variar entre 1V e
100V.
A energia gasta pelos circuitos, pode ser obtida a partir de diversas fontes Primárias:
 A rede eléctrica
 Uma bateria
 Um painel solar
 Um gerador eólico
 Um gerador eléctrico (p.ex. movido a gasolina)
Introdução
Em geral, a energia que se obtém duma fonte não pode ser usada
directamente pelo equipamento que se quer alimentar.
É necessário transformar a energia eléctrica

Como se transforma a energia eléctrica?

Utilizando circuitos específicos cuja missão é precisamente tomar a energia da
fonte e transforma-la de forma adequada para que possa ser usada pela carga.
Este tipo de circuitos chamam-se de REGULADORES ou CONVERSORES
As fontes de energia podem-se dividir em duas categorias:

• Tensão alterna: rede eléctrica, aerogeradores, geradores etc.
• Tensão contínua: baterias, painéis solares, pilhas…
As cargas também se podem dividir em duas categorias:

• De tensão contínua: circuitos electrónicos em geral.
Introdução
• De tensão alterna: motores em geral.

FONTE DE ENERGIA
CONVERSOR ELECTRÓNICO CARGA
DC ou AC
DC ou AC

Tipos de conversores
Em função da fonte de energia e da carga, temos 4 tipos de conversores:
Conversores AC/DC Rectificadores
Conversores DC/DC Fontes de alimentação
Conversores DC/AC Inversores
Conversores AC/AC Pouco usados hoje em dia. Tendência para ligar

um rectificador e um inversor em cascata.
Introdução
A parte da Electrónica que estuda este tipo de circuitos chama-se…
ELECTRÓNICA DE POTÊNCIA
Neste curso vamos centrar-nos nas FONTES DE ALIMENTAÇÃO
Conceitos
Especificações da Nível de potência do

fonte de energia sistema
O conversor deve ser o mais
simples e pequeno possível Especificações de
(tamanho, custo) alimentação
Para funcionar, o conversor gasta uma certa

quantidade de energia. Deve ser a menor Pout
Introdução
possível. Rendimento η  100 %

Pin
Pelo efeito de dissipar potência, os
equipamentos vão aquecer. Pin Conversor Pout
É necessário expelir o calor!... Perdas
Pin > Pout

Níveis de potência
Conforme o tipo de aplicação, a potência que o conversor/regulador deve debitar,
pode variar entre valores de ordem de mW até valores da ordem de MW.
Um sensor ou um implante electrónico no corpo humano podem necessitar de
potências da ordem de 10mW.
Sistema de coração
artificial AbioCor
Coração artificial
Sistema de transferência de energia

transcutaneo
Pack exterior
de baterias
Bateria interna
Unidade de recarregável
Control Interna
Introdução
Os níveis de corrente são muito baixos.

Devem funcionar a tensões baixas para que não incomodem o paciente.
Não podem aquecer.
Devem ser de tamanho muito pequeno.
Níveis de potência (Cont.)

Os equipamentos electrónicos domésticos consomem potências na ordem de 50 -
300 W. Os maiores podem consumir até 2kW.
Conforme a potência RMS do

amplificador: Entre 100-200W TV 25” - 60 W
Até 300 W
Introdução
TV plasma 50”: 600 W 200 – 300W

Entre 1 e 2kW


Os equipamentos industriais profissionais e os usados em instalações de edifícios
podem consumir potências da ordem de kW’s.
 Carregadores de baterias
Perfuradores industriais
Centrais telefónicas
Motores de tamanho pequeno e mediano
Introdução
Conversor para motores Centrais de comutação Alimentação

Telecom 50 kW

Em aplicações de Tracção e Geradores, as potências podem chegar a alcançar potências
da ordens de MW.
Potência: 1 MW
Tensão de alimentação: 1500 V, 600 Hz
Potência: 2,4 MW
Tensão de alimentação: 3000 V, 600 Hz
Introdução
500 kW – 2 MW

Electricidade no Mundo: A Nível de Tensão/Freq

Introdução

Electricidade no Mundo: A Nível de Tomadas

Introdução

Electricidade no Mundo: Tomadas
A: Esta ficha, tem duas lâminas paralelas

flexíveis. É usada na América do Norte
B: Esta ficha, tem duas lâminas
paralelas flexíveis e um terceiro
(Estados Unidos) e em muitos outros pino (de Terra). É usada nos
países incluindo Canadá, México, mesmos países que a ficha A.
Guatemala, Jamaica e Venezuela.
C: Esta ficha (com terra), constitui
D: o antigo modelo Standard Inglês
e é praticamente usada na
Esta ficha (sem terra) é constituída por Índia e África do Sul. É
dois pinos redondos. É usada constituída por três pinos
especialmente nos países da Europa longos e redondos, dispostos
Continental e Sul da África. de forma triangular
E: Ficha E é similar á C excepto na forma F: Ficha F é similar á C e E
excepto na forma redonda tendo
redonda e tem adicionalmente um contacto dois contacto na vertical (terra).
fêmea para receber o pino de terra.É usada É conhecida com ficha tipo
especialmente na França e na Bélgica. "Schuko“ e é usada em muitos
países europeus como
Alemanha, Espanha, Portugal,
G: Esta ficha tem duas laminas paralelas
Áustria, Suécia, Holanda e
Noruega.
horizontais e uma rectangular na vertical
(terra) sendo o conjunto em forma H: Inicialmente usada na Austrália,
esta ficha tem duas lâminas,
Introdução
triangular. É usada especialmente na

como a ficha A mas em forma de
Inglaterra.
V. Ultimamente mudaram para
I: Esta é a versão com terra da ficha J:

laminas paralelas como a ficha
A.
Esta ficha é similar á I, mas
Australiana, tem duas lâminas idênticas ás da
não é compatível usada
ficha B mas em forma de V. Ultimamente as
exclusivamente em Israel e
laminas passaram a ser paralelas como na
Gaza.
ficha B.

Electricidade no Mundo: Tomadas
K: L: Ficha L é similar á C
A ficha K é similar á C excepto na
forma redonda e um pino excepto no pino adicional
adicional que é a terra. É usada central (terra). É usada
especialmente na Dinamarca especialmente em Suiça.
M: Ficha M é similar á C excepto no

pino adicional central (terra). É
usada especialmente em Itália.
Felizmente existem Adapter’s:

Introdução

Introdução Electrónica Analógica: Fontes de Alimentação Lineares

Fontes de Alimentação
 Afinal, o que é uma Fonte de Alimentação?

 É um módulo, interno ou externo, que fornece corrente
contínua (DC), que pode ser uma pilha ou bateria, mas que
geralmente é constituída por um circuito que transforma a
corrente alternada da rede primária (220 VAC) em corrente
continua, em valores de tensão e corrente, adaptados ao
correcto funcionamento dos equipamentos electrónicos.
Tipos de Fontes de Alimentação Reguladas:

Lineares Comutadas: Isoladas:
 não Isoladas:
Regulador Paralelo Redutor “Buck” Flyback
Introdução
Regulador Série Elevador ”Boost” Forward

Regulador com C.I.  Redutor/Elevado
Meia Ponte
“Buck-Boost”
Ponte completa
Push-pul
 Função: Processar e controlar o fluxo de energia

eléctrica para a carga, proporcionando as tensões e
correntes adequadas de forma optimizada.
Esquema funcional
Potência de Entrada Potência de saída
Fonte Primária Circuito de Potência
Carga
(AC/DC) (Conversor)
Ii Vi Io Vo Equipamento
AC: Sinais de
controlo
Lâmpada
Rede Eléctrica
Introdução
Gerador eólico Resistência

DC: Motor …
Bateria Circuito de
Painel solar Controlo
…. VRef

Em função da fonte de energia e da carga, temos 4 tipos de conversores:
Conversores AC/DC Rectificadores
Conversores DC/DC Fontes de alimentação
Conversores DC/AC Inversores
Conversores AC/AC Pouco usados hoje em dia. Tendência para ligar

um rectificador e um inversor em cascata.
Introdução
Fonte AC/DC portátil de baixa potência

Fonte Linear
Simples
Rendimento
A diferença
Trabalham comdea tensão entredaa rede
frequência fonte primaria
(ou com ode e a
dobro baixo
Requerem poucos componentes e são fáceis Não irradiam
tensão
de esta),de pelo
construir. saídaque
é absorvida por um elemento
os componentes passivos que
que ruído
controla toda
incorporam a corrente
(bobinas que circula nasão
e condensadores) carga
grandes. Pesadas e
volumosas
Fonte Comutada
Complexas
Introdução
Trabalham a frequências elevadas (dezenas ou

Entre
O a fonte
desenho primária
das fontes e a carga coloca-se
de alimentação comutadasum é Alto rendimento
centenas de KHz), o que permite usar bobinas e
interruptor esobre
complicado, um tudo
filtro no
passivo.
que seNo interruptor
refere á sua Ruidosas
condensadores mais pequenos.
nunca estão presentes duma vez tensão e corrente.
regulação.
Pequenas e
manejáveis

Fonte Linear VS Comutada
Comutada
Introdução
Fonte AC/DC portátil de baixa potência

Fontes de Alimentação Lineares
Sistemas de alimentação baseados o em reguladores lineares

Fontes Lineares
 Simplicidade. Redutores de tensão (Reg.).

 Robustez. Pesados e volumosos.
 Sem irradiação de EMI. Baixo rendimento.
Fontes de Alimentação Lineares
Sistemas de alimentação baseados o em reguladores lineares
Carga1
+5V
Rede
CA Carga2
+15V
Fontes Lineares
Carga3
-15V
Transformador de
baixa frequência Rectificadores Reguladores Lineares
FONTES LINEARES– Esquema Bloco
 Afinal, o que é uma Fonte de Alimentação?

 É um módulo, interno ou externo, que fornece corrente
contínua (DC), que pode ser uma pilha ou bateria, mas que
geralmente é constituída por um circuito transformador de
corrente alternada da rede primária (220 VAC) em corrente
continua, em valores de tensão e corrente, adaptados ao
correcto funcionamento dos equipamentos electrónicos.
Fontes Lineares
VAC VCC
Protecção Transformador Rectificador Filtro Regulador Carga

Passivo electrónica

FONTES LINEARES - Protecção
VAC VCC
Protecção Carga
electrónica
Protecção- destina-se a proteger a Fonte de Alimentação

de sobrelevações de tensão na rede ou de sobrecargas.
Normalmente constam de Botões de Ligar/Desligar,
Fontes Lineares
indicadores de Ligado, Fusíveis de retardo para a máxima

corrente eficaz, disjuntores, VDR’s, Filtros EMI, etc..

FONTES LINEARES - Transformador
 Converte a tensão AC da rede primária, numa tensão AC

geralmente com valor médio mais baixo adaptável ás
necessidades.
i1 i2
Várias possibilidades.
v1 N1 N2 v2  Primário – Secundário.
 Secundário com ponto central.
 Pode ser ou não inversor - um
ponto indica a polaridade(•)
Fontes Lineares
N2 v2
v1 N1 Comportamento ideal. N2
Transformador N2
v2
Redutor. v2 
N1
v1
 N1  N2.
Isolamento galvânico.
N1
Elevador. i2 
N2
 i1
 Protecção do utilizador.  N1  N2.
FONTES LINEARES - Transformador -(Resumo)
PP = PS  VP.IP = VS.IS
Pm ax NS
I P m ax  redutor  1
VP NP
N V
IP  IS * n
n  rt  S  S  P
I
N P VP I
S
Transformador
VS  VP * n
Fontes Lineares
Rendimento:
Em teoria: =100%
Na prática:  = 80%

FONTES LINEARES – Fusível
Como calcular o valor dos fusíveis?
 Se a Pmáx= 30W e a tensão da rede de 230V então:
PP = PS  VP.IP = VS.IS
Pm ax
I P m ax 
VP
Pm ax 30
I P m ax    0,13A
VP 230
Fontes Lineares
 Desta forma o valor do fusível a usar no primário será de

130mA , de modo a queimar-se mediante a existência de
flutuações de tensão da rede e/ou de carga, e assim
proteger o tranformador e o circuito.

FONTES LINEARES - Rectificação
VAC VCC
Protecção Transformador Rectificador Carga

electrónica
destina-se a converter a onda sinusoidal (AC),

Rectificação-
numa onda unidireccional pulsante, isto é, os semiciclos
Fontes Lineares
negativos são convertidos em positivos, sendo que a

frequência do sinal rectificado é dupla/ou igual á do sinal de
entrada .

FONTES LINEARES – Rectificação Meia Onda
Rectificadores
 É utilizado um só diodo, pelo que num semiciclo o
diodo conduz e no outro não conduz.
Semi-ciclos Positivos
Semi-ciclos
Negativos
Fontes Lineares

FONTES LINEARES – Rectificação de Onda Completa
Semi-ciclos
Positivos
VL
Fontes Lineares
Semi-ciclos
Negativos

2x12,6V
Fontes Lineares

V 2( pk )  VD
 0 ,636.V 2( pk )  VD 
v1
NS Vmed  2.
NP
V v2
NS 
 V
NP
t Para rectificação de onda

t completa com díodos discretos,
D1 D2 é necessário um transformador
com secundário duplo.
V1 V2
t
t
As voltagens nos secundários
estão em oposição de fase e
cada díodo conduz semiciclos
positivos.
Vmed
Máxima tensão inversa que o

Fontes Lineares
díodo tem de suportar é

2V2(pk)-VD.
V1
O sinal rectificado tem
V2 frequência dupla do sinal de
entrada

Rectificadores
Com Ponte de Greatz
 Para rectificação de onda completa não é

necessário o transformador ter secundário duplo.
Máxima tensão inversa que o díodo tem de

suportar é V2(pk)-2VD(passa por dois díodos por
cada semiciclo).
V 2( pk )  2VD
Vmed  2.  0,636 .V 2( pk )  2VD 


frequência dupla do sinal de
Fontes Lineares
entrada
Vmed


Rectificadores Com Ponte de Greatz
vs1
Np
V
V 2( pk )  2VD
 0,636 .V 2( pk )  2VD 
NS
Vmed  2.

vs2
Np
NS
V  Com transformador de
secundário duplo, e uma ponte
*VR1
de Graetz consegue-se uma
fonte com tensões simétricas
0V
Vmed
Máxima tensão inversa que o
-VR2
díodo tem de suportar é

Fontes Lineares
(2VPS-VD).

frequência dupla do sinal da
entrada AC.

FONTES LINEARES – Sinais Rectificados
Meia Onda
Rectificadores Como a rectificação é de Meia-onda,
assim a frequência da tensão
T rectificada é igual á da Rede AC.
V
V 2( pk )  VD
Vmed   0 ,318 .V( pk )  VD 

V ef - Factor de forma,
t
é a relação entre
V 2( pk )  VD
f F= o valor eficaz da tensão e o valor DC; o V ef =
V med valor ideal seria 1: 2
V ef ( V 2( pk )  VD ) /2 
fF= = = = 1,57  (r) Factor de Ripple, mede a
V med ( V 2( pk )  VD ) / 2 percentagem de AC na tensão rectificada.
Fontes Lineares
Sendo rectificação de Meia-Onda,121%

2 mostra que o nível de contínua é muito
r = f F - 1 = 1,572 - 1 = 1,21 baixo...
 () O Rendimento, na ordem de cerca

= ( ) = 0,405 de 40%, também é relativamente fraco.
2 2
/R 2
 = V med I med = V med2
V ef  I ef V ef /R 
Onda Completa com Transformador duplo
A rectificação é de Onda Completa, assim a
frequência da tensão rectificada é dupla da Rede
AC.
V 2( pk )  VD
Vmed  2.  0 ,636 .V 2( pk )  VD 

Valor médio:
Tensão inversa
T V 2( pk )VD
V ef =
VR 2 V ef Vm/ 2 
Fontes Lineares
f F= V med = = = 1,11
2 2  V m / 2 2
t 2
r= f F - 1 = 1,112 - 1 = 0,483
V med  I med V med /R
2
8
= = = = 0,81

V ef I ef
2
V ef /R  2

Resumo
Fonte simétrica Onda Completa com

Onda Completa com Ponte de Onda Completa com
Meia-Onda Graetz transformador duplo
Onda Completa com Ponte transformador tomada
Graetz central
Fontes Lineares

FONTES LINEARES – Sinais Rectificados Resumo
Fontes Lineares

FONTES LINEARES – Filtragem
 Finalidade: Reduzir a componente AC da tensão rectificada (Pulsante).

• Permitir que a componente contínua chegue á carga livre de flutuações.
• Eliminar a componente alterna.
VAC VCC
Protecção Transformador Rectificador Filtro Carga

Fontes Lineares
Passivo electrónica
Transformador
+
Rectificador
Filtro com bobine

iL
L
Rectificador ve RL
ZL = 0 ZL = 2··f·L
Valores L.
Fontes Lineares
Vmed(dc) RL vmed(ac) RL
• ZL(ca) >> RL.

2·VRmax 2·V 4·V
• iL > 0.
vmed(dc) = ———— Vmed(ac) = - ——·cos (2t) - ——·cos (4t) + ···

3· 15·

Filtro com bobine e condensador

iL
L
Rectificador ve RL
C
Melhora o funcionamento.
• C contribui para eliminar
(dc)
a componente AC.
Fontes Lineares
Valores de L e C.
• ZC(ac) << RL.
(ac)
• ZL(ac) >> ZC (ca).
• iL > 0.
Com filtro capacitivo a tensão diminui linearmente com a carga.
Com filtro indutivo, inicialmente a tensão diminui muito com a carga, mas a parti
de determinado ponto mantém-se constante independentemente da carga.
Voltagem de Pico Esta característica faz com que o filtro

indutivo funcione com protecção de curto-
circuitos, o que é bom, mas para que a
tensão seja constante, é necessária uma
determinada carga mínima o que fará
reduzir ainda mais o rendimento…
Fontes Lineares
Vout
Carga
Tensão de saída do Filtro
Filtros com bobine e condensador
L L
RC RC RC
C C C C
Filtro Capacitivo Filtro LC Entrada a Filtro LC em 

Bobine
L L
L R
RC RC RC
Fontes Lineares
C C C C C
Filtro LC Entrada a Filtro RC em  Filtro LC duplo Entrada

Condensador a Bobine
 Filtro Capacitivo evita o uso de indutâncias.
• Pesadas e volumosas para frequências de 50… 120Hz.
Filtro com condensador
Rectificador ve RL
C
 Evita o uso de indutâncias.

• Pesadas e volumosas para frequências de 50 / 100Hz.
Fontes Lineares
 Análise mais complexa.

• A evolução das correntes e tensões no circuito dá lugar a
instantes em que os díodos rectificadores estão inversamente
polarizados.  Comportamento não linear.

Filtro com condensador Funcionamento

Vpk
v1 vR
R
Fontes Lineares
Vpk
Carga Descarga Carga Descarga


VRL Análise Descarga/Carga
Ideal Filtro com condensador
VRmax
V(ac)min
Vr Supõe-se a descarga do
condensador a corrente constante.
T T T  Vem…
 VRL
I = —— t
T RL C =I.——
VRmax
Vr Vr
Vmed 2
Vr Vr
V(ac)min 2
Nível DC
T T T = 1——
f
T  Em que T é o tempo de condução
Fontes Lineares
dos diodos para a carga de C.
Rectificador vRL RL
C


Fontes Lineares


Desenvolvimento das Expressões do “Ripple”
Descarga/Carga
Ideal
Vpk
Vr V(dc) V ( dc ) Vpk  Vr(2pp )
V ( dc ) Vpk  Vp T 
Vr ( pp ) = VpkRCT 2 RC
V ( dc ) Vpk 1 
 T 
tc
 2 fRC 
tdes t
T
Para efeitos de cálculo do condensador, considera-se o tempo de descarga ≈ ao período
Fontes Lineares
T, e o tempo de carga ∆tc Instantâneo, desprezível.

Para calcular o”rms” de uma sinusóide, dividiria por 2 a Vr(pp) e multiplicaria por 2.
Esta forma de onda aproxima-se mais duma dente de serra, cujo factor “rms” é 3.
Então: V Vpk I T
Vr ( rms ) = Vpk T C= Vr (rms)
C= 
r%  100
Vr ( rm s )

r ( PP )
2 3 2 f 3RC Vr ( pp) R Vr( pp)

V ( DC)


1000F 1000
100F
Valor de C 100  Valor da Carga
10F 10 

FONTES LINEARES – Filtragem (Cont.)

 Porque não se usa um condensador o maior possível?
• Principalmente para evitar um aumento desnecessário do volume.
• Além disso há que ter em conta a influência do valor do
condensador sobre a corrente que circula nos díodos. (Aumenta)
VR vR
t t
iD iD
Fontes Lineares
t t
C C
T1
T1
T T

Cálculo da Corrente máxima nos diodos
 Quando se aumenta a capacidade do condensador, é verdade que se diminui o “Ripple”,
mas o tempo de carga do condensador diminui e o tempo de descarga aumenta, então, o
condensador tem que carregar mais energia em mais curto espaço de tempo, o que vai
originar um pico muito intenso de corrente nesse espaço de tempo, podendo até
danificar os diodos.
vR
 Os diodos só vão conduzir, no espaço de tempo
em que a voltagem de saída é menor que a de
entrada, que é quando se dá a carga de C.
 Num circuito rectificado sem condensador a i t
corrente máxima no diodo seria a voltagem de
D
pico sobre a carga, mas com um condensador, vai

ser essa mesma corrente, mais a corrente de
carga do condensador, que pode ser quatro ou
mais vezes superior…
Fontes Lineares
t
 Suponhamos uma fonte de 12V 0,5A: C T1
T
 A corrente média nos diodos é de cerca de 0,5A.
 Supondo que o condensador carrega em ¼ do período T, quer dizer que alimenta a
carga durante ¾ de T. Para um condensador de 3300µF e uma ondulação de 1,45V, de
rectificação completa de 50Hz (T=20ms/2=10 ms) corrente de pico será:
c ∆V ∆t Io
Q= I.∆t/C em que Q= ∆V ↔I = IDmax = (0.0033F x 1.45V)/0.0025s + 0,5A= 2.414 A

Cálculo da Corrente máxima nos diodos
 Quando se aumenta a capacidade do condensador, é verdade que se diminui o “Ripple”,
mas o tempo de carga do condensador diminui e o tempo de descarga aumenta, então, o
condensador tem que carregar mais energia em mais curto espaço de tempo, o que vai
originar um pico muito intenso de corrente nesse espaço de tempo, podendo até danificar
os diodos.
 Os diodos só vão conduzir, no espaço de tempo em que a voltagem de saída é menor que
a de entrada, que é quando se dá a carga de C.
V pk V pk vR
iDmed  (1  π )
RL 2Vr
t
V pk V pk
Fontes Lineares
iD
iDmax  (1  2π )
RL 2Vr
1 V pk V pk V pk
iDmedDC  [( )(1  )] t
2π 2Vr RL 2Vr C T1
T

FONTES LINEARES – Filtragem (Exercícios)

Exemplo 1:
Qual o valor do Factor de “Ripple” na saída de uma Fonte de Alimentação, se
um Voltímetro mede na saída 200 VDC e 2 VAC?
(O voltímetro mede valores eficazes)
Vr ( rms) Vr(rms) = 2 V
r%  100 Vmed(DC )= 200 V
V ( DC ) 2
r%   100  1%
Exemplo 2: 200
O Valor pico a pico do “Ripple” ,Vr, é: 80V – 60V = 20V Então o valor eficaz do
“Ripple” (sinusoidal) é:
+80V
Vr Vr ( rm s  V2r ( PP )
Fontes Lineares
+70V
) 2
+60V
Então o valor de pico é: 20 /( 2x1,4142)  7,07V

O valor médio DC, é dado aproximadamente pelo valor que fica a meio entre o máximo e o
mínimo do “Ripple”, e neste caso é 70V. Então:
% Ripple 
7 ,07V
 100  10 ,1%
70V
FONTES LINEARES – Regulação
 O conjunto rectificador + filtro pode constituir uma fonte

de alimentação.
• Se a carga não pedir demasiada corrente.
• Será sensível ás variações da carga e da tensão de entrada.
 Para conseguir mais estabilidade na tensão de saída

é preciso incluir um regulador.
• Regulador em Paralelo (Shunt).

• Regulador em Série.
Fontes Lineares
Filtro
Rectificador Regulador
Passivo

FONTES LINEARES – Regulação (Cont.)
Circuitos reguladores em paralelo
FONTE
Vo = Vz
SEM Vin Vz Vo RL
REGULAÇÃO
 A tensão Vin deve ser
sempre maior que a
tensão Vo.
Fontes Lineares
Vp A diferença entre ambas a

 tensões é dissipada na
Vz  resistência R.
• Interessa que Vin não
seja muito maior que Vo.


Diodo Zener
Fontes Lineares


Diodo Zener  Efeito Zener e “Ripple”
Carga em curto
Sem Carga
Fontes Lineares

VIN Elemento
série
Malha
de
Amostragem
Regulador VOUT
Comparador de
Tensão
Fontes Lineares
Tensão
de
Referência


Elemento
Série
RS
Elemento
de Controlo
R1
R
FONTE Q1
SEM Vin Vo Rc
REGULAÇÃO
Fontes Lineares
Vz R2
Circuito
Comparador
Tensão de Circuito de
Referência Amostragem
Circuitos
IS reguladores em paralelo
RS
IC Ic
R1
R
Q1
Vin Vo Rc
Vz R2
Fontes Lineares
A principal desvantagem do regulador paralelo, reside na dissipação

em RS da tensão Vin-Vout da qual resulta uma eficiência muito baixa .


Circuitos reguladores Série
A outra possibilidade...
Q1
FONTE
Vo
Sem Vin R RL
REGULAÇÃO Vz
Fontes Lineares
Vo = Vz – VBE
O elemento de controlo passa a ser um transistor.
A resistência R reduz o seu valor.


 Finalidade: Manter uma tensão de saída constante para qualquer valor de
carga e tensão de entrada.
• Sistema realimentado negativamente para manter uma
tensão de saída constante.
Esquema Bloco
Vin Vo
ELEMENTO
entrada DE CONTROL saída
não regulada regulada
CIRCUITO DE
Fontes Lineares
AMOSTRAGEM
TENSÃO DE CIRCUITO
REFERÊNCIA COMPARADOR


Esquema de um regulador de tensão em série com a carga.

Q1
R R1
FONTE
Vin Vo
SEM RL
REGULAÇÃO
Fontes Lineares
Vz R2
De notar que o elemento série passou a ser um transistor…


Identificação dos blocos de que consta um regulador Série.
Elemento de Controlo
Q1
R R1
FONTE
Vin Vo
SEM RL
REGULAÇÃO
Fontes Lineares
Vz Circuito R2
Comparador
Tensão de Referência Circuito de Amostragem


A ter em conta: O Ampop. Está alimentado por uma fonte não estabilizada.
Q
Q11 • O seu
comportamento
pode variar com as
R R1 variações de
Vcc.(Vin)
Vin Vo
Há que assegurar
Fontes Lineares
que o Ampop.
Vz R2 trabalha na zona
linear.
Tensão de Vão Vin > Vo+2 Vout < Vcc-2.


A ter em conta: A Tensão de referência.

• Circuito muito
Q1
simples.
• Fazendo R
suficientemente
R R1 elevada evita-se
a influência das
vin vo flutuações de Ve.
Fontes Lineares
• Podem usar-se
Vz R2 LED’s ou diodos
rectificadores.


A ter em conta: Circuito de Amostragem.

• Circuito muito
Q1 simples.
• Valores de R1
e R2 elevados
em comparação
R R1 com a carga.
Vin Vo
Fontes Lineares
R1 + R2
Vz R2 Vo = ———— · Vz
R2


 Limitação da corrente constante.
• Se is < Imáx, tem-se Vo = Vo(nom).
• Quando is > Imáx, Vs diminui.
Rcc
Q1 is
Curva de Regulação
vo
VBE2
Q2
Fontes Lineares
Quando Q2 conduz, “rouba”

corrente de base a Q1.
• Limita assim o valor de is.
• O valor de Imáx é fixo com Rcc.
Imáx is Rcc · Imáx  0,6V [VBE2(ON)]


Esquema completo
Q1 Rcc
Q2
R R1
Vin
Vo RL
Fontes Lineares
Vz R2


Regulador série, a transistores, com limitador de corrente
R2 Q3 R6  Dz- Tensão de referência

Q2  Q1- Comparador
Q4 R3  Q2- Amplificador DC
 Q3- Elemento série
Q4- Limitador de corrente
R1 RL
Q1 
 R3/R4/R5- Malha de amostragem
R6- Amostragem de corrente
R4

Dz R5
 O limitador de corrente destina-se a proteger o circuito ao limitar a

Fontes Lineares
corrente a um determinado valor.(Q4/R6)

 Se carga (RL)   VOUT  VR4   VBQ1  ICQ1  VR2   VBQ2
  ICQ2   ICQ3   VOUT
 R6 deve ter um valor para que a corrente máxima que a unidade pode
fornecer Icarga x R6 = 0,7v afim de Q4 conduzir limitando a corrente de Q3.

Circuitos Integrados reguladores de tensão
 Incluem todos os elementos de um regulador em

Série.
 Reguladores de tensão positiva fixa.
 Reguladores de tensão negativa fixa.
Reguladores de tensão ajustáveis
Protecção térmica contra
sobrecargas:
IN OUT
Fontes Lineares
Corrente máxima depende

GND do tipo de encapsulado.
Ve Vs RL
0,33F 0,1F Condensadores para
melhorar a estabilidade.
FONTES LINEARES - Reguladores Integrados
Reguladores de tensão fixa
Positiva: Séries 78XX

Serie 78XX. Os dígitos XX indicam a tensão de saída.
7805- tensão de saída positiva de 5v
 Negativa: Séries 79XX
7905- tensão de saída negativa de 5v
A tensão de entrada deve ser

superior á da saída.
Fontes Lineares
• Pelo menos 2 a 3V.

• Não deve ultrapassar os 35V
(40Vpara o 7824).
Tensões entre 5 e 24V.


Positiva: Séries 78XX
Exemplo
25,46Vpico
+12V
IN OUT
7812 is
18Vef C GND
Vin Vo RCARGA
vrede 220Vef 470µF 10nF
18Vef
Fontes Lineares
Calcular a relação de espiras do transformador mais adequada para

minimizar a potência dissipada.
O condensador C deve assegurar que Vin nunca desce abaixo do valor
mínimo permitido.
• A corrente de descarga é is.
FONTES LINEARES - Reguladores Integrados Exemplo

Reguladores de tensão fixa
 Positiva: Séries 78XX / Negativa: Séries 79XX
 Positiva: 78S05
Fontes Lineares

Reguladores de tensão fixa negativa
 Série 79XX.
• Análogos aos reguladores positivos da serie 78XX.
Fontes Lineares
RL
GND
IN OUT


Reguladores de tensão simétrica
78XX
78XX +
+
N2
vred N1
N2 +
79XX
79XX -
78XX + 79XX -
Fontes Lineares
+ N2
N2
+
N1 N1
N2 N2

Reguladores de tensão fixa Negativa/Positiva
 Facilitam a construção de fontes de alimentação simétricas.
 Podem-se implementar
fontes simétricas com os 78XX +
78XX/79XX. +
+V
 Poderíamos desenhar as N2
fontes completas... vrede N1
Fontes Lineares
N2
78XX + +
Transfo Rectif. Filtro -V
0
78XX 79XX -
Transfo Rectif. Filtro
-
Usando 79XX simplifica bastante o desenho.


 Séries 78XX / Negativa: Séries 79XX
Exemplo
Fontes Lineares


Circuitos Integrados Reguladores de tensão Ajustáveis
 Reguladores ajustáveis de terminais múltiplos.
• Permitem montar uma fonte de alimentação completa.
Rcc
R1
Ve
Vs
Fontes Lineares
REF R2
723
 Podem adaptar-se para refª de qualquer tensão.

 Séries LM317
Este circuito Integrado, é um regulador de voltagem programável com invólucros
TO-220, TO-92,TO-3,D-Micropackage, etc. TO-3
2
Variação máxima da voltagem de saída - 1% (LM317A).

Máxima Regulação de linha 0.01%/V (LM317A). 1
3
Máxima regulação de carga 0.3% (LM117). TO-220
Garantida em excesso 1.5A de corrente de saída.
Ajustamento de voltagem de 1,2V a 37V.
Limite de corrente constante com a temperatura.
80 dBs de Rejeição de Ripple. TO-92
Fontes Lineares
Protecção de curto-circuito na saída.

TO-252
2
1
3
3
1 2


 Séries LM723
Este circuito Integrado, de baixa potência, é um regulador de voltagem programável
com invólucros DIP-14 (14-lead dual in-line plastic), TO-5 e SO-14 micropackage.
O CI tem limitação interna de corrente. Quando a corrente excede 150 mA.
Voltagem de entrada até 4 a 40V
Voltagem de saída ajustável de 2 a 37V.
Regulação positiva ou negativa.
Operação Série, paralelo, e de comutação ou flutuação
Corrente de saída até 150 mA sem elemento externo.
Limitação de corrente ajustável
Fontes Lineares
Circuito Equivalente

 Séries LM350
Este circuito Integrado, idêntico ao LM317, é um regulador de voltagem programável
com invólucros TO-220, TO-92,TO-3,D-Micropackage, etc. fornecendo ate 3A de
corrente…
Variação máxima da voltagem de saída - 1% (LM350A).
Máxima Regulação de linha 0.01%/V (LM350A).
Máxima regulação de carga 0.3% (LM350A).
Garantida em excesso 3A de corrente de saída.
Ajustamento de voltagem de 1,2V a 37V.
Limite de corrente constante com a temperatura.
86 dB de Rejeição de Ripple.
Protecção de curto-circuito na saída.
Fontes Lineares
Fontes de Alimentação ajustáveis.

Reguladores de corrente constante
Carregadores de baterias.

 Séries LM317
Voltagem de saída ajustável de 1,25 a 37V.
Voltagem de entrada de 4 a 40V.
Fontes Lineares


 Séries LM317 Exemplo
TO-220
Fontes Lineares


 Séries LM723 Exemplo

Voltagem de saída ajustável de 2 a 37V 2A.
Fontes Lineares
Devido ao pino 2 (current Limit)


 Séries, LM350.
Exemplo
Fontes Lineares


 Séries, L200C.
O L200C é um regulador de 5 pinos muito versátil

pois oferece num único IC regulação de voltagem e
corrente. Tem protecção térmica e de sobretensão
na entrada até 60VDC.
Especificações:
Voltagem de entrada: 40V max.
Pico na voltagem de entrada: 60V max. por 10ms
Voltagem da saída : 2.85 a 36V
Fontes Lineares
Corrente de saída: 0.1 a 2A

Corrente quiescente : 4.2mA
Regulação da carga : 0,15% a 2A
Regulação de rede: 60 DBs
Queda de tensão típica: 2V


Séries, L200C.
Vout  2,77 * (1  R2 / R1)
R2  (Vout / 2,77  1) * R1
Fontes Lineares
C1 e C2 Amortecem as tensões de entrada e saída, afim de evitar oscilações.

Rsc fixa a corrente máxima do circuito.
R2 deve ser suficientemente elevado afim de permitir maior sensibilidade na
variação da regulação.

Circuitos Integrados Reguladores de tensão
Especificações
Tensão de saída (Output Voltage).
Valores típico, mínimo e máximo.
Regulação de Carga (Load Regulation).
Máxima variação de Vo.
Regulação de Rede (Line Regulation).
Máxima variação de Vin.
Corrente de saída em curto-circuito (Short-Circuit Current).
Quantidade de corrente que o regulador pode debitar.
Corrente de saída de pico (Peak Output Current).
Fontes Lineares
Máxima corrente de pico [não repetitivo].

Queda de tensão (Dropout Voltage)
Mínimo valor de diferença de tensão entre a entrada e a saída.
Rejeição de Ripple (Ripple Rejection).
Rejeição á frequência de ripple em dB’s.

Fontes Lineares

FONTES LINEARES - Reguladores Lineares de Tensão

Low DropOut Regulators
Actualmente existem reguladores com técnicas que reduzem consideravelmente a queda
de tensão para menos de 1.0V chamados Low DropOut Regulators (LDO).
Como consequência aumenta consideravelmente o rendimento permitindo o uso de
Reguladores Lineares em aplicações de alta potência.
Aplicações usando Reguladores Lineares são mais simples e baratas, e requerem poucos
componentes externos.
Aplicações Lineares são consideravelmente mais “Silenciosas” uma vez que não há ruído de
comutação a alta Frequência.
Reguladores LDO Combinam baixa Dropout (130-mV) com alta corrente (150-mA) num
encapsulamento pequeníssimo (SC-70 Package)
Fontes Lineares

Os Reguladores Comutados e os Reguladores Lineares, usam técnicas bem diferentes,

para produzirem uma voltagem de saída regulada, a partir de uma tensão de entrada não
regulada.
Cada uma das técnicas tem as suas vantagens e desvantagens, pelo que será a sua
aplicação a determinar qual a técnica mais acertada.
As Fontes de alimentação Lineares só podem baixar a tensão de entrada para produzir na
saída uma voltagem de saída mais baixa.
Isto é conseguido com transistores bipolares ou Mosfet’s em série operando em modo
linear: quer dizer, a condução de elemento Série, varia proporcionalmente de modo a manter
constante a voltagem de saída. Funcionando deste modo, significa que haverá sempre uma
queda de tensão (headroom voltage/Vdrop) entre a tensão de entrada e a de saída.
Consequentemente o regulador dissipa uma potência considerável, dada pela queda de
tensão vezes a corrente da carga.
É devido a esta perda de potência que os Reguladores Lineares apresentam Rendimentos
Fontes Lineares
na ordem de 36 a 65%.
Por exemplo, se um regulador de 5.0 V tem uma entrada de 12 V para uma corrente de
carga de 100 mA o regulador tem que dissipar 700 mW, para fornecer uma potência útil na
carga de 500 mW o que perfaz um Rendimento de 42%, muito baixo portanto.
Os custos de dissipação, fazem com que os Reguladores Lineares não sejam
economicamente rentáveis para aplicações superiores a 10W.
Abaixo dessa potência são contudo viáveis em aplicações de abaixamentos de tensão..

Fontes Lineares
Actualmente existem reguladores

modulares de montagens SMD para usos
militares e comerciais, para uma variada
gama de tensões de entrada e saídas
standards ou seleccionadas de fábrica, ou
pelo utilizador, com técnicas lineares e
comutadas.

Fontes Lineares Electrónica Analógica: Fontes de Alimentação Lineares
Dúvidas?

Bibliografias
www.unioviedo.es/ate/majopri/intro/docs/leccion
http://paginas.fisica.uson.mx/horacio.munguia/aula_virtual/Cursos/Instrumentacion
http://www.electronics-tutorials.ws/
Fontes de Alimentação - parte 1 - Por Marcos Fernandes
http://docentes.fam.ulusiada.pt/~d1095/Cap2_Elec_0607.pdf
http://www.emergencyradio.ca/course/
http://educypedia.karadimov.info/library/Unit10.pdf
Fontes Lineares

Fontesdealimentao 120909145848 Phpapp02

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Fontesdealimentao 120909145848 Phpapp02

Enviado por

Direitos autorais:

Formatos disponíveis

Electrónica Analógica: Fontes de Alimentação Lineares

 TEMA : FONTES DE ALIMENTAÇÃO

 Estudar os blocos que as compõem.

09-09-2012 Por : Luís Timóteo 2

Tratamento dos sinais dos sensores

09-09-2012 Por : Luís Timóteo 3

Como se alimentam todos estes circuitos?

É necessário transformar a energia eléctrica

Como se transforma a energia eléctrica?

Este tipo de circuitos chamam-se de REGULADORES ou CONVERSORES

As fontes de energia podem-se dividir em duas categorias:

As cargas também se podem dividir em duas categorias:

• De tensão alterna: motores em geral.

09-09-2012 Por : Luís Timóteo 5

Em função da fonte de energia e da carga, temos 4 tipos de conversores:

Conversores AC/DC Rectificadores

Conversores DC/DC Fontes de alimentação

Conversores DC/AC Inversores

Conversores AC/AC Pouco usados hoje em dia. Tendência para ligar

A parte da Electrónica que estuda este tipo de circuitos chama-se…

Especificações da Nível de potência do

Para funcionar, o conversor gasta uma certa

possível. Rendimento η  100 %

09-09-2012 Por : Luís Timóteo 7

Sistema de transferência de energia

Os níveis de corrente são muito baixos.

Níveis de potência (Cont.)

Conforme a potência RMS do

TV plasma 50”: 600 W 200 – 300W

09-09-2012 Por : Luís Timóteo 9

Níveis de potência (Cont.)

Conversor para motores Centrais de comutação Alimentação

Níveis de potência (Cont.)

09-09-2012 Por : Luís Timóteo 11

Electricidade no Mundo: A Nível de Tensão/Freq

09-09-2012 Por : Luís Timóteo 12

Electricidade no Mundo: A Nível de Tomadas

09-09-2012 Por : Luís Timóteo 13

Electricidade no Mundo: Tomadas

A: Esta ficha, tem duas lâminas paralelas

triangular. É usada especialmente na

I: Esta é a versão com terra da ficha J:

09-09-2012 Por : Luís Timóteo 14

Electricidade no Mundo: Tomadas

M: Ficha M é similar á C excepto no

Felizmente existem Adapter’s:

09-09-2012 Por : Luís Timóteo 15

09-09-2012 Por : Luís Timóteo 16

 Afinal, o que é uma Fonte de Alimentação?

Tipos de Fontes de Alimentação Reguladas:

Regulador Série Elevador ”Boost” Forward

 Função: Processar e controlar o fluxo de energia

Gerador eólico Resistência

09-09-2012 Por : Luís Timóteo 18

Conversores DC/DC Fontes de alimentação

Conversores DC/AC Inversores

Conversores AC/AC Pouco usados hoje em dia. Tendência para ligar

Fonte AC/DC portátil de baixa potência

Trabalham a frequências elevadas (dezenas ou

09-09-2012 Por : Luís Timóteo 20

Fonte AC/DC portátil de baixa potência

Sistemas de alimentação baseados o em reguladores lineares
