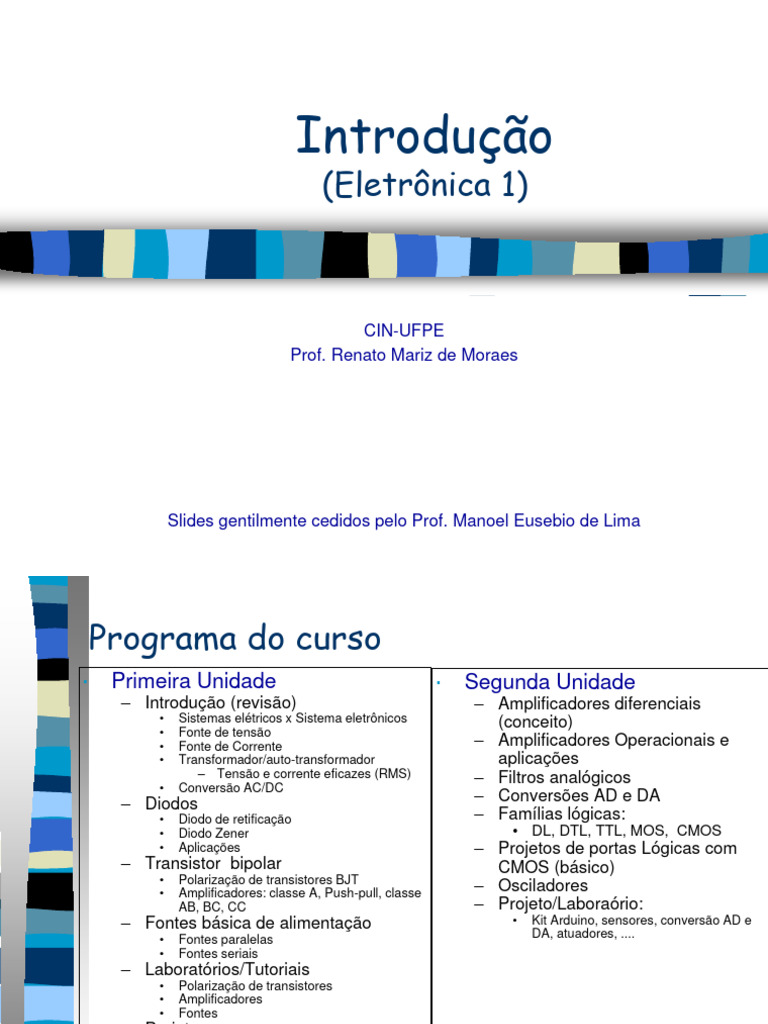

Introdução

(Eletrônica 1)

CIN-UFPE
Prof. Renato Mariz de Moraes

Slides gentilmente cedidos pelo Prof. Manoel Eusebio de Lima

 Programa do curso
 Primeira Unidade  Segunda Unidade
– Introdução (revisão) – Amplificadores diferenciais
• Sistemas elétricos x Sistema eletrônicos (conceito)
• Fonte de tensão
• Fonte de Corrente – Amplificadores Operacionais e
• Transformador/auto-transformador aplicações
– Tensão e corrente eficazes (RMS) – Filtros analógicos
• Conversão AC/DC
– Diodos – Conversões AD e DA
• Diodo de retificação – Famílias lógicas:
• Diodo Zener • DL, DTL, TTL, MOS, CMOS
• Aplicações – Projetos de portas Lógicas com
– Transistor bipolar CMOS (básico)
• Polarização de transistores BJT
• Amplificadores: classe A, Push-pull, classe
– Osciladores
AB, BC, CC – Projeto/Laboraório:
– Fontes básica de alimentação • Kit Arduino, sensores, conversão AD e
• Fontes paralelas DA, atuadores, ....
• Fontes seriais
– Laboratórios/Tutoriais
• Polarização de transistores
• Amplificadores
• Fontes
– Projetos
• Amplificador Classe AB, Push-pull e Fontes
Programa do curso

 Infra-estrutura/Laboratório  Avaliação
– Instrumentação
básica/ferramentas Média = (1a Prova*0,3) + (2a Prova*0,2) +
• Osciloscópio Digital (Labs*0,15) + (LTSpice*0,15) + (Projeto*0,2)
• Fontes de alimentação
• Gerador de funções
• Multímetro Digital
• Protoboard
– Ferramenta de Simulação
• LTSpice – esquemático e simulação
– Monitores

 Algumas referências
1. Eletrônica, Malvino, Vols I e II, 8a Ed, McGraw Hill, 2016.
2. Dispositivos Eletrônicos e Teoria de circuitos, Robert L. Boylestad,
Louis Nashelsky, 8a edição, Pearson Education – Prentice Hall,
2004.
3. Eletrônica, Vols I e II, J. Millman, C. C. Halkias, McGraw Hill, 1981.
4. Microeletrônica, Kenneth C Smith, Adel S. Sedra, 5ª edição.
5. Sistemas Digitais, Tocci, 1ª edição.
O que são sistemas eletrônicos?
 Sistemas elétricos, como os circuitos de nossas casas, usam
tensão e correntes elétricas alternadas (60Hz no Brasil), para
alimentar coisas como lâmpadas, aquecedores, ventiladores, etc.
 Os sistemas eletrônicos são sistemas que controlam estas
tensões e correntes, modificando suas flutuações, direção e
tempo, de várias formas, para realizar uma série de funções, tais
como:
– diminuir o brilho de lâmpada Sistema eletrônico
– comunicar-se com satélites A eletrônica do dimmer
neste circuito controla o
– amplificar sons
fluxo da corrente elétrica
– ……… para a lâmpada.
Sistemas elétricos Sistemas eletrônicos
Por que estudar Eletrônica 1?

 Para entendermos como manipular de forma adequada a

corrente elétrica em sistemas que interagem em nosso cotidiano:
– Amplificadores
– Interfaces de comunicação
– Sensores
– Conversão AD e DA
– Famílias lógicas
– ………………

 Como gerar esta corrente elétrica?

- Reação química
- Força eletromagnética
- Sistema eólico
- Energia solar
- …………
Sistemas eletrônicos

 Estes sistemas precisam de fontes de tensão e corrente

constantes, ou seja, fontes que possam garantir a entrega de
energia necessária para o funcionameto correto de um
determinado circuito.
 Podemos assim definir dois conceitos importantes:
– Fonte de tensão
– Fonte de corrente
Fontes de alimentação
 Fonte de alimentação
– Para que qualquer circuito funcione adequadamente é necessário
uma fonte de energia:
• Fonte de tensão
– Fornece uma tensão constante ao circuito conectado a ela.

• Fonte de corrente
– Fornece uma corrente constante ao circuito conectado a
ela.
 Fonte de tensão
 Fonte de tensão é um equipamento que fornece uma tensão
constante ao circuito conectado a ele, “independente” de sua
carga elétrica.
– Dizemos que uma fonte de tensão é ideal quando ela apresenta
uma resistência interna igual a “zero”. Ou seja, apenas a corrente
muda no circuito em função da carga RL.

– Uma fonte de tensão Real, no entanto, não pode fornecer uma

corrente infinita quando a impedância RL vai para zero, uma vez
que a mesma sempre possui uma pequena resistência interna.
Não existe fonte de tensão capaz de fornecer 
uma corrente de valor infinito desde que toda
I = V/RL
fonte de tensão possui uma resistência interna

? RS
V
+

RL VL < V
-
0
Fonte de tensão Real

 Características
– Deve possuir sempre uma resistência interna bem menor que a
resistência de carga.
– Para fins de cálculo podemos desprezar está resistência interna da
fonte quando a mesma é da ordem de 100 vezes menor que a
resistência equivalente da carga do circuito.

Exemplo:

I = V/RL RL >> RS

+RS = 0,06 
RL ≥ 6  VL < V
V=12V
Fonte de tensão é quase
ideal quando Rs  0,01RL VL = 12 - IRS
 Fonte de corrente
 Fonte de corrente é um equipamento que fornece uma corrente
constante ao circuito conectado a ela, “independente” de sua
carga elétrica.
– Dizemos que uma fonte de corrente é ideal quando ela apresenta
uma resistência interna muito alta. Ou seja, apenas a tensão muda
no circuito em função da carga RL.
– Uma fonte de corrente Real fornece uma corrente quase
constante quando o valor da resistência de sua carga é bem
inferior a sua resistência interna.

Como RL é bem menor que a resistência interna

da fonte, a corrente quase não se altera no I = V/(RS+RL)  Constante
circuito (I constante)
RS  (ideal)
V +

RL << RS
Fonte de corrente

 Características
– Deve possuir sempre uma resistência interna bem maior (ideal seria
RS -> ) que a resistência de carga.
– Para fins de cálculo podemos desprezar o valor da resistência de
carga do circuito quando esta é da ordem de 100 vezes menor que
a resistência interna da fonte.

Exemplo:
Fonte de corrente Real
I= 12 (simbologia)
RS = 10 M (10x106+RL)
+

V=12V RS
RL = 10 K
 Fonte de corrente

I RL (K) I(A)
V=12V 0 1,200
1 1,199
RS (10M) RL 10 1,198
100 1,188
1000 1,090
I= 12 A I(A)
(10x106+RL) Ponto de 99%

Região quase ideal

100 RL (K)
Como obter fontes de alimentação DC?

+
 Bateria DC (ou CC) – Direct (constant) current
- AC – Alternating current

 Fonte AC/DC
AC DC
Circuito retificador

220V   Vac / +

- Vdc
Fontes de alimentação AC-DC
 Uma fonte de alimentação DC a partir de uma fonte AC, no
Brasil, significa retificar tensões que trabalham a 60 Hz
(senoidal). Estas tensões podem aparecer em diferentes valores
(220V, 110V, 12V, etc), dependendo do fator de redução
aplicado.
 Em geral, os equipamentos eletrônicos trabalham a baixa
tensão, o que implica na necessidade de um transformador para
reduzir da tensão alternada da rede, antes de se efetivar a
retificação.

Circuito retificador

220V   / +
Vac - Vdc
 Transmissão de energia elétrica
Transformador
(eleva a tensão)
 A energia elétrica produzida
nas usinas hidrelétricas,
solares ou eólicas é levada,
mediante condutores de
eletricidade, aos lugares mais
adequados para o seu
aproveitamento. Para o
Linhas de transmissão
transporte da energia até os
de alta tensão
pontos de utilização, não
bastam fios e postes. Toda a
rede de distribuição depende
estreitamente dos
transformadores, que ora
elevam a tensão, ora a
reduzem.

Transformador
(baixa a tensão)

http://geocities.yahoo.com.br/saladefisica7/funciona/transformador.htm
 O Transformador
 Transformador isolador
– Este transformador se chama isolador
porque separa galvanicamente a tensão
de entrada da tensão de saída (ou seja,
não há condução metálica), através de
dois enrolamentos totalmente separados,
colocados em volta de um núcleo
magnético que realiza a transferência de
energia. O enrolamento da tensão de
entrada é chamado de primário e o da
tensão de saída, secundário.
Se o enrolamento interno se
 Auto-Transformador partir não há problema
– O transformador que só apresenta um
enrolamento, onde o primário e o
secundário são eletricamente
conectados, é chamado de
autotransformador.

Se o enrolamento interno se
partir pode haver problema
 Transformador X Auto-transformador

 Vantagens econômicas do Auto-transformador => transformador

– Economiza-se cobre, correspondente ao enrolamento secundário. No
entanto é preciso aumentar o diâmetro do fio do primário, pois na
parte comum (secundárioxprimário) circula-se a mesma corrente para
ambos os estágios.
– Ao suprimir-se um enrolamento, se reduz o núcleo magnético e
portanto as perdas no ferro e o tamanho físico.
– Com perda menor, o rendimento também melhora.

 Desvantagens do Auto-transformador => transformador

– Os autotransformadores tem o inconveniente de manter eletricamente
unidos os circuitos primário e secundário.
– Se houver um rompimento na bobina no secundário, a tensão do
primário fica igual a do secundário (isso pode causar danos).
 O transformador
espiras N1
espiras N2 primário secundário
Voltagem
secundária I1 N1 : N2
Voltagem I2
primária

V1   V2 carga

Onde:
N2 = Número de espiras (voltas) do secundário do transformador
N1 = Número de espiras do primário do transformador
Considere que “não há perda” no circuito magnético do transformador
(transformador ideal), ou seja, a potência de entrada é igual a potência de saída
(P1=P2).
Se P1=P2 , então I1V1 = I2V2 => I1 / I2 = V2 /V1 ;
Relação tensão/número de espiras em um transformador:
como V2 / V1=N2 / N1, então I1 / I2 = N2 /N1 , ou seja,

I1 = (N2 /N1). I2 e I2 = (N1 /N2). I1

Tensão/Corrente Alternada (AC)

 Tensão/corrente alternada
Corrente: i = Ip sen(wt)
Tensão: v = Vp sen(wt + ø)

Legenda:

v - tensão instantânea
i - corrente instantânea
Vp - tensão de pico
Ip - corrente de pico
f - freqüência
w - freqüência angular
t - tempo
ø - ângulo de fase
T - período (1 / f)
 Valores de tensão/corrente gerados
 Valor Eficaz ou valor RMS (root-mean-square) de uma corrente
alternada é o valor equivalente a de uma corrente contínua que
produz a mesma dissipação de potência em um resistor.

 A potência média produzida por uma corrente alternada durante um

ciclo T (ou =2) é dada por:
𝑇 T
P= E/T = 𝑃(𝑡)𝑑𝑡 = (1/T) R i(t)2 dt
0
0
 A potência média produzida por uma corrente contínua na mesma
resistência é dada por:
P= R.I2.
I = Constante i(t) = alternada
T
V P= R.I2 V P= (1/T) R.i(t)2. dt
0
+

R R
-
Valores de tensão/corrente gerados

 Assim:
T
R.I2 = (1/T) R.i(t)2. dt => I = (1/T) i(t)2. dt = i(t)2médio
0

 A corrente I define a corrente alternada em função da razão

média de energia (calor) que ela produz em uma resistência.
Esta corrente é denomindada de corrente média quadrática ou
root mean square (rms) current ( Irms).

Irms = i(t)2médio
 i(t)2 Considerando i = i(t) = ipsen(t)

ip
i(t)2médio
i(t)2médio= Irms

i(t)

Se i = i(t) = ipsen(t), em termos de potência: RI2 = (1/T) i(t)2. dt,

Irms2 = (1/T) ip2sen2(t) dt => Irms2 = (1/T) ip2 sen2(t) dt=>
𝑇
Irms2 = (1/T) ip2 0
cos(2t)) dt
(1/2−(1/2)

Irms2 = (1/T) ip2 [ (1/2)T ] => Irms2 = ip2/2

Irms = ip/ 2 Valor Eficaz ou valor RMS (~70% do valor máximo)

Valores de tensão gerados
 Corrente e tensão eficazes:

Irms= ip(t)/ 2 Vrms = Vp(t)/ 2

 Tensão Eficaz (ou RMS-Root-Mean-Square)= 0,707 do valor máximo

(tensão de pico), ou seja, 70%.
 Geralmente, quando se fala de uma corrente ou tensão alternada, faz-
se referência ao seu valor eficaz.
– A corrente e tensão alternadas medidas por um multímetro
representam seus valores eficazes.
– Os medidores indicam comumente valores eficazes (ou RMS).

o Tensão e corrente eficazes ainda são alternadas.

Como então podemos gerar tensão e corrente contínuas para
alimentar nossos circuitos eletrônicos?

AC Circuito retificador DC

220V   / +
Vac - Vdc
Retificação de tensão

 Existem várias formas de retificação de onda alternada para

contínua, dentre elas a retificação utilizando diodos, dispositivos
semicondutores que permitem a passagem da corrente elétrica
pelo seu corpo em uma só direção.
 Dentre as formas de retificação podemos destacar:
– Retificação de meia onda
– Retificação de completa com tap central
– Retificação de onda completa em ponte
 Retificação de meia onda
 Um dispositivo capaz de converter uma onda senoidal (cujo valor
médio é zero) em uma forma de onda unidirecional, com uma
componente não zero, é chamado retificador.
N1 : N2
5:1

 V2(rms) RL Vdc = ?
V1(rms) 
 2 α=t

V(volts)
Vp

0
 2 α=t
Retificação de meia onda
N1 : N2 1N4001
5:1

RL Vdc = ?
V1 = 120V   V2 = 24 V
rms
rms

Tensão de pico no primário:

Vp1 = V1 2 = 120.1,414 = 170V
Tensão de pico no secundário:
Vp2 = (N2 / N1). Vp1 = (1/5).170  34V => V2 = V1 /5 = Vp2/ 2 = 24V

A frequência do sinal de meia onda é igual à frequência da linha:

f = 60 Hz, T= 1/f = 16,7 ms

Considere que o diodo é um diodo ideal

 1N4001 Retificação em meia onda
N1 : N2
5: 1 T = 16,7 ms

RL Vdc =10,8 V
V1 = 120V   V2 = 24 V
rms rms
T/2 T

V(volts) T = 16.7 V2
V1 34
V(volts)
= 16,7
170
t(ms)

- 34

O valor médio de uma função periódica é dado por

t(ms)
Vdc= (1/T). V(t)dt ,ou seja, a área de um ciclo (nesse
- 170
caso área da meia onda) dividido pela base (T)
Vdc = (1/T) V(t)dt ,onde T=2.
para meia onda (onda retificada):
T/2
Vdc=(1/T) Vp sen(wt). dt = Vp/ = 0,318 Vp .
0

Assim, Vdc = 0,318.(34)V = 10,8 V

Frequência: f=1/T = 1/16.7 ms = 60 Hz
 Fator de ondulação
V(volts)
= 16.7
170
Retificação em meia onda
T = 16,7 ms
t(ms)
- 170
N1 : N2 1N4001
5:1 T/2 T

V = 24 V RL Vdc = Vp / = 0,318 Vp = 10,8 V

V1 = 120V  2
rms
rms

Fator de Ondulação (FO) é definido por:

tensão de pico/ valor médio da tensão retificada= Vp/(Vp/) = 

Retificação de onda completa
 Devido ao tap (derivação) central da saída de baixa do transformador, o
circuito é equivalente a dois retificadores de meia onda.

 O retificador inferior retifica o semiciclo negativo (D2) e o retificador

superior o semiciclo positivo (D1). Ou seja, D1 conduz durante o
semiciclo positivo e D2 durante o semiciclo negativo.

N1 : N2 1N4001
5:1
+

=12V

VE = 120V 
- RL Vdc
+
rms
=12V

24 V -
rms 1N4001

As duas tensões V1 e V2 são idênticas

 N1 : N2 1N4001
5:1 (f2 = 120Hz)

17V


VE = 120V 
RL Vdc=10,4V

(f1 = 60Hz)
T/2 T
1N4001 diodo
- Tensão de pico no primário:
Vp1 = (120.1,414) V = 170 V

- Tensão de pico no secundário:

Vp2 = (N2 / N1). Vp1 = (1/5).170  34V (total)
- Como a tomada central está aterrada, cada semiciclo do enrolamento secundário
tem uma tensão senoidal de pico com um valor de Vp= Vp2/2 = 17V.
- O valor cc (Vdc) ou médio da tensão de saída(carga), considerando o tap central é
dado por:
Vdc = 2.(Vp/) = 0,636*Vp’ = 10,8V, com Vp = Vp2/2=17V.

A frequência do sinal de meia onda na saída (tensão retificada) agora é dada por:
f2 = 2.f1 = 2. (60 Hz), T2= 1/f2 = 16,7/2 = 8,33 ms
Fator de ondulação (tensão de pico/ valor médio da tensão retificada) = Vp/(2.Vp/) = /2
Retificação de onda completa em ponte
 Construção que também retifica a onda nos dois sentidos, só que
diferentemente do circuito com dois diodos, este modelo utiliza um trafo
sem tap central (tomada central aterrada).
 A vantagem de não usarmos a tomada central é que a tensão retificada
na carga é o dobro daquela que teríamos com o circuito de retificação
de onda completa, com tomada central (tap central).

24 V (rms)
D1 D4
V1 = 120V (rms)
(60hZ)  
D2
D3
V
170V
34 V

Tensão reversa
-170V
T/2 T
-+

+
Tensão reversa
 D1 D4
34V
 
D2
D3
V
T/2 T

Neste tipo de retificador a tensão de pico Vp saída é dada por:

Vp = 24/0,707 = 34 V
Considerando os dois diodos em série, temos que a tensão de pico na carga
é dada por Vp – 2(0,7) = 32,6 V
Vantagens deste modelo:
1. saída em onda completa
2. Tensão ideal de pico igual a tensão de pico no secundário
3. Não há necessidade de tomada central no enrolamento secundário.
- O valor cc (Vdc) ou médio da tensão de saída(carga) é dado por:
Vdc = 2(Vp/) = 0,636 Vp = 21,6V Observe que a tensão de pico aqui é
duas vezes a tensão de pico na retificação com tap central.
Obs: A frequência do sinal de meia onda na saída (tensão retificada) agora
é dada por:
f2 = 2.f1 = 2. (60 Hz), T2= 1/f2 = 16,7/2 = 8,33 ms
Fator de ondulação  Vp/(2.Vp/) = /2
Comparação dos métodos de retificação

(Tap central)

Obs:
•Vp é a tensão total na saída do secundário do transformador.
Reduzindo Fator de ondulação - filtro
Tensão de
ondulação

Redução do F.O através da

introdução de um capacitor em
paralelo com a carga do circuito Tr = tensão de ondulação (ripple)(pico a pico)
Tp = tempo entre picos na tensão de saída
Funcionamento:
1. Inicialmente o capacitor está descarregado.
2. Durante o primeiro meio ciclo da tensão do secundário o diodo está conduzindo
permitindo que o secundário carregue o capacitor até a tensão de pico.
3. Logo após, no ciclo negativo, o diodo pára de conduzir, o que significa uma chave
aberta. Neste estágio, o capacitor, como tem uma tensão Vp polariza inversamente
o diodo e começa a descarregar-se na carga (Rl).
4. O que devemos pensar é em torno da constante de tempo de descarga do
capacitor, que é função de RL e de C. Esta constante deve ser bem maior que o
período T do sinal de entrada. Assim, o capacitor só se descarregará um pouco
até o próximo ciclo.
 Capacitor – curva de carga
 Equação de carga do capacitor

Em t = RC V0 V0 V0

Em t = 2RC 0,86V0 V0

0,63 V0
 Equação de descarga do capacitor

Vo

V
Vo
Fator de ondulação
Retificação em meia onda
T = 16.7 ms

Vmax Vmin

Para um circuito com retificação de meia onda T2-T1=T, logo

Vr(pp) = Vmax/fRC
Circuito retificador em ponte

 A tensão de saída da fonte, levando-se em conta uma ponte

retificadora:
– Existe dois diodos ligados em série, cada um com 0,7V de queda de
tensão.
Vdc = Vp – 1,4V
– Se considerarmos a ondulação em nossos cálculos podemos
estimar que:

Vdc(com ripple) = Vdc (sem ripple) – Vr(pp)/2

Este é um valor médio utilizado na prática.

Na prática, o valor de pico a pico da tensão de ripple deve ser
menor que 10% do valor de pico na entrada do secundário, isto é,
Vr(pp) << Vmax
Observações:
 Corrente cc média no diodo em uma ponte retificadora é dada por:
– ID= 0,5.IL (metade da corrente média na carga por ciclo)
– Isto ocorre porque cada diodo conduz durante um semi-ciclo.
– Assim, por exemplo, para um diodo que suporta 1 A, a carga máxima
do circuito deveria ser de 2 A.

 Existe uma tensão de pico reversa no diodo que não estiver em condução.
– Vreversa = Vp -Vdiodo
 Corrente de surto
– Corrente existente quando da ligação do equipamento, quando o capacitor
está descarregado.
– O diodo deve suportar uma corrente de pico em um tempo determinado.
• Se o capacitor for, em geral,menor que 1.000 µF, a corrente de surto é
geralmente muita rápida para danificar o diodo.
• Se o capacitor for superior a 1.000 µF, necessitando de vários ciclos
até sua carga, ele pode danificar o diodo.
 Tutorial
 Projetar uma fonte de tensão com as seguintes características:
– Tensão: 9*1.414 = 12.76 V DC (Trafo: 220/18V (9V-0-9V))
– Retificação onda completa com tap central
– Corrente máxima = 100mA (plena carga)

 Retificação:
– Ondulação máxima menor que 5%Vmax
– Considerar apenas a retificação com capacitores

 Obs:
– Utilizar a retificação onda completa
– Demonstrar projeto no LTSpice
 Material disponível
– Transformador 220/18 V (com tap central (9V-0V-9V))
– Diodos retificadores 1N4001
– Capacitor (a ser especificado)
– Carga para teste
Cálculos
 Cálculo dos componentes:
– Capacitor retificador:
Dado que o valor de ripple é 5% do valor de pico e Vmax = 9* 2=12,76V, temos que:

Vr(pp)=Vmax/2fRC Vr(pp)= 5% de Vmax => Vr(pp) = 0,635V

Assim, o valor da capacitância da fonte pode ser dado por:

C = Vmax/(2fRVr(pp))

Onde:
f= 60 Hz
Vmax = 12,76V
R(carga máxima) V/I = (12,76/100*10-3)Ω = 127,6 Ω

Daí:
C = 12,76/(2*60*127,6*0,635) = 0,001312 F ≅ 1312 μF
* Utilizamos o valor comercial de 1500μF
Conversão AC – DC - Exemplo

Inversão de fase
 Vr(pp)
Conversão AC - DC

Canal B
(ripple)

Canal B

Canal A
Revisão

http://wiki.cecm.usp.br/wiki/Integral_do_quadrado_de_seno
