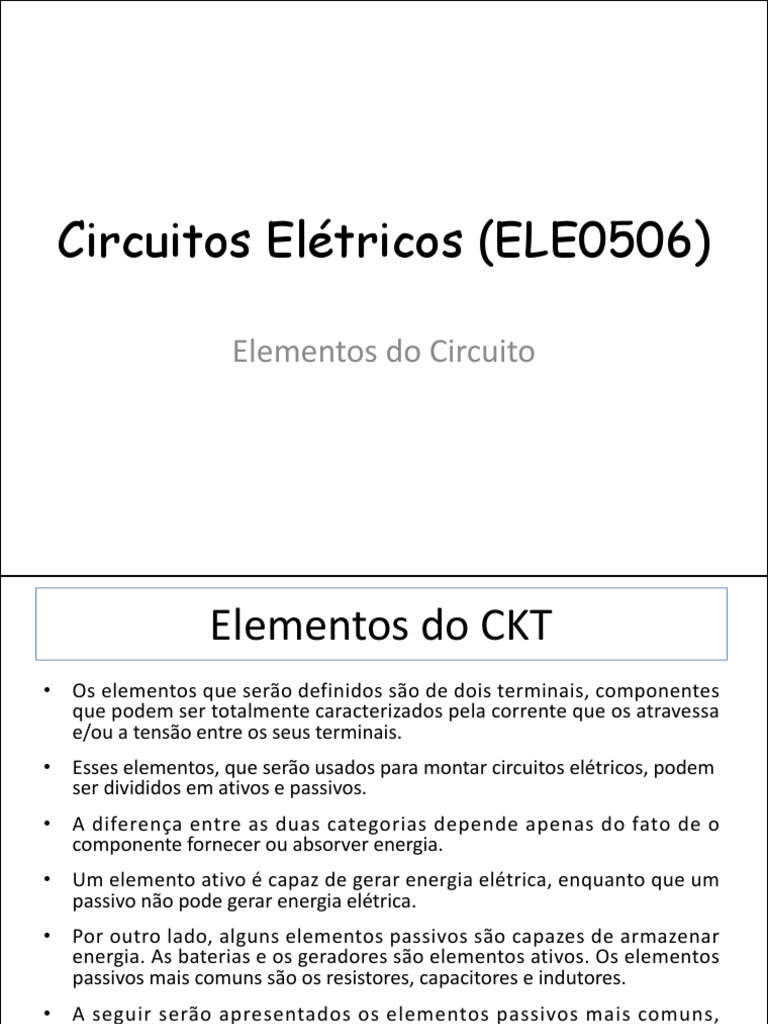

Circuitos Elétricos (ELE0506)

Elementos do Circuito
 Elementos do CKT
• Os elementos que serão definidos são de dois terminais, componentes
que podem ser totalmente caracterizados pela corrente que os atravessa
e/ou a tensão entre os seus terminais.
• Esses elementos, que serão usados para montar circuitos elétricos, podem
ser divididos em ativos e passivos.
• A diferença entre as duas categorias depende apenas do fato de o
componente fornecer ou absorver energia.
• Um elemento ativo é capaz de gerar energia elétrica, enquanto que um
passivo não pode gerar energia elétrica.
• Por outro lado, alguns elementos passivos são capazes de armazenar
energia. As baterias e os geradores são elementos ativos. Os elementos
passivos mais comuns são os resistores, capacitores e indutores.
• A seguir serão apresentados os elementos passivos mais comuns,
caracterizados em função da relação entre tensão e corrente em seus
terminais, e em seguida será destacado alguns elementos ativos muito
importantes.
Mas antes, é importante destacar:
ü Em termos de consumo e fornecimento de energia,
um circuito tem 2 tipos de elementos:

1. Elementos passivos -> são aqueles que

Exemplo:
consomem energia do circuito (Resistores,
indutores e capacitores).
2. Elementos ativos ->são aqueles que fornecem +
energia ao circuito (fontes).
VR
Dica: Para polarizar corretamente um elementos quando
-
aplicar a Lei de Kirchhoff das tensões (Lei das malhas) em
um circutio:
ELEMENTOS PASSIVOS
ELEMENTOS ATIVOS (RESISTORES, CAPACITORES E
Logo, pela LKT (Lei das
(FONTES) INDUTORES) malhas):

+V –Rxi =0
V=Rxi

§ A corrente sempre sai do § Ao contrário da fonte, a

positivo da fonte corrente sempre sai do lado
negativo (polarização) desse
elemento.
 Elementos do CKT - Resistor
RESISTOR (ideal): R Resistência

• Lei de Ohm: v = R.i • Potência em função da

resistência:
• Unidade: ohm =  = V/A
Resistividade  p=v.i = R.i2 = v2/R
l
• Resistividade: R  
A
(Resistividade elétrica é uma • Condutância: G=1/R .(unidade: S,
medida da oposição de um mho, Ω-1)
material ao fluxo de corrente Ø (Condutância de um condutor é o
inverso de sua resistência elétrica)
elétrica).
 Elementos do CKT - Capacitores
CAPACITORES:
• Objetivo: armazenar cargas.

• Capacitância é a capacidade de armazenamento de carga elétrica num

dado campo elétrico sob uma dada diferença de potencial elétrico.

• Um capacitor tem a capacitância de um Farad se, carregado com uma

carga elétrica de um coulomb, apresenta uma diferença de potencial
elétrico de um volt entre os seus terminais.
• Dispositivo físico: condensador de placas paralelas. (Os formatos
típicos consistem em dois eletrodos ou placas que armazenam cargas
opostas. Estas duas placas são condutoras e são separadas por um
isolante ou por um dielétrico. A carga é armazenada na superfície das
placas, no limite com o dielétrico.)
 Elementos do CKT - Capacitores
• Elemento de circuito: q (t )  Cv (t ) . C é a capacitância em Farad (F).

• Simbologia:

Como,
dq (t ) dv (t ) 1
C
i (t )  iC ou : v(t )  i (t )dt
dt dt
• Integrando, supondo conhecida a tensão em t = 0 (capacitor inicialmente
carregado), tem-se: t
1
v(t )  v(0)   i (t )dt .
C 0

Condição inicial para o capacitor --> TENSÃO!

*O que acontece se o capacitor for alimentado com tensão constante??
 Elementos do CKT - Indutores
 INDUTORES:
• Indutor é um dispositivo no qual a energia elétrica é armazenada no
campo magnético criado pelas correntes que circulam por ele.

• É geralmente construído como uma bobina de material condutor, por

exemplo, fio de cobre.

• Elemento de circuito: φ(t) = Li(t). (Onde L  indutância, φ(t)  fluxo

magnético em função do tempo).

• Simbologia:
t
d  (t ) di (t ) 1
Como,v(t )  dt  v(t )  L dt . Logo, i (t )  i (0)   v(t )dt
L0

.
Condição inicial para o indutor --> Corrente!

O que acontece com o indutor alimentado com corrente constante???

 Elementos do CKT – Fontes
 FONTES: Podem ser de tensão ou de corrente, independentes ou dependentes.
• Fonte de tensão independente: é • Fontes dependentes: ao contrário
um elemento de dois terminais das fontes independentes, que
que mantém uma certa tensão produzem a mesma tensão ou
entre os terminais corrente, independentemente do
independentemente da corrente que estiver acontecendo no resto
que o atravessa. do circuito, as fontes
dependentes geram uma tensão
• Fonte de corrente independente: ou corrente que depende da
é um elemento de dois terminais tensão ou corrente em outro
que mantém uma certa corrente ponto do circuito.
independentemente da tensão
entre os seus terminais. • Simbologia:
• Simbologia:
Impõe uma tensão entre seus terminais, qualquer que seja o
valor da corrente?
R

i’

i ≠ i’

i? i’ ?
i= V/R i’ = V/(2R) = i/2

ØOu seja, independente do que ocorra no circuito (no caso, ocorreu a

alteração da resistência total) a tensão fornecida pela fonte de tensão
constante continua a mesma, apesar do valor da corrente ter mudado.
Impõe uma corrente entre seus terminais, qualquer que seja o
valor da tensão aplicada em seus terminais?
R

v i’
V i V’ i

v ≠ v’

V? V’ ?
V= R x i V’ = 2R x i = 2xV

ØOu seja, independente do que ocorra no circuito (no caso, ocorreu a

alteração da resistência total) a corrente fornecida pela fonte de corrente
constante continua a mesma, apesar do valor da tensão em seus
terminais ter mudado.
