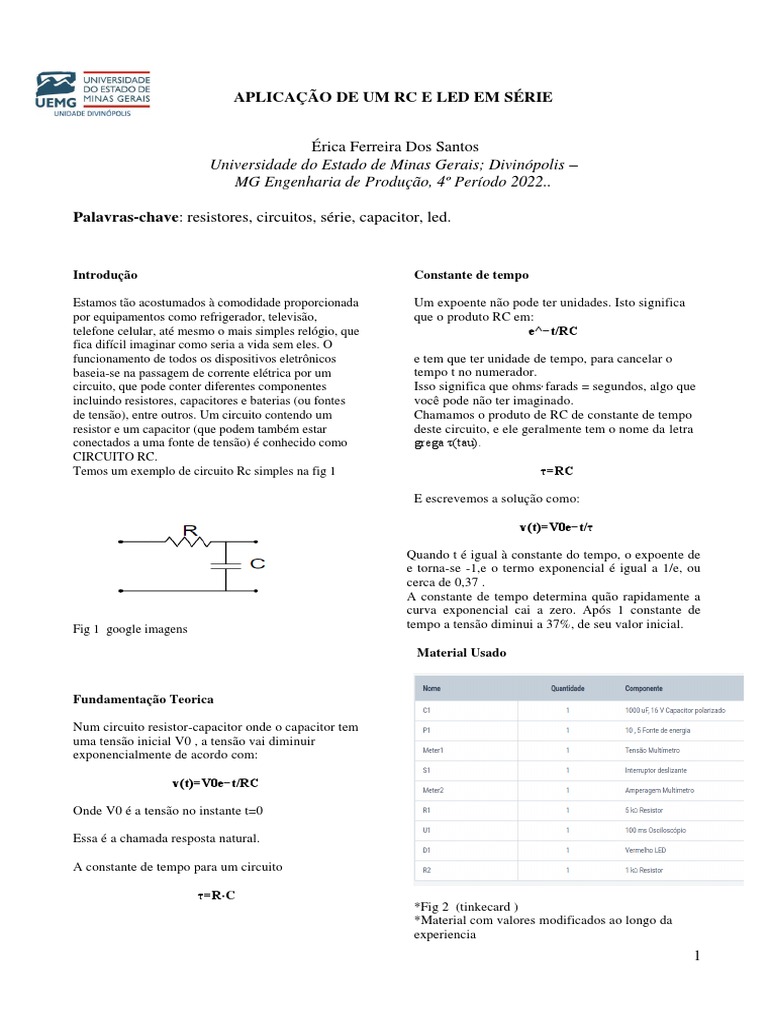

APLICAÇÃO DE UM RC E LED EM SÉRIE

Érica Ferreira Dos Santos

Universidade do Estado de Minas Gerais; Divinópolis –
MG Engenharia de Produção, 4º Período 2022..

Palavras-chave: resistores, circuitos, série, capacitor, led.

Introdução Constante de tempo

Estamos tão acostumados à comodidade proporcionada Um expoente não pode ter unidades. Isto significa
por equipamentos como refrigerador, televisão, que o produto RC em:
telefone celular, até mesmo o mais simples relógio, que e^−t/RC
fica difícil imaginar como seria a vida sem eles. O
funcionamento de todos os dispositivos eletrônicos e tem que ter unidade de tempo, para cancelar o
baseia-se na passagem de corrente elétrica por um tempo t no numerador.
circuito, que pode conter diferentes componentes Isso significa que ohms⋅farads = segundos, algo que
incluindo resistores, capacitores e baterias (ou fontes você pode não ter imaginado.
de tensão), entre outros. Um circuito contendo um Chamamos o produto de RC de constante de tempo
resistor e um capacitor (que podem também estar deste circuito, e ele geralmente tem o nome da letra
conectados a uma fonte de tensão) é conhecido como grega τ(tau).
CIRCUITO RC.
Temos um exemplo de circuito Rc simples na fig 1 τ=RC

E escrevemos a solução como:

v(t)=V0e−t/τ

Quando t é igual à constante do tempo, o expoente de

e torna-se -1,e o termo exponencial é igual a 1/e, ou
cerca de 0,37 .
A constante de tempo determina quão rapidamente a
curva exponencial cai a zero. Após 1 constante de
Fig 1 google imagens tempo a tensão diminui a 37%, de seu valor inicial.

Material Usado

Fundamentação Teorica

Num circuito resistor-capacitor onde o capacitor tem

uma tensão inicial V0 , a tensão vai diminuir
exponencialmente de acordo com:

v(t)=V0e−t/RC

Onde V0 é a tensão no instante t=0

Essa é a chamada resposta natural.

A constante de tempo para um circuito

τ=R⋅C
*Fig 2 (tinkecard )
*Material com valores modificados ao longo da
experiencia
1
 Metodologia
Para esse experiemnto foi acessado o site
www.tinkecard.com.br onde existe uma variedade
de conmponentes elestricos onde podemos simular
varios tipos de circuitos , no nosso caso foi criado
um cirvuito Rc com e sem Led , com os materiais
supracitados , onde sem o Led podemos observar
carga sem interferencia , vide Circuito estudado
Fig3
Fig 3 tinkecard autoria propria
Osiloscopio
O osciloscópio é um dos instrumentos de medição
mais versáteis usados na eletrônica.
Ele nos fornece, num modo gráfico, tensões em
função do tempo.
Trata-se de um instrumento próprio para observar
variações rápidas de tensões ao longo do tempo,
informação essa que não pode ser obtida por um
multímetro comum.
Fig 4 autoria propria
Resistores
Os resistores são componentes eletrônicos passivos,
muito comuns no mundo da eletrônica e a letra R é
usada para representá-lo. Os resistores não são
polarizados, ou seja, não possuem polo positivo e
negativo. A função do resistor é limitar o fluxo de
corrente elétrica que passa por ele, e a essa limitação
se dá o nome de resistência, medida em ohms, e ela
define qual a facilidade ou dificuldade que os eletrons
terão que enfrentar para passar pelo resistor. Quanto
maior o valor da resistência (em ohms) mais difícil
será para os eletrons passarem pelo resistor e quanto
menor o valor da resistência (em ohms) mais fácil
será para os eletrons passarem. A limitação do fluxo
da corrente elétrica que o resistor impõe causa
também uma queda na tensão
Fig 5
(https://pt.wikipedia.org/wiki/Resistor#/media/Ficheiro:Resistenci
as_250W_5%_sobre_papel_milimetrado.JPG)
Capacitores
Capacitor é um dispositivo capaz de acumular cargas
elétricas quando uma diferença de potencial é
estabelecida entre seus terminais. A capacitância dos
capacitores, por sua vez, é a medida de quanta carga o
dispositivo é capaz de acumular para uma
determinada diferença de potencial.Os capacitores,
geralmente, são produzidos de forma simples,
formados por duas placas condutoras paralelas,
chamadas de armaduras, que podem ou não ser
preenchidas com um meio altamente dielétrico
(isolante).
Fig 6 (https://app.planejativo.com/ver-aula/318/material-de-
apoio/resumo/fisica-3/capacitores)
2
Antes de ligar a chave
Vamos supor por enquanto que o circuito está neste
estado por muito tempo. Então qualquer carga que
pode ter sido armazenada no capacitor no passado já
foi dissipada através do resistor, deixando qC = 0
A partir disso sabemos que a tensão sobre o
capacitor deve ser 0 volt, porque
vC=q/C=0/C=0
Desde que o capacitor tem 0 volt através dele,
também assim deve ser o resistor, e também a
corrente através de R, (e a corrente através do
capacitor) devem ser 0 amperes. Dizemos que o
circuito está 'em estado estacionário' ou 'em repouso'
ou 'em um equilíbrio'
Ex figura 7
Fig 7
Depois de a chave subir
Agora vamos levantar a chave. A tensão v in
se torna V BAT e algo está prestes a mudar como
podemos verificar no esquema abaixo.
Fig 8
A corrente começa a fluir do terminal positivo da
bateria, através de R e C . A carga se acumula no
capacitor. A carga acumulada gera uma tensão
crescente entre o capacitor ( vC = q / C)
O tempo em que a tensão vC, está mudando
é chamado de período transiente.
O que impede vC , de subir para sempre é a carga
que se acumula sobre o capacitor até que vC atinja
o mesmo valor que a tensão da bateria: vC = BAT
Nesse ponto, a tensão sobre o resistor é 0 volts, e
consequentemente a corrente no resistor para de fluir
(Lei de Ohm). Isso também significa que a corrente
(carga) para de fluir para dentro do capacitor. A
quantidade de carga no capacitor para de mudar e,
portanto, a tensão do capacitor se torna constante:
vC = V BAT
O período transiente termina, após um período
transiente, o circuito assume um novo estado
estacionário com vC =V BAT
Ele permanece lá até que surja algo que o perturbe.
E descemos a chave outra vez
Agora mudamos a chave novamente, voltando para
o terminal negativo da bateria v in=0
O que acontece agora, é que o mesmo circuito do
início, mas neste instante C, está armazenando uma
carga, então há uma tensão inicial através dele.
Portanto, R agora tem uma diferença de tensão entre
seus terminais. A tensão é v C = V BAT no
momento em que a chave vira para baixo.
Logo, uma corrente deve começar a fluir em R
(segundo a Lei de Ohm). A carga que fornece essa
corrente é a carga armazenada em C.
A carga continuará a fluir até que toda a carga
originalmente armazenadas em C, e se esgote.
vC, gradualmente cai para zero volt , e a diferença
de tensão sobre também cai para zero.
O circuito volta ao seu estado original de equilíbrio.
Fig 9
3
RC Com Led
Já no circuito com Led , temos comportamento
semelhante de carga e descarga mas com algumas
considerações .
Mas 1º o que é um Led?
O LED é um diodo emissor de luz, porém
existem outros tipos de diodos. O Diodo é um
componente eletrônico, feito de germânio ou
silício, que conduz corrente elétrica apenas em
uma polarização (anodo positivo e catodo
negativo), essa polarização é chamada de
retificação, sendo usado para converter corrente
alternada (CA) em corrente contínua (CC) e
extrair informações de um sinal modulado em
amplitude (AM).
Fig 10 (https://www.mundodaeletrica.com.br/o-que-e-um-led/)
Cada Led funciona de uma forma especifica,
existe cada resistor apropriado para cada Led
como esta na tabela abaixo:
Fig 11 (http://www.comofazerascoisas.com.br/como-calcular-o-
resistor-adequado-para-um-led.html).
Resultados e Discussões
Foi montado um circuito com resistor de acordo com
a tabela , também observado o máximo de corrente,
no caso do led escolhido foi 3v e 20ma .
Discrição de comportamento do circuito:
Com a experiência na pratica, logo quando se liga o
circuito o led ascende, e apos certo tempo ele apaga
, completamente descarregado ,isso acontece porque
quando um capacitor e ligado , no inicio ele
funciona como um fio condutor , para que ele não
queime de imediato , o resistor é usado , quando o
capacitor começa a acumular carga , isso dificulta a
passagem dos elétrons , assim corta o circuito para o
led , um botão foi adicionado ao circuito para
reiniciar o capacitor , seria como um curto circuito ,
descarregando o capacitor e reiniciando a passagem
de eletros para o led .
Capacitor totalmente carregado.
Fig 12
Com as orientações da tabela supracitada ( Fig 11) , e
conhecimentos adiquiridos em sala de aula .
Foi montado um circuito com fonte 3 Volts de tensão
e 20 A, a resistencia , o multimetro e
osciloscópio cerca de 1,5 volts,
restando apenas um tensão de entrada no capacitor de
1,45 Volts (fig 15 )
Assim que o capacitor atingiu a carga máxima a corrente
na fonte ficou zerada , assim nivelando .
Depois o botão foi acionado assim iniciando a descarga
do capacitor , ficou com 0V e a fonte com com 1,17ma.
4
Circuito Rc Grafico v(t)

Foi feito o teste no Tinkecard , com os seguintes valores

R=3kΩ C=1μF V0 =1.4V

Fig 14

Fig 13 autoria propria tinkencard

No gradico esta marcando onde exatanmente v(t) = 0,515V
quando t=RC=3ms.

(t) = V0e − t/RC

v(t) = 1.4e − t3kΩ ⋅ 1μF  Quando o tempo é igual à constante de tempo,
RC,a tensão está abaixo de seu valor inicial por um
v(t) = 1,4e − t3 × 103 ⋅ 1 × 10 − 6 fator de 1/e, ou para abaixo aproximadamente 37%
v(t) = 1,4e − t3 × 10 − 3 do seu valor inicial. Isto é verdadeiro para qualquer
v(t) = 1,4e − t3ms tensão inicial e qualquer produto RC

valor da constante Quando a chave esta na posição para cima, fecha o circuito
o C descarrega .
𝜏 = 𝑅𝐶 = 3 × 103 ⋅ 1 × 10 − 6
𝜏 = 3 × 10−3 = 3𝑚𝑠

o valor de v(t) quando t=RC

𝑣(3𝑚𝑠) = 1,4𝑒^ − 3𝑚𝑠/3𝑚𝑠

𝑣(3𝑚𝑠) = 1,4𝑒^ − 1
𝑣(3𝑚𝑠) = 1,4 ⋅ 0,3679
Fig 15
𝑣(3𝑚𝑠) = 0.515𝑣𝑜𝑙𝑡𝑠

E esta totalmente descarregado em *7 segundos .

De acordo com o cronometro do site .

5
Conclusão

O conhecimento que adquirimos com experiências como

essa é enriquecedor, podemos observar na pratica , todo o
funcionamento de um circuito , de varias maneiras , os que
colocamos aqui no papel , mas também as experiências e
descobertas que guardamos .
Na parte da experiência em se si e dos resultados, foi
possível fazer medições , usar um instrumento que não era
conhecido , o osciloscópio .
Assim observei as variações de onda , como é uma carga e
descarga de um capacitor , bem como os comportamentos
do Led , que a gente na pratica via que não apagava de
imediato mais não sabia o porque .
Pude na pratica concluir que o capacitor admite oposição a
variação abrupta da tensão.
As leis que regem o comportamento transitório um circuito
resistor com capacitor , ate então somente vista em teoria .
Algo interessante que aprendi nas pesquisas , mas não
cheguei a citar , e sobre o desfibrilador , ele é um exemplo
de circuito RC. A energia elétrica armazenada no campo
elétrico do capacitor é convertida em outras formas de
energia, geralmente calor, no resistor .
Algo que salva vidas , e que hoje posso entender a mecânica
de como funciona e ate calcular o tempo de carga , com os
conhecimentos que adquiri ao longo desse semestre , mais
especificamente desse relatório .
Não menos importante , devo detalhar a carga e descarga do
capacitor , que foi o que mais achei interessante , a partir
dos elementos abordados foi possível concluir nesse
experimento que o processo de descarga é mais
rápido em relação ao de carga.
Deve-se destacar que, foram utilizados resistores de
diferentes valores e quanto menor foram as
resistências mais rápido foram os processos de carga e
descarga.

6
Referências

[1] Disponível em:

https://www.tinkercad.com/things/dPmDue0ibKk-dazzling-
luulia/editelb Acesso em : 21
de Julho 2022.

[2] Disponível em:

https://www.newtoncbraga.com.br/index.php/matematica-
para-eletronica/2165-
m129.html Acesso em : 31 de Julho 2022.

[3] Disponível em:

https://pt.khanacademy.org/science/electrical-
engineering/ee-circuit-analysis-topic/eenatural-and-forced-
response/a/ee-rl-natural-response. Acesso em : 09 de agosto
2022

[4] Disponível em:

Mattede, H. (2006b). O que ´e um circuito el´etrico? URL

{https://www.mundodaeletrica.com.br/
o-que-e-um-circuito-eletrico/}.
Young and Freedman (2006 14ED). Fisica 3
eletromagnetismo 14 edi¸c˜ao, capitulo 21
Acesso em : 31 de Julho 2022.

7
8
