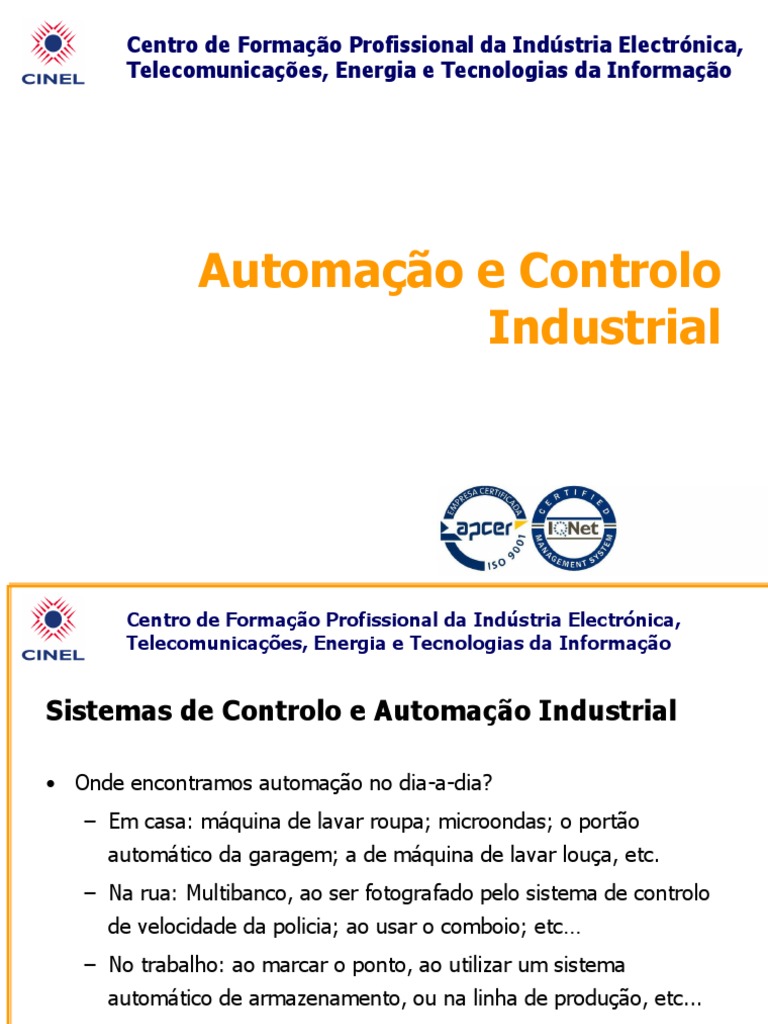

Centro de Formação Profissional da Indústria Electrónica,

Telecomunicações, Energia e Tecnologias da Informação

Automação e Controlo
Industrial
Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sistemas de Controlo e Automação Industrial

• Onde encontramos automação no dia-a-dia?

– Em casa: máquina de lavar roupa; microondas; o portão
automático da garagem; a de máquina de lavar louça, etc.
– Na rua: Multibanco, ao ser fotografado pelo sistema de controlo
de velocidade da policia; ao usar o comboio; etc…
– No trabalho: ao marcar o ponto, ao utilizar um sistema
automático de armazenamento, ou na linha de produção, etc...
– No lazer: ao retirar um refrigerante numa máquina automática;
ao descer uma escada rolante num centro comercial; etc

Automação e Controlo Industrial 2

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

• Se pensarmos nos componentes

básicos de um sistema automático:
– Sensores;
– Processamento e controlo;
– Actuação;

Automação e Controlo Industrial 3

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Objectivo básico da automação

• Facilitar e optimizar os processos produtivos, tornando-

os capaz de produzir com:
– menor custo
– maior quantidade
– menor tempo
– maior qualidade
– menor risco

Automação e Controlo Industrial 4

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Objectivo básico da automação

• É importante que se compreenda que a automação

existe e desenvolve-se para livrar o homem de :
– tarefas repetitivas
– ambientes perigosos
– grande esforço físico

Automação e Controlo Industrial 5

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Conceito de Controlo

Entradas Controlador Actuadores Processo

Realimentação

Automação e Controlo Industrial 6

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Conceito de Regulação

• É um processo automático que mantém constante a

saída de um sistema independentemente das
perturbações que tendem a alterá-la.

Automação e Controlo Industrial 7

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Controlo em Malha-fechada manual

Automação e Controlo Industrial 8

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Controlo em Malha-fechada automático

Automação e Controlo Industrial 9

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores e transdutores

• Tipos de sensores
– Sensores de Presença
– Sensores de Nível
– Sensores Fluxo
– Sensores de Posição ou Velocidade (Encoders)
– Sensores de Temperatura

Automação e Controlo Industrial 10

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Presença

• Sensores de Presença com Contacto

Automação e Controlo Industrial 11

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Presença

• Sensores de Presença sem contacto

• Sensores Indutivos

• Sensores Capacitivos

• Sensores Ópticos Infravermelhos

Automação e Controlo Industrial 12

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores Indutivos

Automação e Controlo Industrial 13

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores Capacitivos

Automação e Controlo Industrial 14

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores Ópticos Infravermelhos

Barreira luminosa Difusão Reflexão

Automação e Controlo Industrial 15

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Nível
• Condutivo - Como se baseiam na existência de corrente eléctrica entre os
eléctrodos, só funcionam para líquidos condutivos. São no entanto bastante
fiáveis. Podem ser usadas para detecção de vários níveis, dependendo do
numero de eléctrodos.
• Continuo - estes sensores realizam uma medição contínua e fornecem
uma saída proporcional ao nível medido.
• Boia - Provavelmente serão os sensores de nível mais indicados para
qualquer tipo de liquido. São constituídas por uma bóia, capaz de flutuar, a
qual contem um liquido condutor no seu interior o qual estabelece um
circuito eléctrico assim que a bóia se encontra a flutuar.

Automação e Controlo Industrial 16

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensor de nível condutivo

Automação e Controlo Industrial 17

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensor de nível Continuo

• Funciona medindo a pressão,

com aplicações em líquidos
condutivos ou isolantes.

Automação e Controlo Industrial 18

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores Fluxo

• São sensores que medem o fluxo de líquidos. Podem ser

também usados como caudalímetros. Fornecem uma
saída que pode ser proporcional ao fluxo detectado.

Automação e Controlo Industrial 19

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Posição ou Velocidade (Encoders)

• Quanto ao seu principio de funcionamento, podem ser

do tipo incremental ou absoluto.

Automação e Controlo Industrial 20

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Temperatura

• Termopar - é simplesmente a junção de dois materiais

distintos. Ao aplicar temperatura a esta junção, gera-se
uma voltagem muito pequena, da ordem dos mili-volt
que aumenta proporcionalmente com a temperatura.

Automação e Controlo Industrial 21

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Sensores de Temperatura

• Pt100 apresenta precisão mais elevada, no entanto só é

aconselhável o seu uso para temperaturas entre -100 e
200ºC.

Automação e Controlo Industrial 22

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Actuadores

• Um actuador é um elemento de saída que converte uma

fonte de energia em trabalho útil. No nosso caso, a
energia eléctrica é geralmente convertida em energia
mecânica, mas também pode ser de outros tipos:
calorifica, luminosa, sonora,….
• Vamos estudar dois tipos de actuadores: eléctricos e
pneumáticos.

Automação e Controlo Industrial 23

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Motor Assíncrono Trifásico

• Entre as duas tensões existe uma relação de √3, isto é

UL 3 U
• Os receptores trifásicos são constituídos por receptores monofásicos
que podem ser ligados em estrela ou em triângulo.

Automação e Controlo Industrial 24

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

A ligação em estrela:

IL IF

UL 3 U

Automação e Controlo Industrial 25

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

A ligação em triângulo

UL UF

IL 3 I

Automação e Controlo Industrial 26

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Potência activa trifásica na ligação em estrela

P = U . I .cos φ

P = 3 . U . IL . cos φ

Como U = UL / √3

P = √3 . UL . IL. cos φ

Automação e Controlo Industrial 27

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Potência activa trifásica na ligação em triângulo

A potência de receptor ligado em triângulo

é a soma das 3 potências monofásicas
P = 3. UL. I . cos φ

Como I = IL / √3
P = 3 . UL . IL / √3 . cos φ
P = √3 . UL . IL . cos φ

Automação e Controlo Industrial 28

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Exercício

• Um forno é composto por três resistências de 20 ohm que podem

ser ligadas, usando um comutador, em estrela ou em triângulo. Este
forno é alimentado por uma linha trifásica de 220/380V.
Determinar:
– A potência do receptor quando ligado em estrela.
– A potência do receptor quando ligada em triângulo.

Automação e Controlo Industrial 29

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Motor Assíncrono Trifásico - Constituição

Automação e Controlo Industrial 30

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Rotor, Pode ser de dois tipos:

• Rotor em curto-circuito ou em gaiola de esquilo - O enrolamento

rotórico encontra-se electricamente fechado sobre si mesmo,
formando um circuito eléctrico polifásico onde só podem circular
correntes induzidas.

• Rotor bobinado - O circuito eléctrico é bobinado, sendo os terminais

de cada uma das fases disponibilizados aos exterior, permitindo
assim a ligação de resistências rotóricas.

Automação e Controlo Industrial 31

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Principio de Funcionamento

• A ligação do motor à rede trifásica leva a corrente

alternada a passar nos três enrolamentos do estator, o
que produz um campo magnético que roda com a
velocidade de sincronismo. A esse campo criado pelo
estator chamamos campo girante.

Automação e Controlo Industrial 32

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Campo Girante

• Velocidade de rotação é n = f / p (r.p.s)

f – frequência,
p – número de pares de pólos

Automação e Controlo Industrial 36

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Comando

• A escolha do contactor deve ser feita em função dos seguintes

parâmetros:
– Corrente alternada ou contínua
– Corrente nominal
– Número de manobras
– Tipo de carga
– Contactos auxiliares abertos e/ou fechados
– Contactos temporizados

Automação e Controlo Industrial 37

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Inversão do sentido de marcha

Automação e Controlo Industrial 38

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Estrela - Triângulo

Automação e Controlo Industrial 39

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Estrela - Triângulo

Automação e Controlo Industrial 40

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Soft-Starter

Automação e Controlo Industrial 41

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Variador de velocidade

Conversor Filtro Inversor

AC Motor
AC / DC DC Trifásico

Automação e Controlo Industrial 42

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Motor PASSO-PASSO

Ângulo de Passos por

Passo (graus) Revolução

0,72 500

1,8 200

2 180

2,5 144

5 72

15 24

Automação e Controlo Industrial 43

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Vantagens do ar comprimido

Disponibilidade O ar está disponível em qualquer lugar e em quantidades infinitas

Armazenamento O ar pode ser facilmente transportado por tubagem, mesmo em longas distancias

Temperatura Pouco sensível à temperatura

Risco explosão Não há qualquer risco de explosão ou fogo

Não poluente O ar é limpo, mesmo depois de utilizado. As perdas nas condutas não são poluentes

Componentes Os componentes são de fabrico relativamente simples e, portanto, relativamente pouco

dispendiosos

O uso de ar comprimido permite a realização de trabalhos com altas velocidades de

Velocidade
execução

Sobrecarga As ferramentas pneumáticas são à prova de sobrecargas

Automação e Controlo Industrial 44

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Desvantagens do ar comprimido

O ar comprimido necessita de ser bem preparado. Sujidade e

Preparação
condensação não são admissíveis.

O ar comprimido, devido à compressão, é relativamente pouco

Compressão
preciso.

A força disponibilizada é relativamente baixa. Se a força necessária

Força for muito elevada, torna-se demasiado caro o uso de ar
comprimido.

Ruído O ar de escape é demasiado ruidoso.

Automação e Controlo Industrial 45

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Pneumáticos

• O actuador pneumático divide-se em dois grandes

grupos:
– Movimento linear
• simples actuação ou dupla actuação
– Movimento rotativo

Automação e Controlo Industrial 58

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Função Memorizadora

R S Q
R S 0 0 Permanece no
estado anterior
0 1 1

1 0 0

1 1 Depende do tipo
Q Q de memória

Automação e Controlo Industrial 62

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Função Memorizadora

• R Dominante – Quando ambas as entradas R e S estão a “1”, a

entrada R prevalece sobre a entrada S, a saída Q passa a “0”.

R S Q

0 0 Permanece no
estado anterior
S
0 1 1

R 1 0 0

1 1 0
Q

Automação e Controlo Industrial 63

Centro de Formação Profissional da Indústria Electrónica,
Telecomunicações, Energia e Tecnologias da Informação

Função Memorizadora

• S Dominante – Quando ambas as entradas R e S estão a “1” a

entrada S prevalece sobre a entrada S, a saída Q passa a “1”.

R S Q

0 0 Permanece no
estado anterior
S
0 1 1

R 1 0 0

1 1 1
Q
