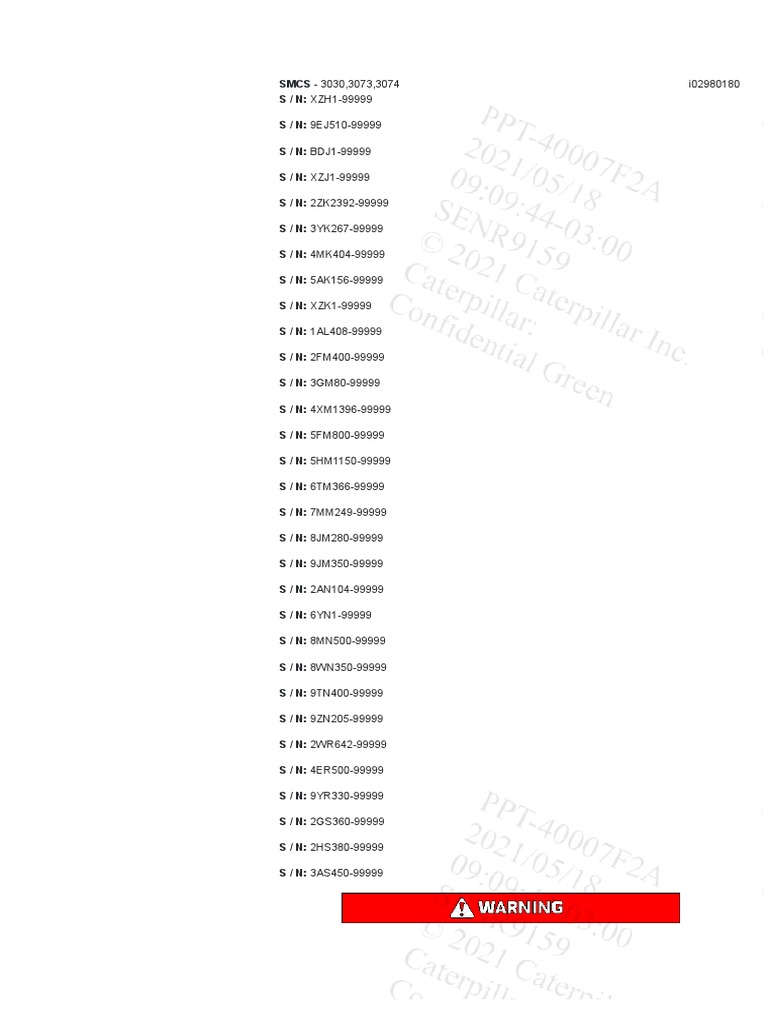

SMCS - 3030,3073,3074 i02980180

S / N: XZH1-99999

S / N: 9EJ510-99999

S / N: BDJ1-99999

S / N: XZJ1-99999

S / N: 2ZK2392-99999

S / N: 3YK267-99999

S / N: 4MK404-99999

S / N: 5AK156-99999

S / N: XZK1-99999

S / N: 1AL408-99999

S / N: 2FM400-99999

S / N: 3GM80-99999

S / N: 4XM1396-99999

S / N: 5FM800-99999

S / N: 5HM1150-99999

S / N: 6TM366-99999

S / N: 7MM249-99999

S / N: 8JM280-99999

S / N: 9JM350-99999

S / N: 2AN104-99999

S / N: 6YN1-99999

S / N: 8MN500-99999

S / N: 8WN350-99999

S / N: 9TN400-99999

S / N: 9ZN205-99999

S / N: 2WR642-99999

S / N: 4ER500-99999

S / N: 9YR330-99999

S / N: 2GS360-99999

S / N: 2HS380-99999

S / N: 3AS450-99999
 Ao testar e ajustar a transmissão e o trem de força, mova a
máquina para uma área livre de obstruções, com ventilação de
exaustão segura para os exaustores. O movimento repentino da
máquina ou a liberação de óleo sob pressão podem causar
ferimentos em pessoas na máquina ou nas proximidades. Para
evitar possíveis ferimentos, execute o procedimento a seguir
antes de testar e ajustar a transmissão e o trem de força.

Podem ocorrer ferimentos pessoais devido à força da mola

liberada ao remover os parafusos.

A força da mola interna será liberada quando os parafusos do

conjunto do cilindro forem removidos, causando ferimentos.

Sempre segure a tampa quando os parafusos forem afrouxados.

Siga o procedimento estabelecido no manual de serviço para

fazer a manutenção dessas peças.

PERCEBER
Deve-se ter cuidado para garantir que os fluidos sejam contidos
durante a execução da inspeção, manutenção, teste, ajuste e
reparo do produto. Esteja preparado para coletar o fluido com
recipientes adequados antes de abrir qualquer compartimento
ou desmontar qualquer componente que contenha fluidos.

120H, 12H, 135H, 140H, 143H, 160H e 163H Consulte a Publicação Especial, NENG2500, "Catálogo de
21/06/2004 Ferramentas Pressões
de Serviçodedo Revendedor- Teste
transmissão Caterpillar" para
(SENR9159) 
Motoniveladoras (SENR9159) ferramentas e suprimentos adequados para coletar e conter
fluidos em produtos Caterpillar.
 Operação de Sistemas
Descarte todos os fluidos de acordo com os regulamentos e
 Testando e Ajustando mandatos locais.
Preparação da máquina para solução de prob…

Informações gerais de solução de problemas

Inspeção visual 1. Pare a máquina. Puxe o freio de mão e desligue o motor.

Verificações operacionais

Resolução de problemas do trem de força

Pressão da bomba de carregamento da trans…

Pressão da bomba de carregamento da trans…

Pressão do óleo de lubrificação da transmissã…

Pressão do óleo de lubrificação da transmissã…

Pressões de transmissão - Teste

Pressões de transmissão - Teste

Pressões de transmissão - Teste

Pressões de transmissão - Teste

Pressões iniciais - teste e ajuste

Pressões iniciais - teste e ajuste

Pressões iniciais - teste e ajuste

Engrenagem diferencial e chanfrada - ajustar

Ilustração 1 g01373894
(1) Válvula de controle de transmissão
(2) Proteção

2. Remova a proteção (2) da válvula de controle da transmissão (1). Isso fornecerá acesso
ao controle.
 Ilustração 2 g01373893
Porta da torneira de pressão
(3) tampas

3. Coloque blocos na frente das rodas e atrás das rodas da máquina. Remova o eixo de
transmissão do diferencial.

4. Remova as tampas (3) e instale medidores de pressão de 6000 kPa (870 psi) na torneira
de pressão (D) e na torneira de pressão (G).

5. Opere o motor em baixa rotação na posição PARK ou NEUTRO. Registre as pressões

manométricas. A torneira de pressão (D) é a embreagem 8 e a torneira de pressão (G) é
a embreagem 5. Remova os manômetros e recoloque as tampas (3).

6. Remova as tampas (3) e instale medidores de pressão de 6000 kPa (870 psi) na torneira
de pressão (B), torneira de pressão (F) e torneira de pressão (H).

7. Opere o motor em baixa rotação na PRIMEIRA MARCHA AVANÇADA. Registre as

pressões manométricas. A torneira de pressão (B) é a embreagem 1. A torneira de
pressão (F) é a embreagem 6 e a torneira de pressão (H) é a embreagem 7. Remova os
manômetros e substitua as tampas (3).

8. Remova as tampas (3) e instale medidores de pressão de 6000 kPa (870 psi) na torneira
de pressão (C) e na torneira de pressão (E).

9. Opere o motor em baixa rotação na SEGUNDA MARCHA AVANÇADA. Registre a

pressão manométrica. A torneira de pressão (C) é a embreagem 2 e a torneira de
pressão (E) é a embreagem 4. Remova os manômetros e recoloque as tampas (3).

10. Remova a tampa (3) e instale um manômetro de 6000 kPa (870 psi) na torneira de
pressão (A).

11. Opere o motor em baixa rotação na posição PRIMEIRA MARCHA REVERSA. Registre a
pressão manométrica. A torneira de pressão (A) é a embreagem 3. Remova os
manômetros e recoloque a tampa (3).

12. Consulte a Tabela 1 para obter as pressões corretas. Se for necessário um ajuste,
consulte Operação, teste e ajuste dos sistemas, "Pressões iniciais - Teste e ajuste".
Porta de teste Pressão Mínima (1) Pressão Máxima (1)
 A-3 2145 kPa (311 psi) 2365 kPa (343 psi)
B-1 2080 kPa (302 psi) 2275 kPa (330 psi)
C-2 2255 kPa (327 psi) 2445 kPa (355 psi)
D-8 2570 kPa (373 psi) 2765 kPa (401 psi)
E-4 1855 kPa (269 psi) 2075 kPa (301 psi)
F-6 2580 kPa (374 psi) 2760 kPa (400 psi)
G-5 2710 kPa (393 psi) 2875 kPa (417 psi)
H-7 2525 kPa (366 psi) 2815 kPa (408 psi)

tabela 1
(1)
Todas as pressões são obtidas em marcha lenta baixa e a 51 ° C (123 ° F) .

Porta de teste Pressão Mínima Pressão Máxima

A-3
B-1
C-2
D-8
E-4
F-6
G-5
H-7

mesa 2

13. Desligue o motor. Instale o eixo de transmissão do diferencial e engate o freio de

estacionamento. Substitua todas as tampas e proteções.
